Штифти стопорні (фіксатори) PMT.100-AK

Друк

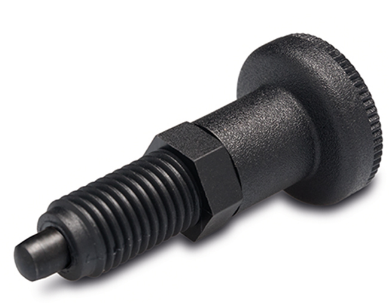

PMT.100-A

Штифти стопорні (фіксатори)

Сталевий плунжер, пластикова ручка чорний/червоний, корпус супер-технополімер, без стопорної гайки

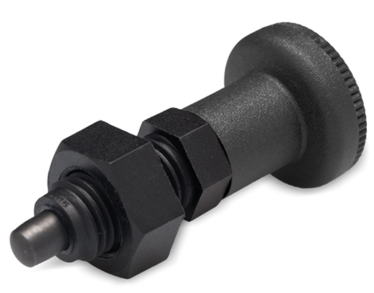

PMT.100-AK

Штифти стопорні (фіксатори)

Сталевий плунжер із чорною оксидною плівкою, зі стопорною гайкою, корпус супер-технополімер, ручка пластик червоний/чорний кольори

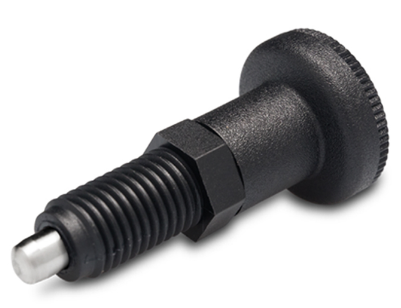

PMT.100-SST-A

Штифти стопорні (фіксатори)

Плунжер із нержавіючої сталі AISI 303, без стопорної гайки, корпус супер-технополімер, ручка пластик червоний/чорні кольори

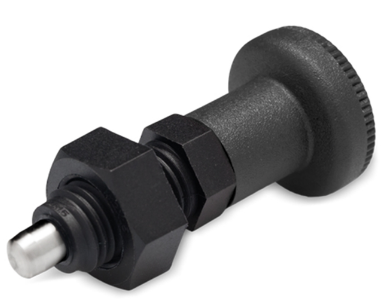

PMT.100-SST-AK

Штифти стопорні (фіксатори)

Плунжер із нержавіючої сталі AISI 303, зі стопорною гайкою, корпус супер-технополімер, ручка пластик червоний/чорний кольори

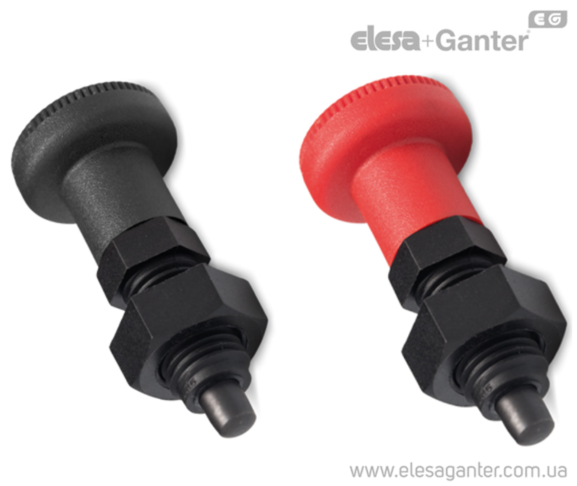

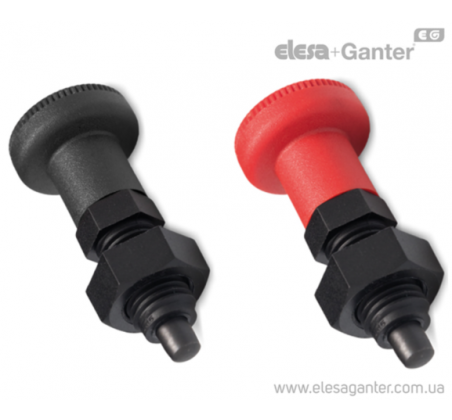

Штифти стопорні (фіксатори) PMT.100-AK – фото 1

Штифти стопорні (фіксатори) PMT.100-AK – Креслення 1

Штифти стопорні (фіксатори) PMT.100-AK – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

PMT.100-AK Сталевий плунжер із чорною оксидною плівкою, зі стопорною гайкою, корпус супер-технополімер, ручка пластик червоний/чорний кольори

Артікул
Артікул	D	L	Мах. момент затяг. [Н·м]	s₁	d₁	l	l₁	l₂	s	l₃	d-₀.₁₅ -₀.₁	[Н]*	[Н]#	Статическая разрушающая нагрузка F[Н]	В наявності	Ціна
PMT.100-10-M20x1,5-AK-C6	31	37	25	30	M20x1.5	33	10	10	22	11	10	19	45	7700	Так	439 грн	Детальніше
PMT.100-10-M20x1,5-AK-C6 Характеристики: D 31 L 37 Мах. момент затяг. [Н·м] 25 s₁ 30 d<sub>1</sub> M20x1.5 l 33 l₁ 10 l₂ 10 s 22 l₃ 11 d-₀.₁₅ -₀.₁ 10 [Н]* 19 [Н]# 45 Статическая разрушающая нагрузка F[Н] 7700 439 грн Так До кошику
PMT.100-10-M20x1.5-AK	31	37	25	30	M20x1.5	33	10	10	22	11	10	19	45	7700	Так	439 грн	Детальніше
PMT.100-10-M20x1.5-AK Характеристики: D 31 L 37 Мах. момент затяг. [Н·м] 25 s₁ 30 d<sub>1</sub> M20x1.5 l 33 l₁ 10 l₂ 10 s 22 l₃ 11 d-₀.₁₅ -₀.₁ 10 [Н]* 19 [Н]# 45 Статическая разрушающая нагрузка F[Н] 7700 439 грн Так До кошику
PMT.100-5-M10x1-AK	21	23	6	16	M10x1	17	5	5	12	7	5	7	17	2300	Так	307 грн	Детальніше
PMT.100-5-M10x1-AK Характеристики: D 21 L 23 Мах. момент затяг. [Н·м] 6 s₁ 16 d<sub>1</sub> M10x1 l 17 l₁ 5 l₂ 5 s 12 l₃ 7 d-₀.₁₅ -₀.₁ 5 [Н]* 7 [Н]# 17 Статическая разрушающая нагрузка F[Н] 2300 307 грн Так До кошику
PMT.100-5-M10x1-AK-C6	21	23	6	16	M10x1	17	5	5	12	7	5	7	17	2300	Так	307 грн	Детальніше
PMT.100-5-M10x1-AK-C6 Характеристики: D 21 L 23 Мах. момент затяг. [Н·м] 6 s₁ 16 d<sub>1</sub> M10x1 l 17 l₁ 5 l₂ 5 s 12 l₃ 7 d-₀.₁₅ -₀.₁ 5 [Н]* 7 [Н]# 17 Статическая разрушающая нагрузка F[Н] 2300 307 грн Так До кошику
PMT.100-6-M12x1,5-AK-C6	25	28	10	19	M12x1.5	20	6	6	14	8	6	9	24	3500	Так	327 грн	Детальніше
PMT.100-6-M12x1,5-AK-C6 Характеристики: D 25 L 28 Мах. момент затяг. [Н·м] 10 s₁ 19 d<sub>1</sub> M12x1.5 l 20 l₁ 6 l₂ 6 s 14 l₃ 8 d-₀.₁₅ -₀.₁ 6 [Н]* 9 [Н]# 24 Статическая разрушающая нагрузка F[Н] 3500 327 грн Так До кошику
PMT.100-6-M12x1.5-AK	25	28	10	19	M12x1.5	20	6	6	14	8	6	9	24	3500	Так	327 грн	Детальніше
PMT.100-6-M12x1.5-AK Характеристики: D 25 L 28 Мах. момент затяг. [Н·м] 10 s₁ 19 d<sub>1</sub> M12x1.5 l 20 l₁ 6 l₂ 6 s 14 l₃ 8 d-₀.₁₅ -₀.₁ 6 [Н]* 9 [Н]# 24 Статическая разрушающая нагрузка F[Н] 3500 327 грн Так До кошику
PMT.100-8-M16x1,5-AK-C6	31	35	18	24	M16x1.5	26	8	8	19	10	8	11	30	5900	Так	392 грн	Детальніше
PMT.100-8-M16x1,5-AK-C6 Характеристики: D 31 L 35 Мах. момент затяг. [Н·м] 18 s₁ 24 d<sub>1</sub> M16x1.5 l 26 l₁ 8 l₂ 8 s 19 l₃ 10 d-₀.₁₅ -₀.₁ 8 [Н]* 11 [Н]# 30 Статическая разрушающая нагрузка F[Н] 5900 392 грн Так До кошику
PMT.100-8-M16x1.5-AK	31	35	18	24	M16x1.5	26	8	8	19	10	8	11	30	5900	Так	392 грн	Детальніше
PMT.100-8-M16x1.5-AK Характеристики: D 31 L 35 Мах. момент затяг. [Н·м] 18 s₁ 24 d<sub>1</sub> M16x1.5 l 26 l₁ 8 l₂ 8 s 19 l₃ 10 d-₀.₁₅ -₀.₁ 8 [Н]* 11 [Н]# 30 Статическая разрушающая нагрузка F[Н] 5900 392 грн Так До кошику

характеристики

Корпус з різьбленням
Супертехнополімер на основі поліаміду (PA), наповнений скловолокном.
Плунжер
Загартована сталь з чорною оксидною плівкою
Рекомендований допуск для отвору = H7.
Поворотна ручка
Високоеластичний технополімер на основі поліаміду (PA), чорний або червоний колір RAL 3000 (C6), матове оздоблення.
пружина
Нержавіюча сталь AISI 302
Стопорна гайка (NTT)
Супертехнополімер на основі поліаміду (PA), наповнений скловолокном.
Стандартні виконання
PMT.100-AK: плунжер із сталі з чорною оксидною плівкою, з контргайкою (постачається у розібраному вигляді).

Особливості та сфери застосування

Легкість та високий механічний опір продукту.
Різьбовий корпус плунжера із супертехнополімеру забезпечує низький коефіцієнт тертя по довжині ходу плунжера; мастило не потрібно.
Стійкі до кількох циклів очищення з використанням розчинників та інших хімічних речовин, тому вони придатні для застосування у фармацевтичній чи харчовій промисловості.
Інструкції з монтажу
Переконайтеся у відсутності залишків обробки в різьбовому отворі для складання стопорного штифта PMT.100 (рис.1). Не робіть жодних фасок в отворі (рис.2).
Продукт із супертехнополімеру, заснований на технології ELESA, розміри відповідно до стандартів GN 617 за узгодженням з компанією Otto Ganter GmbH Co. KG.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

PMT.100.pdf

Залиште відгук про товар!

Основні властивості та характеристики СУПЕР-технополімеру
С6 – червоний колір ручки (RAL 3000)
