Високоточні безлюфтові променеві муфти GN 2246-AL

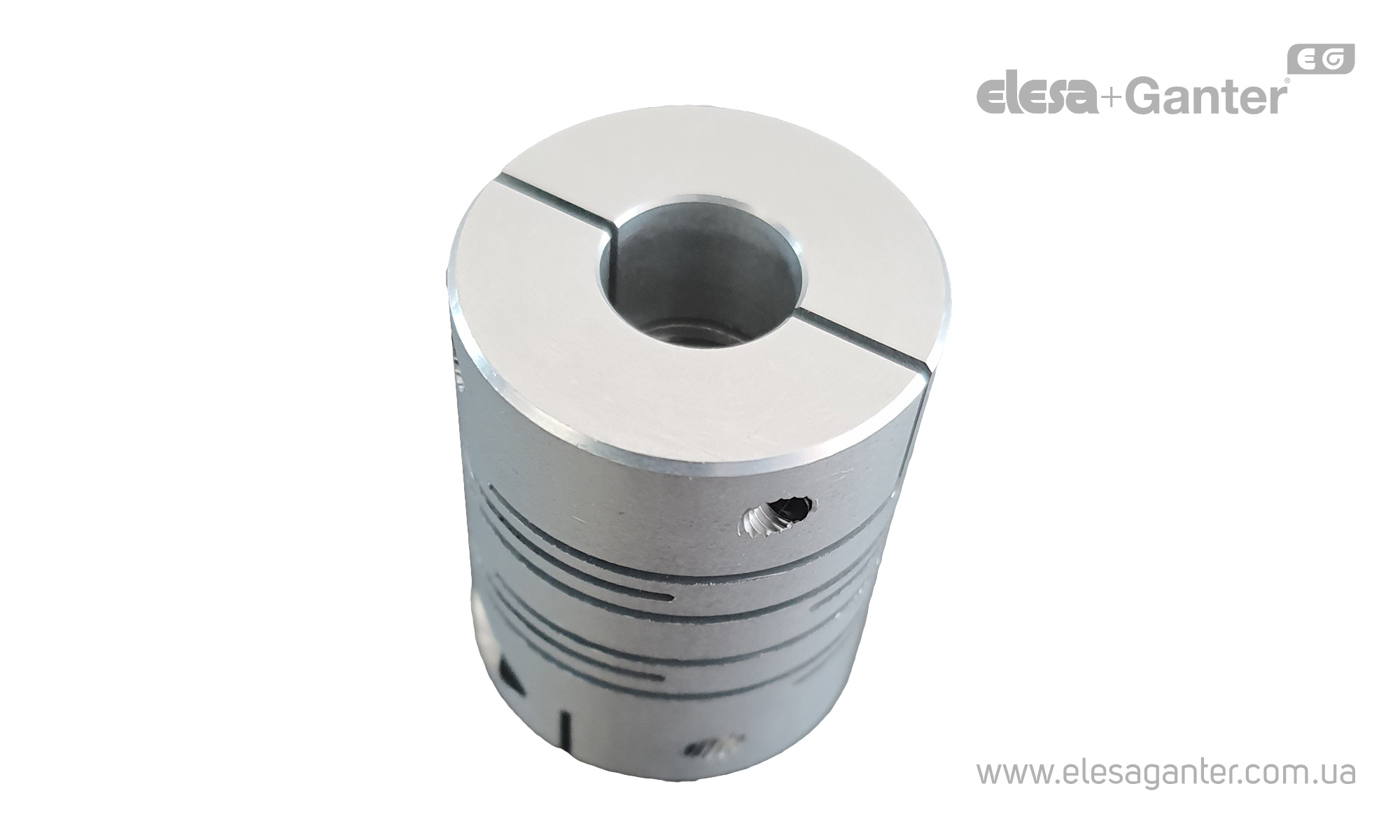

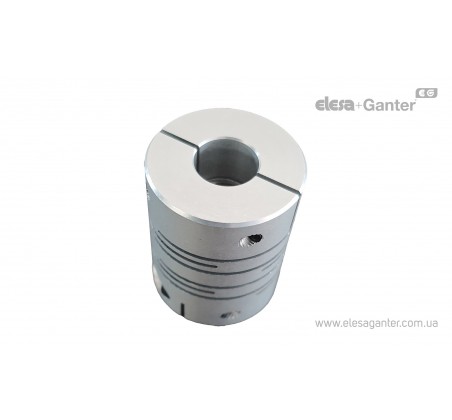

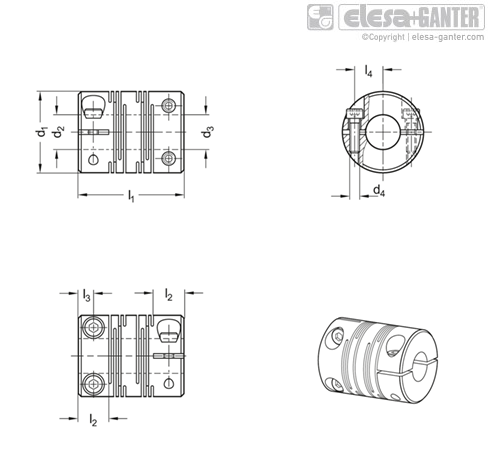

Код отвору
Тип B: без паза шпонки

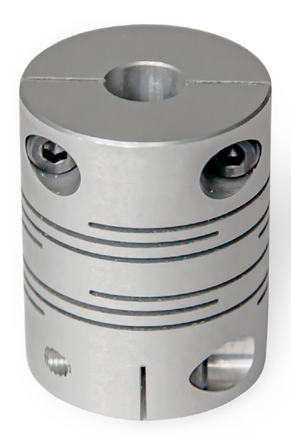

Варіант виконання з алюмінію AL
анодовані, природний колір
термостійкість до 150 °C
Гвинти з головкою під торцевий ключ DIN 912, сталь, чорніння
За запитом
Отвір зі шпоночним пазом

Променеві муфти GN 2246 передають кутові положення і моменти, що крутять, з найвищою точністю і нульовим зазором. Вони виготовлені з цільної деталі і забезпечують високу жорсткість на кручення завдяки щілинам, що чергуються. Стильні втулки забезпечують крайню простоту складання променевих муфт.

Вони використовуються в областях застосування, де потрібне точне положення та передача руху, наприклад, у системах із приводом систем визначення положення та у випробувальних стендах.

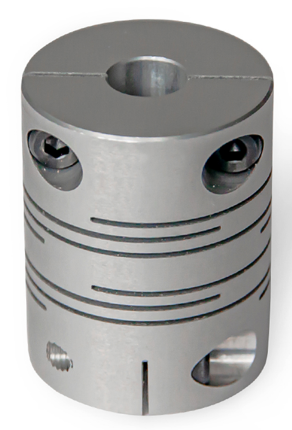

Крім того, варіант з нержавіючої сталі може використовуватися в середовищах, де необхідна висока корозійна стійкість, наприклад, медичної техніки (комп'ютерні томографи) і обладнання для харчової промисловості (машини для кондитерської продукції)

Як і на всі механічні деталі, на вали поширюються припустимі відхилення при виготовленні та складанні, які, як правило, неможливо усунути повністю навіть за допомогою комплексних технічних заходів. Якщо ці відхилення не враховувати при проектуванні, в результаті можуть виникнути вібрації, шуми при роботі та зношування або пошкодження валів та їх підшипників. Відповідні муфти не тільки здатні ефективно компенсувати усунення та похибки з биття, але й суттєво спрощують процес складання, тим самим скорочуючи необхідні сумарні витрати праці. Зміщення валу та похибки з биття можуть відрізнятися за своїм характером і обов'язково повинні враховуватись при виборі відповідної муфти.

Тип погрішності	Схема зміщення
Бокове: вісі двох валів розташовані паралельно, але не на одній прямій.
Кутове: вісі валів не лежать в одній площині, а розташовані під певним кутом один до одного.
Осьове: вали перміщуються аксиально один до одного по осі обертання.
Биття: вали перміщуються радіально з відхіленням від центру обертання.

Для правильного кріплення втулок муфт вал повинен бути встановлений відповідно до рекомендованої глибини посадки валу l2. Глибина посадки валу l2 вказана у стандартній таблиці за відповідною муфтою. Якщо глибина посадки недостатня, вал може вислизнути з муфти або стикувальна втулка може зламатися. Якщо вал встановлений надто глибоко, це може заважати роботі муфти, що призведе до пошкодження.



Коли кінці валу встановлені з відхиленням від співвісності, муфта постійно намагається повернутися у своє нейтральне становище. Результуюча сила називається силою, що відновлює. Якщо муфти встановлені з мінімальним відхиленням від співвісності, результуючі сили, що відновлюють, будуть меншими. Це також знижує силу, що діє на підшипник валу.





Якщо муфта знаходиться під тиском, піддається стискаючому навантаженню в осьовому напрямку, вона прагнутиме повернутися до свого нейтрального положення. Сила, що протидіє стискаючій силі, називається силою, що відновлює. Зниження стиснення, що діє на муфту, призводить до меншої відновлюючої сили та меншої сили, що додається в осьовому напрямку. Це завжди необхідно враховувати щодо розмірів муфти.





На схемах представлено зміну статичної крутильної жорсткості в рамках допустимого діапазону робочих температур, виходячи з припущення, що статична жорсткість крутильна при 20 °C становить 100 відсотків. При збільшенні температури крутильна твердість муфт зменшується.
