Двополовинчаста збірна для монтажу з обмеженим доступом до торців валу жорстка муфта розрізна під високі до 2250 Н/м моменти GN 2264-ST

Двополовинчаста збірна для монтажу з обмеженим доступом до торців валу жорстка муфта розрізна під високі до 2250 Н/м моменти

Сталь чорніння, шліци, обтискна/під шпонку

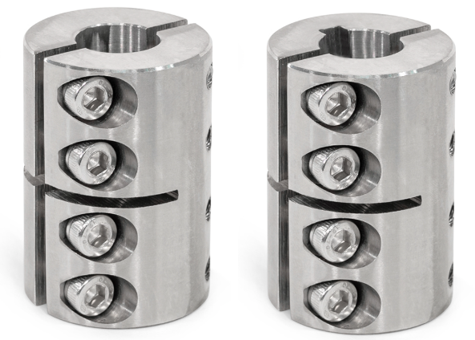

GN 2264-NI

Нержавіюча сталь, шліци, обтискна/під шпонку

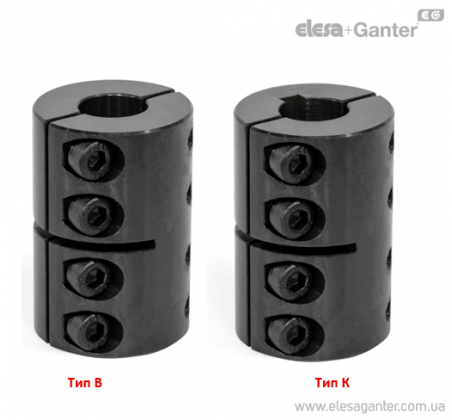

Двополовинчаста збірна для монтажу з обмеженим доступом до торців валу жорстка муфта розрізна під високі до 2250 Н/м моменти GN 2264-ST – фото 1

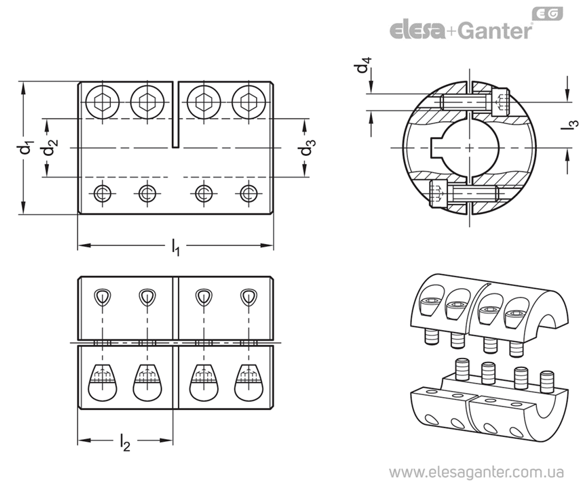

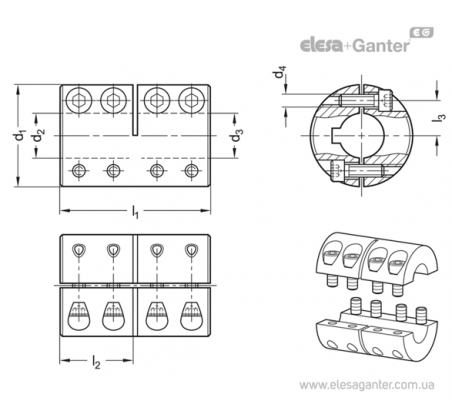

Двополовинчаста збірна для монтажу з обмеженим доступом до торців валу жорстка муфта розрізна під високі до 2250 Н/м моменти GN 2264-ST – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

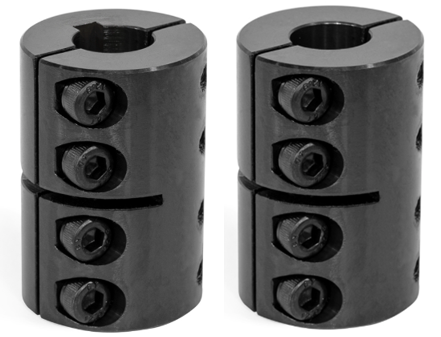

GN 2264-ST Сталь чорніння, шліци, обтискна/під шпонку

Артікул
Артікул	d2 - d3 H7	F інерції в кг·м2	l2 Макс. глубина посадки вала	Макс. V обертів (хвил-1)	Момент затяжки винтов в Н м ≈	Номинальный крутящий момент в Н·м	l₁ ±₁	d₁	d₄	l₃	В наявності	Ціна
GN 2264-18-B6-6-ST	6-6	1.75 x 10-6	14.5	4000	2	30	30	18	M 3	5.5	Так	2338 грн	Детальніше
GN 2264-18-B6-6-ST Характеристики: d2 - d3 H7 6-6 F інерції в кг·м2 1.75 x 10-6 l2 Макс. глубина посадки вала 14.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 2 Номинальный крутящий момент в Н·м 30 l₁ ±₁ 30 d₁ 18 d₄ M 3 l₃ 5.5 2338 грн Так До кошику
GN 2264-18-K6-6-ST	6-6	1.75 x 10-6	14.5	4000	2	30	30	18	M 3	5.5	Так	4646 грн	Детальніше
GN 2264-18-K6-6-ST Характеристики: d2 - d3 H7 6-6 F інерції в кг·м2 1.75 x 10-6 l2 Макс. глубина посадки вала 14.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 2 Номинальный крутящий момент в Н·м 30 l₁ ±₁ 30 d₁ 18 d₄ M 3 l₃ 5.5 4646 грн Так До кошику
GN 2264-24-B8-8-ST	8-8	7.2 x 10-6	17	4000	3	50	35	24	M 3	8.5	Під замовлення	2618 грн	Детальніше
GN 2264-24-B8-8-ST Характеристики: d2 - d3 H7 8-8 F інерції в кг·м2 7.2 x 10-6 l2 Макс. глубина посадки вала 17 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3 Номинальный крутящий момент в Н·м 50 l₁ ±₁ 35 d₁ 24 d₄ M 3 l₃ 8.5 2618 грн Під замовлення До кошику
GN 2264-24-K8-8-ST	8-8	7.2 x 10-6	17	4000	3	50	35	24	M 3	8.5	Так	4928 грн	Детальніше
GN 2264-24-K8-8-ST Характеристики: d2 - d3 H7 8-8 F інерції в кг·м2 7.2 x 10-6 l2 Макс. глубина посадки вала 17 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3 Номинальный крутящий момент в Н·м 50 l₁ ±₁ 35 d₁ 24 d₄ M 3 l₃ 8.5 4928 грн Так До кошику
GN 2264-29-B10-10-ST	10-10	1.97 x 10-5	21.5	4000	4.5	100	45	29	M 4	10	Так	2782 грн	Детальніше
GN 2264-29-B10-10-ST Характеристики: d2 - d3 H7 10-10 F інерції в кг·м2 1.97 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 4.5 Номинальный крутящий момент в Н·м 100 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 2782 грн Так До кошику
GN 2264-29-B12-12-ST	12-12	1.97 x 10-5	21.5	4000	4.5	100	45	29	M 4	10	Під замовлення	2782 грн	Детальніше
GN 2264-29-B12-12-ST Характеристики: d2 - d3 H7 12-12 F інерції в кг·м2 1.97 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 4.5 Номинальный крутящий момент в Н·м 100 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 2782 грн Під замовлення До кошику
GN 2264-29-K10-10-ST	10-10	1.97 x 10-5	21.5	4000	4.5	100	45	29	M 4	10	Так	5093 грн	Детальніше
GN 2264-29-K10-10-ST Характеристики: d2 - d3 H7 10-10 F інерції в кг·м2 1.97 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 4.5 Номинальный крутящий момент в Н·м 100 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 5093 грн Так До кошику
GN 2264-29-K12-12-ST	12-12	1.97 x 10-5	21.5	4000	4.5	100	45	29	M 4	10	Так	5093 грн	Детальніше
GN 2264-29-K12-12-ST Характеристики: d2 - d3 H7 12-12 F інерції в кг·м2 1.97 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 4.5 Номинальный крутящий момент в Н·м 100 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 5093 грн Так До кошику
GN 2264-34-B14-14-ST	14-14	3.82 x 10-5	24	4000	9	190	50	34	M 5	11.5	Так	3143 грн	Детальніше
GN 2264-34-B14-14-ST Характеристики: d2 - d3 H7 14-14 F інерції в кг·м2 3.82 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 3143 грн Так До кошику
GN 2264-34-B15-15-ST	15-15	3.82 x 10-5	24	4000	9	190	50	34	M 5	11.5	Так	3143 грн	Детальніше
GN 2264-34-B15-15-ST Характеристики: d2 - d3 H7 15-15 F інерції в кг·м2 3.82 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 3143 грн Так До кошику
GN 2264-34-B16-16-ST	16-16	3.82 x 10-5	24	4000	9	190	50	34	M 5	11.5	Так	3143 грн	Детальніше
GN 2264-34-B16-16-ST Характеристики: d2 - d3 H7 16-16 F інерції в кг·м2 3.82 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 3143 грн Так До кошику
GN 2264-34-K14-14-ST	14-14	3.82 x 10-5	24	4000	9	190	50	34	M 5	11.5	Так	5453 грн	Детальніше
GN 2264-34-K14-14-ST Характеристики: d2 - d3 H7 14-14 F інерції в кг·м2 3.82 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 5453 грн Так До кошику
GN 2264-34-K15-15-ST	15-15	3.82 x 10-5	24	4000	9	190	50	34	M 5	11.5	Так	5453 грн	Детальніше
GN 2264-34-K15-15-ST Характеристики: d2 - d3 H7 15-15 F інерції в кг·м2 3.82 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 5453 грн Так До кошику
GN 2264-34-K16-16-ST	16-16	3.82 x 10-5	24	4000	9	190	50	34	M 5	11.5	Так	5453 грн	Детальніше
GN 2264-34-K16-16-ST Характеристики: d2 - d3 H7 16-16 F інерції в кг·м2 3.82 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 5453 грн Так До кошику
GN 2264-42-B20-20-ST	20-20	1.25 x 10-4	31.5	4000	15	350	65	42	M 6	16	Так	3721 грн	Детальніше
GN 2264-42-B20-20-ST Характеристики: d2 - d3 H7 20-20 F інерції в кг·м2 1.25 x 10-4 l2 Макс. глубина посадки вала 31.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 350 l₁ ±₁ 65 d₁ 42 d₄ M 6 l₃ 16 3721 грн Так До кошику
GN 2264-42-K20-20-ST	20-20	1.25 x 10-4	31.5	4000	15	350	65	42	M 6	16	Так	6029 грн	Детальніше
GN 2264-42-K20-20-ST Характеристики: d2 - d3 H7 20-20 F інерції в кг·м2 1.25 x 10-4 l2 Макс. глубина посадки вала 31.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 350 l₁ ±₁ 65 d₁ 42 d₄ M 6 l₃ 16 6029 грн Так До кошику
GN 2264-45-B25-25-ST	25-25	1.97 x 10-4	36.5	4000	15	390	75	45	M 6	17.5	Так	4106 грн	Детальніше
GN 2264-45-B25-25-ST Характеристики: d2 - d3 H7 25-25 F інерції в кг·м2 1.97 x 10-4 l2 Макс. глубина посадки вала 36.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 390 l₁ ±₁ 75 d₁ 45 d₄ M 6 l₃ 17.5 4106 грн Так До кошику
GN 2264-45-K25-25-ST	25-25	1.97 x 10-4	36.5	4000	15	390	75	45	M 6	17.5	Так	6415 грн	Детальніше
GN 2264-45-K25-25-ST Характеристики: d2 - d3 H7 25-25 F інерції в кг·м2 1.97 x 10-4 l2 Макс. глубина посадки вала 36.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 390 l₁ ±₁ 75 d₁ 45 d₄ M 6 l₃ 17.5 6415 грн Так До кошику
GN 2264-53-B30-30-ST	30-30	4.23 x 10-4	40.5	4000	15	475	83	53	M 6	20.5	Під замовлення	5624 грн	Детальніше
GN 2264-53-B30-30-ST Характеристики: d2 - d3 H7 30-30 F інерції в кг·м2 4.23 x 10-4 l2 Макс. глубина посадки вала 40.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 475 l₁ ±₁ 83 d₁ 53 d₄ M 6 l₃ 20.5 5624 грн Під замовлення До кошику
GN 2264-53-K30-30-ST	30-30	4.23 x 10-4	40.5	4000	15	475	83	53	M 6	20.5	Так	7933 грн	Детальніше
GN 2264-53-K30-30-ST Характеристики: d2 - d3 H7 30-30 F інерції в кг·м2 4.23 x 10-4 l2 Макс. глубина посадки вала 40.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 475 l₁ ±₁ 83 d₁ 53 d₄ M 6 l₃ 20.5 7933 грн Так До кошику
GN 2264-67-B35-35-ST	35-35	1.23 x 10-3	46.5	4000	40	1100	95	67	M 8	25	Під замовлення	7250 грн	Детальніше
GN 2264-67-B35-35-ST Характеристики: d2 - d3 H7 35-35 F інерції в кг·м2 1.23 x 10-3 l2 Макс. глубина посадки вала 46.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 40 Номинальный крутящий момент в Н·м 1100 l₁ ±₁ 95 d₁ 67 d₄ M 8 l₃ 25 7250 грн Під замовлення До кошику
GN 2264-67-K35-35-ST	35-35	1.23 x 10-3	46.5	4000	40	1100	95	67	M 8	25	Під замовлення	9559 грн	Детальніше
GN 2264-67-K35-35-ST Характеристики: d2 - d3 H7 35-35 F інерції в кг·м2 1.23 x 10-3 l2 Макс. глубина посадки вала 46.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 40 Номинальный крутящий момент в Н·м 1100 l₁ ±₁ 95 d₁ 67 d₄ M 8 l₃ 25 9559 грн Під замовлення До кошику
GN 2264-77-B40-40-ST	40-40	2.51 x 10-3	53	4000	40	1325	108	77	M 8	30	Під замовлення	9538 грн	Детальніше
GN 2264-77-B40-40-ST Характеристики: d2 - d3 H7 40-40 F інерції в кг·м2 2.51 x 10-3 l2 Макс. глубина посадки вала 53 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 40 Номинальный крутящий момент в Н·м 1325 l₁ ±₁ 108 d₁ 77 d₄ M 8 l₃ 30 9538 грн Під замовлення До кошику
GN 2264-77-K40-40-ST	40-40	2.51 x 10-3	53	4000	40	1325	108	77	M 8	30	Під замовлення	11848 грн	Детальніше
GN 2264-77-K40-40-ST Характеристики: d2 - d3 H7 40-40 F інерції в кг·м2 2.51 x 10-3 l2 Макс. глубина посадки вала 53 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 40 Номинальный крутящий момент в Н·м 1325 l₁ ±₁ 108 d₁ 77 d₄ M 8 l₃ 30 11848 грн Під замовлення До кошику
GN 2264-85-B50-50-ST	50-50	4.09 x 10-3	61	4000	84	2250	124	85	M 10	33	Під замовлення	11191 грн	Детальніше
GN 2264-85-B50-50-ST Характеристики: d2 - d3 H7 50-50 F інерції в кг·м2 4.09 x 10-3 l2 Макс. глубина посадки вала 61 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 84 Номинальный крутящий момент в Н·м 2250 l₁ ±₁ 124 d₁ 85 d₄ M 10 l₃ 33 11191 грн Під замовлення До кошику
GN 2264-85-K50-50-ST	50-50	4.09 x 10-3	61	4000	84	2250	124	85	M 10	33	Під замовлення	13502 грн	Детальніше
GN 2264-85-K50-50-ST Характеристики: d2 - d3 H7 50-50 F інерції в кг·м2 4.09 x 10-3 l2 Макс. глубина посадки вала 61 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 84 Номинальный крутящий момент в Н·м 2250 l₁ ±₁ 124 d₁ 85 d₄ M 10 l₃ 33 13502 грн Під замовлення До кошику

характеристики

Коди отворів

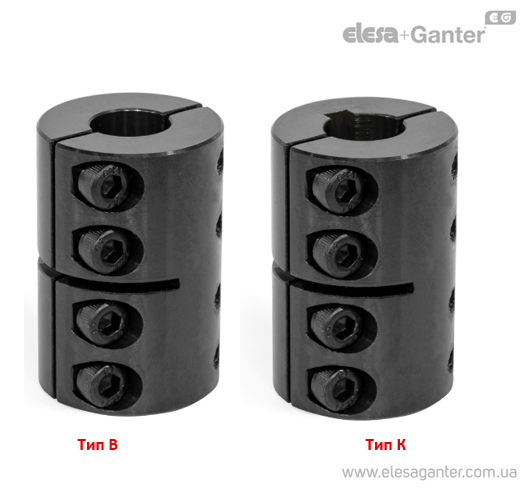

Варіант виконання B: без паза шпонки
Варіант виконання K: зі шпоночним пазом DIN 6885-1 P9

З'єднання

Сталь ST
Чорнення

Гвинти із головкою під торцевий ключ ISO 4762

Сталь, чорніння

Робоча температура від -40 °C до +175 °C

Особливості та сфери застосування

Жорсткі муфти GN 2264 з'єднують підтримувані вали або використовуються як муфти для подовжувачів валів. Вони передають кутові положення і високі моменти, що крутять, з високою точністю і без люфту, без компенсації помилок центрування і кругового биття. Завдяки розрізній конструкції їх можна використовувати там, де осьовий монтаж неможливий.

При коді отворів K шпонковий паз завжди вбудований в обидва отвори d2 та d3. Для систем із сильними вібраціями рекомендується використовувати різьбові фіксатори для натискних гвинтів.
