Високошвидкісні до 39000 об/хв прецизійні розрізні жорсткі сполучні муфти GN 2262
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 2262 Алюміній, зі шліцами, обтискні/під шпонку

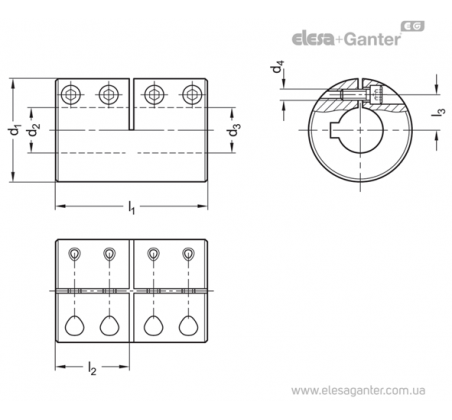

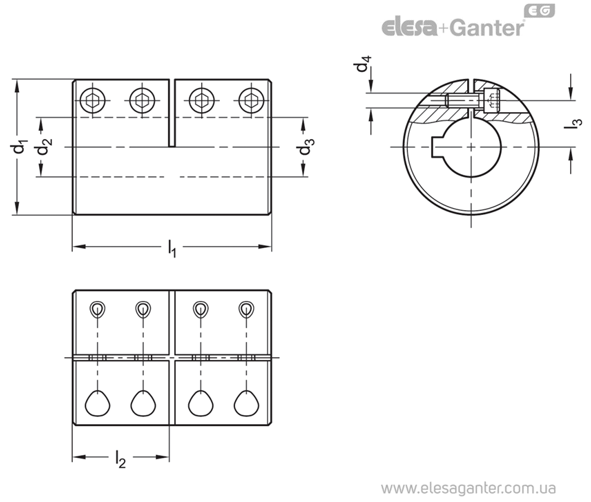

| Артікул | d2 - d3 H8 рек. допуск вала h7 | F інерції в кг·м2 | l2 Макс. глубина посадки вала | Макс. V обертів (хвил-1) | Момент затяжки винтов в Н м ≈ | Номинальный крутящий момент в Н·м | d1 | l1 | d4 | l3 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 2262-16-B6-6-AL | 6-6 | 3.4 x 10-7 | 11 | 39000 | 0.5 | 1 | 16 | 22 | M 2 | 5 | Так |
2235
|
|||
| GN 2262-16-K6-6-AL | 6-6 | 3.4 x 10-7 | 11 | 39000 | 0.5 | 1 | 16 | 22 | M 2 | 5 | Так |
4467
|
|||
| GN 2262-20-B8-8-AL | 8-8 | 9.2 x 10-7 | 12 | 31000 | 0.5 | 2.5 | 20 | 24 | M 2 | 7 | Так |
2522
|
|||
| GN 2262-20-K8-8-AL | 8-8 | 9.2 x 10-7 | 12 | 31000 | 0.5 | 2.5 | 20 | 24 | M 2 | 7 | Так |
4754
|
|||
| GN 2262-25-B10-10-AL | 10-10 | 3.4 x 10-6 | 18 | 25000 | 1 | 4.5 | 25 | 36 | M 2.5 | 9 | Так |
2793
|
|||
| GN 2262-25-B12-12-AL | 12-12 | 3.4 x 10-6 | 18 | 25000 | 1 | 4.5 | 25 | 36 | M 2.5 | 9 | Так |
2793
|
|||
| GN 2262-25-K10-10-AL | 10-10 | 3.4 x 10-6 | 18 | 25000 | 1 | 4.5 | 25 | 36 | M 2.5 | 9 | Так |
5024
|
|||
| GN 2262-25-K12-12-AL | 12-12 | 3.4 x 10-6 | 18 | 25000 | 1 | 4.5 | 25 | 36 | M 2.5 | 9 | Так |
5024
|
|||
| GN 2262-32-B14-14-AL | 14-14 | 1 x 10-5 | 20 | 19000 | 1.5 | 10 | 32 | 40 | M 3 | 11 | Так |
3645
|
|||
| GN 2262-32-B15-15-AL | 15-15 | 1 x 10-5 | 20 | 19000 | 1.5 | 10 | 32 | 40 | M 3 | 11 | Так |
3645
|
|||
| GN 2262-32-K14-14-AL | 14-14 | 1 x 10-5 | 20 | 19000 | 1.5 | 10 | 32 | 40 | M 3 | 11 | Так |
5875
|
|||
| GN 2262-32-K15-15-AL | 15-15 | 1 x 10-5 | 20 | 19000 | 1.5 | 10 | 32 | 40 | M 3 | 11 | Так |
5875
|
характеристики
Коди отворів

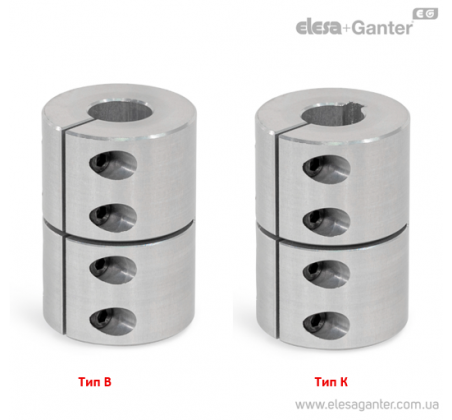

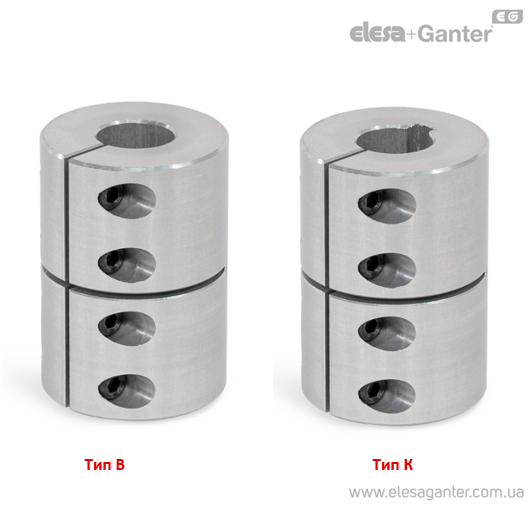

- Варіант виконання B: без паза шпонки
- Варіант виконання K: зі шпоночним пазом DIN 6885-1 JS9
З'єднання
- Алюміній AL
- Анодування, природний колір
Гвинти із головкою під торцевий ключ ISO 4762
Робоча температура від -40 до +100 °C
Особливості та сфери застосування
Жорсткі муфти GN 2262 з'єднують підтримувані вали або використовуються як муфти для подовжувачів валів. Вони передають кутові положення при високих швидкостях з високою точністю та без люфту, без компенсації помилок центрування та кругового биття. Завдяки конструкції зі шліцами їх легко встановлювати.
При коді отворів K шпонковий паз завжди вбудований в обидва отвори d2 та d3.
Залиште відгук про товар!
Коди отворів
- Тип B - обтискна, без паза шпонки
- Тип K - зі шпонковим пазом DIN 6885-1 JS9
