GN 2260-ST

Високоточні сполучні жорсткі безінерційні безлюфтові затискні розрізні муфти під високі моменти, що крутять

Сталь чорніння, обтискна/під шпонку

GN 2260-NI

Нержавіюча сталь, обтискна/під шпонку

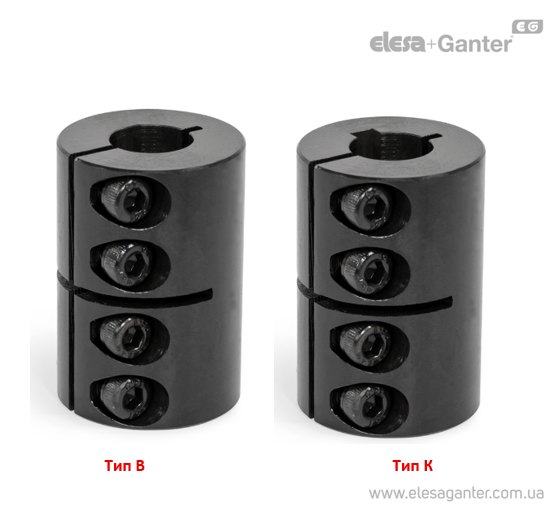

Високоточні сполучні жорсткі безінерційні безлюфтові затискні розрізні муфти під високі моменти, що крутять GN 2260-ST – фото 1

Високоточні сполучні жорсткі безінерційні безлюфтові затискні розрізні муфти під високі моменти, що крутять GN 2260-ST – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 2260-ST Сталь чорніння, обтискна/під шпонку

Артікул
Артікул	d2 - d3 H7	F інерції в кг·м2	l2 Макс. глубина посадки вала	Макс. V обертів (хвил-1)	Момент затяжки винтов в Н м ≈	Номинальный крутящий момент в Н·м	l₁ ±₁	d₁	d₄	l₃	В наявності	Ціна
GN 2260-18-B6-6-ST	6-6	2.02 x 10-6	14.5	4000	2	30	30	18	M 3	5.5	Так	1645 грн	Детальніше
GN 2260-18-B6-6-ST Характеристики: d2 - d3 H7 6-6 F інерції в кг·м2 2.02 x 10-6 l2 Макс. глубина посадки вала 14.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 2 Номинальный крутящий момент в Н·м 30 l₁ ±₁ 30 d₁ 18 d₄ M 3 l₃ 5.5 1645 грн Так До кошику
GN 2260-18-K6-6-ST	6-6	2.02 x 10-6	14.5	4000	2	30	30	18	M 3	5.5	Так	3953 грн	Детальніше
GN 2260-18-K6-6-ST Характеристики: d2 - d3 H7 6-6 F інерції в кг·м2 2.02 x 10-6 l2 Макс. глубина посадки вала 14.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 2 Номинальный крутящий момент в Н·м 30 l₁ ±₁ 30 d₁ 18 d₄ M 3 l₃ 5.5 3953 грн Так До кошику
GN 2260-24-B8-8-ST	8-8	7.91 x 10-6	17	4000	3	50	35	24	M 3	8.5	Так	1820 грн	Детальніше
GN 2260-24-B8-8-ST Характеристики: d2 - d3 H7 8-8 F інерції в кг·м2 7.91 x 10-6 l2 Макс. глубина посадки вала 17 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3 Номинальный крутящий момент в Н·м 50 l₁ ±₁ 35 d₁ 24 d₄ M 3 l₃ 8.5 1820 грн Так До кошику
GN 2260-24-K8-8-ST	8-8	7.91 x 10-6	17	4000	3	50	35	24	M 3	8.5	Так	4129 грн	Детальніше
GN 2260-24-K8-8-ST Характеристики: d2 - d3 H7 8-8 F інерції в кг·м2 7.91 x 10-6 l2 Макс. глубина посадки вала 17 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3 Номинальный крутящий момент в Н·м 50 l₁ ±₁ 35 d₁ 24 d₄ M 3 l₃ 8.5 4129 грн Так До кошику
GN 2260-29-B10-10-ST	10-10	2.16 x 10-5	21.5	4000	4.5	100	45	29	M 4	10	Так	1970 грн	Детальніше
GN 2260-29-B10-10-ST Характеристики: d2 - d3 H7 10-10 F інерції в кг·м2 2.16 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 4.5 Номинальный крутящий момент в Н·м 100 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 1970 грн Так До кошику
GN 2260-29-B12-12-ST	12-12	2.16 x 10-5	21.5	4000	4.5	100	45	29	M 4	10	Так	1970 грн	Детальніше
GN 2260-29-B12-12-ST Характеристики: d2 - d3 H7 12-12 F інерції в кг·м2 2.16 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 4.5 Номинальный крутящий момент в Н·м 100 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 1970 грн Так До кошику
GN 2260-29-K10-10-ST	10-10	2.16 x 10-5	21.5	4000	4.5	100	45	29	M 4	10	Так	4280 грн	Детальніше
GN 2260-29-K10-10-ST Характеристики: d2 - d3 H7 10-10 F інерції в кг·м2 2.16 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 4.5 Номинальный крутящий момент в Н·м 100 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 4280 грн Так До кошику
GN 2260-29-K12-12-ST	12-12	2.16 x 10-5	21.5	4000	4.5	100	45	29	M 4	10	Так	4280 грн	Детальніше
GN 2260-29-K12-12-ST Характеристики: d2 - d3 H7 12-12 F інерції в кг·м2 2.16 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 4.5 Номинальный крутящий момент в Н·м 100 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 4280 грн Так До кошику
GN 2260-34-B14-14-ST	14-14	4.33 x 10-5	24	4000	9	190	50	34	M 5	11.5	Так	2439 грн	Детальніше
GN 2260-34-B14-14-ST Характеристики: d2 - d3 H7 14-14 F інерції в кг·м2 4.33 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 2439 грн Так До кошику
GN 2260-34-B15-15-ST	15-15	4.33 x 10-5	24	4000	9	190	50	34	M 5	11.5	Так	2439 грн	Детальніше
GN 2260-34-B15-15-ST Характеристики: d2 - d3 H7 15-15 F інерції в кг·м2 4.33 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 2439 грн Так До кошику
GN 2260-34-B16-16-ST	16-16	4.12 x 10-5	24	4000	9	190	50	34	M 5	11.5	Так	2439 грн	Детальніше
GN 2260-34-B16-16-ST Характеристики: d2 - d3 H7 16-16 F інерції в кг·м2 4.12 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 2439 грн Так До кошику
GN 2260-34-K14-14-ST	14-14	4.33 x 10-5	24	4000	9	190	50	34	M 5	11.5	Так	4749 грн	Детальніше
GN 2260-34-K14-14-ST Характеристики: d2 - d3 H7 14-14 F інерції в кг·м2 4.33 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 4749 грн Так До кошику
GN 2260-34-K15-15-ST	15-15	4.33 x 10-5	24	4000	9	190	50	34	M 5	11.5	Під замовлення	4749 грн	Детальніше
GN 2260-34-K15-15-ST Характеристики: d2 - d3 H7 15-15 F інерції в кг·м2 4.33 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 4749 грн Під замовлення До кошику
GN 2260-34-K16-16-ST	16-16	4.12 x 10-5	24	4000	9	190	50	34	M 5	11.5	Так	4849 грн	Детальніше
GN 2260-34-K16-16-ST Характеристики: d2 - d3 H7 16-16 F інерції в кг·м2 4.12 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 9 Номинальный крутящий момент в Н·м 190 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 4849 грн Так До кошику
GN 2260-42-B20-20-ST	20-20	1.37 x 10-4	31.5	4000	15	350	65	42	M 6	16	Під замовлення	2688 грн	Детальніше
GN 2260-42-B20-20-ST Характеристики: d2 - d3 H7 20-20 F інерції в кг·м2 1.37 x 10-4 l2 Макс. глубина посадки вала 31.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 350 l₁ ±₁ 65 d₁ 42 d₄ M 6 l₃ 16 2688 грн Під замовлення До кошику
GN 2260-42-K20-20-ST	20-20	1.37 x 10-4	31.5	4000	15	350	65	42	M 6	16	Так	4998 грн	Детальніше
GN 2260-42-K20-20-ST Характеристики: d2 - d3 H7 20-20 F інерції в кг·м2 1.37 x 10-4 l2 Макс. глубина посадки вала 31.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 350 l₁ ±₁ 65 d₁ 42 d₄ M 6 l₃ 16 4998 грн Так До кошику
GN 2260-45-B25-25-ST	25-25	2.12 x 10-4	36.5	4000	15	390	75	45	M 6	17.5	Під замовлення	3252 грн	Детальніше
GN 2260-45-B25-25-ST Характеристики: d2 - d3 H7 25-25 F інерції в кг·м2 2.12 x 10-4 l2 Макс. глубина посадки вала 36.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 390 l₁ ±₁ 75 d₁ 45 d₄ M 6 l₃ 17.5 3252 грн Під замовлення До кошику
GN 2260-45-K25-25-ST	25-25	2.12 x 10-4	36.5	4000	15	390	75	45	M 6	17.5	Так	5562 грн	Детальніше
GN 2260-45-K25-25-ST Характеристики: d2 - d3 H7 25-25 F інерції в кг·м2 2.12 x 10-4 l2 Макс. глубина посадки вала 36.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 390 l₁ ±₁ 75 d₁ 45 d₄ M 6 l₃ 17.5 5562 грн Так До кошику
GN 2260-53-B30-30-ST	30-30	4.51 x 10-4	40.5	4000	15	475	83	53	M 6	20.5	Так	3886 грн	Детальніше
GN 2260-53-B30-30-ST Характеристики: d2 - d3 H7 30-30 F інерції в кг·м2 4.51 x 10-4 l2 Макс. глубина посадки вала 40.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 475 l₁ ±₁ 83 d₁ 53 d₄ M 6 l₃ 20.5 3886 грн Так До кошику
GN 2260-53-K30-30-ST	30-30	4.51 x 10-4	40.5	4000	15	475	83	53	M 6	20.5	Так	6196 грн	Детальніше
GN 2260-53-K30-30-ST Характеристики: d2 - d3 H7 30-30 F інерції в кг·м2 4.51 x 10-4 l2 Макс. глубина посадки вала 40.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 15 Номинальный крутящий момент в Н·м 475 l₁ ±₁ 83 d₁ 53 d₄ M 6 l₃ 20.5 6196 грн Так До кошику
GN 2260-67-B35-35-ST	35-35	1.33 x 10-3	46.5	4000	40	1100	95	67	M 8	25	Так	5333 грн	Детальніше
GN 2260-67-B35-35-ST Характеристики: d2 - d3 H7 35-35 F інерції в кг·м2 1.33 x 10-3 l2 Макс. глубина посадки вала 46.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 40 Номинальный крутящий момент в Н·м 1100 l₁ ±₁ 95 d₁ 67 d₄ M 8 l₃ 25 5333 грн Так До кошику
GN 2260-67-K35-35-ST	35-35	1.33 x 10-3	46.5	4000	40	1100	95	67	M 8	25	Так	7641 грн	Детальніше
GN 2260-67-K35-35-ST Характеристики: d2 - d3 H7 35-35 F інерції в кг·м2 1.33 x 10-3 l2 Макс. глубина посадки вала 46.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 40 Номинальный крутящий момент в Н·м 1100 l₁ ±₁ 95 d₁ 67 d₄ M 8 l₃ 25 7641 грн Так До кошику
GN 2260-77-B40-40-ST	40-40	2.65 x 10-3	53	4000	40	1325	108	77	M 8	30	Так	8146 грн	Детальніше
GN 2260-77-B40-40-ST Характеристики: d2 - d3 H7 40-40 F інерції в кг·м2 2.65 x 10-3 l2 Макс. глубина посадки вала 53 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 40 Номинальный крутящий момент в Н·м 1325 l₁ ±₁ 108 d₁ 77 d₄ M 8 l₃ 30 8146 грн Так До кошику
GN 2260-77-K40-40-ST	40-40	2.65 x 10-3	53	4000	40	1325	108	77	M 8	30	Так	10454 грн	Детальніше
GN 2260-77-K40-40-ST Характеристики: d2 - d3 H7 40-40 F інерції в кг·м2 2.65 x 10-3 l2 Макс. глубина посадки вала 53 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 40 Номинальный крутящий момент в Н·м 1325 l₁ ±₁ 108 d₁ 77 d₄ M 8 l₃ 30 10454 грн Так До кошику
GN 2260-85-B50-50-ST	50-50	4.36 x 10-3	61	4000	84	2250	124	85	M 10	33	Так	9895 грн	Детальніше
GN 2260-85-B50-50-ST Характеристики: d2 - d3 H7 50-50 F інерції в кг·м2 4.36 x 10-3 l2 Макс. глубина посадки вала 61 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 84 Номинальный крутящий момент в Н·м 2250 l₁ ±₁ 124 d₁ 85 d₄ M 10 l₃ 33 9895 грн Так До кошику
GN 2260-85-K50-50-ST	50-50	4.36 x 10-3	61	4000	84	2250	124	85	M 10	33	Так	12206 грн	Детальніше
GN 2260-85-K50-50-ST Характеристики: d2 - d3 H7 50-50 F інерції в кг·м2 4.36 x 10-3 l2 Макс. глубина посадки вала 61 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 84 Номинальный крутящий момент в Н·м 2250 l₁ ±₁ 124 d₁ 85 d₄ M 10 l₃ 33 12206 грн Так До кошику

характеристики

Коди отворів

Варіант виконання B: без паза шпонки
Варіант виконання K: зі шпоночним пазом DIN 6885-1 P9

З'єднання

Сталь ST
Чорнення

Гвинти із головкою під торцевий ключ ISO 4762

Сталь, чорніння

Робоча температура від -40 °C до +175 °C

особливості та сфери застосування

Жорсткі муфти GN 2260 з'єднують підтримувані вали або використовуються як муфти для подовжувачів валів. Вони передають кутові положення і високі моменти, що крутять, з високою точністю і без люфту, без компенсації помилок центрування і кругового биття. Завдяки конструкції зі шліцами їх легко встановлювати.

При коді отворів K шпонковий паз завжди вбудований в обидва отвори d2 та d3. Для систем із сильними вібраціями рекомендується використовувати різьбові фіксатори для натискних гвинтів.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 2260.pdf

Залиште відгук про товар!

Коди отворів

Тип B - обтискна, без паза під шпонку
Тип K - зі шпоночним пазом DIN 6885-1 P9
