Високоточні сполучні жорсткі безінерційні безлюфтові затискні розрізні муфти під високі моменти, що крутять GN 2260-NI

Друк

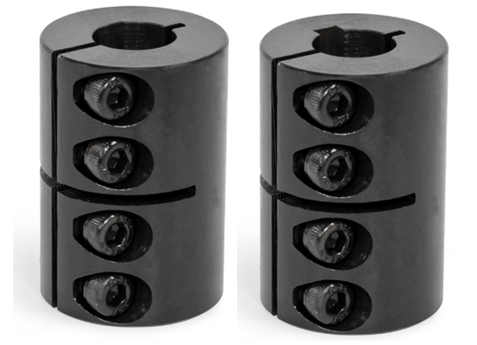

GN 2260-ST

Високоточні сполучні жорсткі безінерційні безлюфтові затискні розрізні муфти під високі моменти, що крутять

Сталь чорніння, обтискна/під шпонку

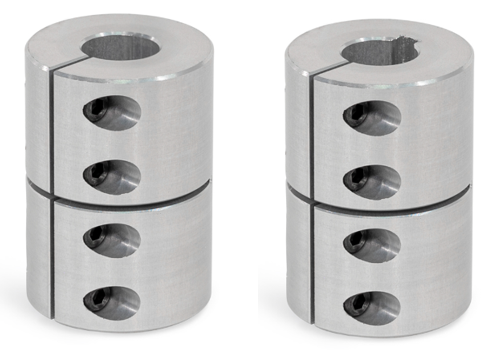

GN 2260-NI

Нержавіюча сталь, обтискна/під шпонку

Високоточні сполучні жорсткі безінерційні безлюфтові затискні розрізні муфти під високі моменти, що крутять GN 2260-NI – фото 1

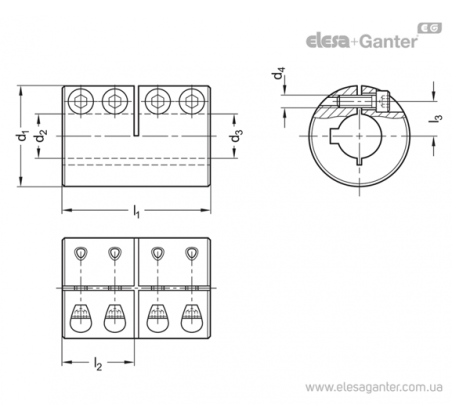

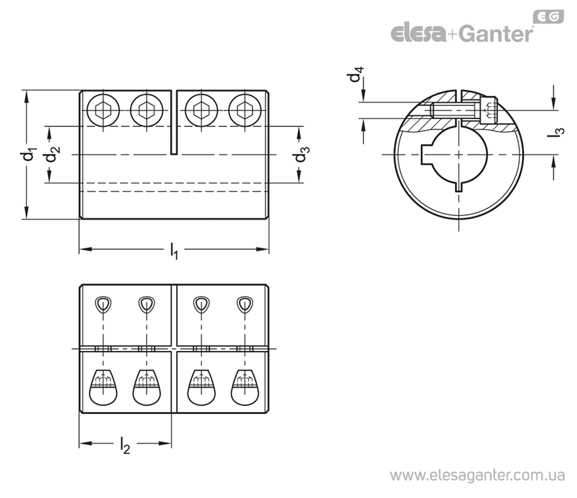

Високоточні сполучні жорсткі безінерційні безлюфтові затискні розрізні муфти під високі моменти, що крутять GN 2260-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 2260-NI Нержавіюча сталь, обтискна/під шпонку

Артікул
Артікул	d2 - d3 H7	F інерції в кг·м2	l2 Макс. глубина посадки вала	Макс. V обертів (хвил-1)	Момент затяжки винтов в Н м ≈	Номинальный крутящий момент в Н·м	l₁ ±₁	d₁	d₄	l₃	В наявності	Ціна
GN 2260-18-B6-6-NI	6-6	2.04 x 10-6	14.5	4000	1.6	25	30	18	M 3	5.5	Так	2225 грн	Детальніше
GN 2260-18-B6-6-NI Характеристики: d2 - d3 H7 6-6 F інерції в кг·м2 2.04 x 10-6 l2 Макс. глубина посадки вала 14.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 1.6 Номинальный крутящий момент в Н·м 25 l₁ ±₁ 30 d₁ 18 d₄ M 3 l₃ 5.5 2225 грн Так До кошику
GN 2260-18-K6-6-NI	6-6	2.04 x 10-6	14.5	4000	1.6	25	30	18	M 3	5.5	Так	4416 грн	Детальніше
GN 2260-18-K6-6-NI Характеристики: d2 - d3 H7 6-6 F інерції в кг·м2 2.04 x 10-6 l2 Макс. глубина посадки вала 14.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 1.6 Номинальный крутящий момент в Н·м 25 l₁ ±₁ 30 d₁ 18 d₄ M 3 l₃ 5.5 4416 грн Так До кошику
GN 2260-24-B8-8-NI	8-8	8.01 x 10-6	17	4000	1.6	40	35	24	M 3	8.5	Так	2510 грн	Детальніше
GN 2260-24-B8-8-NI Характеристики: d2 - d3 H7 8-8 F інерції в кг·м2 8.01 x 10-6 l2 Макс. глубина посадки вала 17 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 1.6 Номинальный крутящий момент в Н·м 40 l₁ ±₁ 35 d₁ 24 d₄ M 3 l₃ 8.5 2510 грн Так До кошику
GN 2260-24-K8-8-NI	8-8	8.01 x 10-6	17	4000	1.6	40	35	24	M 3	8.5	Так	4700 грн	Детальніше
GN 2260-24-K8-8-NI Характеристики: d2 - d3 H7 8-8 F інерції в кг·м2 8.01 x 10-6 l2 Макс. глубина посадки вала 17 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 1.6 Номинальный крутящий момент в Н·м 40 l₁ ±₁ 35 d₁ 24 d₄ M 3 l₃ 8.5 4700 грн Так До кошику
GN 2260-29-B10-10-NI	10-10	2.19 x 10-5	21.5	4000	3.9	90	45	29	M 4	10	Так	2850 грн	Детальніше
GN 2260-29-B10-10-NI Характеристики: d2 - d3 H7 10-10 F інерції в кг·м2 2.19 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3.9 Номинальный крутящий момент в Н·м 90 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 2850 грн Так До кошику
GN 2260-29-B12-12-NI	12-12	2.19 x 10-5	21.5	4000	3.9	90	45	29	M 4	10	Так	2850 грн	Детальніше
GN 2260-29-B12-12-NI Характеристики: d2 - d3 H7 12-12 F інерції в кг·м2 2.19 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3.9 Номинальный крутящий момент в Н·м 90 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 2850 грн Так До кошику
GN 2260-29-K10-10-NI	10-10	2.19 x 10-5	21.5	4000	3.9	90	45	29	M 4	10	Так	5039 грн	Детальніше
GN 2260-29-K10-10-NI Характеристики: d2 - d3 H7 10-10 F інерції в кг·м2 2.19 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3.9 Номинальный крутящий момент в Н·м 90 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 5039 грн Так До кошику
GN 2260-29-K12-12-NI	12-12	2.19 x 10-5	21.5	4000	3.9	90	45	29	M 4	10	Так	5039 грн	Детальніше
GN 2260-29-K12-12-NI Характеристики: d2 - d3 H7 12-12 F інерції в кг·м2 2.19 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3.9 Номинальный крутящий момент в Н·м 90 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 5039 грн Так До кошику
GN 2260-34-B14-14-NI	14-14	4.39 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	3489 грн	Детальніше
GN 2260-34-B14-14-NI Характеристики: d2 - d3 H7 14-14 F інерції в кг·м2 4.39 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 3489 грн Так До кошику
GN 2260-34-B15-15-NI	15-15	4.38 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	3489 грн	Детальніше
GN 2260-34-B15-15-NI Характеристики: d2 - d3 H7 15-15 F інерції в кг·м2 4.38 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 3489 грн Так До кошику
GN 2260-34-B16-16-NI	16-16	4.38 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	3489 грн	Детальніше
GN 2260-34-B16-16-NI Характеристики: d2 - d3 H7 16-16 F інерції в кг·м2 4.38 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 3489 грн Так До кошику
GN 2260-34-K14-14-NI	14-14	4.39 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	5679 грн	Детальніше
GN 2260-34-K14-14-NI Характеристики: d2 - d3 H7 14-14 F інерції в кг·м2 4.39 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 5679 грн Так До кошику
GN 2260-34-K15-15-NI	15-15	4.38 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	5679 грн	Детальніше
GN 2260-34-K15-15-NI Характеристики: d2 - d3 H7 15-15 F інерції в кг·м2 4.38 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 5679 грн Так До кошику
GN 2260-34-K16-16-NI	16-16	4.38 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	5679 грн	Детальніше
GN 2260-34-K16-16-NI Характеристики: d2 - d3 H7 16-16 F інерції в кг·м2 4.38 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 5679 грн Так До кошику
GN 2260-42-B20-20-NI	20-20	1.39 x 10-4	31.5	4000	13.2	300	65	42	M 6	16	Так	4405 грн	Детальніше
GN 2260-42-B20-20-NI Характеристики: d2 - d3 H7 20-20 F інерції в кг·м2 1.39 x 10-4 l2 Макс. глубина посадки вала 31.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 300 l₁ ±₁ 65 d₁ 42 d₄ M 6 l₃ 16 4405 грн Так До кошику
GN 2260-42-K20-20-NI	20-20	1.39 x 10-4	31.5	4000	13.2	300	65	42	M 6	16	Так	6596 грн	Детальніше
GN 2260-42-K20-20-NI Характеристики: d2 - d3 H7 20-20 F інерції в кг·м2 1.39 x 10-4 l2 Макс. глубина посадки вала 31.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 300 l₁ ±₁ 65 d₁ 42 d₄ M 6 l₃ 16 6596 грн Так До кошику
GN 2260-45-B25-25-NI	25-25	2.15 x 10-4	36.5	4000	13.2	325	75	45	M 6	17.5	Так	5228 грн	Детальніше
GN 2260-45-B25-25-NI Характеристики: d2 - d3 H7 25-25 F інерції в кг·м2 2.15 x 10-4 l2 Макс. глубина посадки вала 36.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 325 l₁ ±₁ 75 d₁ 45 d₄ M 6 l₃ 17.5 5228 грн Так До кошику
GN 2260-45-K25-25-NI	25-25	2.15 x 10-4	36.5	4000	13.2	325	75	45	M 6	17.5	Так	7419 грн	Детальніше
GN 2260-45-K25-25-NI Характеристики: d2 - d3 H7 25-25 F інерції в кг·м2 2.15 x 10-4 l2 Макс. глубина посадки вала 36.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 325 l₁ ±₁ 75 d₁ 45 d₄ M 6 l₃ 17.5 7419 грн Так До кошику
GN 2260-53-B30-30-NI	30-30	4.57 x 10-4	40.5	4000	13.2	400	83	53	M 6	20.5	Так	6444 грн	Детальніше
GN 2260-53-B30-30-NI Характеристики: d2 - d3 H7 30-30 F інерції в кг·м2 4.57 x 10-4 l2 Макс. глубина посадки вала 40.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 400 l₁ ±₁ 83 d₁ 53 d₄ M 6 l₃ 20.5 6444 грн Так До кошику
GN 2260-53-K30-30-NI	30-30	4.57 x 10-4	40.5	4000	13.2	400	83	53	M 6	20.5	Так	8635 грн	Детальніше
GN 2260-53-K30-30-NI Характеристики: d2 - d3 H7 30-30 F інерції в кг·м2 4.57 x 10-4 l2 Макс. глубина посадки вала 40.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 400 l₁ ±₁ 83 d₁ 53 d₄ M 6 l₃ 20.5 8635 грн Так До кошику
GN 2260-67-B35-35-NI	35-35	1.34 x 10-3	46.5	4000	32	925	95	67	M 8	25	Так	9739 грн	Детальніше
GN 2260-67-B35-35-NI Характеристики: d2 - d3 H7 35-35 F інерції в кг·м2 1.34 x 10-3 l2 Макс. глубина посадки вала 46.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 32 Номинальный крутящий момент в Н·м 925 l₁ ±₁ 95 d₁ 67 d₄ M 8 l₃ 25 9739 грн Так До кошику
GN 2260-67-K35-35-NI	35-35	1.34 x 10-3	46.5	4000	32	925	95	67	M 8	25	Так	11928 грн	Детальніше
GN 2260-67-K35-35-NI Характеристики: d2 - d3 H7 35-35 F інерції в кг·м2 1.34 x 10-3 l2 Макс. глубина посадки вала 46.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 32 Номинальный крутящий момент в Н·м 925 l₁ ±₁ 95 d₁ 67 d₄ M 8 l₃ 25 11928 грн Так До кошику
GN 2260-77-B40-40-NI	40-40	2.69 x 10-3	53	4000	32	1100	108	77	M 8	30	Так	16993 грн	Детальніше
GN 2260-77-B40-40-NI Характеристики: d2 - d3 H7 40-40 F інерції в кг·м2 2.69 x 10-3 l2 Макс. глубина посадки вала 53 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 32 Номинальный крутящий момент в Н·м 1100 l₁ ±₁ 108 d₁ 77 d₄ M 8 l₃ 30 16993 грн Так До кошику
GN 2260-77-K40-40-NI	40-40	2.69 x 10-3	53	4000	32	1100	108	77	M 8	30	Так	19183 грн	Детальніше
GN 2260-77-K40-40-NI Характеристики: d2 - d3 H7 40-40 F інерції в кг·м2 2.69 x 10-3 l2 Макс. глубина посадки вала 53 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 32 Номинальный крутящий момент в Н·м 1100 l₁ ±₁ 108 d₁ 77 d₄ M 8 l₃ 30 19183 грн Так До кошику
GN 2260-85-B50-50-NI	50-50	1.41 x 10-3	61	4000	63	1875	124	85	M 10	33	Так	21228 грн	Детальніше
GN 2260-85-B50-50-NI Характеристики: d2 - d3 H7 50-50 F інерції в кг·м2 1.41 x 10-3 l2 Макс. глубина посадки вала 61 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 63 Номинальный крутящий момент в Н·м 1875 l₁ ±₁ 124 d₁ 85 d₄ M 10 l₃ 33 21228 грн Так До кошику
GN 2260-85-K50-50-NI	50-50	1.41 x 10-3	61	4000	63	1875	124	85	M 10	33	Так	23417 грн	Детальніше
GN 2260-85-K50-50-NI Характеристики: d2 - d3 H7 50-50 F інерції в кг·м2 1.41 x 10-3 l2 Макс. глубина посадки вала 61 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 63 Номинальный крутящий момент в Н·м 1875 l₁ ±₁ 124 d₁ 85 d₄ M 10 l₃ 33 23417 грн Так До кошику

характеристики

Коди отворів

Варіант виконання B: без паза шпонки
Варіант виконання K: зі шпоночним пазом DIN 6885-1 P9

З'єднання

Нержавіюча сталь AISI 303 NI
Гладка поверхня

Гвинти із головкою під торцевий ключ ISO 4762

Нержавіюча сталь

Робоча температура від -40 °C до +175 °C

особливості та сфери застосування

Жорсткі муфти GN 2260 з'єднують підтримувані вали або використовуються як муфти для подовжувачів валів. Вони передають кутові положення і високі моменти, що крутять, з високою точністю і без люфту, без компенсації помилок центрування і кругового биття. Завдяки конструкції зі шліцами їх легко встановлювати.

При коді отворів K шпонковий паз завжди вбудований в обидва отвори d2 та d3. Для систем із сильними вібраціями рекомендується використовувати різьбові фіксатори для натискних гвинтів.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 2260.pdf

Залиште відгук про товар!

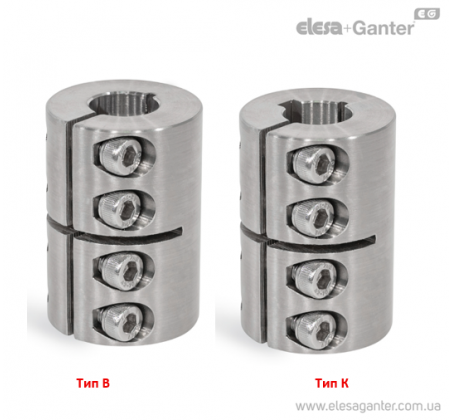

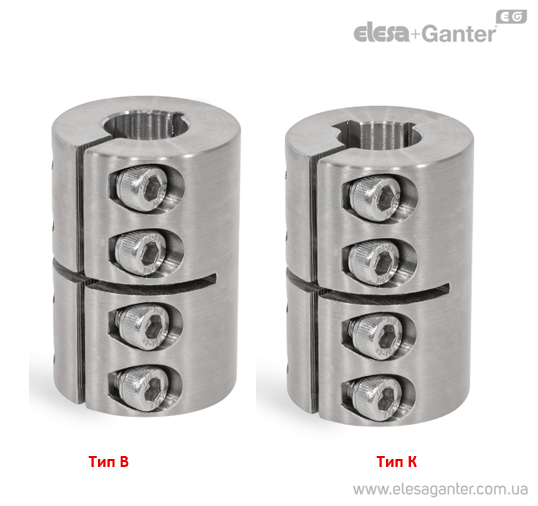

Коди отворів

Тип B - обтискна, без паза під шпонку
Тип K - зі шпоночним пазом DIN 6885-1 P9
