Двополовинчаста збірна для монтажу з обмеженим доступом до торців валу жорстка муфта розрізна під високі до 2250 Н/м моменти GN 2264-NI

Двополовинчаста збірна для монтажу з обмеженим доступом до торців валу жорстка муфта розрізна під високі до 2250 Н/м моменти

Сталь чорніння, шліци, обтискна/під шпонку

GN 2264-NI

Нержавіюча сталь, шліци, обтискна/під шпонку

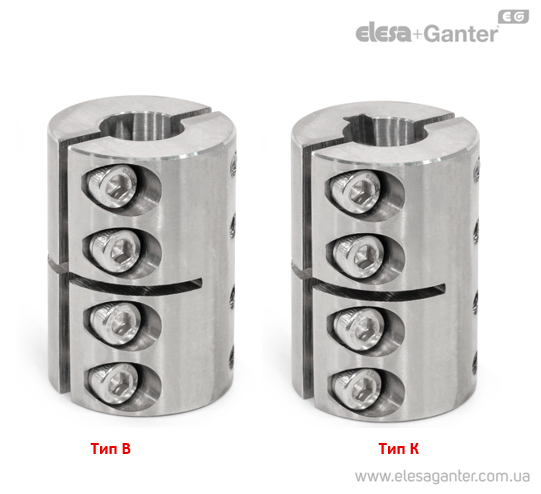

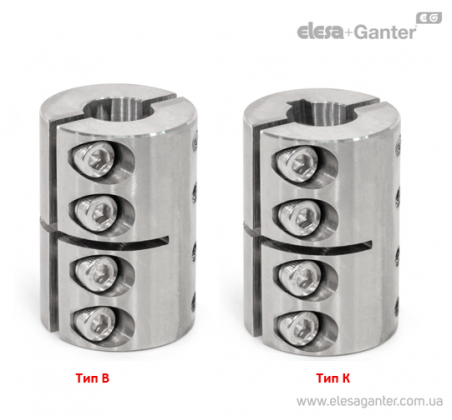

Двополовинчаста збірна для монтажу з обмеженим доступом до торців валу жорстка муфта розрізна під високі до 2250 Н/м моменти GN 2264-NI – фото 1

Двополовинчаста збірна для монтажу з обмеженим доступом до торців валу жорстка муфта розрізна під високі до 2250 Н/м моменти GN 2264-NI – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 2264-NI Нержавіюча сталь, шліци, обтискна/під шпонку

Артікул
Артікул	d2 - d3 H7	F інерції в кг·м2	l2 Макс. глубина посадки вала	Макс. V обертів (хвил-1)	Момент затяжки винтов в Н м ≈	Номинальный крутящий момент в Н·м	l₁ ±₁	d₁	d₄	l₃	В наявності	Ціна
GN 2264-18-B6-6-NI	6-6	1.78 x 10-6	14.5	4000	1.6	25	30	18	M 3	5.5	Так	3989 грн	Детальніше
GN 2264-18-B6-6-NI Характеристики: d2 - d3 H7 6-6 F інерції в кг·м2 1.78 x 10-6 l2 Макс. глубина посадки вала 14.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 1.6 Номинальный крутящий момент в Н·м 25 l₁ ±₁ 30 d₁ 18 d₄ M 3 l₃ 5.5 3989 грн Так До кошику
GN 2264-18-K6-6-NI	6-6	1.78 x 10-6	14.5	4000	1.6	25	30	18	M 3	5.5	Так	6178 грн	Детальніше
GN 2264-18-K6-6-NI Характеристики: d2 - d3 H7 6-6 F інерції в кг·м2 1.78 x 10-6 l2 Макс. глубина посадки вала 14.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 1.6 Номинальный крутящий момент в Н·м 25 l₁ ±₁ 30 d₁ 18 d₄ M 3 l₃ 5.5 6178 грн Так До кошику
GN 2264-24-B8-8-NI	8-8	7.31 x 10-6	17	4000	1.6	40	35	24	M 3	8.5	Так	4497 грн	Детальніше
GN 2264-24-B8-8-NI Характеристики: d2 - d3 H7 8-8 F інерції в кг·м2 7.31 x 10-6 l2 Макс. глубина посадки вала 17 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 1.6 Номинальный крутящий момент в Н·м 40 l₁ ±₁ 35 d₁ 24 d₄ M 3 l₃ 8.5 4497 грн Так До кошику
GN 2264-24-K8-8-NI	8-8	7.31 x 10-6	17	4000	1.6	40	35	24	M 3	8.5	Так	6687 грн	Детальніше
GN 2264-24-K8-8-NI Характеристики: d2 - d3 H7 8-8 F інерції в кг·м2 7.31 x 10-6 l2 Макс. глубина посадки вала 17 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 1.6 Номинальный крутящий момент в Н·м 40 l₁ ±₁ 35 d₁ 24 d₄ M 3 l₃ 8.5 6687 грн Так До кошику
GN 2264-29-B10-10-NI	10-10	1.99 x 10-5	21.5	4000	3.9	90	45	29	M 4	10	Так	5123 грн	Детальніше
GN 2264-29-B10-10-NI Характеристики: d2 - d3 H7 10-10 F інерції в кг·м2 1.99 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3.9 Номинальный крутящий момент в Н·м 90 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 5123 грн Так До кошику
GN 2264-29-B12-12-NI	12-12	1.99 x 10-5	21.5	4000	3.9	90	45	29	M 4	10	Так	5123 грн	Детальніше
GN 2264-29-B12-12-NI Характеристики: d2 - d3 H7 12-12 F інерції в кг·м2 1.99 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3.9 Номинальный крутящий момент в Н·м 90 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 5123 грн Так До кошику
GN 2264-29-K10-10-NI	10-10	1.99 x 10-5	21.5	4000	3.9	90	45	29	M 4	10	Так	7314 грн	Детальніше
GN 2264-29-K10-10-NI Характеристики: d2 - d3 H7 10-10 F інерції в кг·м2 1.99 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3.9 Номинальный крутящий момент в Н·м 90 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 7314 грн Так До кошику
GN 2264-29-K12-12-NI	12-12	1.99 x 10-5	21.5	4000	3.9	90	45	29	M 4	10	Так	7314 грн	Детальніше
GN 2264-29-K12-12-NI Характеристики: d2 - d3 H7 12-12 F інерції в кг·м2 1.99 x 10-5 l2 Макс. глубина посадки вала 21.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 3.9 Номинальный крутящий момент в Н·м 90 l₁ ±₁ 45 d₁ 29 d₄ M 4 l₃ 10 7314 грн Так До кошику
GN 2264-34-B14-14-NI	14-14	3.87 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	6537 грн	Детальніше
GN 2264-34-B14-14-NI Характеристики: d2 - d3 H7 14-14 F інерції в кг·м2 3.87 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 6537 грн Так До кошику
GN 2264-34-B15-15-NI	15-15	3.87 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	6537 грн	Детальніше
GN 2264-34-B15-15-NI Характеристики: d2 - d3 H7 15-15 F інерції в кг·м2 3.87 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 6537 грн Так До кошику
GN 2264-34-B16-16-NI	16-16	3.87 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	6537 грн	Детальніше
GN 2264-34-B16-16-NI Характеристики: d2 - d3 H7 16-16 F інерції в кг·м2 3.87 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 6537 грн Так До кошику
GN 2264-34-K14-14-NI	14-14	3.87 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	8726 грн	Детальніше
GN 2264-34-K14-14-NI Характеристики: d2 - d3 H7 14-14 F інерції в кг·м2 3.87 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 8726 грн Так До кошику
GN 2264-34-K15-15-NI	15-15	3.87 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	8726 грн	Детальніше
GN 2264-34-K15-15-NI Характеристики: d2 - d3 H7 15-15 F інерції в кг·м2 3.87 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 8726 грн Так До кошику
GN 2264-34-K16-16-NI	16-16	3.87 x 10-5	24	4000	7.6	160	50	34	M 5	11.5	Так	8726 грн	Детальніше
GN 2264-34-K16-16-NI Характеристики: d2 - d3 H7 16-16 F інерції в кг·м2 3.87 x 10-5 l2 Макс. глубина посадки вала 24 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 7.6 Номинальный крутящий момент в Н·м 160 l₁ ±₁ 50 d₁ 34 d₄ M 5 l₃ 11.5 8726 грн Так До кошику
GN 2264-42-B20-20-NI	20-20	1.26 x 10-4	31.5	4000	13.2	300	65	42	M 6	16	Так	9020 грн	Детальніше
GN 2264-42-B20-20-NI Характеристики: d2 - d3 H7 20-20 F інерції в кг·м2 1.26 x 10-4 l2 Макс. глубина посадки вала 31.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 300 l₁ ±₁ 65 d₁ 42 d₄ M 6 l₃ 16 9020 грн Так До кошику
GN 2264-42-K20-20-NI	20-20	1.26 x 10-4	31.5	4000	13.2	300	65	42	M 6	16	Так	11210 грн	Детальніше
GN 2264-42-K20-20-NI Характеристики: d2 - d3 H7 20-20 F інерції в кг·м2 1.26 x 10-4 l2 Макс. глубина посадки вала 31.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 300 l₁ ±₁ 65 d₁ 42 d₄ M 6 l₃ 16 11210 грн Так До кошику
GN 2264-45-B25-25-NI	25-25	1.99 x 10-4	36.5	4000	13.2	325	75	45	M 6	17.5	Так	9620 грн	Детальніше
GN 2264-45-B25-25-NI Характеристики: d2 - d3 H7 25-25 F інерції в кг·м2 1.99 x 10-4 l2 Макс. глубина посадки вала 36.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 325 l₁ ±₁ 75 d₁ 45 d₄ M 6 l₃ 17.5 9620 грн Так До кошику
GN 2264-45-K25-25-NI	25-25	1.99 x 10-4	36.5	4000	13.2	325	75	45	M 6	17.5	Під замовлення	11811 грн	Детальніше
GN 2264-45-K25-25-NI Характеристики: d2 - d3 H7 25-25 F інерції в кг·м2 1.99 x 10-4 l2 Макс. глубина посадки вала 36.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 325 l₁ ±₁ 75 d₁ 45 d₄ M 6 l₃ 17.5 11811 грн Під замовлення До кошику
GN 2264-53-B30-30-NI	30-30	4.29 x 10-4	40.5	4000	13.2	400	83	53	M 6	20.5	Так	14117 грн	Детальніше
GN 2264-53-B30-30-NI Характеристики: d2 - d3 H7 30-30 F інерції в кг·м2 4.29 x 10-4 l2 Макс. глубина посадки вала 40.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 400 l₁ ±₁ 83 d₁ 53 d₄ M 6 l₃ 20.5 14117 грн Так До кошику
GN 2264-53-K30-30-NI	30-30	4.29 x 10-4	40.5	4000	13.2	400	83	53	M 6	20.5	Так	16308 грн	Детальніше
GN 2264-53-K30-30-NI Характеристики: d2 - d3 H7 30-30 F інерції в кг·м2 4.29 x 10-4 l2 Макс. глубина посадки вала 40.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 13.2 Номинальный крутящий момент в Н·м 400 l₁ ±₁ 83 d₁ 53 d₄ M 6 l₃ 20.5 16308 грн Так До кошику
GN 2264-67-B35-35-NI	35-35	1.25 x 10-3	46.5	4000	32	925	95	67	M 8	25	Під замовлення	17045 грн	Детальніше
GN 2264-67-B35-35-NI Характеристики: d2 - d3 H7 35-35 F інерції в кг·м2 1.25 x 10-3 l2 Макс. глубина посадки вала 46.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 32 Номинальный крутящий момент в Н·м 925 l₁ ±₁ 95 d₁ 67 d₄ M 8 l₃ 25 17045 грн Під замовлення До кошику
GN 2264-67-K35-35-NI	35-35	1.25 x 10-3	46.5	4000	32	925	95	67	M 8	25	Під замовлення	19236 грн	Детальніше
GN 2264-67-K35-35-NI Характеристики: d2 - d3 H7 35-35 F інерції в кг·м2 1.25 x 10-3 l2 Макс. глубина посадки вала 46.5 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 32 Номинальный крутящий момент в Н·м 925 l₁ ±₁ 95 d₁ 67 d₄ M 8 l₃ 25 19236 грн Під замовлення До кошику
GN 2264-77-B40-40-NI	40-40	2.54 x 10-3	53	4000	32	1100	108	77	M 8	30	Під замовлення	22248 грн	Детальніше
GN 2264-77-B40-40-NI Характеристики: d2 - d3 H7 40-40 F інерції в кг·м2 2.54 x 10-3 l2 Макс. глубина посадки вала 53 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 32 Номинальный крутящий момент в Н·м 1100 l₁ ±₁ 108 d₁ 77 d₄ M 8 l₃ 30 22248 грн Під замовлення До кошику
GN 2264-77-K40-40-NI	40-40	2.54 x 10-3	53	4000	32	1100	108	77	M 8	30	Під замовлення	24439 грн	Детальніше
GN 2264-77-K40-40-NI Характеристики: d2 - d3 H7 40-40 F інерції в кг·м2 2.54 x 10-3 l2 Макс. глубина посадки вала 53 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 32 Номинальный крутящий момент в Н·м 1100 l₁ ±₁ 108 d₁ 77 d₄ M 8 l₃ 30 24439 грн Під замовлення До кошику
GN 2264-85-B50-50-NI	50-50	4.14 x 10-3	61	4000	63	1875	124	85	M 10	33	Під замовлення	29174 грн	Детальніше
GN 2264-85-B50-50-NI Характеристики: d2 - d3 H7 50-50 F інерції в кг·м2 4.14 x 10-3 l2 Макс. глубина посадки вала 61 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 63 Номинальный крутящий момент в Н·м 1875 l₁ ±₁ 124 d₁ 85 d₄ M 10 l₃ 33 29174 грн Під замовлення До кошику
GN 2264-85-K50-50-NI	50-50	4.14 x 10-3	61	4000	63	1875	124	85	M 10	33	Під замовлення	31365 грн	Детальніше
GN 2264-85-K50-50-NI Характеристики: d2 - d3 H7 50-50 F інерції в кг·м2 4.14 x 10-3 l2 Макс. глубина посадки вала 61 Макс. V обертів (хвил-1) 4000 Момент затяжки винтов в Н м ≈ 63 Номинальный крутящий момент в Н·м 1875 l₁ ±₁ 124 d₁ 85 d₄ M 10 l₃ 33 31365 грн Під замовлення До кошику

характеристики

Коди отворів

Варіант виконання B: без паза шпонки
Варіант виконання K: зі шпоночним пазом DIN 6885-1 P9

З'єднання

Нержавіюча сталь AISI 303
Гладка поверхня

Гвинти із головкою під торцевий ключ ISO 4762

Нержавіюча сталь

Робоча температура від -40 °C до +175 °C

Особливості та сфери застосування

Жорсткі муфти GN 2264 з'єднують підтримувані вали або використовуються як муфти для подовжувачів валів. Вони передають кутові положення і високі моменти, що крутять, з високою точністю і без люфту, без компенсації помилок центрування і кругового биття. Завдяки розрізній конструкції їх можна використовувати там, де осьовий монтаж неможливий.

При коді отворів K шпонковий паз завжди вбудований в обидва отвори d2 та d3. Для систем із сильними вібраціями рекомендується використовувати різьбові фіксатори для натискних гвинтів.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 2264.pdf

Залиште відгук про товар!

Коди отворів

Тип B - обтискна, без паза шпонки
Тип K - зі шпоночним пазом DIN 6885-1 P9
