Сферичні шайби для затискання нерівних поверхонь DIN 6319

Друк

DIN 6319

Сферичні шайби для затискання нерівних поверхонь

Сталь, поверхневе загартування, під сферичні гнізда/тарільчаста шайба/ тарілчаста посилена

DIN 6319-NI

Сферичні шайби для затискання нерівних поверхонь

Нержавіюча сталь, під сферичні гнізда/тарілчаста шайба/тарілчаста посилена

DIN 6319-A4

Сферичні шайби для затискання нерівних поверхонь

Високостійка нержавіюча сталь, під сферичні гнізда/тарілчаста шайба/тарілчаста посилена

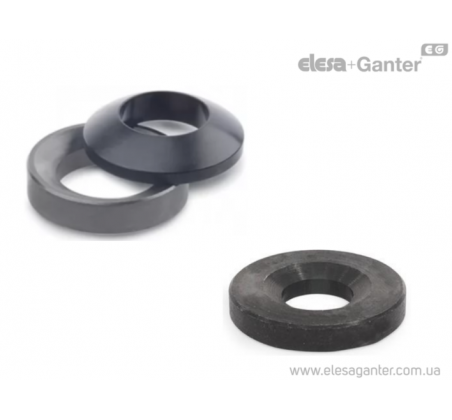

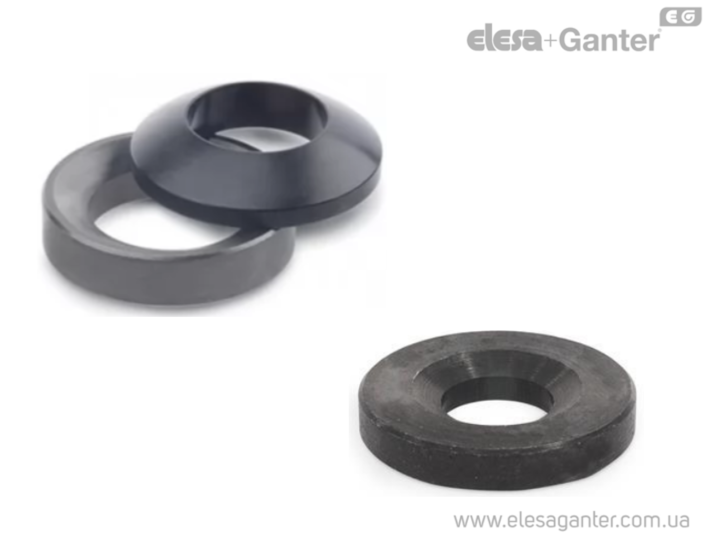

Сферичні шайби для затискання нерівних поверхонь DIN 6319 – фото 1

Сферичні шайби для затискання нерівних поверхонь DIN 6319 – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

DIN 6319 Сталь, поверхневе загартування, під сферичні гнізда/тарільчаста шайба/ тарілчаста посилена

Артікул
Артікул	d₁ H₁₃	d₂ H₁₃	d₃	h₂	d₄	d₅	h₃	r	d₆	h₄	h₁	Передаваемая статическаянагрузка болта в кНмакс.	В наявності	Ціна
DIN 6319-10,5-C	10.5	-	21	4	-	-	-	15	M 10	6.5	0.8	26	Так	39 грн	Детальніше
DIN 6319-10,5-C Характеристики: d₁ H₁₃ 10.5 d₂ H₁₃ - d₃ 21 h₂ 4 d₄ - d₅ - h₃ - r 15 d₆ M 10 h₄ 6.5 h₁ 0.8 Передаваемая статическаянагрузка болта в кНмакс. 26 39 грн Так До кошику
DIN 6319-12-D	-	12	-	-	21	18.5	4.2	-	M 10	6.5	-	26	Так	46 грн	Детальніше
DIN 6319-12-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 12 d₃ - h₂ - d₄ 21 d₅ 18.5 h₃ 4.2 r - d₆ M 10 h₄ 6.5 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 26 46 грн Так До кошику
DIN 6319-12-G	-	12	-	-	30	18.5	5	-	M 10	-	-	26	Так	123 грн	Детальніше
DIN 6319-12-G Характеристики: d₁ H₁₃ - d₂ H₁₃ 12 d₃ - h₂ - d₄ 30 d₅ 18.5 h₃ 5 r - d₆ M 10 h₄ - h₁ - Передаваемая статическаянагрузка болта в кНмакс. 26 123 грн Так До кошику
DIN 6319-13-C	13	-	24	4.6	-	-	-	17	M 12	8	1.1	38	Так	52 грн	Детальніше
DIN 6319-13-C Характеристики: d₁ H₁₃ 13 d₂ H₁₃ - d₃ 24 h₂ 4.6 d₄ - d₅ - h₃ - r 17 d₆ M 12 h₄ 8 h₁ 1.1 Передаваемая статическаянагрузка болта в кНмакс. 38 52 грн Так До кошику
DIN 6319-14,2-D	-	14.2	-	-	24	20	5	-	M 12	8	-	38	Так	58 грн	Детальніше
DIN 6319-14,2-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 14.2 d₃ - h₂ - d₄ 24 d₅ 20 h₃ 5 r - d₆ M 12 h₄ 8 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 38 58 грн Так До кошику
DIN 6319-14,2-G	-	14.2	-	-	36	20	6	-	M 12	-	-	38	Так	151 грн	Детальніше
DIN 6319-14,2-G Характеристики: d₁ H₁₃ - d₂ H₁₃ 14.2 d₃ - h₂ - d₄ 36 d₅ 20 h₃ 6 r - d₆ M 12 h₄ - h₁ - Передаваемая статическаянагрузка болта в кНмакс. 38 151 грн Так До кошику
DIN 6319-15-C	15	-	28	5	-	-	-	22	M 14	8.5	1.2	53	Так	124 грн	Детальніше
DIN 6319-15-C Характеристики: d₁ H₁₃ 15 d₂ H₁₃ - d₃ 28 h₂ 5 d₄ - d₅ - h₃ - r 22 d₆ M 14 h₄ 8.5 h₁ 1.2 Передаваемая статическаянагрузка болта в кНмакс. 53 124 грн Так До кошику
DIN 6319-16,5-D	-	16.5	-	-	28	24.8	5.6	-	M 14	8.5	-	53	Так	114 грн	Детальніше
DIN 6319-16,5-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 16.5 d₃ - h₂ - d₄ 28 d₅ 24.8 h₃ 5.6 r - d₆ M 14 h₄ 8.5 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 53 114 грн Так До кошику
DIN 6319-17-C	17	-	30	5.3	-	-	-	22	M 16	9.6	1.3	73	Так	80 грн	Детальніше
DIN 6319-17-C Характеристики: d₁ H₁₃ 17 d₂ H₁₃ - d₃ 30 h₂ 5.3 d₄ - d₅ - h₃ - r 22 d₆ M 16 h₄ 9.6 h₁ 1.3 Передаваемая статическаянагрузка болта в кНмакс. 73 80 грн Так До кошику
DIN 6319-19-D	-	19	-	-	30	26	6.2	-	M 16	9.6	-	73	Так	90 грн	Детальніше
DIN 6319-19-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 19 d₃ - h₂ - d₄ 30 d₅ 26 h₃ 6.2 r - d₆ M 16 h₄ 9.6 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 73 90 грн Так До кошику
DIN 6319-19-G	-	19	-	-	44	26	7	-	M 16	-	-	73	Так	205 грн	Детальніше
DIN 6319-19-G Характеристики: d₁ H₁₃ - d₂ H₁₃ 19 d₃ - h₂ - d₄ 44 d₅ 26 h₃ 7 r - d₆ M 16 h₄ - h₁ - Передаваемая статическаянагрузка болта в кНмакс. 73 205 грн Так До кошику
DIN 6319-21-C	21	-	36	6.3	-	-	-	27	M 20	11.7	2	117	Так	104 грн	Детальніше
DIN 6319-21-C Характеристики: d₁ H₁₃ 21 d₂ H₁₃ - d₃ 36 h₂ 6.3 d₄ - d₅ - h₃ - r 27 d₆ M 20 h₄ 11.7 h₁ 2 Передаваемая статическаянагрузка болта в кНмакс. 117 104 грн Так До кошику
DIN 6319-23,2-D	-	23.2	-	-	36	31	7.5	-	M 20	11.7	-	117	Так	119 грн	Детальніше
DIN 6319-23,2-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 23.2 d₃ - h₂ - d₄ 36 d₅ 31 h₃ 7.5 r - d₆ M 20 h₄ 11.7 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 117 119 грн Так До кошику
DIN 6319-23,2-G	-	23.2	-	-	50	31	8	-	M 20	-	-	117	Так	342 грн	Детальніше
DIN 6319-23,2-G Характеристики: d₁ H₁₃ - d₂ H₁₃ 23.2 d₃ - h₂ - d₄ 50 d₅ 31 h₃ 8 r - d₆ M 20 h₄ - h₁ - Передаваемая статическаянагрузка болта в кНмакс. 117 342 грн Так До кошику
DIN 6319-25-C	25	-	44	8.2	-	-	-	32	M 24	15.2	2.4	168	Так	153 грн	Детальніше
DIN 6319-25-C Характеристики: d₁ H₁₃ 25 d₂ H₁₃ - d₃ 44 h₂ 8.2 d₄ - d₅ - h₃ - r 32 d₆ M 24 h₄ 15.2 h₁ 2.4 Передаваемая статическаянагрузка болта в кНмакс. 168 153 грн Так До кошику
DIN 6319-28-D	-	28	-	-	44	37	9.5	-	M 24	15.2	-	168	Так	172 грн	Детальніше
DIN 6319-28-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 28 d₃ - h₂ - d₄ 44 d₅ 37 h₃ 9.5 r - d₆ M 24 h₄ 15.2 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 168 172 грн Так До кошику
DIN 6319-28-G	-	28	-	-	60	37	10	-	M 24	-	-	168	Так	611 грн	Детальніше
DIN 6319-28-G Характеристики: d₁ H₁₃ - d₂ H₁₃ 28 d₃ - h₂ - d₄ 60 d₅ 37 h₃ 10 r - d₆ M 24 h₄ - h₁ - Передаваемая статическаянагрузка болта в кНмакс. 168 611 грн Так До кошику
DIN 6319-31-C	31	-	56	11.2	-	-	-	41	M 30	19.2	3.6	269	Так	274 грн	Детальніше
DIN 6319-31-C Характеристики: d₁ H₁₃ 31 d₂ H₁₃ - d₃ 56 h₂ 11.2 d₄ - d₅ - h₃ - r 41 d₆ M 30 h₄ 19.2 h₁ 3.6 Передаваемая статическаянагрузка болта в кНмакс. 269 274 грн Так До кошику
DIN 6319-35-D	-	35	-	-	56	49	12	-	M 30	19.2	-	269	Так	314 грн	Детальніше
DIN 6319-35-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 35 d₃ - h₂ - d₄ 56 d₅ 49 h₃ 12 r - d₆ M 30 h₄ 19.2 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 269 314 грн Так До кошику
DIN 6319-35-G	-	35	-	-	68	49	12	-	M 30	-	-	269	Так	925 грн	Детальніше
DIN 6319-35-G Характеристики: d₁ H₁₃ - d₂ H₁₃ 35 d₃ - h₂ - d₄ 68 d₅ 49 h₃ 12 r - d₆ M 30 h₄ - h₁ - Передаваемая статическаянагрузка болта в кНмакс. 269 925 грн Так До кошику
DIN 6319-37-C	37	-	68	14	-	-	-	50	M 36	23.5	4.6	394	Так	621 грн	Детальніше
DIN 6319-37-C Характеристики: d₁ H₁₃ 37 d₂ H₁₃ - d₃ 68 h₂ 14 d₄ - d₅ - h₃ - r 50 d₆ M 36 h₄ 23.5 h₁ 4.6 Передаваемая статическаянагрузка болта в кНмакс. 394 621 грн Так До кошику
DIN 6319-42-D	-	42	-	-	68	60	15	-	M 36	23.5	-	394	Так	644 грн	Детальніше
DIN 6319-42-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 42 d₃ - h₂ - d₄ 68 d₅ 60 h₃ 15 r - d₆ M 36 h₄ 23.5 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 394 644 грн Так До кошику
DIN 6319-43-C	43	-	78	17	-	-	-	58	M 42	29	6.5	542	Так	1043 грн	Детальніше
DIN 6319-43-C Характеристики: d₁ H₁₃ 43 d₂ H₁₃ - d₃ 78 h₂ 17 d₄ - d₅ - h₃ - r 58 d₆ M 42 h₄ 29 h₁ 6.5 Передаваемая статическаянагрузка болта в кНмакс. 542 1043 грн Так До кошику
DIN 6319-49-D	-	49	-	-	78	70	18	-	M 42	29	-	542	Так	1059 грн	Детальніше
DIN 6319-49-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 49 d₃ - h₂ - d₄ 78 d₅ 70 h₃ 18 r - d₆ M 42 h₄ 29 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 542 1059 грн Так До кошику
DIN 6319-50-C	50	-	92	21	-	-	-	67	M 48	35.5	8	714	Так	2057 грн	Детальніше
DIN 6319-50-C Характеристики: d₁ H₁₃ 50 d₂ H₁₃ - d₃ 92 h₂ 21 d₄ - d₅ - h₃ - r 67 d₆ M 48 h₄ 35.5 h₁ 8 Передаваемая статическаянагрузка болта в кНмакс. 714 2057 грн Так До кошику
DIN 6319-56-D	-	56	-	-	92	82	22	-	M 48	35.5	-	714	Так	2033 грн	Детальніше
DIN 6319-56-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 56 d₃ - h₂ - d₄ 92 d₅ 82 h₃ 22 r - d₆ M 48 h₄ 35.5 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 714 2033 грн Так До кошику
DIN 6319-6,4-C	6.4	-	12	2.3	-	-	-	9	M 6	4.2	0.7	9	Так	20 грн	Детальніше
DIN 6319-6,4-C Характеристики: d₁ H₁₃ 6.4 d₂ H₁₃ - d₃ 12 h₂ 2.3 d₄ - d₅ - h₃ - r 9 d₆ M 6 h₄ 4.2 h₁ 0.7 Передаваемая статическаянагрузка болта в кНмакс. 9 20 грн Так До кошику
DIN 6319-7,1-D	-	7.1	-	-	12	11	2.8	-	M 6	4.2	-	9	Так	25 грн	Детальніше
DIN 6319-7,1-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 7.1 d₃ - h₂ - d₄ 12 d₅ 11 h₃ 2.8 r - d₆ M 6 h₄ 4.2 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 9 25 грн Так До кошику
DIN 6319-7,1-G	-	7.1	-	-	17	11	4	-	M 6	-	-	9	Так	72 грн	Детальніше
DIN 6319-7,1-G Характеристики: d₁ H₁₃ - d₂ H₁₃ 7.1 d₃ - h₂ - d₄ 17 d₅ 11 h₃ 4 r - d₆ M 6 h₄ - h₁ - Передаваемая статическаянагрузка болта в кНмакс. 9 72 грн Так До кошику
DIN 6319-8,4-C	8.4	-	17	3.2	-	-	-	12	M 8	5.6	0.6	17	Так	32 грн	Детальніше
DIN 6319-8,4-C Характеристики: d₁ H₁₃ 8.4 d₂ H₁₃ - d₃ 17 h₂ 3.2 d₄ - d₅ - h₃ - r 12 d₆ M 8 h₄ 5.6 h₁ 0.6 Передаваемая статическаянагрузка болта в кНмакс. 17 32 грн Так До кошику
DIN 6319-9,6-D	-	9.6	-	-	17	14.5	3.5	-	M 8	5.6	-	17	Так	42 грн	Детальніше
DIN 6319-9,6-D Характеристики: d₁ H₁₃ - d₂ H₁₃ 9.6 d₃ - h₂ - d₄ 17 d₅ 14.5 h₃ 3.5 r - d₆ M 8 h₄ 5.6 h₁ - Передаваемая статическаянагрузка болта в кНмакс. 17 42 грн Так До кошику
DIN 6319-9,6-G	-	9.6	-	-	24	14.5	5	-	M 8	-	-	17	Так	90 грн	Детальніше
DIN 6319-9,6-G Характеристики: d₁ H₁₃ - d₂ H₁₃ 9.6 d₃ - h₂ - d₄ 24 d₅ 14.5 h₃ 5 r - d₆ M 8 h₄ - h₁ - Передаваемая статическаянагрузка болта в кНмакс. 17 90 грн Так До кошику

Характеристики

Варіант виконання зі сталі
Тип
Тип C: із зовнішнім різьбленням
Тип D: з внутрішнім різьбленням d4 = d3
Тип G: з внутрішнім різьбленням d4 > d3
Тип C/D
Корпус із загартованої сталі
поверхневе загартування
глибина гарту по колу від 0,2 до 0,4 мм
твердість (550+ 100) HV 10
Тип G
Термооброблена сталь
загартований
твердість (350+80) HV 30

За запитом

Незагартовані сферичні шайби.

особливості та сфери застосування

Сферичні шайби DIN 6319 використовуються для затискання непаралельних поверхонь.

Шайби з внутрішнім різьбленням Типу G в основному використовуються для подовжених отворів.

При використанні шестигранних гайок зі сферичним гніздом DIN 6330 шайба не потрібна.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

DIN_6319.pdf

Залиште відгук про товар!

Тип C: під сферичні гнізда
Тип D: тарілчаста з d4 = d3
Тип G: посилена тарілчаста з d4 > d3
