Поворотні фіксатори верстатні GN 200-AS

Тип
Тип AS: Ручка управління, матова, хромована, з розділеннями шкали 0...50, 60
Сталь
чернение
Тип AS:
Ручка управління матова хромированная
Шкала вигравірована з лазерною точністю, чорний колір
Опорная линия на фиксирующем кольце
Шпонковий паз P9 DIN 6885 для отворів> K 10 (сталь і нержавіюча сталь)

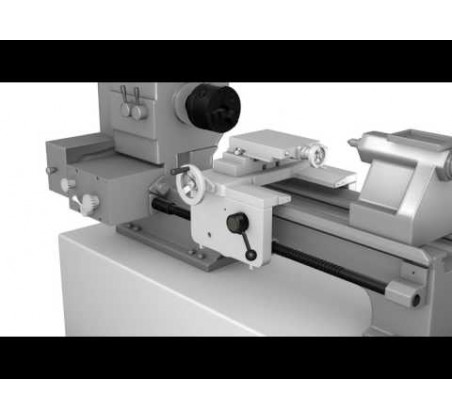

Області застосування

З даним пристроєм, що позиціонує, вал і ходові гвинти можуть повертатися і фіксуватися з кроком в 6° або кратно йому.

Опис

Пристрій позиціонування є автономним блоком, всі регулювальні та кріпильні елементи знаходяться у найменшому можливому просторі. Блок складається з трьох основних частин:

Втулка може бути з'єднана з валом за допомогою шпонки або поперечного штифта.

Кільце з позиціонуванням – прикріплюється за допомогою штифта або гвинта до механізму чи обладнання. Втулка також є підшипником для цього кільця.

Корпус з накаткою забезпечує зчеплення між кільцем позиціонування і валом, який може обертатися або бути закріпленим.

У вихідному положенні внутрішні зубці корпусу з насічкою (60 зубців) знаходяться в зачепленні одночасно із зовнішніми зубцями настановного кільця і з зовнішніми зубцями втулки (закріпленої на валу). Для повороту валу необхідно вивести зовнішній корпус із зачеплення з основою, відтягнувши корпус уздовж осі валу у напрямку від основи.

Більш детальна інформація

Число зубців (60) забезпечує точне розподіл повного обороту валу на 2, 3, 4, 5, 6, 10, 12, 15, 20 і 30 рівних частин. цього в основу вставляється виступаючий штифт, а в зовнішньому корпусі в необхідних положеннях висвердлюються отвори у відповідь, завдяки чому фіксація відбувається тільки при попаданні штифта в отвір (див. приклади монтажу). У даному з'єднанні може бути передбачений деякий зазор, оскільки штифт лише , тоді як точна його фіксація здійснюється зубчастим механізмом. Корпус з накаткою і важелі можуть поставлятися з різними шкалами і символами. обертанні можуть виникнути незручності через недостатній зазор між зубцями рухомої та нерухомої частин, що створює додаткове тертя зубців. У таких випадках рекомендується застосовувати важільні фіксатори положення GN 215.

Фіксатори положення GN 200 замінюють і спрощують складні кріплення та запобіжні механізми.

Крім стандартної шкали (Тип АS), ручка керування може постачатися з будь-яким типом шкали. У таких випадках рекомендується використовувати хромовану модель з матовою обробкою, оскільки контраст кольору є більш вираженим).

Вкажіть дизайн, а також тип, положення та послідовність нумерації шкали – див. схему кільцевої шкали на сторінці замовлення
