Петлі зміцнені білі накладні CFM-CLEAN

Друк

CFM.

Петлі накладні зміцнені

Супер-технополімер, хімічно стійкі, під різне кріплення та форми крил, чорний колір

CFM-CLEAN

Петлі зміцнені білі накладні

Супер-технополімер, чиста лінія, наскрізні отвори для гвинтів з потайною головкою, білий колір

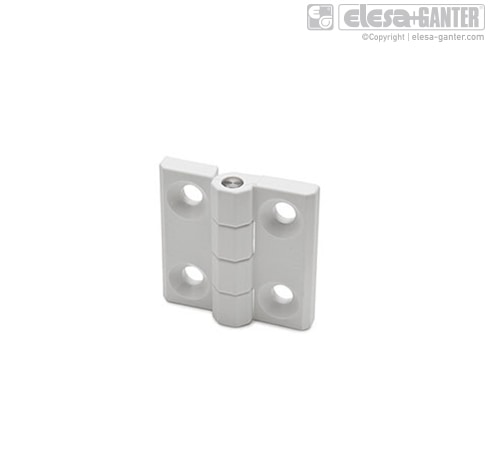

Петлі зміцнені білі накладні CFM-CLEAN – фото 1

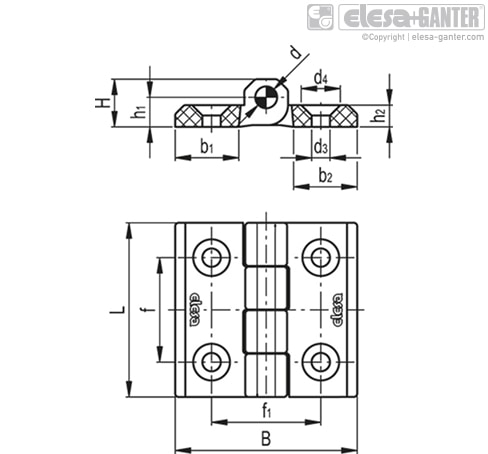

Петлі зміцнені білі накладні CFM-CLEAN – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

CFM-CLEAN Супер-технополімер, чиста лінія, наскрізні отвори для гвинтів з потайною головкою, білий колір

Артікул
Артікул	b₁	d	L	B	b₂	f±₀.₂₅	f₁ ±₀.₂₅	d₃	h₂	d₄	H	C#[Nm]	h₁	В наявності	Ціна
CFM.30-SH-4-CLEAN	10.5	2.5	30	30	10.5	18	18	4.5	3.5	8.5	7	3	4	Так	148 грн	Детальніше
CFM.30-SH-4-CLEAN Характеристики: b₁ 10.5 d 2.5 L 30 B 30 b₂ 10.5 f±₀.₂₅ 18 f₁ ±₀.₂₅ 18 d<sub>3</sub> 4.5 h₂ 3.5 d₄ 8.5 H 7 C#[Nm] 3 h₁ 4 148 грн Так До кошику
CFM.40-SH-5-CLEAN	14	4	40	40	14	25	25	5.5	5	10.5	9	3	5.5	Так	194 грн	Детальніше
CFM.40-SH-5-CLEAN Характеристики: b₁ 14 d 4 L 40 B 40 b₂ 14 f±₀.₂₅ 25 f₁ ±₀.₂₅ 25 d<sub>3</sub> 5.5 h₂ 5 d₄ 10.5 H 9 C#[Nm] 3 h₁ 5.5 194 грн Так До кошику
CFM.50-SH-6-CLEAN	18	6	50	50	18	30	30	6.5	6	12.5	11.5	5	6.5	Так	249 грн	Детальніше
CFM.50-SH-6-CLEAN Характеристики: b₁ 18 d 6 L 50 B 50 b₂ 18 f±₀.₂₅ 30 f₁ ±₀.₂₅ 30 d<sub>3</sub> 6.5 h₂ 6 d₄ 12.5 H 11.5 C#[Nm] 5 h₁ 6.5 249 грн Так До кошику
CFM.60-SH-8-CLEAN	21	8	60	60	21	36	36	8.5	8	16.5	15	5	8.5	Так	338 грн	Детальніше
CFM.60-SH-8-CLEAN Характеристики: b₁ 21 d 8 L 60 B 60 b₂ 21 f±₀.₂₅ 36 f₁ ±₀.₂₅ 36 d<sub>3</sub> 8.5 h₂ 8 d₄ 16.5 H 15 C#[Nm] 5 h₁ 8.5 338 грн Так До кошику

Общая информация

Кут повороту (приблизне значення)
Макс. 270 ° (-90 ° і +180 °, де 0 ° - це умова, при якому поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Щоб вибрати відповідний тип і необхідну для вашої області застосування кількість петель

Измерения сопротивления	ОСЕВОЕ НАПРЯЖЕНИЕ	РАДИАЛЬНОЕ НАПРЯЖЕНИЕ	НАПРЯЖЕНИЕ ПОД УГЛОМ В 90°
Измерения сопротивления
Описание	Макс. допустимая статическая нагрузка Sa [N]	Макс. допустимая статическая нагрузка Sr [N]	Макс. допустимая статическая нагрузка S90 [N]
CFM.30 SH-4	1400	1700	1000
CFM.30 CH-4	1300	1700	850
CFM.40 p-M5x12	2000	1900	1000
CFM.40 SH-5	1900	1900	1280
CFM.40 CH-5	1900	1600	1000
CFM.40 p-M5x12-SH-5	1900	1900	1000
CFM.40 p-M5x12-CH-5	1900	1600	1000
CFM.50 p-M6x12	2340	2560	2100
CFM.50 SH-6	2630	2400	1720
CFM.50-63 SH-6	800	1600	1000
CFM.50-76 SH-6	600	1500	1000
CFM.50 CH-6	2860	2410	1360
CFM.50 p-M6x12-SH-6	2340	2400	1720
CFM.50 p-M6x12-CH-6	2340	2410	1360
CFM.60 p-M8x14.5	3000	3940	2130
CFM.60 SH-8	3320	2960	3070
CFM.60 CH-8	3440	2810	2170
CFM.60 p-M8x14.5-SH-8	3000	2960	2130
CFM.60 p-M8x14.5-CH-8	3000	2810	2130
CFM.60-45-SH-6	2920	3010	1310
CFM.60-SL-CH-6	960	1200	1360

Максимальная статическая нагрузка - это значение, превышение которого приведет к поломке материала, таким образом, нанеся ущерб функциональности петли. Очевидно, что подходящий коэффициент в зависимости от важности и уровня безопасности определенного вида применения должен быть применен к этому значению.
Допустимые значения также для CFM-Clean.

Основные характеристики

Матеріал
Супер - Технополімер на основі поліаміду (PA), армований скловолокном. Стійкий до розчинників, олій, мастил та інших хімічних речовин.
Колір
CFM-CLEAN: білий колір, аналогічний RAL 9002, матове оздоблення.
Штифт, що обертається
Нержавіюча сталь AISI 303
Стандартні виконання
CFM-SH: наскрізні отвори для гвинтів із потайною головкою.
