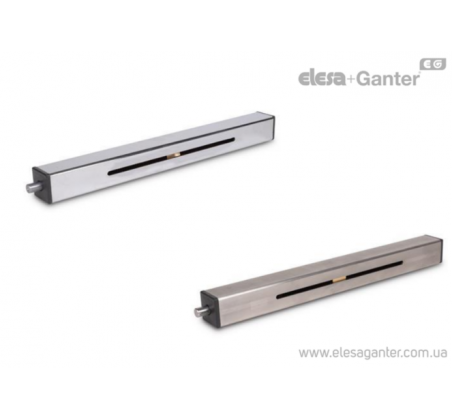

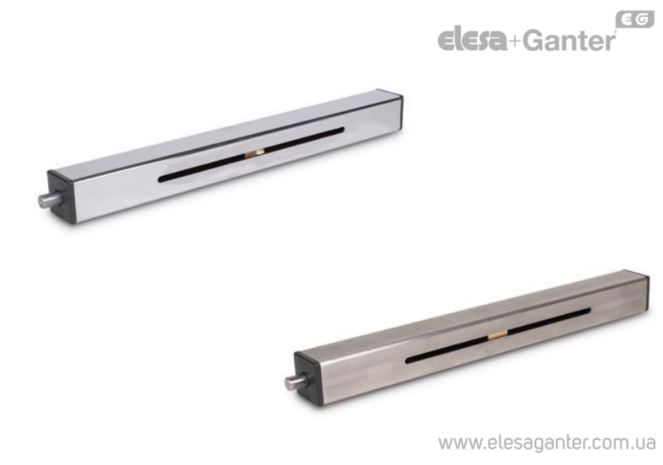

Лінійні приводи з квадратним корпусом для великих зусиль скручування з L ходу 1520-1565 мм GN 291.1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 291.1 Сталь хромована/нержавіюча сталь, гвинтова передача гарматна бронза, праве/ліве різьблення

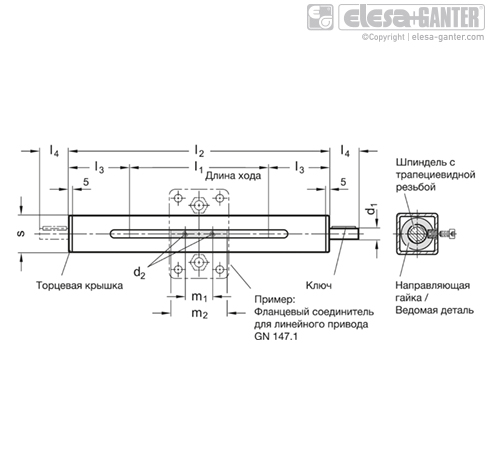

| Артікул | d1 f7 | Макс. ход | Шпиндельс резьбовым концом | d2 | l1 | l2 | m1 | s | l3 | l4 | m2 | Для ключа DIN 6885 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 291.1-30-100-L1-SCR | 8 | 1250 | TR14x4 | M 4 | 100 | l1+210 | 23 | 30 | 105 | 16 | 38 | A2x2x12 |
Під замовлення
|
19215
|
|||
| GN 291.1-30-100-R1-SCR | 8 | 1250 | TR14x4 | M 4 | 100 | l1+210 | 23 | 30 | 105 | 16 | 38 | A2x2x12 | Так |
19215
|
|||
| GN 291.1-30-150-L1-SCR | 8 | 1250 | TR14x4 | M 4 | 150 | l1+210 | 23 | 30 | 105 | 16 | 38 | A2x2x12 |
Під замовлення
|
20179
|
|||
| GN 291.1-30-150-R1-SCR | 8 | 1250 | TR14x4 | M 4 | 150 | l1+210 | 23 | 30 | 105 | 16 | 38 | A2x2x12 | Так |
20969
|
|||
| GN 291.1-30-200-L1-SCR | 8 | 1250 | TR14x4 | M 4 | 200 | l1+210 | 23 | 30 | 105 | 16 | 38 | A2x2x12 |
Під замовлення
|
21142
|
|||
| GN 291.1-30-200-R1-SCR | 8 | 1250 | TR14x4 | M 4 | 200 | l1+210 | 23 | 30 | 105 | 16 | 38 | A2x2x12 | Так |
21971
|
|||
| GN 291.1-30-300-L1-SCR | 8 | 1250 | TR14x4 | M 4 | 300 | l1+210 | 23 | 30 | 105 | 16 | 38 | A2x2x12 |
Під замовлення
|
23065
|
|||
| GN 291.1-30-300-R1-SCR | 8 | 1250 | TR14x4 | M 4 | 300 | l1+210 | 23 | 30 | 105 | 16 | 38 | A2x2x12 | Так |
23971
|
|||
| GN 291.1-40-170-L1-SCR | 12 | 1570 | TR20x4 | M 5 | 170 | l1+240 | 42 | 40 | 120 | 17 | 54 | A4x4x12 |
Під замовлення
|
22415
|
|||
| GN 291.1-40-170-R1-SCR | 12 | 1570 | TR20x4 | M 5 | 170 | l1+240 | 42 | 40 | 120 | 17 | 54 | A4x4x12 | Так |
23292
|
|||
| GN 291.1-40-220-L1-SCR | 12 | 1570 | TR20x4 | M 5 | 220 | l1+240 | 42 | 40 | 120 | 17 | 54 | A4x4x12 |
Під замовлення
|
23377
|
|||
| GN 291.1-40-220-R1-SCR | 12 | 1570 | TR20x4 | M 5 | 220 | l1+240 | 42 | 40 | 120 | 17 | 54 | A4x4x12 |
Під замовлення
|
23377
|
|||
| GN 291.1-40-270-L1-SCR | 12 | 1570 | TR20x4 | M 5 | 270 | l1+240 | 42 | 40 | 120 | 17 | 54 | A4x4x12 |
Під замовлення
|
24340
|
|||
| GN 291.1-40-270-R1-SCR | 12 | 1570 | TR20x4 | M 5 | 270 | l1+240 | 42 | 40 | 120 | 17 | 54 | A4x4x12 |
Під замовлення
|
24340
|
|||
| GN 291.1-40-320-L1-SCR | 12 | 1570 | TR20x4 | M 5 | 320 | l1+240 | 42 | 40 | 120 | 17 | 54 | A4x4x12 |
Під замовлення
|
25527
|
|||
| GN 291.1-40-320-R1-SCR | 12 | 1570 | TR20x4 | M 5 | 320 | l1+240 | 42 | 40 | 120 | 17 | 54 | A4x4x12 |
Під замовлення
|
25527
|
|||
| GN 291.1-40-70-L1-SCR | 12 | 1570 | TR20x4 | M 5 | 70 | l1+240 | 42 | 40 | 120 | 17 | 54 | A4x4x12 |
Під замовлення
|
20488
|
|||
| GN 291.1-40-70-R1-SCR | 12 | 1570 | TR20x4 | M 5 | 70 | l1+240 | 42 | 40 | 120 | 17 | 54 | A4x4x12 | Так |
20488
|
|||
| GN 291.1-50-115-L1-SCR | 12 | 1565 | TR20x4 | M 6 | 115 | l1+245 | 42 | 50 | 122.5 | 18 | 54 | A4x4x12 |
Під замовлення
|
21877
|
|||
| GN 291.1-50-115-R1-SCR | 12 | 1565 | TR20x4 | M 6 | 115 | l1+245 | 42 | 50 | 122.5 | 18 | 54 | A4x4x12 |
Під замовлення
|
21877
|
|||
| GN 291.1-50-215-L1-SCR | 12 | 1565 | TR20x4 | M 6 | 215 | l1+245 | 42 | 50 | 122.5 | 18 | 54 | A4x4x12 |
Під замовлення
|
23866
|
|||
| GN 291.1-50-215-R1-SCR | 12 | 1565 | TR20x4 | M 6 | 215 | l1+245 | 42 | 50 | 122.5 | 18 | 54 | A4x4x12 | Так |
23866
|
|||
| GN 291.1-50-265-L1-SCR | 12 | 1565 | TR20x4 | M 6 | 265 | l1+245 | 42 | 50 | 122.5 | 18 | 54 | A4x4x12 |
Під замовлення
|
24861
|
|||
| GN 291.1-50-265-R1-SCR | 12 | 1565 | TR20x4 | M 6 | 265 | l1+245 | 42 | 50 | 122.5 | 18 | 54 | A4x4x12 |
Під замовлення
|
24861
|
|||
| GN 291.1-50-315-L1-SCR | 12 | 1565 | TR20x4 | M 6 | 315 | l1+245 | 42 | 50 | 122.5 | 18 | 54 | A4x4x12 |
Під замовлення
|
25860
|
|||
| GN 291.1-50-315-R1-SCR | 12 | 1565 | TR20x4 | M 6 | 315 | l1+245 | 42 | 50 | 122.5 | 18 | 54 | A4x4x12 |
Під замовлення
|
25860
|
|||
| GN 291.1-50-65-L1-SCR | 12 | 1565 | TR20x4 | M 6 | 65 | l1+245 | 42 | 50 | 122.5 | 18 | 54 | A4x4x12 |
Під замовлення
|
20879
|
|||
| GN 291.1-50-65-R1-SCR | 12 | 1565 | TR20x4 | M 6 | 65 | l1+245 | 42 | 50 | 122.5 | 18 | 54 | A4x4x12 |
Під замовлення
|
20879
|
Характеристики
Типи
Тип R1: Праве різьблення, цапфа на одному кінці
Тип R2*: Праве різьблення, цапфа на обох кінцях
Тип L1: Ліва різьблення, цапфа на одному кінці
Тип L2*: Ліва різьба, цапфа на обох кінцях
* Зазвичай відсутні на складі
Квадратна трубка
Сталь хромована SCR
Шпиндель з трапецеїдальним різьбленням
Сталь
Шарикопідшипник
Гайка гвинтової передачі
Гарматна бронза
Торцева заглушка
Пластик
За запитом
Квадратні лінійні приводи GN 291.1 виготовлені з нержавіючої сталі NI.
особливості та сфери застосування
Квадратні лінійні приводи GN 291.1 використовуються, якщо затискачі для лінійного приводу зазнають впливу великих сил кручення.
Крім стандартних довжин ходу, зазначених у таблиці вище для лінійних приводів, будь-який хід у межах максимальної довжини ходу також можливий.
Крім широкого асортименту затискних з'єднувачів для труб, що складаються з двох частин, існує безліч різних деталей для фіксації лінійних приводів і для конструювання з'єднувачів для лінійного приводу.
Для вимірювання зміщення та позиціонування з'єднувачів для лінійного приводу квадратна трубка може бути забезпечена поздовжньою шкалою.
Типи
Залиште відгук про товар!
- Тип R1: Праве різьблення, цапфа на одному кінці
- Тип R2**: Праве різьблення, цапфа на обох кінцях
- Тип L1: Ліва різьблення, цапфа на одному кінці
- Тип L2**: Ліва різьблення, цапфа на обох кінцях
- Сталь хромована SCR
- Нержавіюча сталь AISI 304 NI**
** - нестандартне виконання, що поставляються за запит
