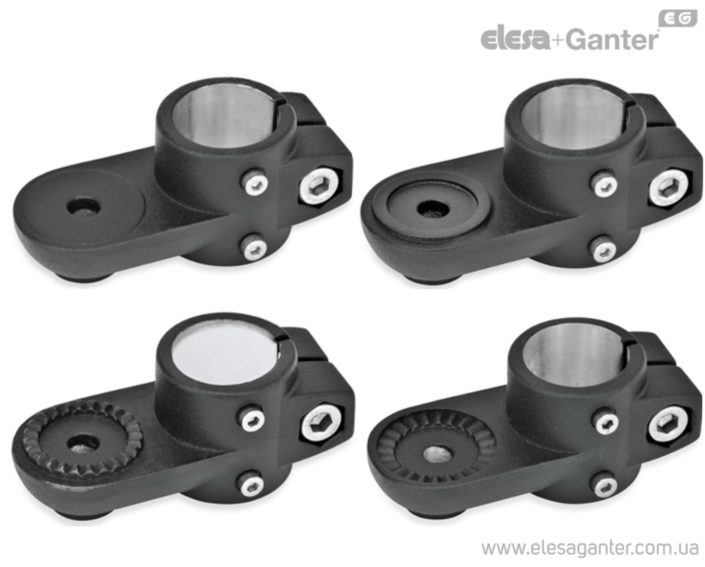

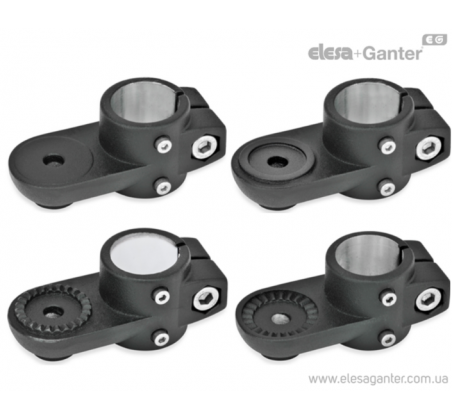

Поворотні затискачі для лінійних приводів Ø30, Ø40, Ø50 GN 274.1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 274.1 Алюміній порошкове покриття, муфта поліамід/отвор, з різною насічкою під затиск

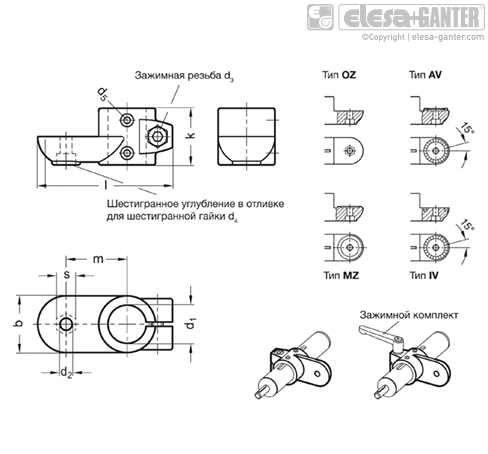

| Артікул | d1 отв B без вт-ки ковзання | d1 отв G з втулкою ковзання | d2 | k | l | d3 | s | Затиск комплекти для d3 | d4 | d5 | b | m | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 274.1-B30-AV-2-SW | B 30 | - | 8.5 | 40 | 95 | M 8 | 13 | GN 911-M8-32 | M 8 | M 4 | 40 | 43 |
Під замовлення
|
2038
|
|||
| GN 274.1-B30-IV-2-SW | B 30 | - | 8.5 | 40 | 95 | M 8 | 13 | GN 911-M8-32 | M 8 | M 4 | 40 | 43 |
Під замовлення
|
2037
|
|||
| GN 274.1-B30-MZ-2-SW | B 30 | - | 8.5 | 40 | 95 | M 8 | 13 | GN 911-M8-32 | M 8 | M 4 | 40 | 43 |
Під замовлення
|
2036
|
|||
| GN 274.1-B30-OZ-2-SW | B 30 | - | 8.5 | 40 | 95 | M 8 | 13 | GN 911-M8-32 | M 8 | M 4 | 40 | 43 | Так |
2036
|
|||
| GN 274.1-B40-AV-2-SW | B 40 | - | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 5 | 65 | 70 |
Під замовлення
|
3500
|
|||
| GN 274.1-B40-IV-2-SW | B 40 | - | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 5 | 65 | 70 |
Під замовлення
|
3491
|
|||
| GN 274.1-B40-MZ-2-SW | B 40 | - | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 5 | 65 | 70 |
Під замовлення
|
3500
|
|||
| GN 274.1-B40-OZ-2-SW | B 40 | - | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 5 | 65 | 70 |
Під замовлення
|
3496
|
|||
| GN 274.1-B50-AV-2-SW | B 50 | - | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 6 | 65 | 70 |
Під замовлення
|
3468
|
|||
| GN 274.1-B50-IV-2-SW | B 50 | - | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 6 | 65 | 70 |
Під замовлення
|
3459
|
|||
| GN 274.1-B50-MZ-2-SW | B 50 | - | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 6 | 65 | 70 |
Під замовлення
|
3467
|
|||
| GN 274.1-B50-OZ-2-SW | B 50 | - | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 6 | 65 | 70 |
Під замовлення
|
3462
|
|||
| GN 274.1-G30-AV-2-SW | - | G 30 | 8.5 | 40 | 95 | M 8 | 13 | GN 911-M8-32 | M 8 | M 4 | 40 | 43 |
Під замовлення
|
3869
|
|||
| GN 274.1-G30-IV-2-SW | - | G 30 | 8.5 | 40 | 95 | M 8 | 13 | GN 911-M8-32 | M 8 | M 4 | 40 | 43 |
Під замовлення
|
3866
|
|||
| GN 274.1-G30-MZ-2-SW | - | G 30 | 8.5 | 40 | 95 | M 8 | 13 | GN 911-M8-32 | M 8 | M 4 | 40 | 43 |
Під замовлення
|
3870
|
|||
| GN 274.1-G30-OZ-2-SW | - | G 30 | 8.5 | 40 | 95 | M 8 | 13 | GN 911-M8-32 | M 8 | M 4 | 40 | 43 |
Під замовлення
|
3869
|
|||
| GN 274.1-G40-AV-2-SW | - | G 40 | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 5 | 65 | 70 |
Під замовлення
|
5329
|
|||
| GN 274.1-G40-IV-2-SW | - | G 40 | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 5 | 65 | 70 |
Під замовлення
|
5321
|
|||
| GN 274.1-G40-MZ-2-SW | - | G 40 | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 5 | 65 | 70 |
Під замовлення
|
5325
|
|||
| GN 274.1-G40-OZ-2-SW | - | G 40 | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 5 | 65 | 70 |
Під замовлення
|
5328
|
|||
| GN 274.1-G50-AV-2-SW | - | G 50 | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 6 | 65 | 70 |
Під замовлення
|
5298
|
|||
| GN 274.1-G50-IV-2-SW | - | G 50 | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 6 | 65 | 70 |
Під замовлення
|
5290
|
|||
| GN 274.1-G50-MZ-2-SW | - | G 50 | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 6 | 65 | 70 |
Під замовлення
|
5296
|
|||
| GN 274.1-G50-OZ-2-SW | - | G 50 | 10.5 | 65 | 148 | M 10 | 17 | GN 911-M10-55 | M 10 | M 6 | 65 | 70 |
Під замовлення
|
5298
|
Характеристики
Артикул
№ 2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Тип
Тип OZ: без центруючого буртика (гладкий)
Тип MZ: з центруючим буртиком
Тип AV: із зовнішньою насічкою
Тип IV: із внутрішньою насічкою
Алюміній
із пластиковим покриттям
чорний колір RAL 9005, текстуроване оздоблення SW
Напрямний отвір механічно оброблений
Ковзна муфта (тип G)
Поліамід
Гвинти з головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
особливості та сфери застосування
Поворотні затискачі для лінійного приводу GN 274.1 зазвичай поставляються встановленими тільки разом з лінійним приводом та для функціонального керування.
За допомогою притискного гвинта на напрямному отворі d1 може бути встановлено переміщення або затискач лінійного приводу (після виконання остаточного регулювання).
Це стандартний затискний гвинт з торцевою головкою із шестигранним поглибленням DIN 912. Він може бути замінений затискною втулкою GN 911 (код виробу див. у таблиці з розмірами).
Аксесуари
- Затискні втулки GN 911
Залиште відгук про товар!
- Тип В: отвір
- Тип G: з напрямною вставкою поліамід
- Тип OZ: без центруючого буртика (гладкий)
- Тип MZ: із центруючим буртиком
- Тип AV: із зовнішньою насічкою
- Тип IV: із внутрішньою насічкою
Аксесуари на окреме замовлення
- Затискні ручки GN 911
