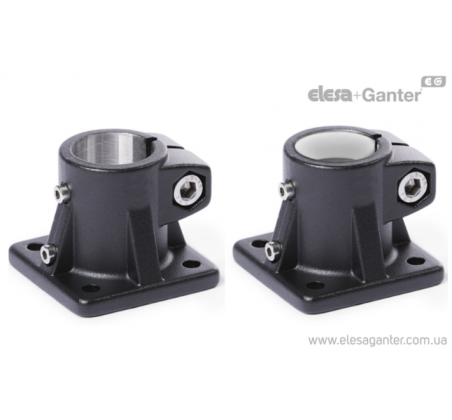

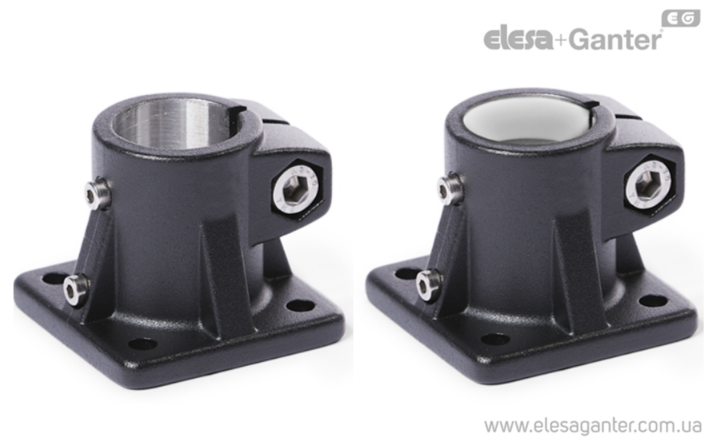

Кріплення з опорною пластиною для лінійних приводів Ø30, Ø40, Ø50, Ø60 GN 163.1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 163.1 Алюміній із чорним пластиковим покриттям, поліамідна втулка/отвір
| Артікул | d1 отв B без вт-ки ковзання | d1 отв G з втулкою ковзання | d2 | k | d3 | Затиск комплекти для d3 | d4 | t | x1 | x2 | y1 | y2 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 163.1-B30-2-SW | B 30 | - | 6.5 | 50 | M 8 | GN 911-M8-32 | M 4 | 7 | 60 | 42 | 60 | 42 | Так |
2078
|
|||
| GN 163.1-B40-2-SW | B 40 | - | 8.5 | 70 | M 10 | GN 911-M10-40 | M 5 | 10 | 90 | 64 | 90 | 64 | Так |
3421
|
|||
| GN 163.1-B50-2-SW | B 50 | - | 11 | 85 | M 10 | GN 911-M10-55 | M 6 | 14 | 105 | 74 | 105 | 74 | Так |
3585
|
|||
| GN 163.1-B60-2-SW | B 60 | - | 11 | 100 | M 10 | GN 911-M10-55 | M 8 | 14 | 125 | 89 | 125 | 89 |
Під замовлення
|
5187
|
|||
| GN 163.1-G30-2-SW | - | G 30 | 6.5 | 50 | M 8 | GN 911-M8-32 | M 4 | 7 | 60 | 42 | 60 | 42 | Так |
3947
|
|||
| GN 163.1-G40-2-SW | - | G 40 | 8.5 | 70 | M 10 | GN 911-M10-40 | M 5 | 10 | 90 | 64 | 90 | 64 | Так |
6238
|
|||
| GN 163.1-G50-2-SW | - | G 50 | 11 | 85 | M 10 | GN 911-M10-55 | M 6 | 14 | 105 | 74 | 105 | 74 |
Під замовлення
|
6493
|
|||
| GN 163.1-G60-2-SW | - | G 60 | 11 | 100 | M 10 | GN 911-M10-55 | M 8 | 14 | 125 | 89 | 125 | 89 |
Під замовлення
|
9305
|
Характеристики
Артикул
№ 2: з двома затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
із пластиковим покриттям
чорний колір RAL 9005, текстуроване оздоблення SW
Напрямний отвір механічно оброблений
Ковзна муфтa (тип G)
Поліамід
Гвинт із головкою під торцевий ключ DIN 912
Нержавіюча сталь AISI 304
Шестигранні гайки DIN 985
Нержавіюча сталь AISI 304
особливості та сфери застосування
Затискачі з опорною пластиною для лінійного приводу GN 163.1 зазвичай поставляються встановленими тільки разом з лінійним приводом та для функціонального керування.
За допомогою притискного гвинта на напрямному отворі d1 може бути встановлено переміщення або затискач лінійного приводу (після виконання остаточного регулювання).
Це стандартний затискний гвинт з торцевою головкою із шестигранним поглибленням DIN 912. Він може бути замінений затискною втулкою GN 911 (код виробу див. у таблиці з розмірами).
Аксесуари
- Затискні втулки GN 911
Залиште відгук про товар!
- Тип В: отвір
- Тип G: з направляючьою вставкою поліамід
Аксесуари на окреме замовлення
- Затискні ручки GN 911
