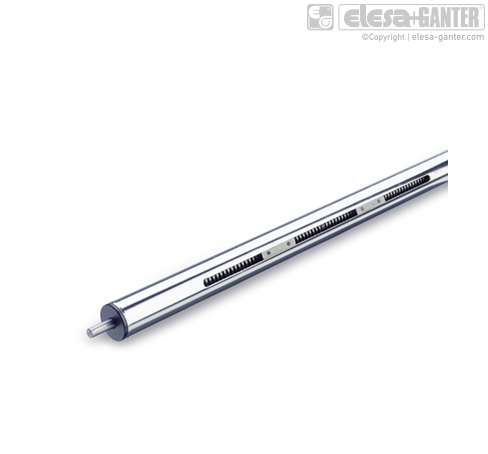

Гвинтові домкрати керування з двома повзунами L ходу 167-753 мм кожен GN 292
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 292 Сталь / нержавіюча сталь, гарматна бронза, правим/лівим різьбленням

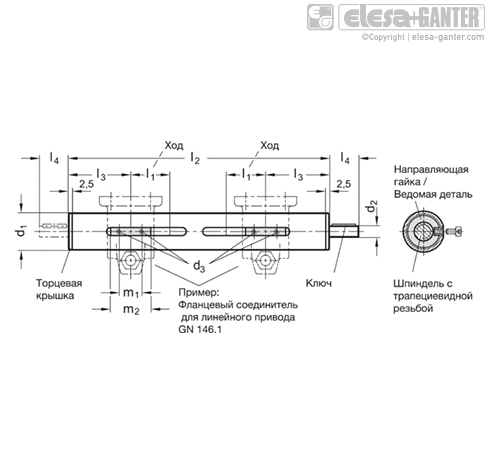

| Артікул | Макс. ход | Шпиндельс резьбовым концом | d1 | d2 f7 | l1 | d3 | l2 | m1 | l3 | l4 | m2 | Для ключа DIN 6885 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 292-18-120-RL1-SCR | every 167 | TR10x3 | 18 | 6 | 120* | M 3 | 2xl1+171 | 17 | 70 | 16 | 24 | A2x2x12 | Так |
31650
|
|||
| GN 292-18-120-RL2-SCR | every 167 | TR10x3 | 18 | 6 | 120* | M 3 | 2xl1+171 | 17 | 70 | 16 | 24 | A2x2x12 |
Під замовлення
|
35732
|
|||
| GN 292-30-130-RL1-SCR | every 601 | TR14x4 | 30 | 8 | 130* | M 4 | 2xl1+253 | 23 | 102.5 | 16 | 38 | A2x2x12 | Так |
36206
|
|||
| GN 292-30-130-RL2-SCR | every 601 | TR14x4 | 30 | 8 | 130* | M 4 | 2xl1+253 | 23 | 102.5 | 16 | 38 | A2x2x12 | Так |
37127
|
|||
| GN 292-40-205-RL1-SCR | every 753 | TR20x4 | 40 | 12 | 205* | M 5 | 2xl1+299 | 42 | 117.5 | 17 | 54 | A4x4x12 |
Під замовлення
|
44481
|
|||
| GN 292-40-205-RL2-SCR | every 753 | TR20x4 | 40 | 12 | 205* | M 5 | 2xl1+299 | 42 | 117.5 | 17 | 54 | A4x4x12 |
Під замовлення
|
45482
|
|||
| GN 292-40-255-RL1-SCR | every 753 | TR20x4 | 40 | 12 | 255* | M 5 | 2xl1+299 | 42 | 117.5 | 17 | 54 | A4x4x12 |
Під замовлення
|
47541
|
|||
| GN 292-40-255-RL2-SCR | every 753 | TR20x4 | 40 | 12 | 255* | M 5 | 2xl1+299 | 42 | 117.5 | 17 | 54 | A4x4x12 |
Під замовлення
|
46712
|
|||
| GN 292-50-300-RL1-SCR | every 748 | TR20x4 | 50 | 12 | 300* | M 6 | 2xl1+309 | 42 | 120 | 18 | 54 | A4x4x12 |
Під замовлення
|
47302
|
|||
| GN 292-50-300-RL2-SCR | every 748 | TR20x4 | 50 | 12 | 300* | M 6 | 2xl1+309 | 42 | 120 | 18 | 54 | A4x4x12 |
Під замовлення
|
48913
|
|||
| GN 292-50-350-RL1-SCR | every 748 | TR20x4 | 50 | 12 | 350* | M 6 | 2xl1+309 | 42 | 120 | 18 | 54 | A4x4x12 |
Під замовлення
|
50304
|
|||
| GN 292-50-350-RL2-SCR | every 748 | TR20x4 | 50 | 12 | 350* | M 6 | 2xl1+309 | 42 | 120 | 18 | 54 | A4x4x12 |
Під замовлення
|
56650
|
|||
| GN 292-60-300-RL1-SCR | every 715 | TR24x5 | 60 | 14 | 300* | M 8 | 2xl1+375 | 58 | 142.5 | 19 | 70 | A5x5x16 |
Під замовлення
|
57963
|
|||
| GN 292-60-300-RL2-SCR | every 715 | TR24x5 | 60 | 14 | 300* | M 8 | 2xl1+375 | 58 | 142.5 | 19 | 70 | A5x5x16 |
Під замовлення
|
59198
|
Характеристики
Тип
Тип RL1: Цапфа на одному кінці
Тип RL2: Цапфа на обох кінцях
Напрямна трубка
Варіант виконання зі сталі
Трубка DIN 2391
Сталь хромована SCR
Варіант виконання з нержавіючої сталі*
Трубка DIN 2462
Нержавіюча сталь AISI 304 NI
* Зазвичай відсутні на складі
Шпиндель з трапецеїдальним різьбленням
Сталь відповідно
Нержавіюча сталь AISI 303
Шарикопідшипник
Гайка гвинтової передачі
Гарматна бронза
Торцева заглушка
Пластик
За окремим замовленням
Нестандартні довжини
Tипи
Технічний опис, навантаження
| Лінійний привід Ø | Fx в Н | Fy в Н | - | - | Fz в Н | - | - | Mx в Нм | My в Нм | Mz в Нм |
| l = 500 | l = 1000 | l = 1500 | l = 500 | l = 1000 | l = 1500 | - | - | - | ||
| 18 | 400 | 80 | - | - | 65 | - | - | 1.5 | 4.5 | 4.5 |
| 30 | 850 | 500 | 70 | 15 | 550 | 55 | 10 | 6.5 | 15 | 15 |
| 40 | 1100 | 2150 | 250 | 65 | 1900 | 150 | 50 | 15 | 42 | 42 |
| 50 | 1750 | 3100 | 650 | 150 | 3100 | 650 | 150 | 29 | 69 | 69 |
| 60 | 2600 | 4550 | 1500 | 400 | 4550 | 1400 | 350 | 45 | 125 | 125 |
Дані про навантаження застосовуються до лінійних приводів GN 291, GN 292, GN 293, виготовлених із сталі (SCR) або нержавіючої сталі (NI). Зазначені сили Fy та Fz згинають напрямну трубку приблизно на 0,5 мм.
Опис
Провідна гайка рухається в осьовому напрямку по шпинделю лінійного приводу, з трапецеїдальним різьбленням і спирається на шарикопідшипники. Толкатель запобігає провертанню у зворотному напрямку і створює зв'язок з різними з'єднувачами лінійного приводу. Лінійні приводи призначені для ручного керування (маховик).
Точність позиціонування становить 0,2 мм при довжині ходу 300 мм, максимальне відхилення у зворотному напрямку – 0,1 мм.
Доступні напрямні трубки із хромованої сталі (SCR) або корозійностійкі з нержавіючої сталі (NI). Вони виготовлені з діапазоном допуску труб із прецизійної сталі DIN 2391 або DIN 2462.
Велика різноманітність різних деталей доступна в проекті затискача для труб для фіксації лінійних приводів на місці та для їх модернізації до затискачів лінійного приводу.
Крім того, цифрові датчики положення (DD52R / DD51) можуть бути прикріплені для вимірювання зміщення або визначення позиції.
Там, де виникають високі торсіонні сили Mx, перевагу слід віддати лінійним приводам із квадратною трубою або лінійним приводам із двома трубами.
Доступні різноманітні деталі із проекту затискачів для труб також для цієї конструкції. Затискачі для лінійного приводу складені з елементів, що складаються з двох частин, щоб до точності квадратних труб не пред'являлися будь-які спеціальні вимоги.
особливості та сфери застосування
Крім стандартних довжин ходу, зазначених у таблиці вище для лінійних приводів GN 292, будь-який хід у межах максимальної довжини ходу також можливий.
Крім широкого асортименту затискних з'єднувачів для труб, існує безліч різних деталей для фіксації лінійних приводів і для конструювання з'єднувачів лінійного приводу.
Для вимірювання зміщення та позиціонування з'єднувачів для лінійного приводу можуть бути встановлені цифрові, а також аналогові датчики положення і, крім того, напрямна трубка може бути забезпечена поздовжньою шкалою.
Залиште відгук про товар!
- Тип RL1: Цапфа на одному кінці
- Тип RL2: Цапфа на обох кінцях
- Сталь хромована SCR
- Нержавіюча сталь AISI 304 NI**
** - нестандартне виконання, що поставляються за запит
