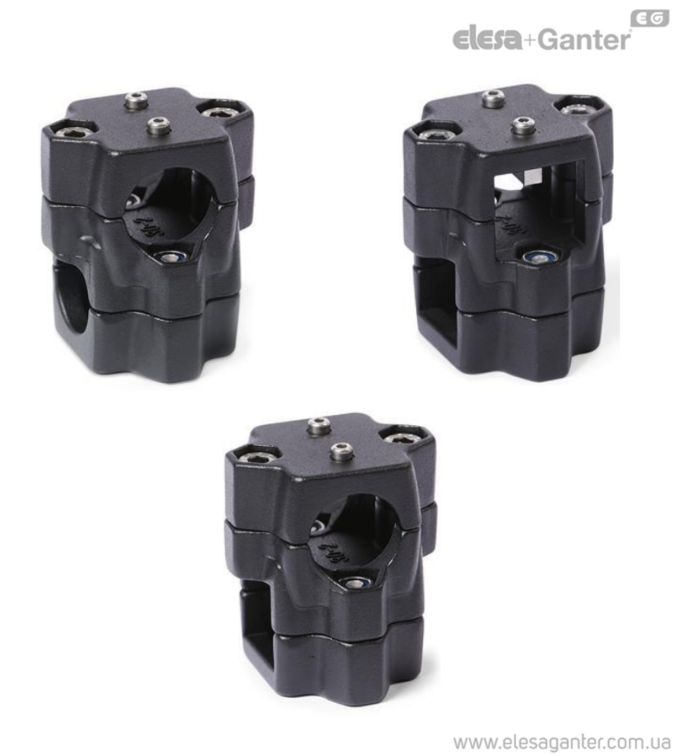

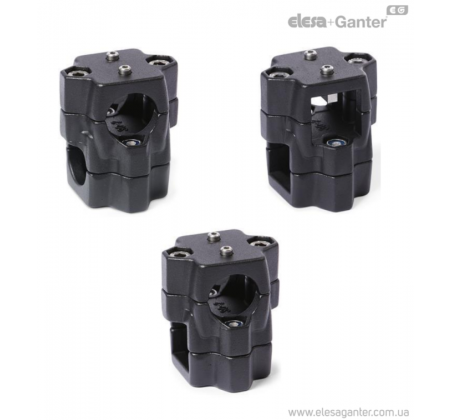

Затискачі лінійного приводу, однакові розміри отвору d1/s1 та d2/s2 GN 134.1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 134.1 Алюміній із чорним пластиковим покриттям

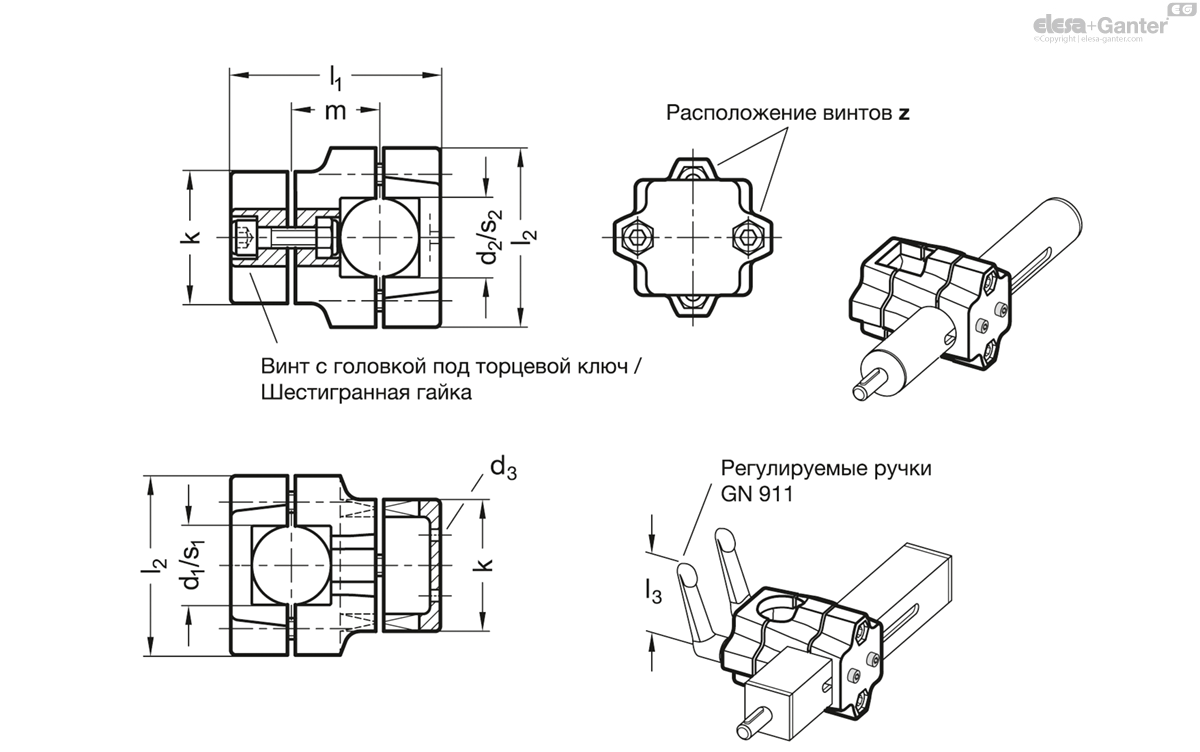

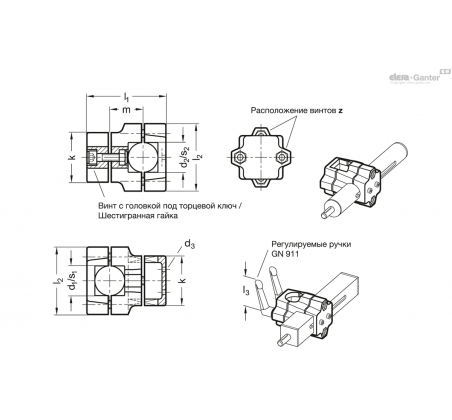

| Артікул | s1 | d1 | k1 | s2 | d2 | k2 | l1 | d3 | l2 | d4 | l3 | m | Затиск комплекти для d4 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 134.1-B30-B30-2-SW | - | B 30 | 50 | - | B 30 | 50 | 79.5 | M 4 | 68 | M 8 | 68 | 33.5 | GN 911-M8-32 |
Під замовлення
|
3895
|
|||
| GN 134.1-B30-V30-2-SW | - | B 30 | 50 | V 30 | - | 50 | 79.5 | M 4 | 68 | M 8 | 68 | 33.5 | GN 911-M8-32 |
Під замовлення
|
3979
|
|||
| GN 134.1-B40-B40-2-SW | - | B 40 | 76 | - | B 40 | 76 | 125 | M 5 | 98 | M 10 | 98 | 55 | GN 911-M10-55 |
Під замовлення
|
5311
|
|||
| GN 134.1-B40-V40-2-SW | - | B 40 | 76 | V 40 | - | 76 | 125 | M 5 | 98 | M 10 | 98 | 55 | GN 911-M10-55 |
Під замовлення
|
4250
|
|||
| GN 134.1-B50-B50-2-SW | - | B 50 | 76 | - | B 50 | 76 | 125 | M 6 | 98 | M 10 | 98 | 55 | GN 911-M10-55 |
Під замовлення
|
5141
|
|||
| GN 134.1-B50-V50-2-SW | - | B 50 | 76 | V 50 | - | 76 | 125 | M 6 | 98 | M 10 | 98 | 55 | GN 911-M10-55 |
Під замовлення
|
5109
|
|||
| GN 134.1-V30-B30-2-SW | V 30 | - | 50 | - | B 30 | 50 | 79.5 | M 4 | 68 | M 8 | 68 | 33.5 | GN 911-M8-32 |
Під замовлення
|
3979
|
|||
| GN 134.1-V30-V30-2-SW | V 30 | - | 50 | V 30 | - | 50 | 79.5 | M 4 | 68 | M 8 | 68 | 33.5 | GN 911-M8-32 |
Під замовлення
|
2984
|
|||
| GN 134.1-V40-B40-2-SW | V 40 | - | 76 | - | B 40 | 76 | 125 | M 5 | 98 | M 10 | 98 | 55 | GN 911-M10-55 |
Під замовлення
|
4250
|
|||
| GN 134.1-V40-V40-2-SW | V 40 | - | 76 | V 40 | - | 76 | 125 | M 5 | 98 | M 10 | 98 | 55 | GN 911-M10-55 |
Під замовлення
|
4266
|
|||
| GN 134.1-V50-B50-2-SW | V 50 | - | 76 | - | B 50 | 76 | 125 | M 6 | 98 | M 10 | 98 | 55 | GN 911-M10-55 |
Під замовлення
|
5245
|
|||
| GN 134.1-V50-V50-2-SW | V 50 | - | 76 | V 50 | - | 76 | 125 | M 6 | 98 | M 10 | 98 | 55 | GN 911-M10-55 |
Під замовлення
|
5286
|
Характеристики
Артикул
№ 2: з чотирма затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
із пластиковим покриттям
чорний колір RAL 9005, текстуроване оздоблення SW
Затискні отвори механічно не оброблені
Елементи кріплення / компоненти перенесення
Гвинт із головкою під торцевий ключ DIN 912
Шестигранні гайки DIN 985
Втулки, що центрують, ведена деталь
Нержавіюча сталь AISI 304
Аксесуари
- Затискні втулки GN 911
особливості та сфери застосування
Затискачі лінійного приводу GN 134.1 зазвичай поставляються кріпляться тільки в комплекті з квадратним лінійним приводом та для контролю роботи.
Кріпильні канали для веденої деталі завжди розташовуються у кришці отвору d1 та/або у квадраті s1. Центруючі втулки в наскрізному отворі не допускають осьовий зазор. Ширина s1 квадрата вирівнюється за розмірами із зазором квадратних лінійних приводів.
Квадратний s2 затискач лінійного приводу поставляється у необробленому стані та стандартній конструкції.
Це стандартні затискні гвинти з торцевою головкою із шестигранним поглибленням DIN 912. Вони можуть бути замінені затискними втулками GN 911 (код виробу див. у таблиці з розмірами).
