Лінійні приводи переміщення L ходу 350-1520 мм GN 291

Друк

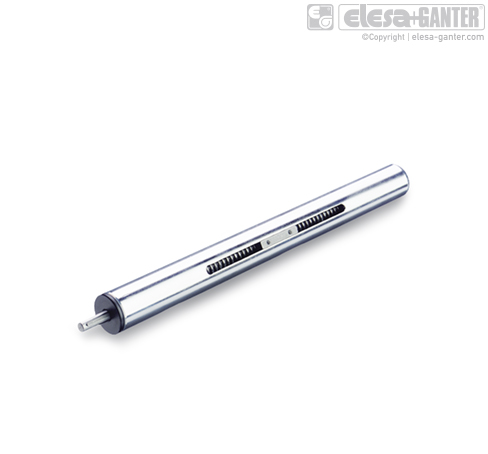

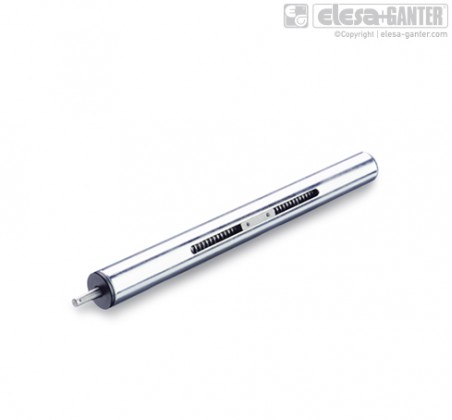

Лінійні приводи переміщення L ходу 350-1520 мм GN 291 – фото 1

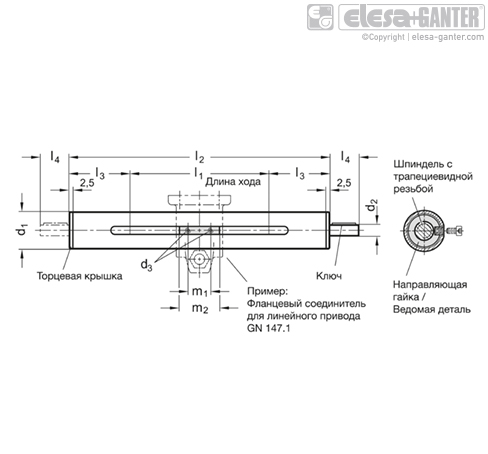

Лінійні приводи переміщення L ходу 350-1520 мм GN 291 – Креслення 1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 291 Сталь / нержавіюча сталь, з правим або лівим різьбленням
Артікул Макс. ход Шпиндельс резьбовым концом d1 d2 f7 l1 d3 l2 m1 l3 l4 m2 Для ключа DIN 6885 В наявності Ціна
GN 291-18-165-L1-SCR 350 TR10x3 18 6 165 M 3 l1+140 17 70 16 24 A2x2x12 Так
16424 грн
Детальніше
GN 291-18-165-R1-SCR 350 TR10x3 18 6 165 M 3 l1+140 17 70 16 24 A2x2x12 Так
16421 грн
Детальніше
GN 291-18-265-L1-SCR 350 TR10x3 18 6 265 M 3 l1+140 17 70 16 24 A2x2x12 Так
17255 грн
Детальніше
GN 291-18-265-R1-SCR 350 TR10x3 18 6 265 M 3 l1+140 17 70 16 24 A2x2x12 Так
18082 грн
Детальніше
GN 291-18-65-L1-SCR 350 TR10x3 18 6 65 M 3 l1+140 17 70 16 24 A2x2x12 Так
14760 грн
Детальніше
GN 291-18-65-R1-SCR 350 TR10x3 18 6 65 M 3 l1+140 17 70 16 24 A2x2x12 Так
13628 грн
Детальніше
GN 291-30-100-L1-SCR 1250 TR14x4 30 8 100 M 4 l1+205 23 102.5 16 38 A2x2x12 Так
19967 грн
Детальніше
GN 291-30-100-R1-SCR 1250 TR14x4 30 8 100 M 4 l1+205 23 102.5 16 38 A2x2x12 Так
19861 грн
Детальніше
GN 291-30-150-L1-SCR 1250 TR14x4 30 8 150 M 4 l1+205 23 102.5 16 38 A2x2x12 Так
19598 грн
Детальніше
GN 291-30-150-R1-SCR 1250 TR14x4 30 8 150 M 4 l1+205 23 102.5 16 38 A2x2x12 Так
20966 грн
Детальніше
GN 291-30-200-L1-SCR 1250 TR14x4 30 8 200 M 4 l1+205 23 102.5 16 38 A2x2x12 Так
21969 грн
Детальніше
GN 291-30-200-R1-SCR 1250 TR14x4 30 8 200 M 4 l1+205 23 102.5 16 38 A2x2x12 Так
21963 грн
Детальніше
GN 291-30-300-L1-SCR 1250 TR14x4 30 8 300 M 4 l1+205 23 102.5 16 38 A2x2x12 Так
22488 грн
Детальніше
GN 291-30-300-R1-SCR 1250 TR14x4 30 8 300 M 4 l1+205 23 102.5 16 38 A2x2x12 Так
23965 грн
Детальніше
GN 291-40-170-L1-SCR 1570 TR20x4 40 12 170 M 5 l1+235 42 117.5 17 54 A4x4x12 Так
23288 грн
Детальніше
GN 291-40-170-R1-SCR 1570 TR20x4 40 12 170 M 5 l1+235 42 117.5 17 54 A4x4x12 Так
23288 грн
Детальніше
GN 291-40-220-L1-SCR 1570 TR20x4 40 12 220 M 5 l1+235 42 117.5 17 54 A4x4x12 Під замовлення Під замовлення
22750 грн
Детальніше
GN 291-40-220-R1-SCR 1570 TR20x4 40 12 220 M 5 l1+235 42 117.5 17 54 A4x4x12 Так
24289 грн
Детальніше
GN 291-40-270-L1-SCR 1570 TR20x4 40 12 270 M 5 l1+235 42 117.5 17 54 A4x4x12 Під замовлення Під замовлення
23715 грн
Детальніше
GN 291-40-270-R1-SCR 1570 TR20x4 40 12 270 M 5 l1+235 42 117.5 17 54 A4x4x12 Так
23715 грн
Детальніше
GN 291-40-320-L1-SCR 1570 TR20x4 40 12 320 M 5 l1+235 42 117.5 17 54 A4x4x12 Під замовлення Під замовлення
24678 грн
Детальніше
GN 291-40-320-R1-SCR 1570 TR20x4 40 12 320 M 5 l1+235 42 117.5 17 54 A4x4x12 Так
26297 грн
Детальніше
GN 291-40-70-L1-SCR 1570 TR20x4 40 12 70 M 5 l1+235 42 117.5 17 54 A4x4x12 Під замовлення Під замовлення
20489 грн
Детальніше
GN 291-40-70-R1-SCR 1570 TR20x4 40 12 70 M 5 l1+235 42 117.5 17 54 A4x4x12 Так
19862 грн
Детальніше
GN 291-50-115-L1-SCR 1565 TR20x4 50 12 115 M 6 l1+240 42 120 18 54 A4x4x12 Під замовлення Під замовлення
21247 грн
Детальніше
GN 291-50-115-R1-SCR 1565 TR20x4 50 12 115 M 6 l1+240 42 120 18 54 A4x4x12 Так
21247 грн
Детальніше
GN 291-50-215-L1-SCR 1565 TR20x4 50 12 215 M 6 l1+240 42 120 18 54 A4x4x12 Під замовлення Під замовлення
23239 грн
Детальніше
GN 291-50-215-R1-SCR 1565 TR20x4 50 12 215 M 6 l1+240 42 120 18 54 A4x4x12 Так
24798 грн
Детальніше
GN 291-50-265-L1-SCR 1565 TR20x4 50 12 265 M 6 l1+240 42 120 18 54 A4x4x12 Під замовлення Під замовлення
24235 грн
Детальніше
GN 291-50-265-R1-SCR 1565 TR20x4 50 12 265 M 6 l1+240 42 120 18 54 A4x4x12 Так
24235 грн
Детальніше
GN 291-50-315-L1-SCR 1565 TR20x4 50 12 315 M 6 l1+240 42 120 18 54 A4x4x12 Так
25232 грн
Детальніше
GN 291-50-315-R1-SCR 1565 TR20x4 50 12 315 M 6 l1+240 42 120 18 54 A4x4x12 Так
26868 грн
Детальніше
GN 291-50-65-L1-SCR 1565 TR20x4 50 12 65 M 6 l1+240 42 120 18 54 A4x4x12 Так
20251 грн
Детальніше
GN 291-50-65-R1-SCR 1565 TR20x4 50 12 65 M 6 l1+240 42 120 18 54 A4x4x12 Так
21693 грн
Детальніше
GN 291-60-220-L1-SCR 1520 TR24x5 60 14 220 M 8 l1+285 58 142.5 19 70 A5x5x16 Під замовлення Під замовлення
26778 грн
Детальніше
GN 291-60-220-R1-SCR 1520 TR24x5 60 14 220 M 8 l1+285 58 142.5 19 70 A5x5x16 Так
27017 грн
Детальніше
GN 291-60-720-L1-SCR 1520 TR24x5 60 14 720 M 8 l1+285 58 142.5 19 70 A5x5x16 Під замовлення Під замовлення
39659 грн
Детальніше
GN 291-60-720-R1-SCR 1520 TR24x5 60 14 720 M 8 l1+285 58 142.5 19 70 A5x5x16 Так
39662 грн
Детальніше
Характеристики

Типи
Тип R1: Праве різьблення, цапфа на одному кінці
Тип R2*: Праве різьблення, цапфа на обох кінцях
Тип L1: Ліва різьблення, цапфа на одному кінці
Тип L2*: Ліва різьба, цапфа на обох кінцях
* Зазвичай відсутні на складі
Напрямна трубка
Варіант виконання зі сталі
Трубка DIN 2391
Сталь хромована SCR
Варіант виконання з нержавіючої сталі*
Трубка DIN 2462
Нержавіюча сталь AISI 304 NI
* Зазвичай відсутні на складі
Шпиндель з трапецеїдальним різьбленням
Відповідно сталь, нержавіюча сталь AISI 303
Шарикопідшипник
Гайка гвинтової передачі
Гарматна бронза
Торцева заглушка
Пластик

особливості та сфери застосування

Крім стандартних довжин ходу, зазначених у таблиці вище для лінійних приводів, будь-який хід у межах максимальної довжини ходу також можливий.

Крім широкого асортименту затискних з'єднувачів для труб, існує безліч різних деталей для фіксації лінійних приводів і для конструювання з'єднувачів лінійного приводу.

Для вимірювання зміщення та позиціонування з'єднувачів для лінійного приводу можуть бути встановлені цифрові, а також аналогові датчики положення і, крім того, напрямна трубка може бути забезпечена поздовжньою шкалою.


Технічний опис та навантаження

Лінійний привід Ø Fx в Н Fy в Н - - Fz в Н - - Mx в Нм My в Нм Mz в Нм
l = 500 l = 1000 l = 1500 l = 500 l = 1000 l = 1500 - - -
18 400 80 - - 65 - - 1.5 4.5 4.5
30 850 500 70 15 550 55 10 6.5 15 15
40 1100 2150 250 65 1900 150 50 15 42 42
50 1750 3100 650 150 3100 650 150 29 69 69
60 2600 4550 1500 400 4550 1400 350 45 125 125

Дані про навантаження застосовуються до лінійних приводів GN 291 виготовлених із сталі (SCR) або нержавіючої сталі (NI). Зазначені сили Fy та Fz згинають напрямну трубку приблизно на 0,5 мм.

Дані про навантаження застосовуються до лінійних приводів GN 291 виготовлені зі сталі (SCR) або нержавіючої сталі (NI). Зазначені зусилля Fy та Fz згинають напрямну трубку приблизно на 0,5 мм.

Опис

Провідна гайка рухається в осьовому напрямку по шпинделю лінійного приводу, з трапецеїдальним різьбленням і спирається на шарикопідшипники. Толкатель запобігає провертанню у зворотному напрямку і створює зв'язок з різними з'єднувачами лінійного приводу. Лінійні приводи призначені для ручного керування (маховик).

Точність позиціонування становить 0,2 мм при довжині ходу 300 мм, максимальне відхилення у зворотному напрямку – 0,1 мм.

Доступні напрямні трубки із хромованої сталі (SCR) або корозійностійкі з нержавіючої сталі (NI). Вони виготовлені з діапазоном допуску труб із прецизійної сталі DIN 2391 або DIN 2462.

Велика різноманітність різних деталей доступна в проекті затискача для труб для фіксації лінійних приводів на місці та для їх модернізації до затискачів лінійного приводу.

Крім того, цифрові датчики положення (DD52R / DD51) можуть бути прикріплені для вимірювання зміщення або визначення позиції.

Там, де виникають високі торсіонні сили Mx, перевагу слід віддати лінійним приводам із квадратною трубою або лінійним приводам із двома трубами.

Доступні різноманітні деталі із проекту затискачів для труб також для цієї конструкції. Затискачі для лінійного приводу складені з елементів, що складаються з двох частин, щоб до точності квадратних труб не пред'являлися будь-які спеціальні вимоги.
