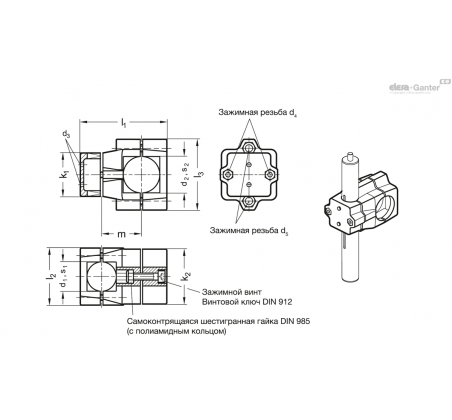

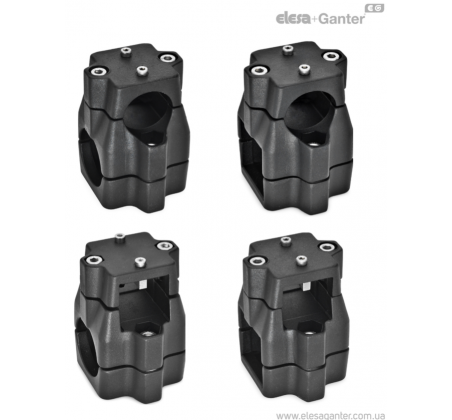

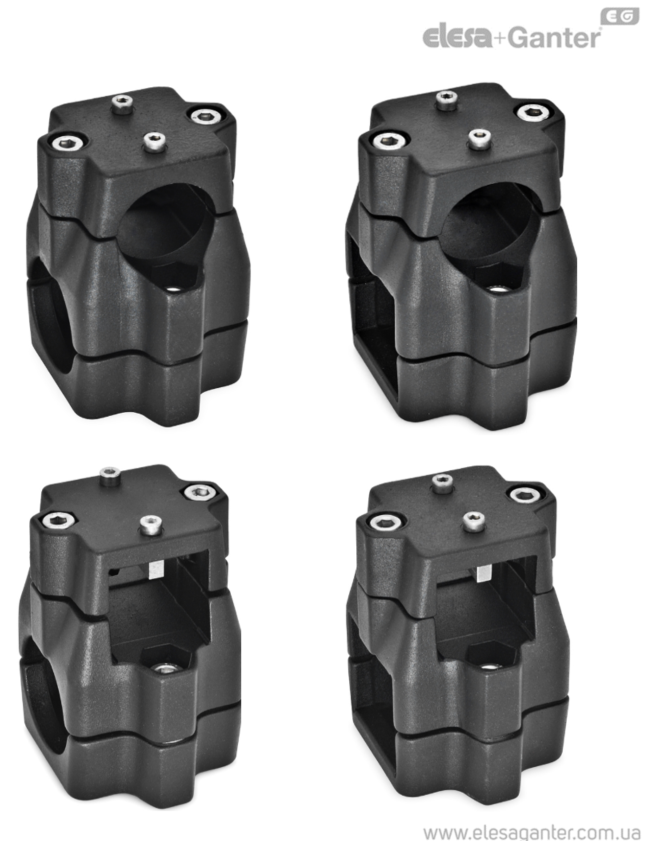

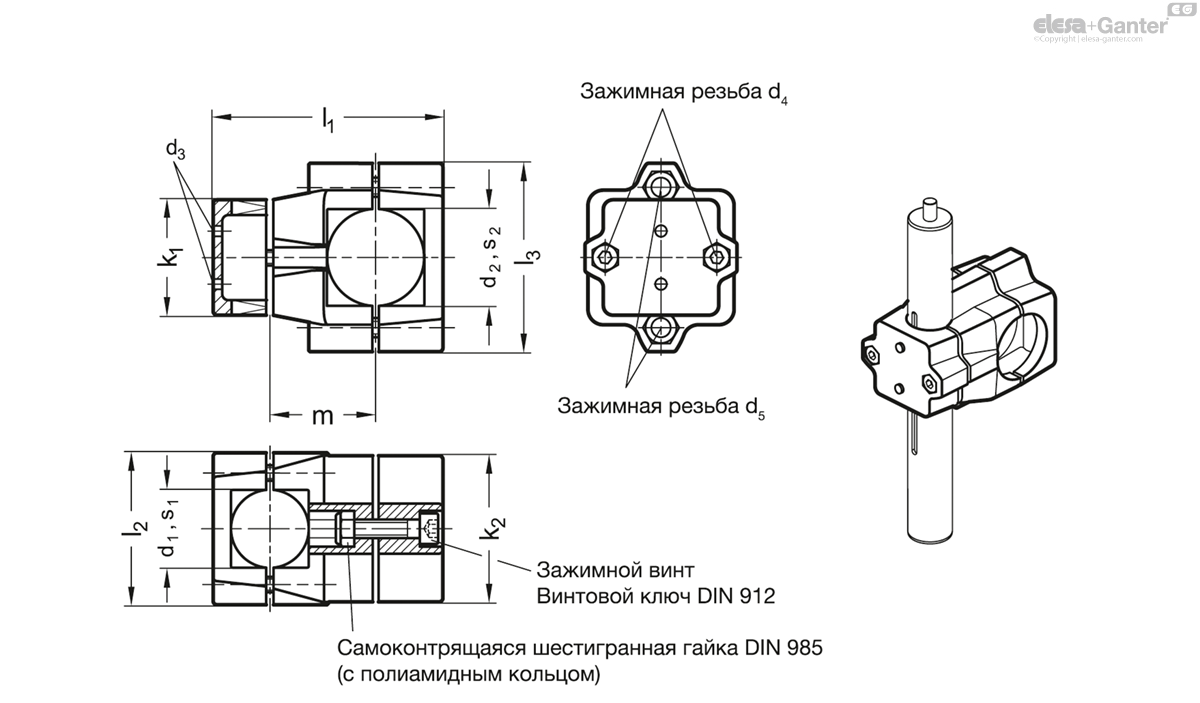

Затискачі лінійного приводу нерівні розміри отворів d1/s1 та d2/s2 GN 135.1
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 135.1 Алюміній пластикове покриття чорний колір
| Артікул | s1 | d1 | k1 | s2 | d2 | k2 | l1 | d3 | l2 | d4 | d5 | l3 | m | Затиск комплекти для d4 | Затиск комплекти для d5 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 135.1-B30-B40-2-SW | - | B 30 | 60 | - | B 40 | 76 | 120 | M 4 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 |
Під замовлення
|
5109
|
|||
| GN 135.1-B30-B50-2-SW | - | B 30 | 60 | - | B 50 | 76 | 120 | M 5 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 |
Під замовлення
|
5100
|
|||
| GN 135.1-B30-V40-2-SW | - | B 30 | 60 | V 40 | - | 76 | 120 | M 4 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 | Так |
5104
|
|||
| GN 135.1-B30-V50-2-SW | - | B 30 | 60 | V 50 | - | 76 | 120 | M 5 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 |
Під замовлення
|
5112
|
|||
| GN 135.1-B40-B50-2-SW | - | B 40 | 60 | - | B 50 | 76 | 120 | M 6 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 |
Під замовлення
|
5123
|
|||
| GN 135.1-B40-V50-2-SW | - | B 40 | 60 | V 50 | - | 76 | 120 | M 6 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 |
Під замовлення
|
5100
|
|||
| GN 135.1-V30-B40-2-SW | V 30 | - | 60 | - | B 40 | 76 | 120 | M 4 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 |
Під замовлення
|
5134
|
|||
| GN 135.1-V30-B50-2-SW | V 30 | - | 60 | - | B 50 | 76 | 120 | M 5 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 |
Під замовлення
|
5120
|
|||
| GN 135.1-V30-V40-2-SW | V 30 | - | 60 | V 40 | - | 76 | 120 | M 4 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 |
Під замовлення
|
5102
|
|||
| GN 135.1-V30-V50-2-SW | V 30 | - | 60 | V 50 | - | 76 | 120 | M 5 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 |
Під замовлення
|
5108
|
|||
| GN 135.1-V40-B50-2-SW | V 40 | - | 60 | - | B 50 | 76 | 120 | M 6 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 |
Під замовлення
|
5106
|
|||
| GN 135.1-V40-V50-2-SW | V 40 | - | 60 | V 50 | - | 76 | 120 | M 6 | 79 | M 8 | M 10 | 98 | 55 | 911-M8-55 | 911-M10-55 |
Під замовлення
|
5094
|
Характеристики
Артикул
№ 2: з чотирма затискними гвинтами з нержавіючої сталі DIN 912
Алюміній
із пластиковим покриттям
чорний колір RAL 9005, текстуроване оздоблення SW
Затискні отвори механічно не оброблені
Елементи кріплення / компоненти перенесення
Гвинт із головкою під торцевий ключ DIN 912
Шестигранні гайки DIN 985
Втулки, що центрують, ведена деталь
Нержавіюча сталь AISI 304
Аксесуари
За окремим замовленням
- Затискачі лінійного приводу з невеликим зазором
- інші комбінації круглих та квадратних отворів
особливості та сфери застосування
Затискачі лінійного приводу GN 135.1 зазвичай поставляються, кріпляться тільки в комплекті з квадратним лінійним приводом і для контролю роботи.
Кріпильні канали для веденої деталі завжди розташовуються у кришці отвору d1 та/або у квадраті s1. Центруючі втулки в наскрізному отворі не допускають осьовий зазор. Ширина s1 квадрата вирівнюється за розмірами із зазором квадратних лінійних приводів.
Квадратний s2 затискач лінійного приводу поставляється у необробленому стані та стандартній конструкції.
Це стандартні затискні гвинти з торцевою головкою із шестигранним поглибленням DIN 912. Вони можуть бути замінені затискними втулками GN 911 (код виробу див. у таблиці з розмірами).
