Позиціонують настановні та опорні елементи GN 408.1-G

Друк

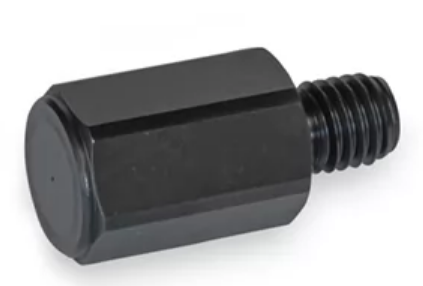

GN 408.1-B

Устаночні та опорні елементи

Сталь чорніння, обточена гладка поверхня контактна

GN 408.1-G

Позиціонують настановні та опорні елементи

Сталь чорніння, гладка поверхня відшліфована

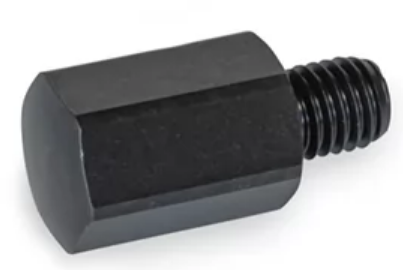

GN 408.1-K

Сталеві опорні елементи, що вгвинчуються

Сталь чорніння, сферична контактна поверхня

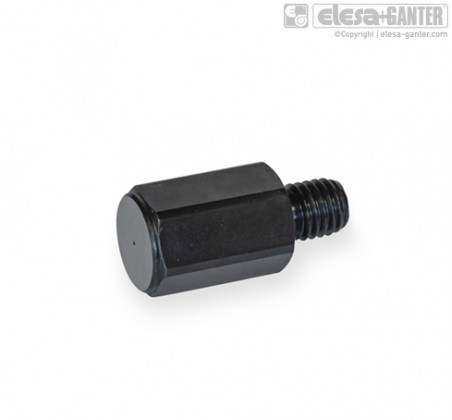

Позиціонують настановні та опорні елементи GN 408.1-G – фото 1

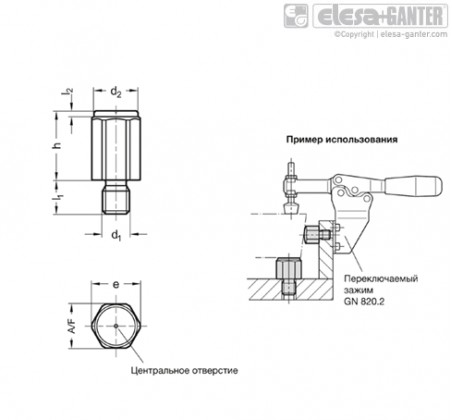

Позиціонують настановні та опорні елементи GN 408.1-G – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 408.1-G Сталь чорніння, гладка поверхня відшліфована

Артікул
Артікул	h ±₀.₀₁	A/F	d₁	d₂	e	l₁	l₂	В наявності	Ціна
GN 408.1-ST-10-M6-G	10	10	M6	10	11	8	0.8	Так	568 грн	Детальніше
GN 408.1-ST-10-M6-G Характеристики: h ±₀.₀₁ 10 A/F 10 d<sub>1</sub> M6 d₂ 10 e 11 l₁ 8 l₂ 0.8 568 грн Так До кошику
GN 408.1-ST-12-M8-G	12	13	M8	13	14.3	10	1	Так	627 грн	Детальніше
GN 408.1-ST-12-M8-G Характеристики: h ±₀.₀₁ 12 A/F 13 d<sub>1</sub> M8 d₂ 13 e 14.3 l₁ 10 l₂ 1 627 грн Так До кошику
GN 408.1-ST-16-M10-G	16	17	M10	17	18.7	12	1.2	Так	791 грн	Детальніше
GN 408.1-ST-16-M10-G Характеристики: h ±₀.₀₁ 16 A/F 17 d<sub>1</sub> M10 d₂ 17 e 18.7 l₁ 12 l₂ 1.2 791 грн Так До кошику
GN 408.1-ST-16-M6-G	16	10	M6	10	11	8	0.8	Під замовлення	567 грн	Детальніше
GN 408.1-ST-16-M6-G Характеристики: h ±₀.₀₁ 16 A/F 10 d<sub>1</sub> M6 d₂ 10 e 11 l₁ 8 l₂ 0.8 567 грн Під замовлення До кошику
GN 408.1-ST-20-M12-G	20	19	M12	19	20.9	14	1.6	Під замовлення	1127 грн	Детальніше
GN 408.1-ST-20-M12-G Характеристики: h ±₀.₀₁ 20 A/F 19 d<sub>1</sub> M12 d₂ 19 e 20.9 l₁ 14 l₂ 1.6 1127 грн Під замовлення До кошику
GN 408.1-ST-20-M8-G	20	13	M8	13	14.3	10	1	Під замовлення	673 грн	Детальніше
GN 408.1-ST-20-M8-G Характеристики: h ±₀.₀₁ 20 A/F 13 d<sub>1</sub> M8 d₂ 13 e 14.3 l₁ 10 l₂ 1 673 грн Під замовлення До кошику
GN 408.1-ST-25-M10-G	25	17	M10	17	18.7	12	1.2	Під замовлення	868 грн	Детальніше
GN 408.1-ST-25-M10-G Характеристики: h ±₀.₀₁ 25 A/F 17 d<sub>1</sub> M10 d₂ 17 e 18.7 l₁ 12 l₂ 1.2 868 грн Під замовлення До кошику
GN 408.1-ST-25-M16-G	25	27	M16	27	29.7	19	2	Під замовлення	1651 грн	Детальніше
GN 408.1-ST-25-M16-G Характеристики: h ±₀.₀₁ 25 A/F 27 d<sub>1</sub> M16 d₂ 27 e 29.7 l₁ 19 l₂ 2 1651 грн Під замовлення До кошику
GN 408.1-ST-25-M6-G	25	10	M6	10	11	8	0.8	Так	610 грн	Детальніше
GN 408.1-ST-25-M6-G Характеристики: h ±₀.₀₁ 25 A/F 10 d<sub>1</sub> M6 d₂ 10 e 11 l₁ 8 l₂ 0.8 610 грн Так До кошику
GN 408.1-ST-30-M8-G	30	13	M8	13	14.3	10	1	Так	740 грн	Детальніше
GN 408.1-ST-30-M8-G Характеристики: h ±₀.₀₁ 30 A/F 13 d<sub>1</sub> M8 d₂ 13 e 14.3 l₁ 10 l₂ 1 740 грн Так До кошику
GN 408.1-ST-32-M12-G	32	19	M12	19	20.9	14	1.6	Під замовлення	1211 грн	Детальніше
GN 408.1-ST-32-M12-G Характеристики: h ±₀.₀₁ 32 A/F 19 d<sub>1</sub> M12 d₂ 19 e 20.9 l₁ 14 l₂ 1.6 1211 грн Під замовлення До кошику
GN 408.1-ST-40-M10-G	40	17	M10	17	18.7	12	1.2	Під замовлення	823 грн	Детальніше
GN 408.1-ST-40-M10-G Характеристики: h ±₀.₀₁ 40 A/F 17 d<sub>1</sub> M10 d₂ 17 e 18.7 l₁ 12 l₂ 1.2 823 грн Під замовлення До кошику
GN 408.1-ST-40-M16-G	40	27	M16	27	29.7	19	2	Під замовлення	1780 грн	Детальніше
GN 408.1-ST-40-M16-G Характеристики: h ±₀.₀₁ 40 A/F 27 d<sub>1</sub> M16 d₂ 27 e 29.7 l₁ 19 l₂ 2 1780 грн Під замовлення До кошику
GN 408.1-ST-50-M12-G	50	19	M12	19	20.9	14	1.6	Під замовлення	1412 грн	Детальніше
GN 408.1-ST-50-M12-G Характеристики: h ±₀.₀₁ 50 A/F 19 d<sub>1</sub> M12 d₂ 19 e 20.9 l₁ 14 l₂ 1.6 1412 грн Під замовлення До кошику
GN 408.1-ST-60-M16-G	60	27	M16	27	29.7	19	2	Під замовлення	1909 грн	Детальніше
GN 408.1-ST-60-M16-G Характеристики: h ±₀.₀₁ 60 A/F 27 d<sub>1</sub> M16 d₂ 27 e 29.7 l₁ 19 l₂ 2 1909 грн Під замовлення До кошику

Характеристики

Типи
Тип G: Гладка контактна поверхня, шліфування
Сталь ST
загартований корпус
чорніння
Тип G
Контактна поверхня
відшліфований
За запитом
інші розміри
інші матеріали

особливості та сфери застосування

Настановні та опорні елементи GN 408.1 використовуються в конструкції пристроїв та інструментів для монтажу та позиціонування заготовок. Їх також можна використовувати як упори, натискні деталі або ніжки.

Тип G спеціально призначений для застосування у тих випадках, коли висота опорних поверхонь має бути максимально точною.
