Сталеві опорні елементи, що вгвинчуються GN 408.1-K

Друк

GN 408.1-B

Устаночні та опорні елементи

Сталь чорніння, обточена гладка поверхня контактна

GN 408.1-G

Позиціонують настановні та опорні елементи

Сталь чорніння, гладка поверхня відшліфована

GN 408.1-K

Сталеві опорні елементи, що вгвинчуються

Сталь чорніння, сферична контактна поверхня

Сталеві опорні елементи, що вгвинчуються GN 408.1-K – фото 1

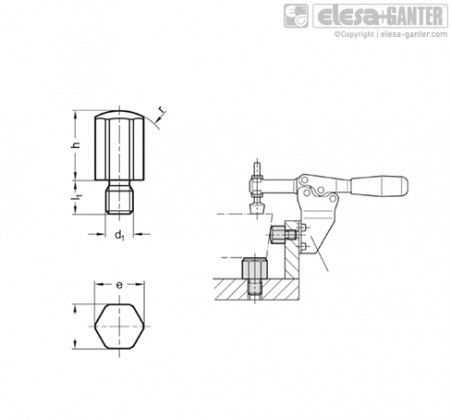

Сталеві опорні елементи, що вгвинчуються GN 408.1-K – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 408.1-K Сталь чорніння, сферична контактна поверхня

Артікул
Артікул	A/F	d₁	e	l₁	r	h ±₀.₀₅	В наявності	Ціна
GN 408.1-ST-10-M6-K	10	M6	11	8	15	10	Так	209 грн	Детальніше
GN 408.1-ST-10-M6-K Характеристики: A/F 10 d<sub>1</sub> M6 e 11 l₁ 8 r 15 h ±₀.₀₅ 10 209 грн Так До кошику
GN 408.1-ST-12-M8-K	13	M8	14.3	10	20	12	Так	228 грн	Детальніше
GN 408.1-ST-12-M8-K Характеристики: A/F 13 d<sub>1</sub> M8 e 14.3 l₁ 10 r 20 h ±₀.₀₅ 12 228 грн Так До кошику
GN 408.1-ST-16-M10-K	17	M10	18.7	12	30	16	Під замовлення	279 грн	Детальніше
GN 408.1-ST-16-M10-K Характеристики: A/F 17 d<sub>1</sub> M10 e 18.7 l₁ 12 r 30 h ±₀.₀₅ 16 279 грн Під замовлення До кошику
GN 408.1-ST-16-M6-K	10	M6	11	8	15	16	Так	213 грн	Детальніше
GN 408.1-ST-16-M6-K Характеристики: A/F 10 d<sub>1</sub> M6 e 11 l₁ 8 r 15 h ±₀.₀₅ 16 213 грн Так До кошику
GN 408.1-ST-20-M12-K	19	M12	20.9	14	35	20	Під замовлення	459 грн	Детальніше
GN 408.1-ST-20-M12-K Характеристики: A/F 19 d<sub>1</sub> M12 e 20.9 l₁ 14 r 35 h ±₀.₀₅ 20 459 грн Під замовлення До кошику
GN 408.1-ST-20-M8-K	13	M8	14.3	10	20	20	Під замовлення	239 грн	Детальніше
GN 408.1-ST-20-M8-K Характеристики: A/F 13 d<sub>1</sub> M8 e 14.3 l₁ 10 r 20 h ±₀.₀₅ 20 239 грн Під замовлення До кошику
GN 408.1-ST-25-M10-K	17	M10	18.7	12	30	25	Під замовлення	302 грн	Детальніше
GN 408.1-ST-25-M10-K Характеристики: A/F 17 d<sub>1</sub> M10 e 18.7 l₁ 12 r 30 h ±₀.₀₅ 25 302 грн Під замовлення До кошику
GN 408.1-ST-25-M16-K	27	M16	29.7	19	50	25	Під замовлення	763 грн	Детальніше
GN 408.1-ST-25-M16-K Характеристики: A/F 27 d<sub>1</sub> M16 e 29.7 l₁ 19 r 50 h ±₀.₀₅ 25 763 грн Під замовлення До кошику
GN 408.1-ST-25-M6-K	10	M6	11	8	15	25	Так	218 грн	Детальніше
GN 408.1-ST-25-M6-K Характеристики: A/F 10 d<sub>1</sub> M6 e 11 l₁ 8 r 15 h ±₀.₀₅ 25 218 грн Так До кошику
GN 408.1-ST-30-M8-K	13	M8	14.3	10	20	30	Так	258 грн	Детальніше
GN 408.1-ST-30-M8-K Характеристики: A/F 13 d<sub>1</sub> M8 e 14.3 l₁ 10 r 20 h ±₀.₀₅ 30 258 грн Так До кошику
GN 408.1-ST-32-M12-K	19	M12	20.9	14	35	32	Так	488 грн	Детальніше
GN 408.1-ST-32-M12-K Характеристики: A/F 19 d<sub>1</sub> M12 e 20.9 l₁ 14 r 35 h ±₀.₀₅ 32 488 грн Так До кошику
GN 408.1-ST-40-M10-K	17	M10	18.7	12	30	40	Так	335 грн	Детальніше
GN 408.1-ST-40-M10-K Характеристики: A/F 17 d<sub>1</sub> M10 e 18.7 l₁ 12 r 30 h ±₀.₀₅ 40 335 грн Так До кошику
GN 408.1-ST-40-M16-K	27	M16	29.7	19	50	40	Під замовлення	829 грн	Детальніше
GN 408.1-ST-40-M16-K Характеристики: A/F 27 d<sub>1</sub> M16 e 29.7 l₁ 19 r 50 h ±₀.₀₅ 40 829 грн Під замовлення До кошику
GN 408.1-ST-50-M12-K	19	M12	20.9	14	35	50	Під замовлення	555 грн	Детальніше
GN 408.1-ST-50-M12-K Характеристики: A/F 19 d<sub>1</sub> M12 e 20.9 l₁ 14 r 35 h ±₀.₀₅ 50 555 грн Під замовлення До кошику
GN 408.1-ST-60-M16-K	27	M16	29.7	19	50	60	Під замовлення	941 грн	Детальніше
GN 408.1-ST-60-M16-K Характеристики: A/F 27 d<sub>1</sub> M16 e 29.7 l₁ 19 r 50 h ±₀.₀₅ 60 941 грн Під замовлення До кошику

Характеристики

Типи
Тип K: Сферична контактна поверхня, обточування
Сталь ST
загартований корпус
чорніння
Тип K
Контактна поверхня
обточування
За запитом
інші розміри
інші матеріали

особливості та сфери застосування

Настановні та опорні елементи GN 408.1 використовуються в конструкції пристроїв та інструментів для монтажу та позиціонування заготовок. Їх також можна використовувати як упори, натискні деталі або ніжки.

На нерівних або похилих поверхнях, таких як необроблені деталі, вигнута опорна поверхня типу K забезпечує особливі переваги.
