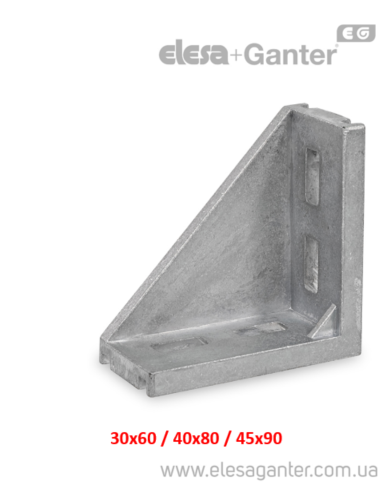

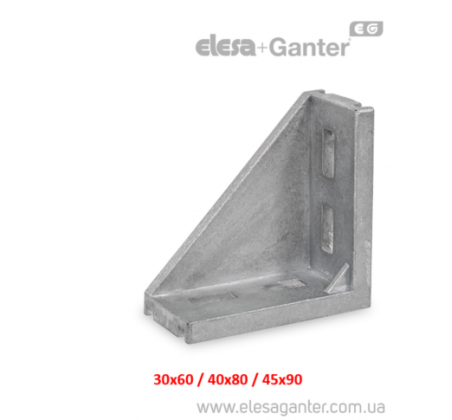

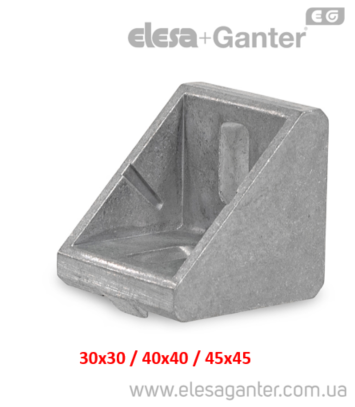

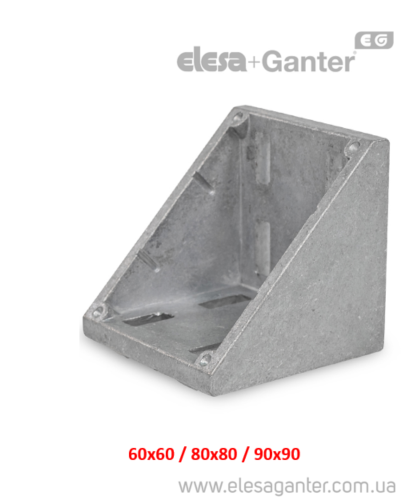

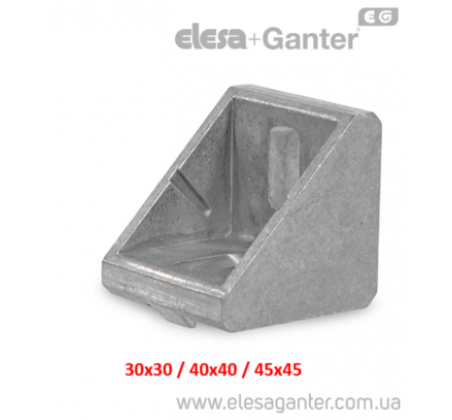

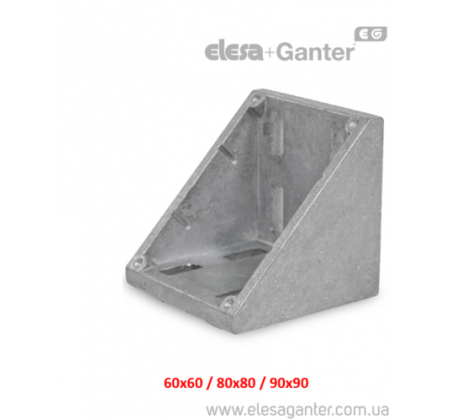

Кутники для кріплення та монтажу профілів GN 30b-A-AB
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
GN 30b-A-AB Алюміній гладка поверхня, поздовжні монтажні отвори

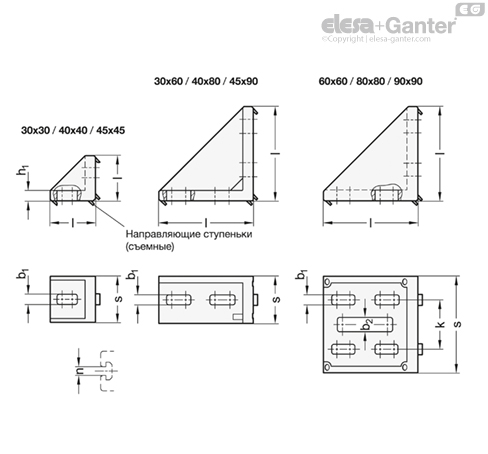

| Артікул | b1 для гвинта | b2* Для гвинта | s Nom рoзмiр | s Наружный размер | Довжина l nom рoзмiр | Довжина l зовнiшнiй розмiр | n | k | h1 | В наявності | Ціна | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 30b-30308-A-AB | M 6 | - | 30 | 28 | 30 | 27 | 8 | - | 5.5 | Так |
243
|
|||
| GN 30b-30608-A-AB | M 6 | - | 30 | 28 | 60 | 57 | 8** | - | 6 |
Під замовлення
|
449
|
|||
| GN 30b-404010-A-AB | M 8 | - | 40 | 38 | 40 | 36 | 10 | - | 5.5 | Так |
243
|
|||
| GN 30b-408010-A-AB | M 8 | - | 40 | 36 | 80 | 80 | 10** | - | 9 |
Під замовлення
|
589
|
|||
| GN 30b-454510-A-AB | M 8 | - | 45 | 42 | 45 | 41 | 10 | - | 9 | Так |
392
|
|||
| GN 30b-459010-A-AB | M 8 | - | 45 | 42 | 90 | 87 | 10** | - | 9.5 | Так |
690
|
|||
| GN 30b-60608-A-AB | M 6 | M 8 | 60 | 56 | 60 | 57 | 8** | 30 | 6 |
Під замовлення
|
565
|
|||
| GN 30b-808010-A-AB | M 8 | - | 80 | 74 | 80 | 76 | 10** | 40 | 8 |
Під замовлення
|
759
|
|||
| GN 30b-909010-A-AB | M 8 | - | 90 | 88 | 90 | 86 | 10** | 45 | 9.5 |
Під замовлення
|
1138
|
Характеристики
Типи
Тип A: без допоміжного приладдя
Кутовий кронштейн
Алюміній
гладка поверхня AB
Аксесуари
- Гайки для Т-подібних пазів GN 50b
- Гайки для Т-подібних пазів GN 51b
- Болти для Т-подібних пазів GN 52b
- Гайки з буртиком GN 53b
Варіанти складання / приклади застосування
особливості та сфери застосування
Кутові кронштейни GN 30b кріплять алюмінієві профілі до предметів, таких як столи та панелі або під прямим кутом один до одного. Механічна обробка профілю не є необхідною.
З'єднання може бути вільно розташованим і переміщатися за пазою. Для кріплення кутових кронштейнів до панелі або поперечному напрямку до алюмінієвого профілю необхідно видалити напрямні сходинки.
Залиште відгук про товар!
**За окремим замовленням елементи кріплення
- Гайки для Т-подібних пазів GN 50b
- Гайки для Т-подібних пазів GN 51b
- Болти для Т-подібних пазів GN 52b
- Гайки з буртиком GN 53b
