Посилені кутники кріплення профілів закритого типу GN 30b-C-ABSZS

Друк

GN 30b-A-AW

Кутові кронштейни кріплення профілів

Алюміній пофарбований, білий колір, монтажні отвори

GN 30b-A-AB

Кутники для кріплення та монтажу профілів

Алюміній гладка поверхня, поздовжні монтажні отвори

GN 30b-C-AWSZS

Кутовий кронштейн закритий типу з монтажним комплектом

Пофарбований алюміній, поліамідна кришка чорний колір, Т-подібні гайки та болти

GN 30b-C-ABSZS

Посилені кутники кріплення профілів закритого типу

Оцинкована сталь, поліамідна заглушка, кріплення: Т-подібні гайки та болти

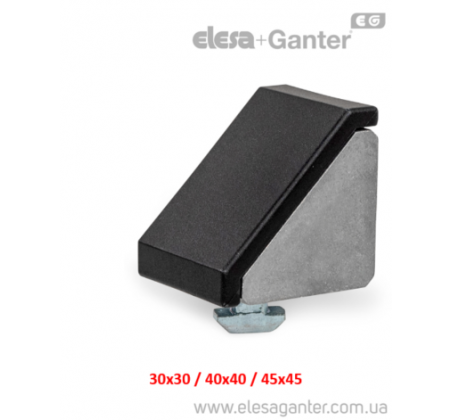

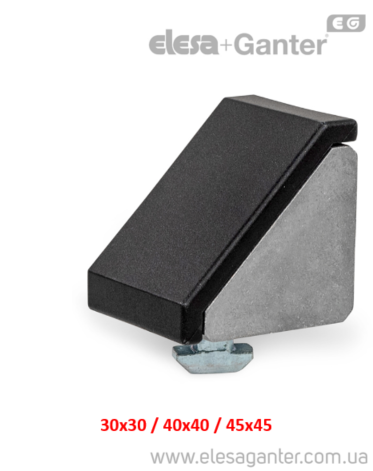

Посилені кутники кріплення профілів закритого типу GN 30b-C-ABSZS – фото 1

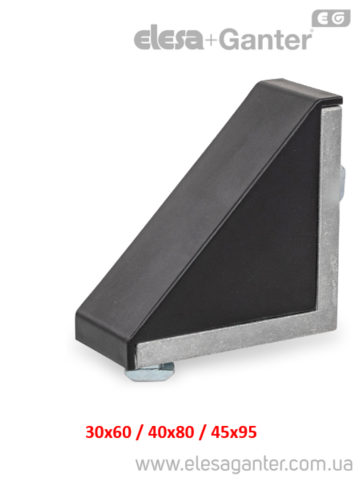

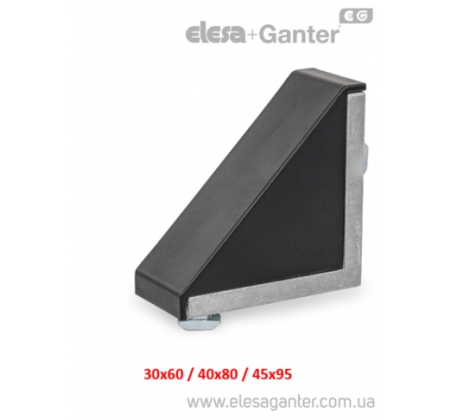

Посилені кутники кріплення профілів закритого типу GN 30b-C-ABSZS – фото 2

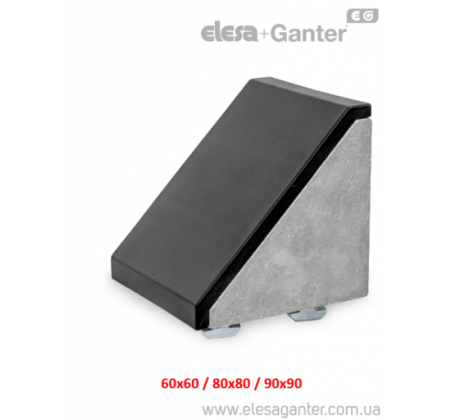

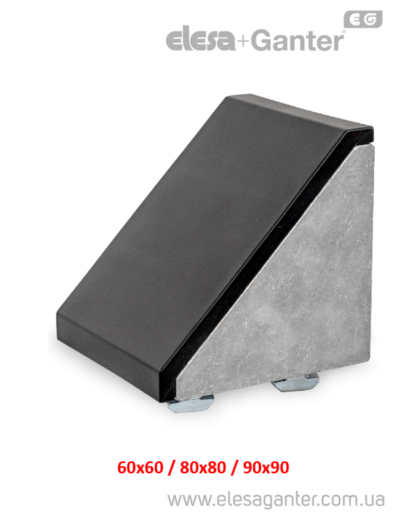

Посилені кутники кріплення профілів закритого типу GN 30b-C-ABSZS – фото 3

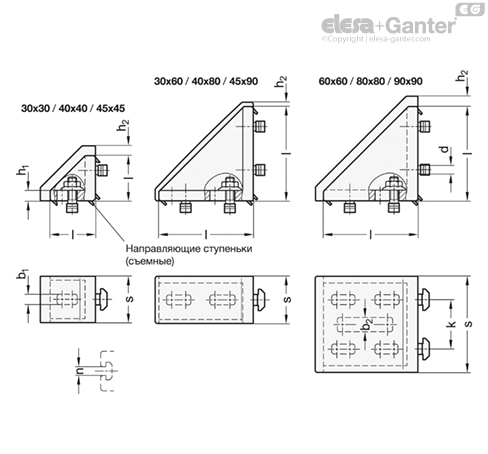

Посилені кутники кріплення профілів закритого типу GN 30b-C-ABSZS – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 30b-C-ABSZS Оцинкована сталь, поліамідна заглушка, кріплення: Т-подібні гайки та болти

Артікул
Артікул	b₁ для гвинта	b₂* Для гвинта	s Nom рoзмiр	s Наружный размер	Довжина l nom рoзмiр	Довжина l зовнiшнiй розмiр	d	n	h₂ ≈	k	h₁	В наявності	Ціна
GN 30b-30308-C-ABSZS	M 6	-	30	28	30	27	M 6	8	6	-	5.5	Так	434 грн	Детальніше
GN 30b-30308-C-ABSZS Характеристики: b₁ для гвинта M 6 b₂* Для гвинта - s Nom рoзмiр 30 s Наружный размер 28 Довжина l nom рoзмiр 30 Довжина l зовнiшнiй розмiр 27 d M 6 n 8 h₂ ≈ 6 k - h₁ 5.5 434 грн Так До кошику
GN 30b-30608-C-ABSZS	M 6	-	30	28	60	57	M 6	8**	3.5	-	6	Під замовлення	680 грн	Детальніше
GN 30b-30608-C-ABSZS Характеристики: b₁ для гвинта M 6 b₂* Для гвинта - s Nom рoзмiр 30 s Наружный размер 28 Довжина l nom рoзмiр 60 Довжина l зовнiшнiй розмiр 57 d M 6 n 8** h₂ ≈ 3.5 k - h₁ 6 680 грн Під замовлення До кошику
GN 30b-404010-C-ABSZS	M 8	-	40	38	40	36	M 8	10	6	-	5.5	Так	656 грн	Детальніше
GN 30b-404010-C-ABSZS Характеристики: b₁ для гвинта M 8 b₂* Для гвинта - s Nom рoзмiр 40 s Наружный размер 38 Довжина l nom рoзмiр 40 Довжина l зовнiшнiй розмiр 36 d M 8 n 10 h₂ ≈ 6 k - h₁ 5.5 656 грн Так До кошику
GN 30b-408010-C-ABSZS	M 8	-	40	36	80	80	M 8	10**	3.5	-	9	Під замовлення	1120 грн	Детальніше
GN 30b-408010-C-ABSZS Характеристики: b₁ для гвинта M 8 b₂* Для гвинта - s Nom рoзмiр 40 s Наружный размер 36 Довжина l nom рoзмiр 80 Довжина l зовнiшнiй розмiр 80 d M 8 n 10** h₂ ≈ 3.5 k - h₁ 9 1120 грн Під замовлення До кошику
GN 30b-454510-C-ABSZS	M 8	-	45	42	45	41	M 8	10	6	-	9	Так	526 грн	Детальніше
GN 30b-454510-C-ABSZS Характеристики: b₁ для гвинта M 8 b₂* Для гвинта - s Nom рoзмiр 45 s Наружный размер 42 Довжина l nom рoзмiр 45 Довжина l зовнiшнiй розмiр 41 d M 8 n 10 h₂ ≈ 6 k - h₁ 9 526 грн Так До кошику
GN 30b-459010-C-ABSZS	M 8	-	45	42	90	87	M 8	10**	3.5	-	9.5	Під замовлення	1007 грн	Детальніше
GN 30b-459010-C-ABSZS Характеристики: b₁ для гвинта M 8 b₂* Для гвинта - s Nom рoзмiр 45 s Наружный размер 42 Довжина l nom рoзмiр 90 Довжина l зовнiшнiй розмiр 87 d M 8 n 10** h₂ ≈ 3.5 k - h₁ 9.5 1007 грн Під замовлення До кошику
GN 30b-60608-C-ABSZS	M 6	M 8	60	56	60	57	M 6	8**	6.5	30	6	Під замовлення	1055 грн	Детальніше
GN 30b-60608-C-ABSZS Характеристики: b₁ для гвинта M 6 b₂* Для гвинта M 8 s Nom рoзмiр 60 s Наружный размер 56 Довжина l nom рoзмiр 60 Довжина l зовнiшнiй розмiр 57 d M 6 n 8** h₂ ≈ 6.5 k 30 h₁ 6 1055 грн Під замовлення До кошику
GN 30b-808010-C-ABSZS	M 8	-	80	74	80	76	M 8	10**	6.5	40	8	Під замовлення	1283 грн	Детальніше
GN 30b-808010-C-ABSZS Характеристики: b₁ для гвинта M 8 b₂* Для гвинта - s Nom рoзмiр 80 s Наружный размер 74 Довжина l nom рoзмiр 80 Довжина l зовнiшнiй розмiр 76 d M 8 n 10** h₂ ≈ 6.5 k 40 h₁ 8 1283 грн Під замовлення До кошику
GN 30b-909010-C-ABSZS	M 8	-	90	88	90	86	M 8	10**	6.5	45	9.5	Під замовлення	1602 грн	Детальніше
GN 30b-909010-C-ABSZS Характеристики: b₁ для гвинта M 8 b₂* Для гвинта - s Nom рoзмiр 90 s Наружный размер 88 Довжина l nom рoзмiр 90 Довжина l зовнiшнiй розмiр 86 d M 8 n 10** h₂ ≈ 6.5 k 45 h₁ 9.5 1602 грн Під замовлення До кошику

Характеристики

Типи
Тип C: з кріпильним комплектом та ковпачком
Кутовий кронштейн
Оцинкована сталь
гладка поверхня AB
Кріпильний комплект
Гайка для Т-подібних пазів та гвинт із головкою під торцевий ключ (для n = 8)
Болт для Т-подібних пазів та гайка з буртиком (для n = 10)
Оцинкована сталь SZ
Синій/жовтий пасивований
Ковпачок
Пластик (поліамід PA)
Чорний S

Варіанти складання / приклади застосування

особливості та сфери застосування

Кутові кронштейни GN 30b кріплять алюмінієві профілі до предметів, таких як столи та панелі або під прямим кутом один до одного. Механічна обробка профілю не є необхідною.

З'єднання може бути вільно розташованим і переміщатися за пазою. Для кріплення кутових кронштейнів до панелі або поперечному напрямку до алюмінієвого профілю необхідно видалити напрямні сходинки.

Ковпачки забезпечують візуально привабливий зовнішній вигляд та спрощують очищення (тип C).
