Пневматичні штифти стопорні нормально втягнуті GN 817.7-A

Друк

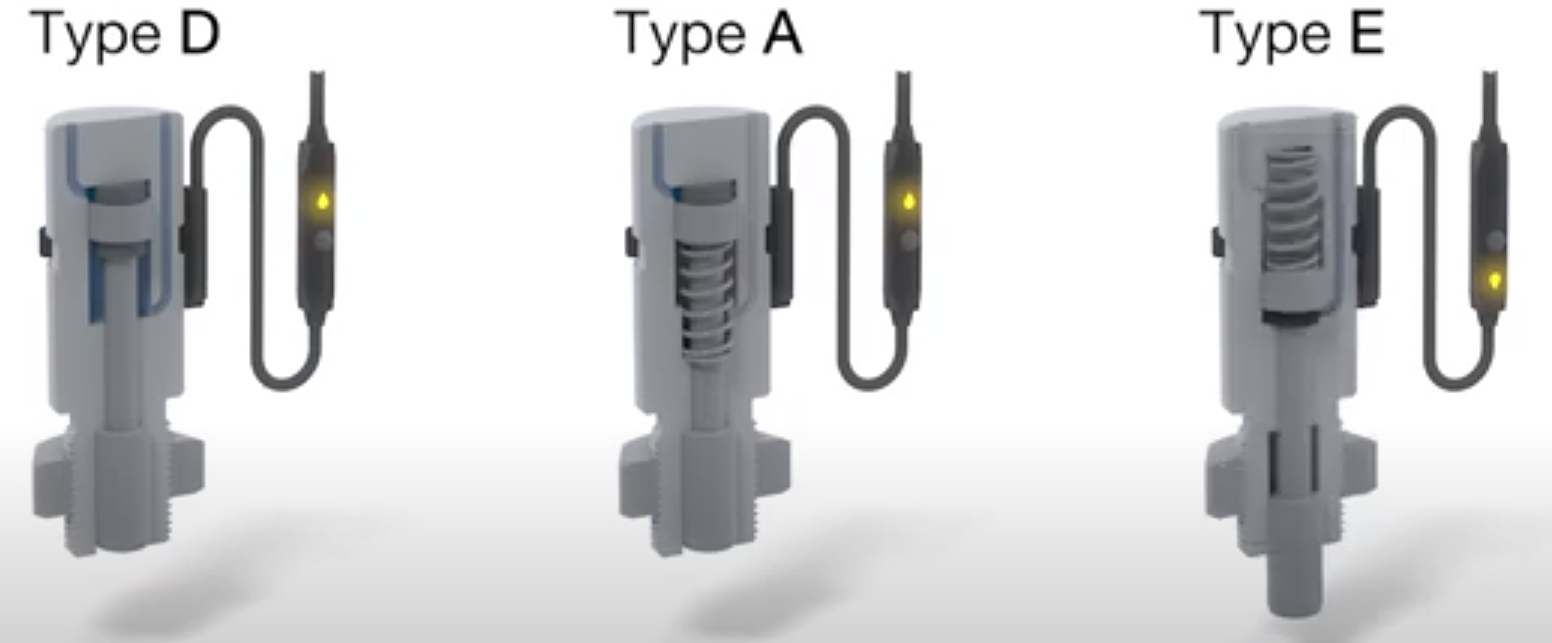

GN 817.7-D

Пневматичні штифтові замки двосторонньої дії герметичні

Нержавіюча сталь, витягування/втягування, ущільнення каучук та поліуретан, з датчиком положення/без

GN 817.7-A

Пневматичні штифти стопорні нормально втягнуті

Нержавіюча сталь, висування повітрям, втягування за рахунок пружини, ущільнення каучук та поліуретан, з датчиком /без

GN 817.7-E

Пневматичні стопорні замки із нормально висунутим стрижнем

Нержавіюча сталь, висування пружиною, втягування повітрям, ущільнення каучук та поліуретан, з датчиком/без

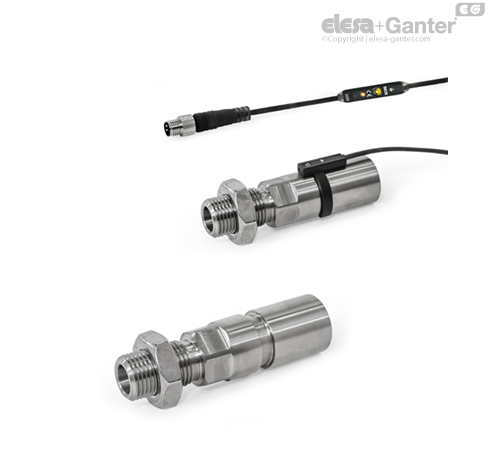

Пневматичні штифти стопорні нормально втягнуті GN 817.7-A – фото 1

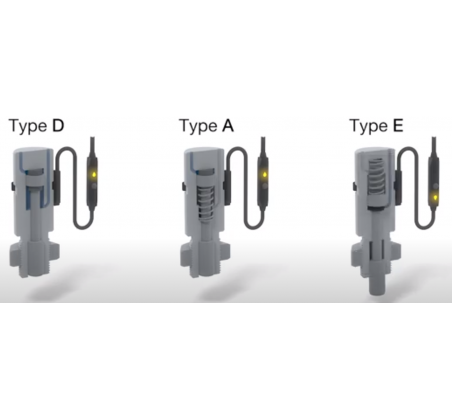

Пневматичні штифти стопорні нормально втягнуті GN 817.7-A – фото 2

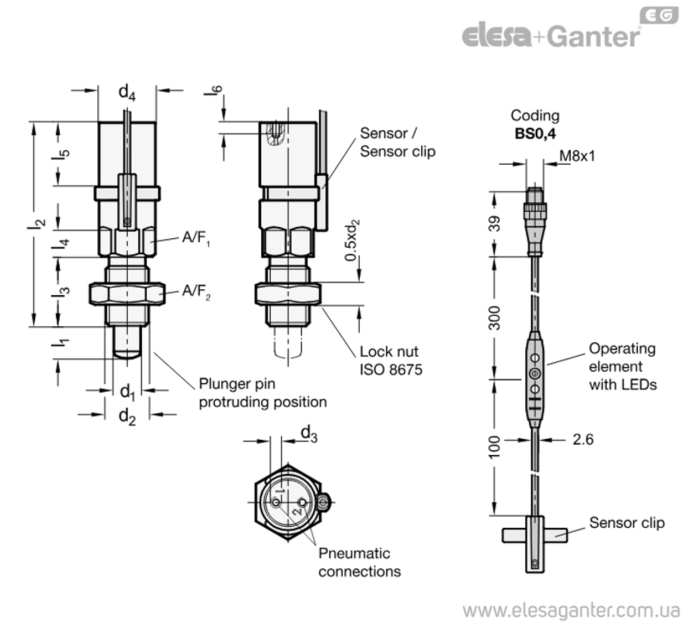

Пневматичні штифти стопорні нормально втягнуті GN 817.7-A – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 817.7-A Нержавіюча сталь, висування повітрям, втягування за рахунок пружини, ущільнення каучук та поліуретан, з датчиком /без

Артікул
Артікул	l₆ min	Сила пружины F в Н≈при втягивании	Сила пружины F в Н≈при вытягивании	d₂	l₁	d₃	l₂	A/F ₁	d₄	l₃	l₄	A/F ₂	l₅	d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇	В наявності	Ціна
GN 817.7-10-12-A-BS0,4	4	12	26	M 16 x 1.5	12	M 3	76	19	21	26	10	24	24	10	Під замовлення	11461 грн	Детальніше
GN 817.7-10-12-A-BS0,4 Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 12 Сила пружины F в Н≈при вытягивании 26 d₂ M 16 x 1.5 l₁ 12 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 26 l₄ 10 A/F ₂ 24 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 10 11461 грн Під замовлення До кошику
GN 817.7-10-12-A-OP	4	12	26	M 16 x 1.5	12	M 3	76	19	21	26	10	24	24	10	Під замовлення	5120 грн	Детальніше
GN 817.7-10-12-A-OP Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 12 Сила пружины F в Н≈при вытягивании 26 d₂ M 16 x 1.5 l₁ 12 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 26 l₄ 10 A/F ₂ 24 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 10 5120 грн Під замовлення До кошику
GN 817.7-12-15-A-BS0,4	4	12	26	M 20 x 1.5	15	M 3	76	19	21	34	10	30	24	12	Під замовлення	11613 грн	Детальніше
GN 817.7-12-15-A-BS0,4 Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 12 Сила пружины F в Н≈при вытягивании 26 d₂ M 20 x 1.5 l₁ 15 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 34 l₄ 10 A/F ₂ 30 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 12 11613 грн Під замовлення До кошику
GN 817.7-12-15-A-OP	4	12	26	M 20 x 1.5	15	M 3	76	19	21	34	10	30	24	12	Так	5280 грн	Детальніше
GN 817.7-12-15-A-OP Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 12 Сила пружины F в Н≈при вытягивании 26 d₂ M 20 x 1.5 l₁ 15 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 34 l₄ 10 A/F ₂ 30 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 12 5280 грн Так До кошику
GN 817.7-6-9-A-BS0,4	4	12	26	M 12 x 1.5	9	M 3	73	19	21	22	10	18	24	6	Під замовлення	11096 грн	Детальніше
GN 817.7-6-9-A-BS0,4 Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 12 Сила пружины F в Н≈при вытягивании 26 d₂ M 12 x 1.5 l₁ 9 d<sub>3</sub> M 3 l₂ 73 A/F ₁ 19 d₄ 21 l₃ 22 l₄ 10 A/F ₂ 18 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 6 11096 грн Під замовлення До кошику
GN 817.7-6-9-A-OP	4	12	26	M 12 x 1.5	9	M 3	73	19	21	22	10	18	24	6	Так	4739 грн	Детальніше
GN 817.7-6-9-A-OP Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 12 Сила пружины F в Н≈при вытягивании 26 d₂ M 12 x 1.5 l₁ 9 d<sub>3</sub> M 3 l₂ 73 A/F ₁ 19 d₄ 21 l₃ 22 l₄ 10 A/F ₂ 18 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 6 4739 грн Так До кошику
GN 817.7-8-12-A-BS0,4	4	12	26	M 16 x 1.5	12	M 3	76	19	21	26	10	24	24	8	Під замовлення	11494 грн	Детальніше
GN 817.7-8-12-A-BS0,4 Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 12 Сила пружины F в Н≈при вытягивании 26 d₂ M 16 x 1.5 l₁ 12 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 26 l₄ 10 A/F ₂ 24 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 8 11494 грн Під замовлення До кошику
GN 817.7-8-12-A-OP	4	12	26	M 16 x 1.5	12	M 3	76	19	21	26	10	24	24	8	Так	5154 грн	Детальніше
GN 817.7-8-12-A-OP Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 12 Сила пружины F в Н≈при вытягивании 26 d₂ M 16 x 1.5 l₁ 12 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 26 l₄ 10 A/F ₂ 24 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 8 5154 грн Так До кошику

Характеристики

Типи
Тип A: втягування пружиною
Позначення
OP: без запиту положення
BS0,4: запит положення з обох сторін, із заглушкою, кабель 0,4 м
Нержавіюча сталь AISI 303
Загартована поверхня штифта фіксатора
Ущільнення стрижня
Поліуретан PUR
Ущільнення поршня та кільцеве ущільнення
Бутадієнакрилонітрильний каучук (NBR)
Магніт
Неодим, залізо, бор (NdFeB)
Датчик
Корпус
Поліамід (PA), чорний колір
Кабель та заглушка
Зовнішня оболонка з поліуретану (PUR), чорний колір
тримач датчика
Поліацеталь (POM), чорний колір
Шестигранні гайки ISO 8675
Нержавіюча сталь AISI 304

Пневматичні параметри

Робочий тиск 4 - 6 бар

Робоче середовище Відфільтроване, сухе повітря, незмащене або змащене

Температурний діапазон -20 °C...+80 °C

Інструкції з монтажу датчика

Радіальне положення кабелю датчика може вільно визначатися під час встановлення тримача датчика.

Етапи монтажу:

1. Вставте датчик у тримач збоку.

2. Затягніть гвинт датчика із шестигранним отвором у головці.

3. Закріпіть тримач датчика в кільцевій канавці фіксатора і за необхідності відрегулюйте напрямки шляхом провертання.

4. При введенні в експлуатацію налаштуйте датчик на кінцеві положення за допомогою елемента керування або IO-Link відповідно до інструкцій з експлуатації, що постачаються разом із датчиком.

особливості та сфери застосування

Пневматичні фіксатори з нержавіючої сталі GN 817.7 можуть легко та безпечно інтегруватися в автоматизовані процеси та можуть розміщуватись у місцях, де неможлива ручна робота фіксаторів. Завдяки матеріалу, що використовується, фіксатори також підходять для більш агресивних середовищ.

Вбудований магніт дозволяє датчику запросити положення штифта фіксатора в електронному вигляді. Граничні значення (положення витягування та втягування) налаштовуються за допомогою елемента керування на кабелі датчика. Кожен посилає сигнал високого рівня, який відображається відповідним світлодіодним індикатором і може оброблятися, наприклад, системою керування машиною.

Доступ до електроніки датчика також можна отримати через IO-Link, що дозволяє встановлювати та зчитувати точки перемикання, а також блокувати кнопку налаштування на елементі керування. Для запобігання перешкодам на фіксатор не повинні впливати ніякі зовнішні магнітні поля. Пневматичні фіксатори поставляються із контргайкою. З позначенням BS0,4 датчик, тримач датчика та шестигранний ключ також поставляються у розібраному вигляді.

Електричні властивості датчика

Электрические свойства датчика
Функция выхода	2x Нормально разомкнутый (NO)
Тип выхода	2x PNP
Питающее напряжение	12 - 30 V DC
Непрерывный ток I_a	≤ 100 мA
Тип соединения	4-полюсный разъем M8x1,
Разъем (S)	свободное вращение с винтовым соединением с насечкой
Тип защиты

IP 67

-
Потребление энергии	≤ 15мА	-
Падение напряжения	≤ 2,2 В	-
Класс защиты	III	-
Температурный диапазон	-20 °C ... +75 °C	-
Устойчивость к ударным и вибрационным воздействиям	30 г, 11 мс / от 10 до 55 Гц, 1 мм	-
EMV	В соответствии с EN 60947-5-2	-
Защита от неправильной полярности	Да	-
Защита от короткого замыкания	Да	-
Подавление импульса активации	Да	-
Интерфейс связи	IO-Link (V1.0)	-
	Время цикла 2,3 мс	-
	Длина технологических данных 2 бита	-
	Структура технологических данных:	-
	Бит 0 = сигнал переключения Q₁	-
	Бит 1 = сигнал переключения Q₂	-
	Бит 2...7 = пустой	-
Сертификаты, декларации о соответствии

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 817.7.pdf

Залиште відгук про товар!

OP: без датчика положення
BS0,4: з датчиком положення штифта (висунутий / втягнутий), кабель 0,4 м, ІР 67

Аксесуари:

Кабель з роз'ємом GN 330
