Пневматичні стопорні замки із нормально висунутим стрижнем GN 817.7-E

Друк

GN 817.7-D

Пневматичні штифтові замки двосторонньої дії герметичні

Нержавіюча сталь, витягування/втягування, ущільнення каучук та поліуретан, з датчиком положення/без

GN 817.7-A

Пневматичні штифти стопорні нормально втягнуті

Нержавіюча сталь, висування повітрям, втягування за рахунок пружини, ущільнення каучук та поліуретан, з датчиком /без

GN 817.7-E

Пневматичні стопорні замки із нормально висунутим стрижнем

Нержавіюча сталь, висування пружиною, втягування повітрям, ущільнення каучук та поліуретан, з датчиком/без

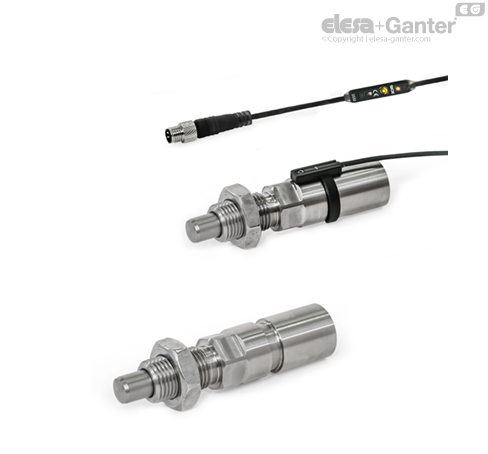

Пневматичні стопорні замки із нормально висунутим стрижнем GN 817.7-E – фото 1

Пневматичні стопорні замки із нормально висунутим стрижнем GN 817.7-E – фото 2

Пневматичні стопорні замки із нормально висунутим стрижнем GN 817.7-E – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 817.7-E Нержавіюча сталь, висування пружиною, втягування повітрям, ущільнення каучук та поліуретан, з датчиком/без

Артікул
Артікул	l₆ min	Сила пружины F в Н≈при втягивании	Сила пружины F в Н≈при вытягивании	d₂	l₁	d₃	l₂	A/F ₁	d₄	l₃	l₄	A/F ₂	l₅	d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇	В наявності	Ціна
GN 817.7-10-12-E-BS0,4	4	26	12	M 16 x 1.5	12	M 3	76	19	21	26	10	24	24	10	Так	12110 грн	Детальніше
GN 817.7-10-12-E-BS0,4 Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 26 Сила пружины F в Н≈при вытягивании 12 d₂ M 16 x 1.5 l₁ 12 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 26 l₄ 10 A/F ₂ 24 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 10 12110 грн Так До кошику
GN 817.7-10-12-E-OP	4	26	12	M 16 x 1.5	12	M 3	76	19	21	26	10	24	24	10	Так	5786 грн	Детальніше
GN 817.7-10-12-E-OP Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 26 Сила пружины F в Н≈при вытягивании 12 d₂ M 16 x 1.5 l₁ 12 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 26 l₄ 10 A/F ₂ 24 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 10 5786 грн Так До кошику
GN 817.7-12-15-E-BS0,4	4	26	12	M 20 x 1.5	15	M 3	76	19	21	34	10	30	24	12	Так	12326 грн	Детальніше
GN 817.7-12-15-E-BS0,4 Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 26 Сила пружины F в Н≈при вытягивании 12 d₂ M 20 x 1.5 l₁ 15 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 34 l₄ 10 A/F ₂ 30 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 12 12326 грн Так До кошику
GN 817.7-12-15-E-OP	4	26	12	M 20 x 1.5	15	M 3	76	19	21	34	10	30	24	12	Так	5983 грн	Детальніше
GN 817.7-12-15-E-OP Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 26 Сила пружины F в Н≈при вытягивании 12 d₂ M 20 x 1.5 l₁ 15 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 34 l₄ 10 A/F ₂ 30 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 12 5983 грн Так До кошику
GN 817.7-6-9-E-BS0,4	4	26	12	M 12 x 1.5	9	M 3	73	19	21	22	10	18	24	6	Так	11640 грн	Детальніше
GN 817.7-6-9-E-BS0,4 Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 26 Сила пружины F в Н≈при вытягивании 12 d₂ M 12 x 1.5 l₁ 9 d<sub>3</sub> M 3 l₂ 73 A/F ₁ 19 d₄ 21 l₃ 22 l₄ 10 A/F ₂ 18 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 6 11640 грн Так До кошику
GN 817.7-6-9-E-OP	4	26	12	M 12 x 1.5	9	M 3	73	19	21	22	10	18	24	6	Так	5373 грн	Детальніше
GN 817.7-6-9-E-OP Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 26 Сила пружины F в Н≈при вытягивании 12 d₂ M 12 x 1.5 l₁ 9 d<sub>3</sub> M 3 l₂ 73 A/F ₁ 19 d₄ 21 l₃ 22 l₄ 10 A/F ₂ 18 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 6 5373 грн Так До кошику
GN 817.7-8-12-E-BS0,4	4	26	12	M 16 x 1.5	12	M 3	76	19	21	26	10	24	24	8	Так	12198 грн	Детальніше
GN 817.7-8-12-E-BS0,4 Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 26 Сила пружины F в Н≈при вытягивании 12 d₂ M 16 x 1.5 l₁ 12 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 26 l₄ 10 A/F ₂ 24 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 8 12198 грн Так До кошику
GN 817.7-8-12-E-OP	4	26	12	M 16 x 1.5	12	M 3	76	19	21	26	10	24	24	8	Так	5884 грн	Детальніше
GN 817.7-8-12-E-OP Характеристики: l₆ min 4 Сила пружины F в Н≈при втягивании 26 Сила пружины F в Н≈при вытягивании 12 d₂ M 16 x 1.5 l₁ 12 d<sub>3</sub> M 3 l₂ 76 A/F ₁ 19 d₄ 21 l₃ 26 l₄ 10 A/F ₂ 24 l₅ 24 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 8 5884 грн Так До кошику

Характеристики

Типи
Тип E: витягування пружиною
Позначення
OP: без запиту положення
BS0,4: запит положення з обох сторін, із заглушкою, кабель 0,4 м
Нержавіюча сталь AISI 303
Загартована поверхня штифта фіксатора
Ущільнення стрижня
Поліуретан PUR
Ущільнення поршня та кільцеве ущільнення
Бутадієнакрилонітрильний каучук (NBR)
Магніт
Неодим, залізо, бор (NdFeB)
Датчик
Корпус
Поліамід (PA), чорний колір
Кабель та заглушка
Зовнішня оболонка з поліуретану (PUR), чорний колір
тримач датчика
Поліацеталь (POM), чорний колір
Шестигранні гайки ISO 8675
Нержавіюча сталь AISI 304

Електричні властивості датчика

Электрические свойства датчика
Функция выхода	2x Нормально разомкнутый (NO)
Тип выхода	2x PNP
Питающее напряжение	12 - 30 V DC
Непрерывный ток I_a	≤ 100 мA
Тип соединения	4-полюсный разъем M8x1,
Разъем (S)	свободное вращение с винтовым соединением с насечкой
Тип защиты

IP 67

-
Потребление энергии	≤ 15мА	-
Падение напряжения	≤ 2,2 В	-
Класс защиты	III	-
Температурный диапазон	-20 °C ... +75 °C	-
Устойчивость к ударным и вибрационным воздействиям	30 г, 11 мс / от 10 до 55 Гц, 1 мм	-
EMV	В соответствии с EN 60947-5-2	-
Защита от неправильной полярности	Да	-
Защита от короткого замыкания	Да	-
Подавление импульса активации	Да	-
Интерфейс связи	IO-Link (V1.0)	-
	Время цикла 2,3 мс	-
	Длина технологических данных 2 бита	-
	Структура технологических данных:	-
	Бит 0 = сигнал переключения Q₁	-
	Бит 1 = сигнал переключения Q₂	-
	Бит 2...7 = пустой	-
Сертификаты, декларации о соответствии

Пневматичні властивості

Робочий тиск 4 - 6 бар

Робоче середовище Відфільтроване, сухе повітря, незмащене або змащене

Температурний діапазон -20 °C...+80 °C

особливості та сфери застосування

Пневматичні фіксатори з нержавіючої сталі GN 817.7 можуть легко та безпечно інтегруватися в автоматизовані процеси та можуть розміщуватись у місцях, де неможлива ручна робота фіксаторів. Завдяки матеріалу, що використовується, фіксатори також підходять для більш агресивних середовищ.

Вбудований магніт дозволяє датчику запросити положення штифта фіксатора в електронному вигляді. Граничні значення (положення витягування та втягування) налаштовуються за допомогою елемента керування на кабелі датчика. Кожен посилає сигнал високого рівня, який відображається відповідним світлодіодним індикатором і може оброблятися, наприклад, системою керування машиною.

Доступ до електроніки датчика також можна отримати через IO-Link, що дозволяє встановлювати та зчитувати точки перемикання, а також блокувати кнопку налаштування на елементі керування. Для запобігання перешкодам на фіксатор не повинні впливати ніякі зовнішні магнітні поля. Пневматичні фіксатори поставляються із контргайкою. З позначенням BS0,4 датчик, тримач датчика та шестигранний ключ також поставляються у розібраному вигляді.

Інструкції з монтажу датчика

Радіальне положення кабелю датчика може вільно визначатися під час встановлення тримача датчика.

Етапи монтажу:

1. Вставте датчик у тримач збоку.

2. Затягніть гвинт датчика із шестигранним отвором у головці.

3. Закріпіть тримач датчика в кільцевій канавці фіксатора і за необхідності відрегулюйте напрямки шляхом провертання.

4. При введенні в експлуатацію налаштуйте датчик на кінцеві положення за допомогою елемента керування або IO-Link відповідно до інструкцій з експлуатації, що постачаються разом із датчиком.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 817.7.pdf

Залиште відгук про товар!

OP: без датчика положення
BS0,4: з датчиком положення штифта (висунутий / втягнутий), кабель 0,4 м, IP 67

Аксесуари:

Кабель з роз'ємом GN 330
