Петлі з кільцевим ущільненням герметизуючі ІР 69 CFAX-p-IP

Друк

CFAX-B-IP

Петлі з кільцевим ущільненням герметизуючі ІР 69

Технополімер, синтетичний каучук ущільнення, нікельована латунна різьбова втулка

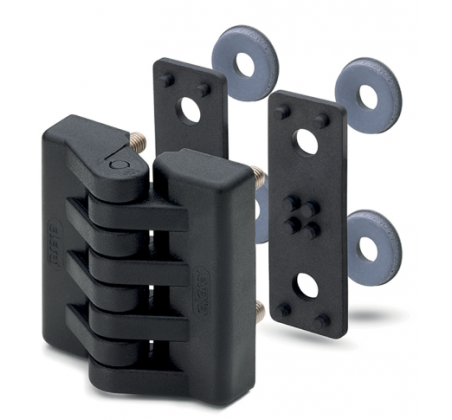

CFAX-p-IP

Петлі з кільцевим ущільненням герметизуючі ІР 69

Технополімер, синтетичний каучук ущільнення, нікельовані сталеві шпильки кріплення

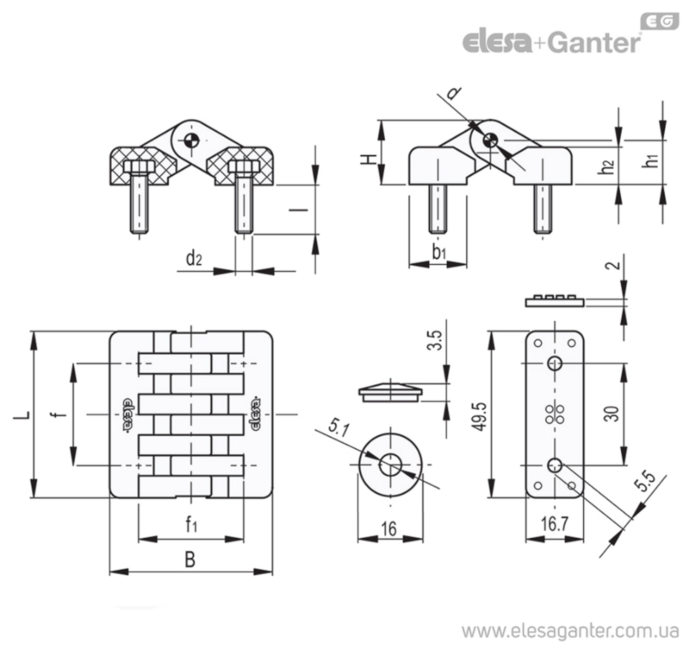

Петлі з кільцевим ущільненням герметизуючі ІР 69 CFAX-p-IP – Креслення 1

Петлі з кільцевим ущільненням герметизуючі ІР 69 CFAX-p-IP – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

CFAX-p-IP Технополімер, синтетичний каучук ущільнення, нікельовані сталеві шпильки кріплення

Артікул
Артікул	b₁	d	L	B	f±₀.₂₅	d₂	f₁ ±₀.₂₅	l	h₂	H	C#[Nm]	h₁	В наявності	Ціна
CFAX.49-p-M5x14-IP	17	4	49.5	48	30	M5	31	14	11	19	5	13	Так	584 грн	Детальніше
CFAX.49-p-M5x14-IP Характеристики: b₁ 17 d 4 L 49.5 B 48 f±₀.₂₅ 30 d₂ M5 f₁ ±₀.₂₅ 31 l 14 h₂ 11 H 19 C#[Nm] 5 h₁ 13 584 грн Так До кошику

характеристики

Матеріал
Високоеластичний технополімер на основі поліаміду (PA), чорний колір, матове оздоблення.
Штифт, що обертається
Технополімер на основі ацетальної смоли (POM), чорний колір.
Кільця ущільнювачів
Синтетичний каучук NBR з твердістю Шору 70, чорний колір, поставляються в розібраному вигляді.
Ущільнювальні шайби
Нержавіюча сталь A2 з кільцем ущільнювача з вулканізованого етилен-пропіленового каучуку, поставляються в розібраному вигляді.
Стандартні виконання
CFAX-p-IP: різьбові шпильки з нікельованої сталі.

Інструкції з монтажу

Встановіть прямокутні кільцеві ущільнення за петлею.
Встановіть петлю із зовнішнього боку дверей.
Поєднайте ущільнювальні шайби з отворами для кріплення, причому ущільнювальне кільце має бути спрямоване на двері.
Зафіксуйте петлю за допомогою гвинта необхідної довжини, виходячи з товщини дверей (CFAX-B-IP) або гайки (CFAX-p-IP).

особливості та сфери застосування

Кут повороту (приблизне значення)
Макс. 215 ° (-35 ° і + 180 °, де 0 ° - це умова, при якому дві поверхні, що з'єднуються знаходяться на одній площині).
Щоб не погіршити механічних характеристик петлі, не перевищуйте максимальний кут повороту.
Для вибору відповідного типу та правильної кількості петель для вашого виду застосування див. Рекомендації.
Особливості
Петлі CFAX-IP забезпечують герметичність із класом захисту аж до IP69K.
Клас захисту забезпечується в обох напрямках: зовні захисту всередину та навпаки.

Испытания на прочность	ОСЕВОЕ НАПРЯЖЕНИE		РАДИАЛЬНОЕ НАПРЯЖЕНИЕ		Напряжение под углом в 90°
Испытания на прочность
Описание	Максимальная рабочая нагрузка Ea [N]	Нагрузка на разрыв Ra [N]	Максимальная рабочая нагрузка Er [N]	Нагрузка на разрыв Rr [N]	Максимальная рабочая нагрузка E90 [N]	Нагрузка на разрыв R90 [N]
CFAX.49-B-M5-IP	400	2400	440	2760	170	1320
CFAX.49-p-M5x14-IP	370	3070	360	2400	200	900
