Бокові клинові затискачі притискної та упорної дії з опорним вушком GN 9190.2-P

Друк

GN 9190.2-E

Бокові клинові затискачі притискної та упорної дії з опорним вушком

Високоміцна сталь, зубчаста затискна поверхня притиску

GN 9190.2-P

Бокові клинові затискачі притискної та упорної дії з опорним вушком

Високоміцна сталь, призматична затискна поверхня притиску

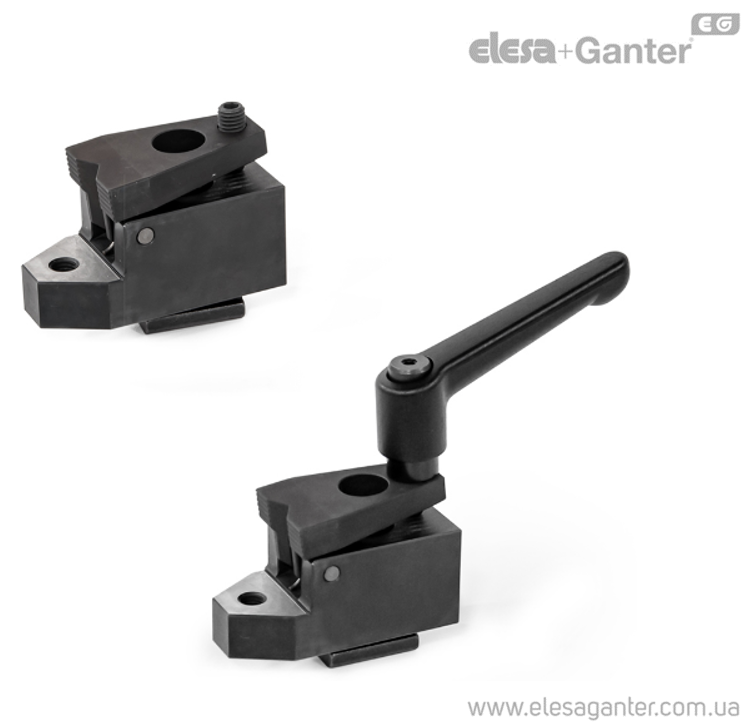

Бокові клинові затискачі притискної та упорної дії з опорним вушком GN 9190.2-P – фото 1

Бокові клинові затискачі притискної та упорної дії з опорним вушком GN 9190.2-P – Креслення 1

Бокові клинові затискачі притискної та упорної дії з опорним вушком GN 9190.2-P – Креслення 2

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 9190.2-P Високоміцна сталь, призматична затискна поверхня притиску

Артікул
Артікул	a Ширина паза	d₅ max	d₅ t min	Fs в кН	h₄ ±₀.₀₁	s \|затискн хiд\|	Макс.момент затяжкиMA, Н·м	b₁	b₂	d₁	d₂	l₁	d₃	h₂	l₂	d₄	l₃	l₄	h₃	h₁	l₆	l₅	В наявності	Ціна
GN 9190.2-10-M8-P-G	10	26	4	7	15	3	3	32	12.1	M 8	8.4	52	M 8	40	28	M 8	30	72.5	28	44	-	38	Під замовлення	21737 грн	Детальніше
GN 9190.2-10-M8-P-G Характеристики: a Ширина паза 10 d₅ max 26 d₅ t min 4 Fs в кН 7 h₄ ±₀.₀₁ 15 s \|затискн хiд\| 3 Макс.момент затяжкиMA, Н·м 3 b₁ 32 b₂ 12.1 d₁ M 8 d₂ 8.4 l₁ 52 d₃ M 8 h₂ 40 l₂ 28 d₄ M 8 l₃ 30 l₄ 72.5 h₃ 28 h₁ 44 l₆ - l₅ 38 21737 грн Під замовлення До кошику
GN 9190.2-10-M8-P-K	10	26	4	7	15	3	3	32	12.1	M 8	8.4	52	M 8	40	28	M 8	30	72.5	28	44	63	38	Під замовлення	22503 грн	Детальніше
GN 9190.2-10-M8-P-K Характеристики: a Ширина паза 10 d₅ max 26 d₅ t min 4 Fs в кН 7 h₄ ±₀.₀₁ 15 s \|затискн хiд\| 3 Макс.момент затяжкиMA, Н·м 3 b₁ 32 b₂ 12.1 d₁ M 8 d₂ 8.4 l₁ 52 d₃ M 8 h₂ 40 l₂ 28 d₄ M 8 l₃ 30 l₄ 72.5 h₃ 28 h₁ 44 l₆ 63 l₅ 38 22503 грн Під замовлення До кошику
GN 9190.2-14-M12-P-G	14	26	4	15	15	4	9	48	16	M 12	13	72	M 12	45	40	M 12	44	100	27	53	-	55	Під замовлення	26965 грн	Детальніше
GN 9190.2-14-M12-P-G Характеристики: a Ширина паза 14 d₅ max 26 d₅ t min 4 Fs в кН 15 h₄ ±₀.₀₁ 15 s \|затискн хiд\| 4 Макс.момент затяжкиMA, Н·м 9 b₁ 48 b₂ 16 d₁ M 12 d₂ 13 l₁ 72 d₃ M 12 h₂ 45 l₂ 40 d₄ M 12 l₃ 44 l₄ 100 h₃ 27 h₁ 53 l₆ - l₅ 55 26965 грн Під замовлення До кошику
GN 9190.2-14-M12-P-K	14	26	4	15	15	4	9	48	16	M 12	13	72	M 12	45	40	M 12	44	100	27	53	78	55	Під замовлення	27973 грн	Детальніше
GN 9190.2-14-M12-P-K Характеристики: a Ширина паза 14 d₅ max 26 d₅ t min 4 Fs в кН 15 h₄ ±₀.₀₁ 15 s \|затискн хiд\| 4 Макс.момент затяжкиMA, Н·м 9 b₁ 48 b₂ 16 d₁ M 12 d₂ 13 l₁ 72 d₃ M 12 h₂ 45 l₂ 40 d₄ M 12 l₃ 44 l₄ 100 h₃ 27 h₁ 53 l₆ 78 l₅ 55 27973 грн Під замовлення До кошику
GN 9190.2-18-M16-P-G	18	26	4	21.5	20	7	20	68	18.8	M 16	17	86	M 16	60	41	M 16	56	126	38	72	-	63	Під замовлення	33435 грн	Детальніше
GN 9190.2-18-M16-P-G Характеристики: a Ширина паза 18 d₅ max 26 d₅ t min 4 Fs в кН 21.5 h₄ ±₀.₀₁ 20 s \|затискн хiд\| 7 Макс.момент затяжкиMA, Н·м 20 b₁ 68 b₂ 18.8 d₁ M 16 d₂ 17 l₁ 86 d₃ M 16 h₂ 60 l₂ 41 d₄ M 16 l₃ 56 l₄ 126 h₃ 38 h₁ 72 l₆ - l₅ 63 33435 грн Під замовлення До кошику
GN 9190.2-18-M16-P-K	18	26	4	21.5	20	7	20	68	18.8	M 16	17	86	M 16	60	41	M 16	56	126	38	72	108	63	Під замовлення	34797 грн	Детальніше
GN 9190.2-18-M16-P-K Характеристики: a Ширина паза 18 d₅ max 26 d₅ t min 4 Fs в кН 21.5 h₄ ±₀.₀₁ 20 s \|затискн хiд\| 7 Макс.момент затяжкиMA, Н·м 20 b₁ 68 b₂ 18.8 d₁ M 16 d₂ 17 l₁ 86 d₃ M 16 h₂ 60 l₂ 41 d₄ M 16 l₃ 56 l₄ 126 h₃ 38 h₁ 72 l₆ 108 l₅ 63 34797 грн Під замовлення До кошику

Характеристики

Типи

Тип P: із призматичною затискною вилкою

Позначення

G: хід затискача з гвинтом із кульовим наконечником
K: хід затискача з регульованою ручкою важільного типу

Затискні механізми

Сталь

Навуглерожена сталь

Чорнена

Гайка для T-подібного паза

Сталь, чорніння

Клас матеріалу 10

Гвинт із головкою під торцевий ключ DIN 912

Сталь, чорніння

Клас матеріалу 12.9

Гвинт із кульовим наконечником (кодування G)

Сталь, чорніння

Кулька, загартована сталь

ручка важільного типу для (кодування K)

Цинк, лиття під тиском

З пластиковим покриттям

чорний колір RAL 9005, текстурована обробка поверхні

Різьбова вставка

Сталь, чорніння

Кулька, загартована сталь

особливості та сфери застосування

З бічними затискачами GN 9190.2 заготовки затискаються поворотною затискною вилкою. Сила затиску діє у бічному напрямку та у напрямку зверху вниз для притискання заготовки до фіксованих упорів та опорної поверхні. Різьблення, вбудоване в опору, адаптується при необхідності під будь-які позиційні та опорні елементи.

Хід затискача затискної вилки виходить в результаті глибини загвинчування затискного різьблення d4. При відпусканні затискного гвинта відбувається повернення вилки під дією пружини. Невелика загальна висота бічних затискачів дозволяє механічну обробку всієї поверхні заготовки.

Бічні затискачі можна загвинчувати безпосередньо, наприклад, у монтажну пластину, або кріпити до столів механічної обробки за допомогою T-подібних пазів. Крім того, є можливість їх монтажу в будь-якому положенні перпендикулярно T-подібному пазу з використанням опорних блоків зі шліцами GN 9190.3, які доступні як допоміжне приладдя.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 9190.2.pdf

Залиште відгук про товар!

Тип

G: хід затискача з гвинтом із кульовим наконечником
K: хід затискача з регульованою ручкою важільного типу

Аксесуари на окреме замовлення

опорні блоки із шліцевим кріпленням GN 9190.3
