Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та внутрішнім різьбленням GN 487-A-I

Друк

GN 487-Q-I

Затискачі з шарнірним кульовим з'єднувачем, перехресні отвори, з внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-Q-S

Тримачі з шарнірним кульовим з'єднувачем, з перехресними отворами, із зовнішнім різьбленням кріплення

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-A-I

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-A-S

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та зовнішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-W-I

Кріпильні з'єднувачі на стрижень з шарнірним кульовим з'єднувачем та внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-W-S

Кріпильні з'єднувачі на стрижень із шарнірним кульовим з'єднувачем та зовнішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

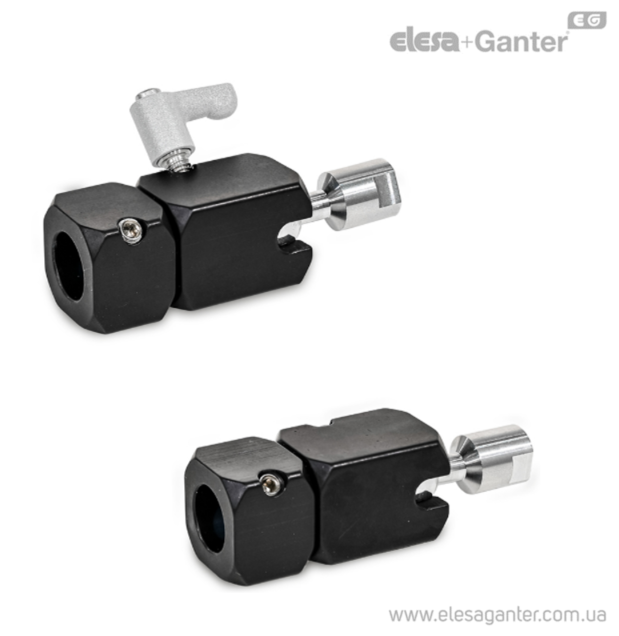

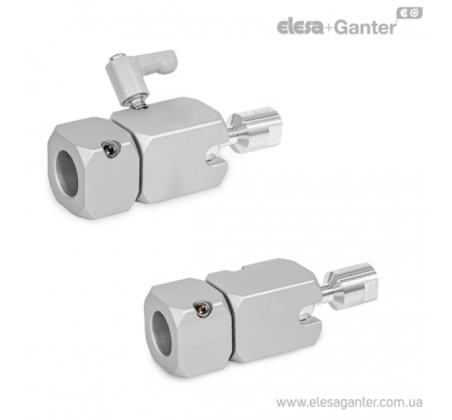

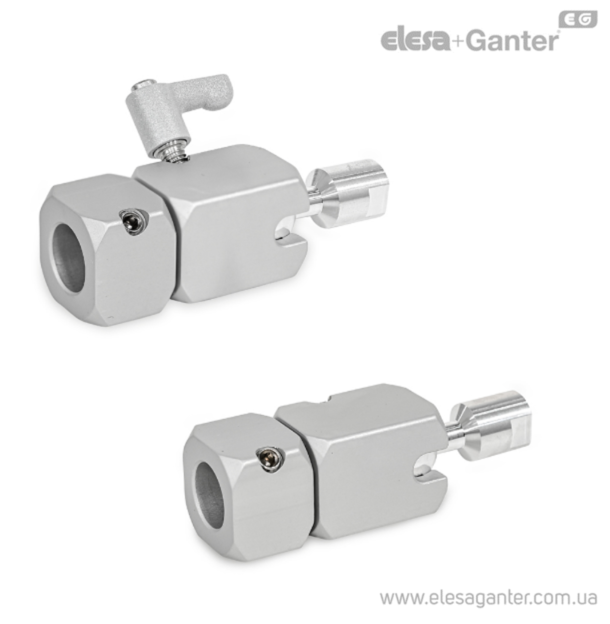

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та внутрішнім різьбленням GN 487-A-I – фото 1

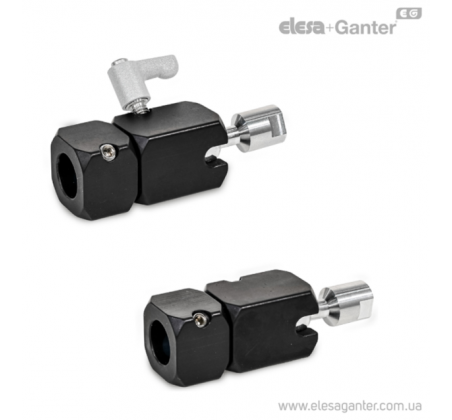

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та внутрішнім різьбленням GN 487-A-I – фото 2

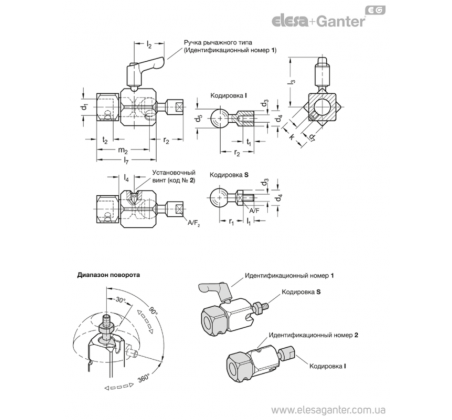

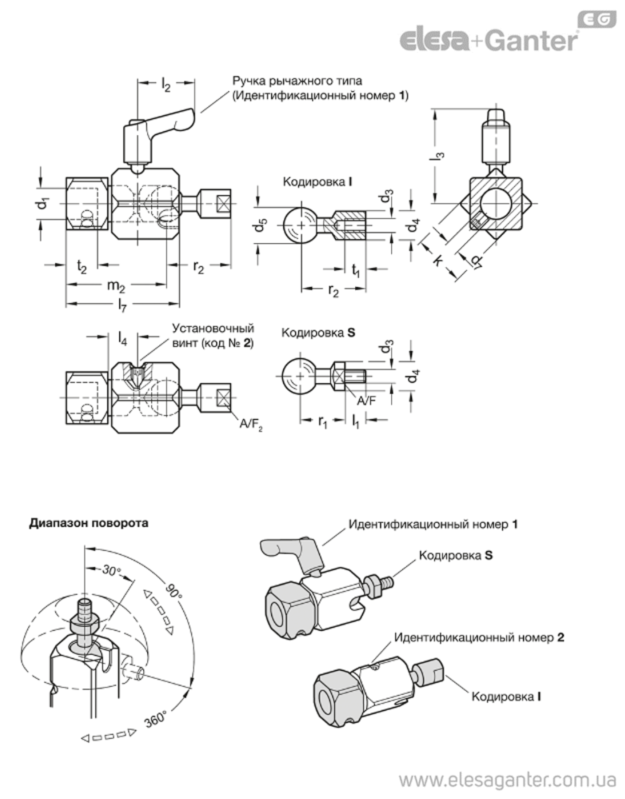

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та внутрішнім різьбленням GN 487-A-I – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 487-A-I Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

Артікул
Артікул	Остановочный момент на шарике в Н·м ≈	Рекомендуемый момент затяжки зажима (код №) в Н·м ≈	A/F	d₁	k	d₃	l₂	t₁ min	d₄	d₅	l₃	l₄	t₂	d₇	r₂	l₇	В наявності	Ціна
GN 487-B10-A-M5-I-1-EL	4.5	1.5	9	B 10	20	M 5	22	8	11	14	37	11.5	10	M 5	24.8	42.5	Під замовлення	3211 грн	Детальніше
GN 487-B10-A-M5-I-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 d₃ M 5 l₂ 22 t₁ min 8 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 t₂ 10 d₇ M 5 r₂ 24.8 l₇ 42.5 3211 грн Під замовлення До кошику
GN 487-B10-A-M5-I-1-ES	4.5	1.5	9	B 10	20	M 5	22	8	11	14	37	11.5	10	M 5	24.8	42.5	Під замовлення	3251 грн	Детальніше
GN 487-B10-A-M5-I-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 d₃ M 5 l₂ 22 t₁ min 8 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 t₂ 10 d₇ M 5 r₂ 24.8 l₇ 42.5 3251 грн Під замовлення До кошику
GN 487-B10-A-M5-I-2-EL	4.5	1.5	9	B 10	20	M 5	-	8	11	14	-	11.5	10	M 5	24.8	42.5	Під замовлення	3074 грн	Детальніше
GN 487-B10-A-M5-I-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 d₃ M 5 l₂ - t₁ min 8 d₄ 11 d₅ 14 l₃ - l₄ 11.5 t₂ 10 d₇ M 5 r₂ 24.8 l₇ 42.5 3074 грн Під замовлення До кошику
GN 487-B10-A-M5-I-2-ES	4.5	1.5	9	B 10	20	M 5	-	8	11	14	-	11.5	10	M 5	24.8	42.5	Під замовлення	3114 грн	Детальніше
GN 487-B10-A-M5-I-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 d₃ M 5 l₂ - t₁ min 8 d₄ 11 d₅ 14 l₃ - l₄ 11.5 t₂ 10 d₇ M 5 r₂ 24.8 l₇ 42.5 3114 грн Під замовлення До кошику
GN 487-B12-A-M5-I-1-EL	4.5	1.5	9	B 12	20	M 5	22	8	11	14	37	11.5	12	M 5	24.8	43.5	Під замовлення	3217 грн	Детальніше
GN 487-B12-A-M5-I-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 d₃ M 5 l₂ 22 t₁ min 8 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 t₂ 12 d₇ M 5 r₂ 24.8 l₇ 43.5 3217 грн Під замовлення До кошику
GN 487-B12-A-M5-I-1-ES	4.5	1.5	9	B 12	20	M 5	22	8	11	14	37	11.5	12	M 5	24.8	43.5	Під замовлення	3257 грн	Детальніше
GN 487-B12-A-M5-I-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 d₃ M 5 l₂ 22 t₁ min 8 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 t₂ 12 d₇ M 5 r₂ 24.8 l₇ 43.5 3257 грн Під замовлення До кошику
GN 487-B12-A-M5-I-2-EL	4.5	1.5	9	B 12	20	M 5	-	8	11	14	-	11.5	12	M 5	24.8	43.5	Під замовлення	3079 грн	Детальніше
GN 487-B12-A-M5-I-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 d₃ M 5 l₂ - t₁ min 8 d₄ 11 d₅ 14 l₃ - l₄ 11.5 t₂ 12 d₇ M 5 r₂ 24.8 l₇ 43.5 3079 грн Під замовлення До кошику
GN 487-B12-A-M5-I-2-ES	4.5	1.5	9	B 12	20	M 5	-	8	11	14	-	11.5	12	M 5	24.8	43.5	Так	3118 грн	Детальніше
GN 487-B12-A-M5-I-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 d₃ M 5 l₂ - t₁ min 8 d₄ 11 d₅ 14 l₃ - l₄ 11.5 t₂ 12 d₇ M 5 r₂ 24.8 l₇ 43.5 3118 грн Так До кошику
GN 487-B15-A-M6-I-1-EL	6.5	2.5	12	B 15	25	M 6	22	10	14	18	41	14.5	15	M 6	32.5	55.1	Під замовлення	3498 грн	Детальніше
GN 487-B15-A-M6-I-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 d₃ M 6 l₂ 22 t₁ min 10 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 t₂ 15 d₇ M 6 r₂ 32.5 l₇ 55.1 3498 грн Під замовлення До кошику
GN 487-B15-A-M6-I-1-ES	6.5	2.5	12	B 15	25	M 6	22	10	14	18	41	14.5	15	M 6	32.5	55.1	Під замовлення	3547 грн	Детальніше
GN 487-B15-A-M6-I-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 d₃ M 6 l₂ 22 t₁ min 10 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 t₂ 15 d₇ M 6 r₂ 32.5 l₇ 55.1 3547 грн Під замовлення До кошику
GN 487-B15-A-M6-I-2-EL	6.5	2.5	12	B 15	25	M 6	-	10	14	18	-	14.5	15	M 6	32.5	55.1	Під замовлення	3377 грн	Детальніше
GN 487-B15-A-M6-I-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 d₃ M 6 l₂ - t₁ min 10 d₄ 14 d₅ 18 l₃ - l₄ 14.5 t₂ 15 d₇ M 6 r₂ 32.5 l₇ 55.1 3377 грн Під замовлення До кошику
GN 487-B15-A-M6-I-2-ES	6.5	2.5	12	B 15	25	M 6	-	10	14	18	-	14.5	15	M 6	32.5	55.1	Під замовлення	3410 грн	Детальніше
GN 487-B15-A-M6-I-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 d₃ M 6 l₂ - t₁ min 10 d₄ 14 d₅ 18 l₃ - l₄ 14.5 t₂ 15 d₇ M 6 r₂ 32.5 l₇ 55.1 3410 грн Під замовлення До кошику
GN 487-B16-A-M6-I-1-EL	6.5	2.5	12	B 16	25	M 6	22	10	14	18	41	14.5	16	M 6	32.5	55.6	Під замовлення	3500 грн	Детальніше
GN 487-B16-A-M6-I-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 d₃ M 6 l₂ 22 t₁ min 10 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 t₂ 16 d₇ M 6 r₂ 32.5 l₇ 55.6 3500 грн Під замовлення До кошику
GN 487-B16-A-M6-I-1-ES	6.5	2.5	12	B 16	25	M 6	22	10	14	18	41	14.5	16	M 6	32.5	55.6	Під замовлення	3547 грн	Детальніше
GN 487-B16-A-M6-I-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 d₃ M 6 l₂ 22 t₁ min 10 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 t₂ 16 d₇ M 6 r₂ 32.5 l₇ 55.6 3547 грн Під замовлення До кошику
GN 487-B16-A-M6-I-2-EL	6.5	2.5	12	B 16	25	M 6	-	10	14	18	-	14.5	16	M 6	32.5	55.6	Під замовлення	3380 грн	Детальніше
GN 487-B16-A-M6-I-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 d₃ M 6 l₂ - t₁ min 10 d₄ 14 d₅ 18 l₃ - l₄ 14.5 t₂ 16 d₇ M 6 r₂ 32.5 l₇ 55.6 3380 грн Під замовлення До кошику
GN 487-B16-A-M6-I-2-ES	6.5	2.5	12	B 16	25	M 6	-	10	14	18	-	14.5	16	M 6	32.5	55.6	Під замовлення	3410 грн	Детальніше
GN 487-B16-A-M6-I-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 d₃ M 6 l₂ - t₁ min 10 d₄ 14 d₅ 18 l₃ - l₄ 14.5 t₂ 16 d₇ M 6 r₂ 32.5 l₇ 55.6 3410 грн Під замовлення До кошику
GN 487-B20-A-M8-I-1-EL	10	2.5	13	B 20	30	M 8	30	12	15	24	50	18.6	16	M 6	36.5	67	Так	3879 грн	Детальніше
GN 487-B20-A-M8-I-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 d₃ M 8 l₂ 30 t₁ min 12 d₄ 15 d₅ 24 l₃ 50 l₄ 18.6 t₂ 16 d₇ M 6 r₂ 36.5 l₇ 67 3879 грн Так До кошику
GN 487-B20-A-M8-I-1-ES	10	2.5	13	B 20	30	M 8	30	12	15	24	50	18.6	16	M 6	36.5	67	Під замовлення	3929 грн	Детальніше
GN 487-B20-A-M8-I-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 d₃ M 8 l₂ 30 t₁ min 12 d₄ 15 d₅ 24 l₃ 50 l₄ 18.6 t₂ 16 d₇ M 6 r₂ 36.5 l₇ 67 3929 грн Під замовлення До кошику
GN 487-B20-A-M8-I-2-EL	10	2.5	13	B 20	30	M 8	-	12	15	24	-	18.6	16	M 6	36.5	67	Під замовлення	3737 грн	Детальніше
GN 487-B20-A-M8-I-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 d₃ M 8 l₂ - t₁ min 12 d₄ 15 d₅ 24 l₃ - l₄ 18.6 t₂ 16 d₇ M 6 r₂ 36.5 l₇ 67 3737 грн Під замовлення До кошику
GN 487-B20-A-M8-I-2-ES	10	2.5	13	B 20	30	M 8	-	12	15	24	-	18.6	16	M 6	36.5	67	Під замовлення	3787 грн	Детальніше
GN 487-B20-A-M8-I-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 d₃ M 8 l₂ - t₁ min 12 d₄ 15 d₅ 24 l₃ - l₄ 18.6 t₂ 16 d₇ M 6 r₂ 36.5 l₇ 67 3787 грн Під замовлення До кошику

Характеристики

Типи
Тип A: з осьовим отвором
Позначення
I: кульковий елемент із внутрішнім різьбленням
Ідентифікаційний номер
№ 1: затискач із регульованою ручкою важільного типу
№ 2: затискач із настановним гвинтом
Корпус, Затискний елемент
Алюміній
анодовані, природний колір EL
анодоване покриття, чорний колір ES
Кульковий елемент
Алюміній, гладка поверхня
Регульована ручка важільного типу (код №1)
Цинк, лиття під тиском
З пластиковим покриттям
сріблястий колір, RAL 9006, текстуроване оздоблення
Різьбова втулка та фіксуючий гвинт
Нержавіюча сталь AISI 303
Стопорний гвинт (код №2)
Нержавіюча сталь AISI 304
Гвинт установки DIN 913 (тип A)
Нержавіюча сталь AISI 304

особливості та сфери застосування

Кріпильні затискачі з шарнірним шаровим з'єднувачем GN 487 дозволяють точно і плавно регулювати шаровий шарнір в межах діапазону обертання. Це забезпечує простоту встановлення та регулювання положення таких компонентів, як сканери, камери та освітлювальні прилади.

Завдяки ефективному затискному механізму навіть незначний момент, що крутить, призводить до порівняно високого притискного зусилля на кульці. Для повторного регулювання з'єднувача затискачі повинні бути повністю відпущені. Для зручного керування затискним механізмом без застосування інструментів може використовуватись ручка важільного типу (код №1).

Щоб притискання залишалося незмінно надійним і сильним, на контактних поверхнях кульок не повинно бути мастила. Перевищення рекомендованого моменту, що крутить, збільшує зупинний момент, але може прискорити знос затискного механізму.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 487.pdf

Залиште відгук про товар!

Ідентифікаційний номер

№ 1: затискач із регульованою ручкою важільного типу
№ 2: затискач із настановним гвинтом

Ці вироби так само можуть вас зацікавити

GN 71802.1

Рухливі кульові з'єднувачі з різьбовим стрижнем і втулкою

Оцинкована/нержавіюча сталь
