Кріпильні з'єднувачі на стрижень із шарнірним кульовим з'єднувачем та зовнішнім різьбленням GN 487-W-S

Друк

GN 487-Q-I

Затискачі з шарнірним кульовим з'єднувачем, перехресні отвори, з внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-Q-S

Тримачі з шарнірним кульовим з'єднувачем, з перехресними отворами, із зовнішнім різьбленням кріплення

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-A-I

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-A-S

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та зовнішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-W-I

Кріпильні з'єднувачі на стрижень з шарнірним кульовим з'єднувачем та внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-W-S

Кріпильні з'єднувачі на стрижень із шарнірним кульовим з'єднувачем та зовнішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

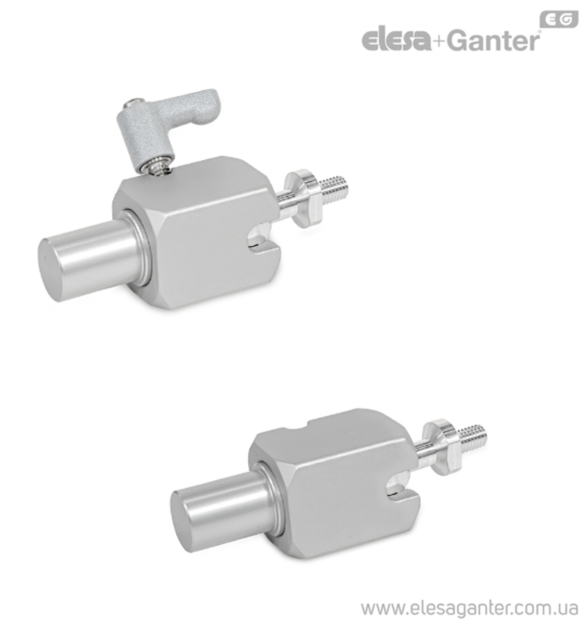

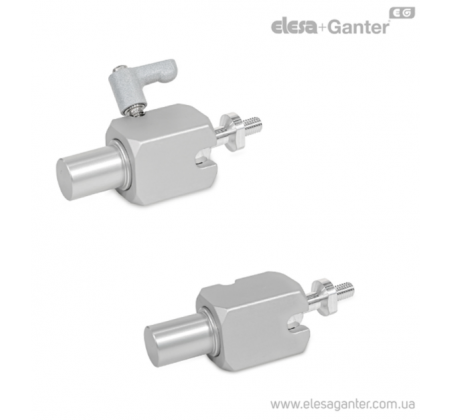

Кріпильні з'єднувачі на стрижень із шарнірним кульовим з'єднувачем та зовнішнім різьбленням GN 487-W-S – фото 1

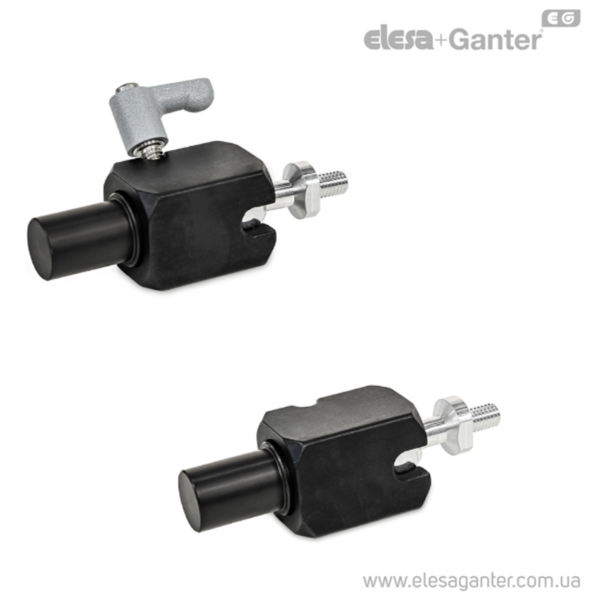

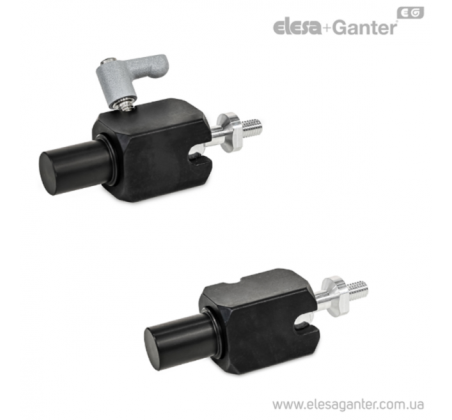

Кріпильні з'єднувачі на стрижень із шарнірним кульовим з'єднувачем та зовнішнім різьбленням GN 487-W-S – фото 2

Кріпильні з'єднувачі на стрижень із шарнірним кульовим з'єднувачем та зовнішнім різьбленням GN 487-W-S – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 487-W-S Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

Артікул
Артікул	Остановочный момент на шарике в Н·м ≈	Рекомендуемый момент затяжки зажима (код №) в Н·м ≈	A/F	d₂	k	l₁	d₃	l₂	d₄	d₅	l₃	l₄	r₁	l₈	l₉	r₂	m₃	В наявності	Ціна
GN 487-10-W-M5-S-1-EL	4.5	1.5	9	10	20	8	M 5	22	11	14	37	11.5	17.3	17	27.5	24.8	22.7	Під замовлення	2684 грн	Детальніше
GN 487-10-W-M5-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 10 k 20 l₁ 8 d₃ M 5 l₂ 22 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 r₁ 17.3 l₈ 17 l₉ 27.5 r₂ 24.8 m₃ 22.7 2684 грн Під замовлення До кошику
GN 487-10-W-M5-S-1-ES	4.5	1.5	9	10	20	8	M 5	22	11	14	37	11.5	17.3	17	27.5	24.8	22.7	Під замовлення	2719 грн	Детальніше
GN 487-10-W-M5-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 10 k 20 l₁ 8 d₃ M 5 l₂ 22 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 r₁ 17.3 l₈ 17 l₉ 27.5 r₂ 24.8 m₃ 22.7 2719 грн Під замовлення До кошику
GN 487-10-W-M5-S-2-EL	4.5	1.5	9	10	20	8	M 5	-	11	14	-	11.5	17.3	17	27.5	24.8	22.7	Під замовлення	2543 грн	Детальніше
GN 487-10-W-M5-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 10 k 20 l₁ 8 d₃ M 5 l₂ - d₄ 11 d₅ 14 l₃ - l₄ 11.5 r₁ 17.3 l₈ 17 l₉ 27.5 r₂ 24.8 m₃ 22.7 2543 грн Під замовлення До кошику
GN 487-10-W-M5-S-2-ES	4.5	1.5	9	10	20	8	M 5	-	11	14	-	11.5	17.3	17	27.5	24.8	22.7	Під замовлення	2580 грн	Детальніше
GN 487-10-W-M5-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 10 k 20 l₁ 8 d₃ M 5 l₂ - d₄ 11 d₅ 14 l₃ - l₄ 11.5 r₁ 17.3 l₈ 17 l₉ 27.5 r₂ 24.8 m₃ 22.7 2580 грн Під замовлення До кошику
GN 487-12-W-M5-S-1-EL	4.5	1.5	9	12	20	8	M 5	22	11	14	37	11.5	17.3	19	27.5	24.8	22.7	Так	2713 грн	Детальніше
GN 487-12-W-M5-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 12 k 20 l₁ 8 d₃ M 5 l₂ 22 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 r₁ 17.3 l₈ 19 l₉ 27.5 r₂ 24.8 m₃ 22.7 2713 грн Так До кошику
GN 487-12-W-M5-S-1-ES	4.5	1.5	9	12	20	8	M 5	22	11	14	37	11.5	17.3	19	27.5	24.8	22.7	Під замовлення	2752 грн	Детальніше
GN 487-12-W-M5-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 12 k 20 l₁ 8 d₃ M 5 l₂ 22 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 r₁ 17.3 l₈ 19 l₉ 27.5 r₂ 24.8 m₃ 22.7 2752 грн Під замовлення До кошику
GN 487-12-W-M5-S-2-EL	4.5	1.5	9	12	20	8	M 5	-	11	14	-	11.5	17.3	19	27.5	24.8	22.7	Під замовлення	2572 грн	Детальніше
GN 487-12-W-M5-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 12 k 20 l₁ 8 d₃ M 5 l₂ - d₄ 11 d₅ 14 l₃ - l₄ 11.5 r₁ 17.3 l₈ 19 l₉ 27.5 r₂ 24.8 m₃ 22.7 2572 грн Під замовлення До кошику
GN 487-12-W-M5-S-2-ES	4.5	1.5	9	12	20	8	M 5	-	11	14	-	11.5	17.3	19	27.5	24.8	22.7	Під замовлення	2610 грн	Детальніше
GN 487-12-W-M5-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 12 k 20 l₁ 8 d₃ M 5 l₂ - d₄ 11 d₅ 14 l₃ - l₄ 11.5 r₁ 17.3 l₈ 19 l₉ 27.5 r₂ 24.8 m₃ 22.7 2610 грн Під замовлення До кошику
GN 487-15-W-M6-S-1-EL	6.5	2.5	12	15	25	10	M 6	22	14	18	41	14.5	21.5	21	35.1	32.5	29.3	Під замовлення	2942 грн	Детальніше
GN 487-15-W-M6-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 15 k 25 l₁ 10 d₃ M 6 l₂ 22 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 r₁ 21.5 l₈ 21 l₉ 35.1 r₂ 32.5 m₃ 29.3 2942 грн Під замовлення До кошику
GN 487-15-W-M6-S-1-ES	6.5	2.5	12	15	25	10	M 6	22	14	18	41	14.5	21.5	21	35.1	32.5	29.3	Під замовлення	2971 грн	Детальніше
GN 487-15-W-M6-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 15 k 25 l₁ 10 d₃ M 6 l₂ 22 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 r₁ 21.5 l₈ 21 l₉ 35.1 r₂ 32.5 m₃ 29.3 2971 грн Під замовлення До кошику
GN 487-15-W-M6-S-2-EL	6.5	2.5	12	15	25	10	M 6	-	14	18	-	14.5	21.5	21	35.1	32.5	29.3	Під замовлення	2801 грн	Детальніше
GN 487-15-W-M6-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 15 k 25 l₁ 10 d₃ M 6 l₂ - d₄ 14 d₅ 18 l₃ - l₄ 14.5 r₁ 21.5 l₈ 21 l₉ 35.1 r₂ 32.5 m₃ 29.3 2801 грн Під замовлення До кошику
GN 487-15-W-M6-S-2-ES	6.5	2.5	12	15	25	10	M 6	-	14	18	-	14.5	21.5	21	35.1	32.5	29.3	Під замовлення	2833 грн	Детальніше
GN 487-15-W-M6-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 15 k 25 l₁ 10 d₃ M 6 l₂ - d₄ 14 d₅ 18 l₃ - l₄ 14.5 r₁ 21.5 l₈ 21 l₉ 35.1 r₂ 32.5 m₃ 29.3 2833 грн Під замовлення До кошику
GN 487-16-W-M6-S-1-EL	6.5	2.5	12	16	25	10	M 6	22	14	18	41	14.5	21.5	24	35.1	32.5	29.3	Під замовлення	2979 грн	Детальніше
GN 487-16-W-M6-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 16 k 25 l₁ 10 d₃ M 6 l₂ 22 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 r₁ 21.5 l₈ 24 l₉ 35.1 r₂ 32.5 m₃ 29.3 2979 грн Під замовлення До кошику
GN 487-16-W-M6-S-1-ES	6.5	2.5	12	16	25	10	M 6	22	14	18	41	14.5	21.5	24	35.1	32.5	29.3	Під замовлення	3009 грн	Детальніше
GN 487-16-W-M6-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 16 k 25 l₁ 10 d₃ M 6 l₂ 22 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 r₁ 21.5 l₈ 24 l₉ 35.1 r₂ 32.5 m₃ 29.3 3009 грн Під замовлення До кошику
GN 487-16-W-M6-S-2-EL	6.5	2.5	12	16	25	10	M 6	-	14	18	-	14.5	21.5	24	35.1	32.5	29.3	Під замовлення	2839 грн	Детальніше
GN 487-16-W-M6-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 16 k 25 l₁ 10 d₃ M 6 l₂ - d₄ 14 d₅ 18 l₃ - l₄ 14.5 r₁ 21.5 l₈ 24 l₉ 35.1 r₂ 32.5 m₃ 29.3 2839 грн Під замовлення До кошику
GN 487-16-W-M6-S-2-ES	6.5	2.5	12	16	25	10	M 6	-	14	18	-	14.5	21.5	24	35.1	32.5	29.3	Під замовлення	2883 грн	Детальніше
GN 487-16-W-M6-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 16 k 25 l₁ 10 d₃ M 6 l₂ - d₄ 14 d₅ 18 l₃ - l₄ 14.5 r₁ 21.5 l₈ 24 l₉ 35.1 r₂ 32.5 m₃ 29.3 2883 грн Під замовлення До кошику
GN 487-20-W-M8-S-1-EL	10	2.5	13	20	30	12	M 8	30	15	24	50	18.6	30.8	26	44	36.5	36.3	Під замовлення	3387 грн	Детальніше
GN 487-20-W-M8-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₂ 20 k 30 l₁ 12 d₃ M 8 l₂ 30 d₄ 15 d₅ 24 l₃ 50 l₄ 18.6 r₁ 30.8 l₈ 26 l₉ 44 r₂ 36.5 m₃ 36.3 3387 грн Під замовлення До кошику
GN 487-20-W-M8-S-1-ES	10	2.5	13	20	30	12	M 8	30	15	24	50	18.6	30.8	26	44	36.5	36.3	Так	3410 грн	Детальніше
GN 487-20-W-M8-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₂ 20 k 30 l₁ 12 d₃ M 8 l₂ 30 d₄ 15 d₅ 24 l₃ 50 l₄ 18.6 r₁ 30.8 l₈ 26 l₉ 44 r₂ 36.5 m₃ 36.3 3410 грн Так До кошику
GN 487-20-W-M8-S-2-EL	10	2.5	13	20	30	12	M 8	-	15	24	-	18.6	30.8	26	44	36.5	36.3	Під замовлення	3239 грн	Детальніше
GN 487-20-W-M8-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₂ 20 k 30 l₁ 12 d₃ M 8 l₂ - d₄ 15 d₅ 24 l₃ - l₄ 18.6 r₁ 30.8 l₈ 26 l₉ 44 r₂ 36.5 m₃ 36.3 3239 грн Під замовлення До кошику
GN 487-20-W-M8-S-2-ES	10	2.5	13	20	30	12	M 8	-	15	24	-	18.6	30.8	26	44	36.5	36.3	Під замовлення	3260 грн	Детальніше
GN 487-20-W-M8-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₂ 20 k 30 l₁ 12 d₃ M 8 l₂ - d₄ 15 d₅ 24 l₃ - l₄ 18.6 r₁ 30.8 l₈ 26 l₉ 44 r₂ 36.5 m₃ 36.3 3260 грн Під замовлення До кошику

Характеристики

Типи
Тип W: з болтом
Позначення
S: кульковий елемент із зовнішнім різьбленням
Ідентифікаційний номер
№ 1: затискач із регульованою ручкою важільного типу
№ 2: затискач із настановним гвинтом
Корпус, Затискний елемент
Алюміній
анодовані, природний колір EL
анодоване покриття, чорний колір ES
Кульковий елемент
Алюміній, гладка поверхня
Регульована ручка важільного типу (код №1)
Цинк, лиття під тиском
З пластиковим покриттям
сріблястий колір, RAL 9006, текстуроване оздоблення
Різьбова втулка та фіксуючий гвинт
Нержавіюча сталь AISI 303
Стопорний гвинт (код №2)
Нержавіюча сталь AISI 304

особливості та сфери застосування

Кріпильні затискачі з шарнірним шаровим з'єднувачем GN 487 дозволяють точно і плавно регулювати шаровий шарнір в межах діапазону обертання. Це забезпечує простоту встановлення та регулювання положення таких компонентів, як сканери, камери та освітлювальні прилади.

Завдяки ефективному затискному механізму навіть незначний момент, що крутить, призводить до порівняно високого притискного зусилля на кульці. Для повторного регулювання з'єднувача затискачі повинні бути повністю відпущені. Для зручного керування затискним механізмом без застосування інструментів може використовуватись ручка важільного типу (код №1).

Щоб притискання залишалося незмінно надійним і сильним, на контактних поверхнях кульок не повинно бути мастила. Перевищення рекомендованого моменту, що крутить, збільшує зупинний момент, але може прискорити знос затискного механізму.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 487.pdf

Залиште відгук про товар!

Ідентифікаційний номер

№ 1: затискач із регульованою ручкою важільного типу
№ 2: затискач із настановним гвинтом
