Кріпильні з'єднувачі на стрижень з шарнірним кульовим з'єднувачем та внутрішнім різьбленням GN 487-W-I

Друк

GN 487-Q-I

Затискачі з шарнірним кульовим з'єднувачем, перехресні отвори, з внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-Q-S

Тримачі з шарнірним кульовим з'єднувачем, з перехресними отворами, із зовнішнім різьбленням кріплення

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-A-I

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-A-S

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та зовнішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-W-I

Кріпильні з'єднувачі на стрижень з шарнірним кульовим з'єднувачем та внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-W-S

Кріпильні з'єднувачі на стрижень із шарнірним кульовим з'єднувачем та зовнішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

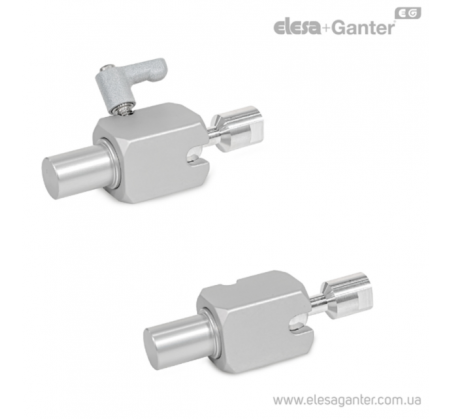

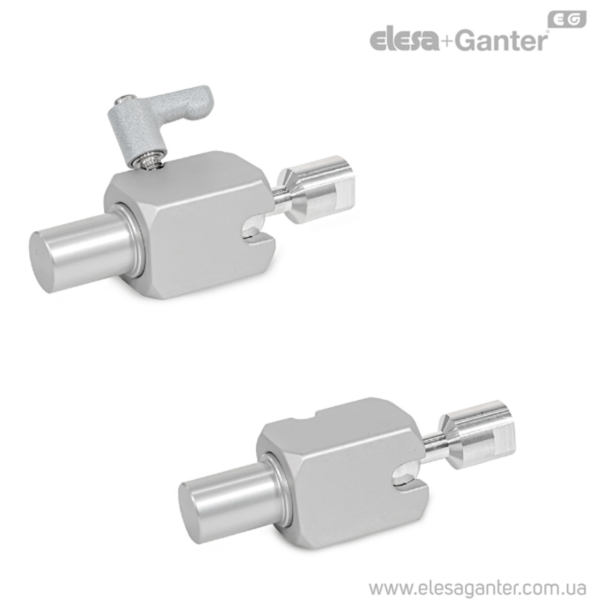

Кріпильні з'єднувачі на стрижень з шарнірним кульовим з'єднувачем та внутрішнім різьбленням GN 487-W-I – фото 1

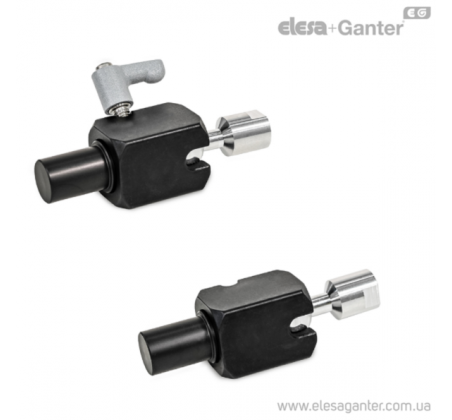

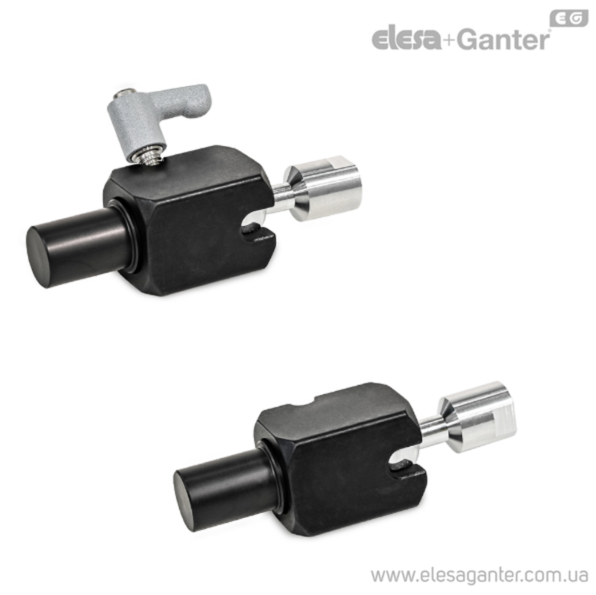

Кріпильні з'єднувачі на стрижень з шарнірним кульовим з'єднувачем та внутрішнім різьбленням GN 487-W-I – фото 2

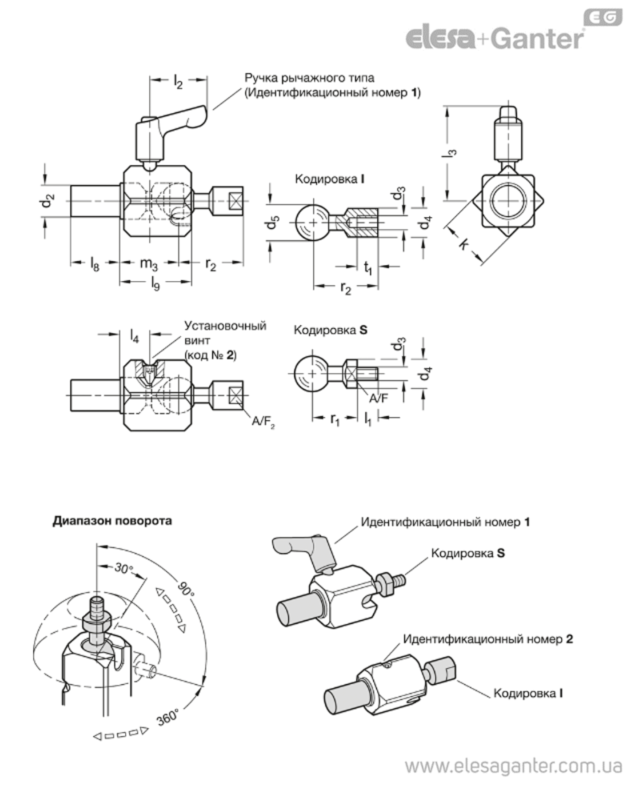

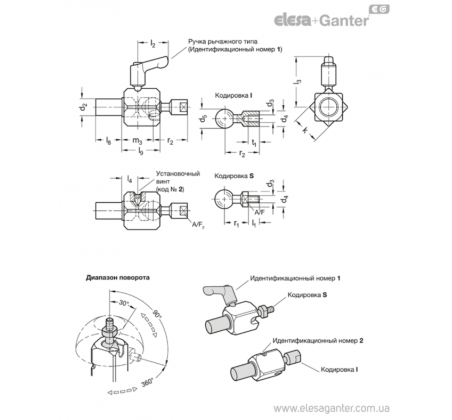

Кріпильні з'єднувачі на стрижень з шарнірним кульовим з'єднувачем та внутрішнім різьбленням GN 487-W-I – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 487-W-I Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

Артікул
Артікул	Остановочный момент на шарике в Н·м ≈	Рекомендуемый момент затяжки зажима (код №) в Н·м ≈	A/F	d₂	k	d₃	l₂	t₁ min	d₄	d₅	l₃	l₄	l₈	l₉	r₂	m₃	В наявності	Ціна
GN 487-10-W-M5-I-1-EL	4.5	1.5	9	10	20	M 5	22	8	11	14	37	11.5	17	27.5	24.8	22.7	Під замовлення	2693 грн	Детальніше
GN 487-10-W-M5-I-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 10 k 20 d₃ M 5 l₂ 22 t₁ min 8 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 l₈ 17 l₉ 27.5 r₂ 24.8 m₃ 22.7 2693 грн Під замовлення До кошику
GN 487-10-W-M5-I-1-ES	4.5	1.5	9	10	20	M 5	22	8	11	14	37	11.5	17	27.5	24.8	22.7	Під замовлення	2731 грн	Детальніше
GN 487-10-W-M5-I-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 10 k 20 d₃ M 5 l₂ 22 t₁ min 8 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 l₈ 17 l₉ 27.5 r₂ 24.8 m₃ 22.7 2731 грн Під замовлення До кошику
GN 487-10-W-M5-I-2-EL	4.5	1.5	9	10	20	M 5	-	8	11	14	-	11.5	17	27.5	24.8	22.7	Під замовлення	2557 грн	Детальніше
GN 487-10-W-M5-I-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 10 k 20 d₃ M 5 l₂ - t₁ min 8 d₄ 11 d₅ 14 l₃ - l₄ 11.5 l₈ 17 l₉ 27.5 r₂ 24.8 m₃ 22.7 2557 грн Під замовлення До кошику
GN 487-10-W-M5-I-2-ES	4.5	1.5	9	10	20	M 5	-	8	11	14	-	11.5	17	27.5	24.8	22.7	Під замовлення	2593 грн	Детальніше
GN 487-10-W-M5-I-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 10 k 20 d₃ M 5 l₂ - t₁ min 8 d₄ 11 d₅ 14 l₃ - l₄ 11.5 l₈ 17 l₉ 27.5 r₂ 24.8 m₃ 22.7 2593 грн Під замовлення До кошику
GN 487-12-W-M5-I-1-EL	4.5	1.5	9	12	20	M 5	22	8	11	14	37	11.5	19	27.5	24.8	22.7	Під замовлення	2724 грн	Детальніше
GN 487-12-W-M5-I-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 12 k 20 d₃ M 5 l₂ 22 t₁ min 8 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 l₈ 19 l₉ 27.5 r₂ 24.8 m₃ 22.7 2724 грн Під замовлення До кошику
GN 487-12-W-M5-I-1-ES	4.5	1.5	9	12	20	M 5	22	8	11	14	37	11.5	19	27.5	24.8	22.7	Так	2748 грн	Детальніше
GN 487-12-W-M5-I-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 12 k 20 d₃ M 5 l₂ 22 t₁ min 8 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 l₈ 19 l₉ 27.5 r₂ 24.8 m₃ 22.7 2748 грн Так До кошику
GN 487-12-W-M5-I-2-EL	4.5	1.5	9	12	20	M 5	-	8	11	14	-	11.5	19	27.5	24.8	22.7	Під замовлення	2586 грн	Детальніше
GN 487-12-W-M5-I-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 12 k 20 d₃ M 5 l₂ - t₁ min 8 d₄ 11 d₅ 14 l₃ - l₄ 11.5 l₈ 19 l₉ 27.5 r₂ 24.8 m₃ 22.7 2586 грн Під замовлення До кошику
GN 487-12-W-M5-I-2-ES	4.5	1.5	9	12	20	M 5	-	8	11	14	-	11.5	19	27.5	24.8	22.7	Під замовлення	2622 грн	Детальніше
GN 487-12-W-M5-I-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₂ 12 k 20 d₃ M 5 l₂ - t₁ min 8 d₄ 11 d₅ 14 l₃ - l₄ 11.5 l₈ 19 l₉ 27.5 r₂ 24.8 m₃ 22.7 2622 грн Під замовлення До кошику
GN 487-15-W-M6-I-1-EL	6.5	2.5	12	15	25	M 6	22	10	14	18	41	14.5	21	35.1	32.5	29.3	Під замовлення	2911 грн	Детальніше
GN 487-15-W-M6-I-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 15 k 25 d₃ M 6 l₂ 22 t₁ min 10 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 l₈ 21 l₉ 35.1 r₂ 32.5 m₃ 29.3 2911 грн Під замовлення До кошику
GN 487-15-W-M6-I-1-ES	6.5	2.5	12	15	25	M 6	22	10	14	18	41	14.5	21	35.1	32.5	29.3	Під замовлення	2940 грн	Детальніше
GN 487-15-W-M6-I-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 15 k 25 d₃ M 6 l₂ 22 t₁ min 10 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 l₈ 21 l₉ 35.1 r₂ 32.5 m₃ 29.3 2940 грн Під замовлення До кошику
GN 487-15-W-M6-I-2-EL	6.5	2.5	12	15	25	M 6	-	10	14	18	-	14.5	21	35.1	32.5	29.3	Під замовлення	2771 грн	Детальніше
GN 487-15-W-M6-I-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 15 k 25 d₃ M 6 l₂ - t₁ min 10 d₄ 14 d₅ 18 l₃ - l₄ 14.5 l₈ 21 l₉ 35.1 r₂ 32.5 m₃ 29.3 2771 грн Під замовлення До кошику
GN 487-15-W-M6-I-2-ES	6.5	2.5	12	15	25	M 6	-	10	14	18	-	14.5	21	35.1	32.5	29.3	Під замовлення	2800 грн	Детальніше
GN 487-15-W-M6-I-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 15 k 25 d₃ M 6 l₂ - t₁ min 10 d₄ 14 d₅ 18 l₃ - l₄ 14.5 l₈ 21 l₉ 35.1 r₂ 32.5 m₃ 29.3 2800 грн Під замовлення До кошику
GN 487-16-W-M6-I-1-EL	6.5	2.5	12	16	25	M 6	22	10	14	18	41	14.5	24	35.1	32.5	29.3	Під замовлення	2947 грн	Детальніше
GN 487-16-W-M6-I-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 16 k 25 d₃ M 6 l₂ 22 t₁ min 10 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 l₈ 24 l₉ 35.1 r₂ 32.5 m₃ 29.3 2947 грн Під замовлення До кошику
GN 487-16-W-M6-I-1-ES	6.5	2.5	12	16	25	M 6	22	10	14	18	41	14.5	24	35.1	32.5	29.3	Під замовлення	2976 грн	Детальніше
GN 487-16-W-M6-I-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 16 k 25 d₃ M 6 l₂ 22 t₁ min 10 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 l₈ 24 l₉ 35.1 r₂ 32.5 m₃ 29.3 2976 грн Під замовлення До кошику
GN 487-16-W-M6-I-2-EL	6.5	2.5	12	16	25	M 6	-	10	14	18	-	14.5	24	35.1	32.5	29.3	Під замовлення	2808 грн	Детальніше
GN 487-16-W-M6-I-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 16 k 25 d₃ M 6 l₂ - t₁ min 10 d₄ 14 d₅ 18 l₃ - l₄ 14.5 l₈ 24 l₉ 35.1 r₂ 32.5 m₃ 29.3 2808 грн Під замовлення До кошику
GN 487-16-W-M6-I-2-ES	6.5	2.5	12	16	25	M 6	-	10	14	18	-	14.5	24	35.1	32.5	29.3	Під замовлення	2853 грн	Детальніше
GN 487-16-W-M6-I-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₂ 16 k 25 d₃ M 6 l₂ - t₁ min 10 d₄ 14 d₅ 18 l₃ - l₄ 14.5 l₈ 24 l₉ 35.1 r₂ 32.5 m₃ 29.3 2853 грн Під замовлення До кошику
GN 487-20-W-M8-I-1-EL	10	2.5	13	20	30	M 8	30	12	15	24	50	18.6	26	44	36.5	36.3	Під замовлення	3193 грн	Детальніше
GN 487-20-W-M8-I-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₂ 20 k 30 d₃ M 8 l₂ 30 t₁ min 12 d₄ 15 d₅ 24 l₃ 50 l₄ 18.6 l₈ 26 l₉ 44 r₂ 36.5 m₃ 36.3 3193 грн Під замовлення До кошику
GN 487-20-W-M8-I-1-ES	10	2.5	13	20	30	M 8	30	12	15	24	50	18.6	26	44	36.5	36.3	Під замовлення	3229 грн	Детальніше
GN 487-20-W-M8-I-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₂ 20 k 30 d₃ M 8 l₂ 30 t₁ min 12 d₄ 15 d₅ 24 l₃ 50 l₄ 18.6 l₈ 26 l₉ 44 r₂ 36.5 m₃ 36.3 3229 грн Під замовлення До кошику
GN 487-20-W-M8-I-2-EL	10	2.5	13	20	30	M 8	-	12	15	24	-	18.6	26	44	36.5	36.3	Під замовлення	3061 грн	Детальніше
GN 487-20-W-M8-I-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₂ 20 k 30 d₃ M 8 l₂ - t₁ min 12 d₄ 15 d₅ 24 l₃ - l₄ 18.6 l₈ 26 l₉ 44 r₂ 36.5 m₃ 36.3 3061 грн Під замовлення До кошику
GN 487-20-W-M8-I-2-ES	10	2.5	13	20	30	M 8	-	12	15	24	-	18.6	26	44	36.5	36.3	Під замовлення	3082 грн	Детальніше
GN 487-20-W-M8-I-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₂ 20 k 30 d₃ M 8 l₂ - t₁ min 12 d₄ 15 d₅ 24 l₃ - l₄ 18.6 l₈ 26 l₉ 44 r₂ 36.5 m₃ 36.3 3082 грн Під замовлення До кошику

Характеристики

Типи
Тип W: з болтом
Позначення
I: кульковий елемент із внутрішнім різьбленням
Ідентифікаційний номер
№ 1: затискач із регульованою ручкою важільного типу
№ 2: затискач із настановним гвинтом
Корпус, Затискний елемент
Алюміній
анодовані, природний колір EL
анодоване покриття, чорний колір ES
Кульковий елемент
Алюміній, гладка поверхня
Регульована ручка важільного типу (код №1)
Цинк, лиття під тиском
З пластиковим покриттям
сріблястий колір, RAL 9006, текстуроване оздоблення
Різьбова втулка та фіксуючий гвинт
Нержавіюча сталь AISI 303
Стопорний гвинт (код №2)
Нержавіюча сталь AISI 304

особливості та сфери застосування

Кріпильні затискачі з шарнірним шаровим з'єднувачем GN 487 дозволяють точно і плавно регулювати шаровий шарнір в межах діапазону обертання. Це забезпечує простоту встановлення та регулювання положення таких компонентів, як сканери, камери та освітлювальні прилади.

Завдяки ефективному затискному механізму навіть незначний момент, що крутить, призводить до порівняно високого притискного зусилля на кульці. Для повторного регулювання з'єднувача затискачі повинні бути повністю відпущені. Для зручного керування затискним механізмом без застосування інструментів може використовуватись ручка важільного типу (код №1).

Щоб притискання залишалося незмінно надійним і сильним, на контактних поверхнях кульок не повинно бути мастила. Перевищення рекомендованого моменту, що крутить, збільшує зупинний момент, але може прискорити знос затискного механізму.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 487.pdf

Залиште відгук про товар!

Ідентифікаційний номер

№ 1: затискач із регульованою ручкою важільного типу
№ 2: затискач із настановним гвинтом
