Тримачі з шарнірним кульовим з'єднувачем, з перехресними отворами, із зовнішнім різьбленням кріплення GN 487-Q-S

Друк

GN 487-Q-I

Затискачі з шарнірним кульовим з'єднувачем, перехресні отвори, з внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-Q-S

Тримачі з шарнірним кульовим з'єднувачем, з перехресними отворами, із зовнішнім різьбленням кріплення

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-A-I

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-A-S

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та зовнішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-W-I

Кріпильні з'єднувачі на стрижень з шарнірним кульовим з'єднувачем та внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-W-S

Кріпильні з'єднувачі на стрижень із шарнірним кульовим з'єднувачем та зовнішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

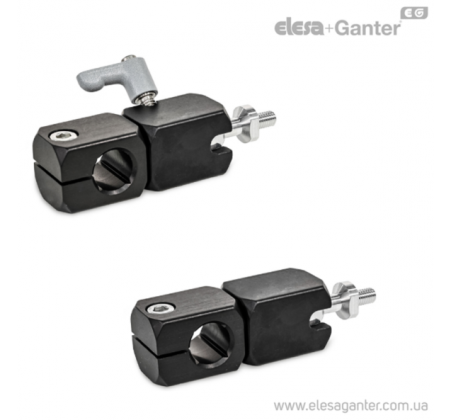

Тримачі з шарнірним кульовим з'єднувачем, з перехресними отворами, із зовнішнім різьбленням кріплення GN 487-Q-S – фото 1

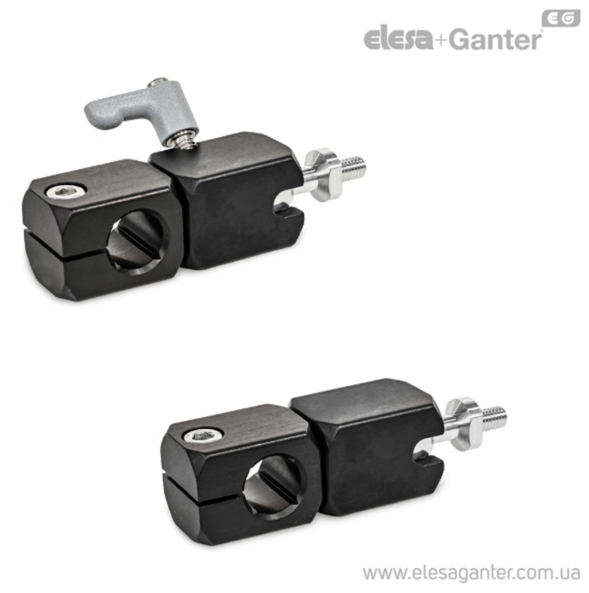

Тримачі з шарнірним кульовим з'єднувачем, з перехресними отворами, із зовнішнім різьбленням кріплення GN 487-Q-S – фото 2

Тримачі з шарнірним кульовим з'єднувачем, з перехресними отворами, із зовнішнім різьбленням кріплення GN 487-Q-S – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 487-Q-S Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

Артікул
Артікул	Остановочный момент на шарике в Н·м ≈	Рекомендуемый момент затяжки зажима (код №) в Н·м ≈	A/F	d₁	k	l₁	d₃	l₂	m₁	s	d₄	d₅	l₃	l₄	m₂	r₁	d₆	l₆	r₂	l₅	В наявності	Ціна
GN 487-B10-Q-M5-S-1-EL	4.5	1.5	9	B 10	20	8	M 5	22	32.7	8	11	14	37	11.5	37.7	17.3	M 5	15.5	24.8	53	Під замовлення	3240 грн	Детальніше
GN 487-B10-Q-M5-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 l₁ 8 d₃ M 5 l₂ 22 m₁ 32.7 s 8 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 m₂ 37.7 r₁ 17.3 d₆ M 5 l₆ 15.5 r₂ 24.8 l₅ 53 3240 грн Під замовлення До кошику
GN 487-B10-Q-M5-S-1-ES	4.5	1.5	9	B 10	20	8	M 5	22	32.7	8	11	14	37	11.5	37.7	17.3	M 5	15.5	24.8	53	Під замовлення	3265 грн	Детальніше
GN 487-B10-Q-M5-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 l₁ 8 d₃ M 5 l₂ 22 m₁ 32.7 s 8 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 m₂ 37.7 r₁ 17.3 d₆ M 5 l₆ 15.5 r₂ 24.8 l₅ 53 3265 грн Під замовлення До кошику
GN 487-B10-Q-M5-S-2-EL	4.5	1.5	9	B 10	20	8	M 5	-	32.7	8	11	14	-	11.5	37.7	17.3	M 5	15.5	24.8	53	Під замовлення	3100 грн	Детальніше
GN 487-B10-Q-M5-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 l₁ 8 d₃ M 5 l₂ - m₁ 32.7 s 8 d₄ 11 d₅ 14 l₃ - l₄ 11.5 m₂ 37.7 r₁ 17.3 d₆ M 5 l₆ 15.5 r₂ 24.8 l₅ 53 3100 грн Під замовлення До кошику
GN 487-B10-Q-M5-S-2-ES	4.5	1.5	9	B 10	20	8	M 5	-	32.7	8	11	14	-	11.5	37.7	17.3	M 5	15.5	24.8	53	Під замовлення	3143 грн	Детальніше
GN 487-B10-Q-M5-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 l₁ 8 d₃ M 5 l₂ - m₁ 32.7 s 8 d₄ 11 d₅ 14 l₃ - l₄ 11.5 m₂ 37.7 r₁ 17.3 d₆ M 5 l₆ 15.5 r₂ 24.8 l₅ 53 3143 грн Під замовлення До кошику
GN 487-B12-Q-M5-S-1-EL	4.5	1.5	9	B 12	20	8	M 5	22	32.7	10	11	14	37	11.5	38.7	17.3	M 5	16.5	24.8	54	Так	3243 грн	Детальніше
GN 487-B12-Q-M5-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 l₁ 8 d₃ M 5 l₂ 22 m₁ 32.7 s 10 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 m₂ 38.7 r₁ 17.3 d₆ M 5 l₆ 16.5 r₂ 24.8 l₅ 54 3243 грн Так До кошику
GN 487-B12-Q-M5-S-1-ES	4.5	1.5	9	B 12	20	8	M 5	22	32.7	10	11	14	37	11.5	38.7	17.3	M 5	16.5	24.8	54	Так	3267 грн	Детальніше
GN 487-B12-Q-M5-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 l₁ 8 d₃ M 5 l₂ 22 m₁ 32.7 s 10 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 m₂ 38.7 r₁ 17.3 d₆ M 5 l₆ 16.5 r₂ 24.8 l₅ 54 3267 грн Так До кошику
GN 487-B12-Q-M5-S-2-EL	4.5	1.5	9	B 12	20	8	M 5	-	32.7	10	11	14	-	11.5	38.7	17.3	M 5	16.5	24.8	54	Так	3104 грн	Детальніше
GN 487-B12-Q-M5-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 l₁ 8 d₃ M 5 l₂ - m₁ 32.7 s 10 d₄ 11 d₅ 14 l₃ - l₄ 11.5 m₂ 38.7 r₁ 17.3 d₆ M 5 l₆ 16.5 r₂ 24.8 l₅ 54 3104 грн Так До кошику
GN 487-B12-Q-M5-S-2-ES	4.5	1.5	9	B 12	20	8	M 5	-	32.7	10	11	14	-	11.5	38.7	17.3	M 5	16.5	24.8	54	Під замовлення	3143 грн	Детальніше
GN 487-B12-Q-M5-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 l₁ 8 d₃ M 5 l₂ - m₁ 32.7 s 10 d₄ 11 d₅ 14 l₃ - l₄ 11.5 m₂ 38.7 r₁ 17.3 d₆ M 5 l₆ 16.5 r₂ 24.8 l₅ 54 3143 грн Під замовлення До кошику
GN 487-B15-Q-M6-S-1-EL	6.5	2.5	12	B 15	25	10	M 6	22	41.8	12	14	18	41	14.5	49.3	21.5	M 6	20	32.5	67.6	Під замовлення	3572 грн	Детальніше
GN 487-B15-Q-M6-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 l₁ 10 d₃ M 6 l₂ 22 m₁ 41.8 s 12 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 m₂ 49.3 r₁ 21.5 d₆ M 6 l₆ 20 r₂ 32.5 l₅ 67.6 3572 грн Під замовлення До кошику
GN 487-B15-Q-M6-S-1-ES	6.5	2.5	12	B 15	25	10	M 6	22	41.8	12	14	18	41	14.5	49.3	21.5	M 6	20	32.5	67.6	Під замовлення	3628 грн	Детальніше
GN 487-B15-Q-M6-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 l₁ 10 d₃ M 6 l₂ 22 m₁ 41.8 s 12 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 m₂ 49.3 r₁ 21.5 d₆ M 6 l₆ 20 r₂ 32.5 l₅ 67.6 3628 грн Під замовлення До кошику
GN 487-B15-Q-M6-S-2-EL	6.5	2.5	12	B 15	25	10	M 6	-	41.8	12	14	18	-	14.5	49.3	21.5	M 6	20	32.5	67.6	Під замовлення	3453 грн	Детальніше
GN 487-B15-Q-M6-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 l₁ 10 d₃ M 6 l₂ - m₁ 41.8 s 12 d₄ 14 d₅ 18 l₃ - l₄ 14.5 m₂ 49.3 r₁ 21.5 d₆ M 6 l₆ 20 r₂ 32.5 l₅ 67.6 3453 грн Під замовлення До кошику
GN 487-B15-Q-M6-S-2-ES	6.5	2.5	12	B 15	25	10	M 6	-	41.8	12	14	18	-	14.5	49.3	21.5	M 6	20	32.5	67.6	Так	3490 грн	Детальніше
GN 487-B15-Q-M6-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 l₁ 10 d₃ M 6 l₂ - m₁ 41.8 s 12 d₄ 14 d₅ 18 l₃ - l₄ 14.5 m₂ 49.3 r₁ 21.5 d₆ M 6 l₆ 20 r₂ 32.5 l₅ 67.6 3490 грн Так До кошику
GN 487-B16-Q-M6-S-1-EL	6.5	2.5	12	B 16	25	10	M 6	22	41.8	-	14	18	41	14.5	49.8	21.5	M 6	20	32.5	67.6	Під замовлення	3572 грн	Детальніше
GN 487-B16-Q-M6-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 l₁ 10 d₃ M 6 l₂ 22 m₁ 41.8 s - d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 m₂ 49.8 r₁ 21.5 d₆ M 6 l₆ 20 r₂ 32.5 l₅ 67.6 3572 грн Під замовлення До кошику
GN 487-B16-Q-M6-S-1-ES	6.5	2.5	12	B 16	25	10	M 6	22	41.8	-	14	18	41	14.5	49.8	21.5	M 6	20	32.5	67.6	Під замовлення	3626 грн	Детальніше
GN 487-B16-Q-M6-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 l₁ 10 d₃ M 6 l₂ 22 m₁ 41.8 s - d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 m₂ 49.8 r₁ 21.5 d₆ M 6 l₆ 20 r₂ 32.5 l₅ 67.6 3626 грн Під замовлення До кошику
GN 487-B16-Q-M6-S-2-EL	6.5	2.5	12	B 16	25	10	M 6	-	41.8	-	14	18	-	14.5	49.8	21.5	M 6	20	32.5	67.6	Під замовлення	3453 грн	Детальніше
GN 487-B16-Q-M6-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 l₁ 10 d₃ M 6 l₂ - m₁ 41.8 s - d₄ 14 d₅ 18 l₃ - l₄ 14.5 m₂ 49.8 r₁ 21.5 d₆ M 6 l₆ 20 r₂ 32.5 l₅ 67.6 3453 грн Під замовлення До кошику
GN 487-B16-Q-M6-S-2-ES	6.5	2.5	12	B 16	25	10	M 6	-	41.8	-	14	18	-	14.5	49.8	21.5	M 6	20	32.5	67.6	Під замовлення	3490 грн	Детальніше
GN 487-B16-Q-M6-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 l₁ 10 d₃ M 6 l₂ - m₁ 41.8 s - d₄ 14 d₅ 18 l₃ - l₄ 14.5 m₂ 49.8 r₁ 21.5 d₆ M 6 l₆ 20 r₂ 32.5 l₅ 67.6 3490 грн Під замовлення До кошику
GN 487-B20-Q-M8-S-1-EL	10	2.5	13	B 20	30	12	M 8	30	51.3	16	15	24	50	18.6	59.3	30.8	M 6	22	36.5	81	Під замовлення	4087 грн	Детальніше
GN 487-B20-Q-M8-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 l₁ 12 d₃ M 8 l₂ 30 m₁ 51.3 s 16 d₄ 15 d₅ 24 l₃ 50 l₄ 18.6 m₂ 59.3 r₁ 30.8 d₆ M 6 l₆ 22 r₂ 36.5 l₅ 81 4087 грн Під замовлення До кошику
GN 487-B20-Q-M8-S-1-ES	10	2.5	13	B 20	30	12	M 8	30	51.3	16	15	24	50	18.6	59.3	30.8	M 6	22	36.5	81	Під замовлення	4145 грн	Детальніше
GN 487-B20-Q-M8-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 l₁ 12 d₃ M 8 l₂ 30 m₁ 51.3 s 16 d₄ 15 d₅ 24 l₃ 50 l₄ 18.6 m₂ 59.3 r₁ 30.8 d₆ M 6 l₆ 22 r₂ 36.5 l₅ 81 4145 грн Під замовлення До кошику
GN 487-B20-Q-M8-S-2-EL	10	2.5	13	B 20	30	12	M 8	-	51.3	16	15	24	-	18.6	59.3	30.8	M 6	22	36.5	81	Під замовлення	3946 грн	Детальніше
GN 487-B20-Q-M8-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 l₁ 12 d₃ M 8 l₂ - m₁ 51.3 s 16 d₄ 15 d₅ 24 l₃ - l₄ 18.6 m₂ 59.3 r₁ 30.8 d₆ M 6 l₆ 22 r₂ 36.5 l₅ 81 3946 грн Під замовлення До кошику
GN 487-B20-Q-M8-S-2-ES	10	2.5	13	B 20	30	12	M 8	-	51.3	16	15	24	-	18.6	59.3	30.8	M 6	22	36.5	81	Під замовлення	4000 грн	Детальніше
GN 487-B20-Q-M8-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 l₁ 12 d₃ M 8 l₂ - m₁ 51.3 s 16 d₄ 15 d₅ 24 l₃ - l₄ 18.6 m₂ 59.3 r₁ 30.8 d₆ M 6 l₆ 22 r₂ 36.5 l₅ 81 4000 грн Під замовлення До кошику

Характеристики

Типи
Тип Q: з перехресним отвором
Позначення
S: кульковий елемент із зовнішнім різьбленням
Ідентифікаційний номер
№ 1: затискач із регульованою ручкою важільного типу
№ 2: затискач із настановним гвинтом
Корпус, Затискний елемент
Алюміній
анодовані, природний колір EL
анодоване покриття, чорний колір ES
Кульковий елемент
Алюміній, гладка поверхня
Регульована ручка важільного типу (код №1)
Цинк, лиття під тиском
З пластиковим покриттям
сріблястий колір, RAL 9006, текстуроване оздоблення
Різьбова втулка та фіксуючий гвинт
Нержавіюча сталь AISI 303
Стопорний гвинт (код №2)
Нержавіюча сталь AISI 304
Гвинт із головкою під торцевий ключ DIN 912 (Тип Q)
Нержавіюча сталь AISI 304

особливості та сфери застосування

Кріпильні затискачі з шарнірним шаровим з'єднувачем GN 487 дозволяють точно і плавно регулювати шаровий шарнір в межах діапазону обертання. Це забезпечує простоту встановлення та регулювання положення таких компонентів, як сканери, камери та освітлювальні прилади.

Завдяки ефективному затискному механізму навіть незначний момент, що крутить, призводить до порівняно високого притискного зусилля на кульці. Для повторного регулювання з'єднувача затискачі повинні бути повністю відпущені. Для зручного керування затискним механізмом без застосування інструментів може використовуватись ручка важільного типу (код №1).

Щоб притискання залишалося незмінно надійним і сильним, на контактних поверхнях кульок не повинно бути мастила. Перевищення рекомендованого моменту, що крутить, збільшує зупинний момент, але може прискорити знос затискного механізму.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 487.pdf

Залиште відгук про товар!

Ідентифікаційний номер

№ 1: затискач із регульованою ручкою важільного типу
№ 2: затискач із настановним гвинтом
