Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та зовнішнім різьбленням GN 487-A-S

Друк

GN 487-Q-I

Затискачі з шарнірним кульовим з'єднувачем, перехресні отвори, з внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

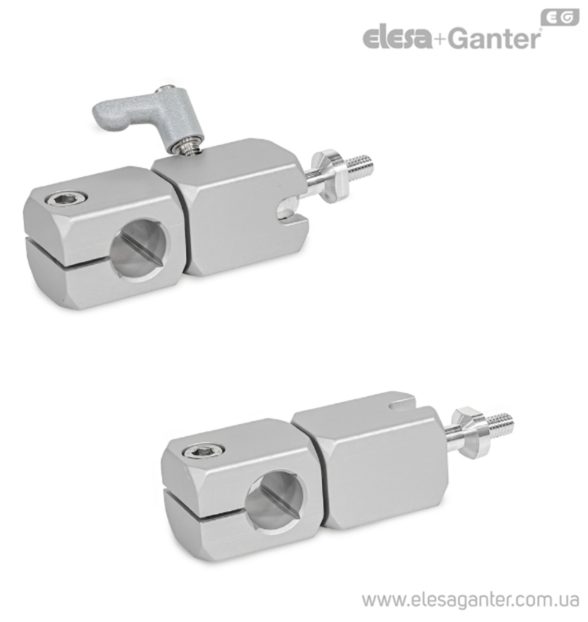

GN 487-Q-S

Тримачі з шарнірним кульовим з'єднувачем, з перехресними отворами, із зовнішнім різьбленням кріплення

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-A-I

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-A-S

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та зовнішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-W-I

Кріпильні з'єднувачі на стрижень з шарнірним кульовим з'єднувачем та внутрішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

GN 487-W-S

Кріпильні з'єднувачі на стрижень із шарнірним кульовим з'єднувачем та зовнішнім різьбленням

Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

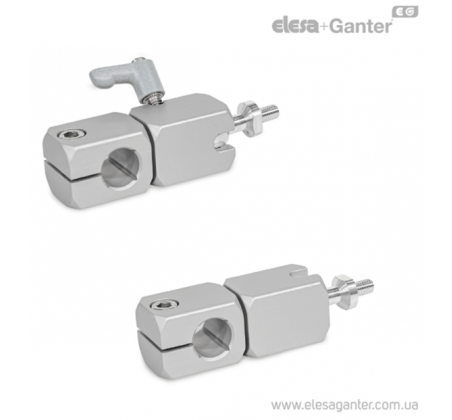

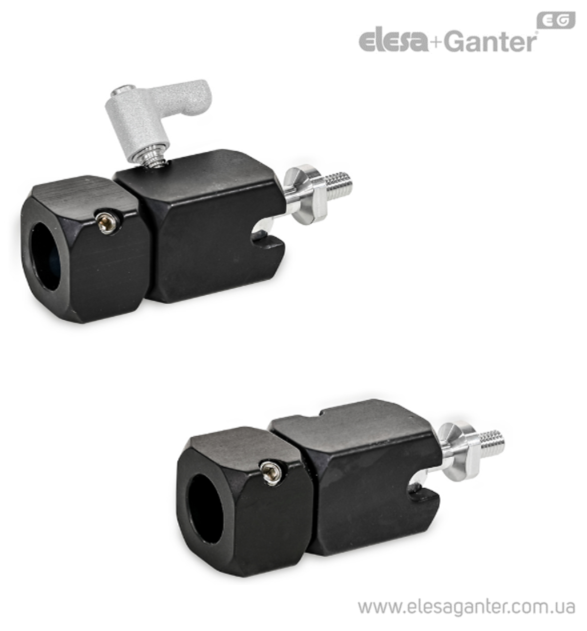

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та зовнішнім різьбленням GN 487-A-S – фото 1

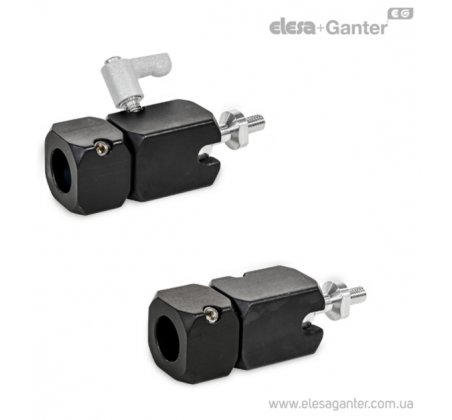

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та зовнішнім різьбленням GN 487-A-S – фото 2

Рухливі кріплення з шарнірним кульовим з'єднувачем, осьовим отвором та зовнішнім різьбленням GN 487-A-S – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 487-A-S Алюміній анодований/порошкове покриття чорний колір, з нержавіюча сталь з ручкою/гвинтами

Артікул
Артікул	Остановочный момент на шарике в Н·м ≈	Рекомендуемый момент затяжки зажима (код №) в Н·м ≈	A/F	d₁	k	l₁	d₃	l₂	d₄	d₅	l₃	l₄	r₁	t₂	d₇	r₂	l₇	В наявності	Ціна
GN 487-B10-A-M5-S-1-EL	4.5	1.5	9	B 10	20	8	M 5	22	11	14	37	11.5	17.3	10	M 5	24.8	42.5	Під замовлення	3081 грн	Детальніше
GN 487-B10-A-M5-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 l₁ 8 d₃ M 5 l₂ 22 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 r₁ 17.3 t₂ 10 d₇ M 5 r₂ 24.8 l₇ 42.5 3081 грн Під замовлення До кошику
GN 487-B10-A-M5-S-1-ES	4.5	1.5	9	B 10	20	8	M 5	22	11	14	37	11.5	17.3	10	M 5	24.8	42.5	Під замовлення	3120 грн	Детальніше
GN 487-B10-A-M5-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 l₁ 8 d₃ M 5 l₂ 22 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 r₁ 17.3 t₂ 10 d₇ M 5 r₂ 24.8 l₇ 42.5 3120 грн Під замовлення До кошику
GN 487-B10-A-M5-S-2-EL	4.5	1.5	9	B 10	20	8	M 5	-	11	14	-	11.5	17.3	10	M 5	24.8	42.5	Під замовлення	2961 грн	Детальніше
GN 487-B10-A-M5-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 l₁ 8 d₃ M 5 l₂ - d₄ 11 d₅ 14 l₃ - l₄ 11.5 r₁ 17.3 t₂ 10 d₇ M 5 r₂ 24.8 l₇ 42.5 2961 грн Під замовлення До кошику
GN 487-B10-A-M5-S-2-ES	4.5	1.5	9	B 10	20	8	M 5	-	11	14	-	11.5	17.3	10	M 5	24.8	42.5	Під замовлення	2998 грн	Детальніше
GN 487-B10-A-M5-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 10 k 20 l₁ 8 d₃ M 5 l₂ - d₄ 11 d₅ 14 l₃ - l₄ 11.5 r₁ 17.3 t₂ 10 d₇ M 5 r₂ 24.8 l₇ 42.5 2998 грн Під замовлення До кошику
GN 487-B12-A-M5-S-1-EL	4.5	1.5	9	B 12	20	8	M 5	22	11	14	37	11.5	17.3	12	M 5	24.8	43.5	Так	3100 грн	Детальніше
GN 487-B12-A-M5-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 l₁ 8 d₃ M 5 l₂ 22 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 r₁ 17.3 t₂ 12 d₇ M 5 r₂ 24.8 l₇ 43.5 3100 грн Так До кошику
GN 487-B12-A-M5-S-1-ES	4.5	1.5	9	B 12	20	8	M 5	22	11	14	37	11.5	17.3	12	M 5	24.8	43.5	Під замовлення	3124 грн	Детальніше
GN 487-B12-A-M5-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 l₁ 8 d₃ M 5 l₂ 22 d₄ 11 d₅ 14 l₃ 37 l₄ 11.5 r₁ 17.3 t₂ 12 d₇ M 5 r₂ 24.8 l₇ 43.5 3124 грн Під замовлення До кошику
GN 487-B12-A-M5-S-2-EL	4.5	1.5	9	B 12	20	8	M 5	-	11	14	-	11.5	17.3	12	M 5	24.8	43.5	Під замовлення	2966 грн	Детальніше
GN 487-B12-A-M5-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 l₁ 8 d₃ M 5 l₂ - d₄ 11 d₅ 14 l₃ - l₄ 11.5 r₁ 17.3 t₂ 12 d₇ M 5 r₂ 24.8 l₇ 43.5 2966 грн Під замовлення До кошику
GN 487-B12-A-M5-S-2-ES	4.5	1.5	9	B 12	20	8	M 5	-	11	14	-	11.5	17.3	12	M 5	24.8	43.5	Під замовлення	3005 грн	Детальніше
GN 487-B12-A-M5-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 4.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 1.5 A/F 9 d₁ B 12 k 20 l₁ 8 d₃ M 5 l₂ - d₄ 11 d₅ 14 l₃ - l₄ 11.5 r₁ 17.3 t₂ 12 d₇ M 5 r₂ 24.8 l₇ 43.5 3005 грн Під замовлення До кошику
GN 487-B15-A-M6-S-1-EL	6.5	2.5	12	B 15	25	10	M 6	22	14	18	41	14.5	21.5	15	M 6	32.5	55.1	Під замовлення	3417 грн	Детальніше
GN 487-B15-A-M6-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 l₁ 10 d₃ M 6 l₂ 22 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 r₁ 21.5 t₂ 15 d₇ M 6 r₂ 32.5 l₇ 55.1 3417 грн Під замовлення До кошику
GN 487-B15-A-M6-S-1-ES	6.5	2.5	12	B 15	25	10	M 6	22	14	18	41	14.5	21.5	15	M 6	32.5	55.1	Під замовлення	3449 грн	Детальніше
GN 487-B15-A-M6-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 l₁ 10 d₃ M 6 l₂ 22 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 r₁ 21.5 t₂ 15 d₇ M 6 r₂ 32.5 l₇ 55.1 3449 грн Під замовлення До кошику
GN 487-B15-A-M6-S-2-EL	6.5	2.5	12	B 15	25	10	M 6	-	14	18	-	14.5	21.5	15	M 6	32.5	55.1	Під замовлення	3283 грн	Детальніше
GN 487-B15-A-M6-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 l₁ 10 d₃ M 6 l₂ - d₄ 14 d₅ 18 l₃ - l₄ 14.5 r₁ 21.5 t₂ 15 d₇ M 6 r₂ 32.5 l₇ 55.1 3283 грн Під замовлення До кошику
GN 487-B15-A-M6-S-2-ES	6.5	2.5	12	B 15	25	10	M 6	-	14	18	-	14.5	21.5	15	M 6	32.5	55.1	Під замовлення	3315 грн	Детальніше
GN 487-B15-A-M6-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 15 k 25 l₁ 10 d₃ M 6 l₂ - d₄ 14 d₅ 18 l₃ - l₄ 14.5 r₁ 21.5 t₂ 15 d₇ M 6 r₂ 32.5 l₇ 55.1 3315 грн Під замовлення До кошику
GN 487-B16-A-M6-S-1-EL	6.5	2.5	12	B 16	25	10	M 6	22	14	18	41	14.5	21.5	16	M 6	32.5	55.6	Під замовлення	3420 грн	Детальніше
GN 487-B16-A-M6-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 l₁ 10 d₃ M 6 l₂ 22 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 r₁ 21.5 t₂ 16 d₇ M 6 r₂ 32.5 l₇ 55.6 3420 грн Під замовлення До кошику
GN 487-B16-A-M6-S-1-ES	6.5	2.5	12	B 16	25	10	M 6	22	14	18	41	14.5	21.5	16	M 6	32.5	55.6	Під замовлення	3449 грн	Детальніше
GN 487-B16-A-M6-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 l₁ 10 d₃ M 6 l₂ 22 d₄ 14 d₅ 18 l₃ 41 l₄ 14.5 r₁ 21.5 t₂ 16 d₇ M 6 r₂ 32.5 l₇ 55.6 3449 грн Під замовлення До кошику
GN 487-B16-A-M6-S-2-EL	6.5	2.5	12	B 16	25	10	M 6	-	14	18	-	14.5	21.5	16	M 6	32.5	55.6	Під замовлення	3286 грн	Детальніше
GN 487-B16-A-M6-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 l₁ 10 d₃ M 6 l₂ - d₄ 14 d₅ 18 l₃ - l₄ 14.5 r₁ 21.5 t₂ 16 d₇ M 6 r₂ 32.5 l₇ 55.6 3286 грн Під замовлення До кошику
GN 487-B16-A-M6-S-2-ES	6.5	2.5	12	B 16	25	10	M 6	-	14	18	-	14.5	21.5	16	M 6	32.5	55.6	Під замовлення	3315 грн	Детальніше
GN 487-B16-A-M6-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 6.5 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 12 d₁ B 16 k 25 l₁ 10 d₃ M 6 l₂ - d₄ 14 d₅ 18 l₃ - l₄ 14.5 r₁ 21.5 t₂ 16 d₇ M 6 r₂ 32.5 l₇ 55.6 3315 грн Під замовлення До кошику
GN 487-B20-A-M8-S-1-EL	10	2.5	13	B 20	30	12	M 8	30	15	24	50	18.6	30.8	16	M 6	36.5	67	Під замовлення	3920 грн	Детальніше
GN 487-B20-A-M8-S-1-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 l₁ 12 d₃ M 8 l₂ 30 d₄ 15 d₅ 24 l₃ 50 l₄ 18.6 r₁ 30.8 t₂ 16 d₇ M 6 r₂ 36.5 l₇ 67 3920 грн Під замовлення До кошику
GN 487-B20-A-M8-S-1-ES	10	2.5	13	B 20	30	12	M 8	30	15	24	50	18.6	30.8	16	M 6	36.5	67	Так	3971 грн	Детальніше
GN 487-B20-A-M8-S-1-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 l₁ 12 d₃ M 8 l₂ 30 d₄ 15 d₅ 24 l₃ 50 l₄ 18.6 r₁ 30.8 t₂ 16 d₇ M 6 r₂ 36.5 l₇ 67 3971 грн Так До кошику
GN 487-B20-A-M8-S-2-EL	10	2.5	13	B 20	30	12	M 8	-	15	24	-	18.6	30.8	16	M 6	36.5	67	Під замовлення	3783 грн	Детальніше
GN 487-B20-A-M8-S-2-EL Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 l₁ 12 d₃ M 8 l₂ - d₄ 15 d₅ 24 l₃ - l₄ 18.6 r₁ 30.8 t₂ 16 d₇ M 6 r₂ 36.5 l₇ 67 3783 грн Під замовлення До кошику
GN 487-B20-A-M8-S-2-ES	10	2.5	13	B 20	30	12	M 8	-	15	24	-	18.6	30.8	16	M 6	36.5	67	Так	3831 грн	Детальніше
GN 487-B20-A-M8-S-2-ES Характеристики: Остановочный момент на шарике в Н·м ≈ 10 Рекомендуемый момент затяжки зажима (код №) в Н·м ≈ 2.5 A/F 13 d₁ B 20 k 30 l₁ 12 d₃ M 8 l₂ - d₄ 15 d₅ 24 l₃ - l₄ 18.6 r₁ 30.8 t₂ 16 d₇ M 6 r₂ 36.5 l₇ 67 3831 грн Так До кошику

Характеристики

Типи
Тип A: з осьовим отвором
Позначення
S: кульковий елемент із зовнішнім різьбленням
Ідентифікаційний номер
№ 1: затискач із регульованою ручкою важільного типу
№ 2: затискач із настановним гвинтом
Корпус, Затискний елемент
Алюміній
анодовані, природний колір EL
анодоване покриття, чорний колір ES
Кульковий елемент
Алюміній, гладка поверхня
Регульована ручка важільного типу (код №1)
Цинк, лиття під тиском
З пластиковим покриттям
сріблястий колір, RAL 9006, текстуроване оздоблення
Різьбова втулка та фіксуючий гвинт
Нержавіюча сталь AISI 303
Стопорний гвинт (код №2)
Нержавіюча сталь AISI 304
Гвинт установки DIN 913 (тип A)
Нержавіюча сталь AISI 304

особливості та сфери застосування

Кріпильні затискачі з шарнірним шаровим з'єднувачем GN 487 дозволяють точно і плавно регулювати шаровий шарнір в межах діапазону обертання. Це забезпечує простоту встановлення та регулювання положення таких компонентів, як сканери, камери та освітлювальні прилади.

Завдяки ефективному затискному механізму навіть незначний момент, що крутить, призводить до порівняно високого притискного зусилля на кульці. Для повторного регулювання з'єднувача затискачі повинні бути повністю відпущені. Для зручного керування затискним механізмом без застосування інструментів може використовуватись ручка важільного типу (код №1).

Щоб притискання залишалося незмінно надійним і сильним, на контактних поверхнях кульок не повинно бути мастила. Перевищення рекомендованого моменту, що крутить, збільшує зупинний момент, але може прискорити знос затискного механізму.
