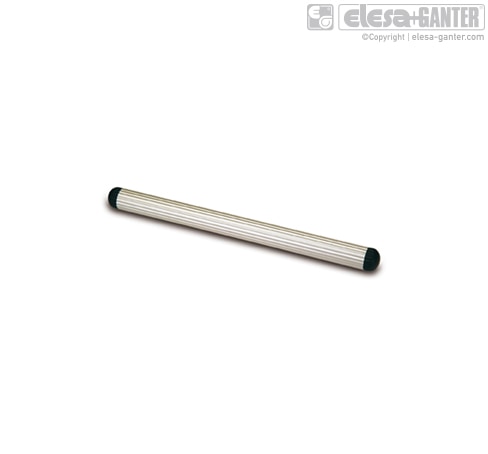

Профільні ребристі трубки з посиленням L від 200 до 2000 мм та торцевими заглушками MSR.60-T13
Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.
MSR.60-T13 Алюміній, заглушки армований технополімер
| Артікул | L | В наявності | Ціна | |||
|---|---|---|---|---|---|---|
| MSR.60-T13-100 | 100 | Так |
101
|
|||
| MSR.60-T13-150 | 150 | Так |
119
|
|||
| MSR.60-T13-200 | 200 | Так |
135
|
|||
| MSR.60-T13-2000* | 2000 | Так |
661
|
|||
| MSR.60-T13-250 | 250 | Так |
152
|
|||
| MSR.60-T13-300 | 300 | Так |
168
|
характеристики

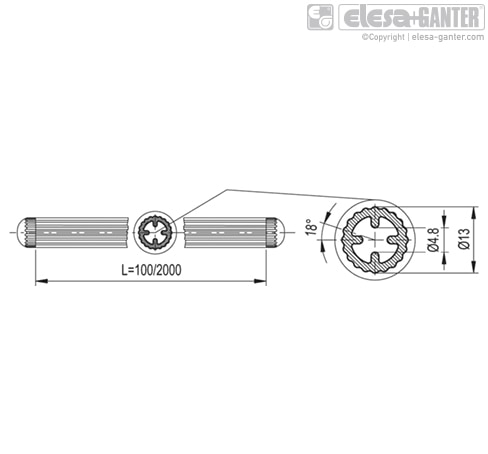

Сполучні трубки MSR.60-T13:
алюмінієвий профіль, стандартна довжина від 100 до 2000 мм.
За запитом та для достатньої кількості доступні інші довжини.
Заглушки з'єднувальних трубок TC13-MSR.60:
армований скловолокном технополімер на основі поліаміду (PA), чорний колір, матове оздоблення, складання шляхом щільної посадки.
Входить до комплекту постачання.
Доступні також як аксесуар, що продається окремо
Інструкції з монтажу
Зберіть основу за допомогою двох гвинтів із циліндричною головкою M6 із гніздом для шестигранного ключа (не входять у комплект поставки).
Встановіть одну із заглушок на кінці з'єднувальної трубки легкими ударами пластмасовим молотком, доки вона твердо не стане на місце. Не встановлюйте заглушку на кінці, що приєднується до основи!
Вставте сполучну трубку в профільний отвір основи і затисніть її, затягнувши гвинт. Рекомендований момент затягування 5 Н•м.
Вставте сполучну трубку в профільний отвір двостороннього затискача.
Встановіть заглушки на трубці.
Вставте сполучну трубку в профільний отвір двостороннього затискача.
Встановіть на сполучну трубку належний затискач, вибраний у межах шести доступних. Після позиціонування компонентів закріпіть їх, затисніть гвинти. Рекомендований момент затягування 3 Н•м. Ми не рекомендуємо перевищувати це значення.
Після виконання регулювання встановіть кришки гвинтів у основу.
особливості та сфери застосування
Сполучні затискачі MSR., розроблені відповідно до патенту ELESA, забезпечують просте та ефективне з'єднання деталей, запобігаючи ризику вільного обертання.
Система дозволяє осьове, перпендикулярне або кутове позиціонування сполучної трубки по відношенню до основи.
Переваги
Шлицева сполучна трубка, що запобігає вільному обертанню.
Трубка та деталі, затиснуті за допомогою лише одного гвинта.
Прості налаштування на п'ять ступенів свободи затиснутих пристроїв (див. креслення).
Відсутність порожнин запобігає забрудненню.
Проста ідентифікація затиснутого пристрою за кольором ковпачків в основі
