Стопорні штифти з нержавіючої сталі, що відключаються GN 818-C

Друк

GN 818-B

Стопорні штифти із нержавіючої сталі без фіксації у віджатому положенні

Нержавіюча сталь, ручка поліамід, без контргайки

GN 818-BK

Стопорные штифты из высокостойкой нержавеющей стали неотключаемые

Нержавеющая сталь, ручка полиамид, с контргайкой

GN 818-BN

Стопорні штифти з нержавіючої сталі не вимикаються

Нержавіюча сталь високостійка без контргайки

GN 818-BKN

Стопорні штифти з нержавіючої сталі не вимикаються

Високоміцна нержавіюча сталь з контргайкою

GN 818-C

Стопорні штифти з нержавіючої сталі, що відключаються

Нержавіюча сталь, ручка поліамід без контргайки

GN 818-CK

Стопорні штифти з нержавіючої сталі, що відключаються

Нержавіюча сталь, ручка поліамід, з контргайкою

GN 818-CN

Високостійкі стопорні фіксатори з нержавіючої сталі, що відключаються

Нержавіюча сталь, без контргайки

GN 818-CKN

Високостійкі фіксатори з нержавіючої сталі, що вимикаються

Високоміцна нержавіюча сталь, з контргайкою

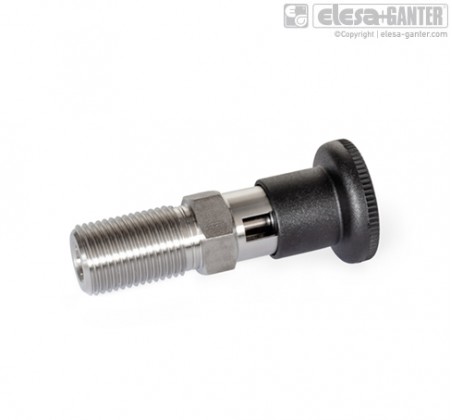

Стопорні штифти з нержавіючої сталі, що відключаються GN 818-C – фото 1

Стопорні штифти з нержавіючої сталі, що відключаються GN 818-C – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 818-C Нержавіюча сталь, ручка поліамід без контргайки

Артікул
Артікул	A/F	k₁	d₂	l₁	d₃	l₂	l₃	l₄	d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇	Пружинная нагрузка в Н ≈начальная	Пружинная нагрузка в Н ≈конечная	В наявності	Ціна
GN 818-10-12-C-A4	17	24	M16x1.5	12	28	58	26	8	10	7.5	32	Так	1539 грн	Детальніше
GN 818-10-12-C-A4 Характеристики: A/F 17 k₁ 24 d₂ M16x1.5 l₁ 12 d₃ 28 l₂ 58 l₃ 26 l₄ 8 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 10 Пружинная нагрузка в Н ≈начальная 7.5 Пружинная нагрузка в Н ≈конечная 32 1539 грн Так До кошику
GN 818-12-15-C-A4	22	28.5	M20x1.5	15	33	71.5	33	10	12	9	32	Так	2056 грн	Детальніше
GN 818-12-15-C-A4 Характеристики: A/F 22 k₁ 28.5 d₂ M20x1.5 l₁ 15 d₃ 33 l₂ 71.5 l₃ 33 l₄ 10 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 12 Пружинная нагрузка в Н ≈начальная 9 Пружинная нагрузка в Н ≈конечная 32 2056 грн Так До кошику
GN 818-4-4-C-A4	10	14	M8x1	4	16	35	16	5	4	3.5	11	Так	1032 грн	Детальніше
GN 818-4-4-C-A4 Характеристики: A/F 10 k₁ 14 d₂ M8x1 l₁ 4 d₃ 16 l₂ 35 l₃ 16 l₄ 5 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 4 Пружинная нагрузка в Н ≈начальная 3.5 Пружинная нагрузка в Н ≈конечная 11 1032 грн Так До кошику
GN 818-4-6-C-A4	10	14	M8x1	6	16	35	16	5	4	3	11	Так	1032 грн	Детальніше
GN 818-4-6-C-A4 Характеристики: A/F 10 k₁ 14 d₂ M8x1 l₁ 6 d₃ 16 l₂ 35 l₃ 16 l₄ 5 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 4 Пружинная нагрузка в Н ≈начальная 3 Пружинная нагрузка в Н ≈конечная 11 1032 грн Так До кошику
GN 818-5-5-C-A4	12	16	M10x1	5	19	40	18	6	5	3	12	Так	1091 грн	Детальніше
GN 818-5-5-C-A4 Характеристики: A/F 12 k₁ 16 d₂ M10x1 l₁ 5 d₃ 19 l₂ 40 l₃ 18 l₄ 6 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 5 Пружинная нагрузка в Н ≈начальная 3 Пружинная нагрузка в Н ≈конечная 12 1091 грн Так До кошику
GN 818-5-8-C-A4	12	16	M10x1	8	19	40	18	6	5	3	14	Так	1095 грн	Детальніше
GN 818-5-8-C-A4 Характеристики: A/F 12 k₁ 16 d₂ M10x1 l₁ 8 d₃ 19 l₂ 40 l₃ 18 l₄ 6 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 5 Пружинная нагрузка в Н ≈начальная 3 Пружинная нагрузка в Н ≈конечная 14 1095 грн Так До кошику
GN 818-6-6-C-A4	14	20	M12x1.5	6	23	48	22	6	6	4.5	16	Так	1276 грн	Детальніше
GN 818-6-6-C-A4 Характеристики: A/F 14 k₁ 20 d₂ M12x1.5 l₁ 6 d₃ 23 l₂ 48 l₃ 22 l₄ 6 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 6 Пружинная нагрузка в Н ≈начальная 4.5 Пружинная нагрузка в Н ≈конечная 16 1276 грн Так До кошику
GN 818-6-9-C-A4	14	20	M12x1.5	9	23	48	22	6	6	4	20	Так	1398 грн	Детальніше
GN 818-6-9-C-A4 Характеристики: A/F 14 k₁ 20 d₂ M12x1.5 l₁ 9 d₃ 23 l₂ 48 l₃ 22 l₄ 6 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 6 Пружинная нагрузка в Н ≈начальная 4 Пружинная нагрузка в Н ≈конечная 20 1398 грн Так До кошику
GN 818-8-12-C-A4	17	24	M16x1.5	12	28	58	26	8	8	7	26	Так	1568 грн	Детальніше
GN 818-8-12-C-A4 Характеристики: A/F 17 k₁ 24 d₂ M16x1.5 l₁ 12 d₃ 28 l₂ 58 l₃ 26 l₄ 8 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 8 Пружинная нагрузка в Н ≈начальная 7 Пружинная нагрузка в Н ≈конечная 26 1568 грн Так До кошику
GN 818-8-8-C-A4	17	24	M16x1.5	8	28	58	26	8	8	6	23	Так	1491 грн	Детальніше
GN 818-8-8-C-A4 Характеристики: A/F 17 k₁ 24 d₂ M16x1.5 l₁ 8 d₃ 28 l₂ 58 l₃ 26 l₄ 8 d₁ вiсь -₀.₀₂/-₀.₀₅ отвiр H₇ 8 Пружинная нагрузка в Н ≈начальная 6 Пружинная нагрузка в Н ≈конечная 23 1491 грн Так До кошику

Характеристики

Типи
Тип C: з фіксацією у віджатому положенні, з пластиковою ручкою, без контргайки
Нержавіюча сталь AISI 316 A4
Фіксуючий стрижень із хімічно нікельованої сталі
Поворотна ручка
Пластик
Поліамід (PA)
чорний колір, матове оздоблення
не знімна
пружина
Нержавіюча сталь AISI 316 Ti

особливості та сфери застосування

Стопорні штифти з нержавіючої сталі GN 818 відокремлені матеріалами, що дозволяє цим штифтам витримувати особливо корозійні середовища.

Стопорні штифти з фіксацією у віджатому положенні застосовуються, коли необхідно, щоб стрижень фіксатора самостійно утримувався у відтягнутому положенні. У такому випадку поворотна ручка відтягується, а потім повертається на 90°. Паз утримує штифт у цьому положенні.
