Потайні утримуючі втулки з різьбленням під штифти з висувними упорами GN 1140-S

Друк

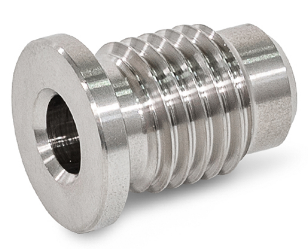

GN 1140-B

Утримуючі втулки з різьбленням і буртиком, що виступає під штифти з фіксуючими упорами

Нержавіюча сталь

GN 1140-S

Потайні утримуючі втулки з різьбленням під штифти з висувними упорами

Монтажні втулки під штифтові фіксатори, що вкручуються

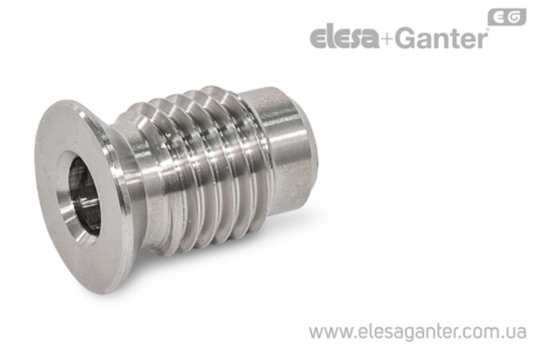

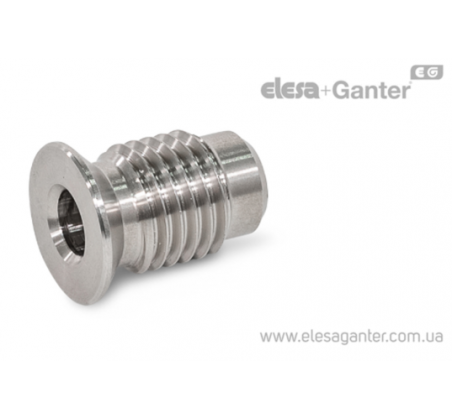

Потайні утримуючі втулки з різьбленням під штифти з висувними упорами GN 1140-S – фото 1

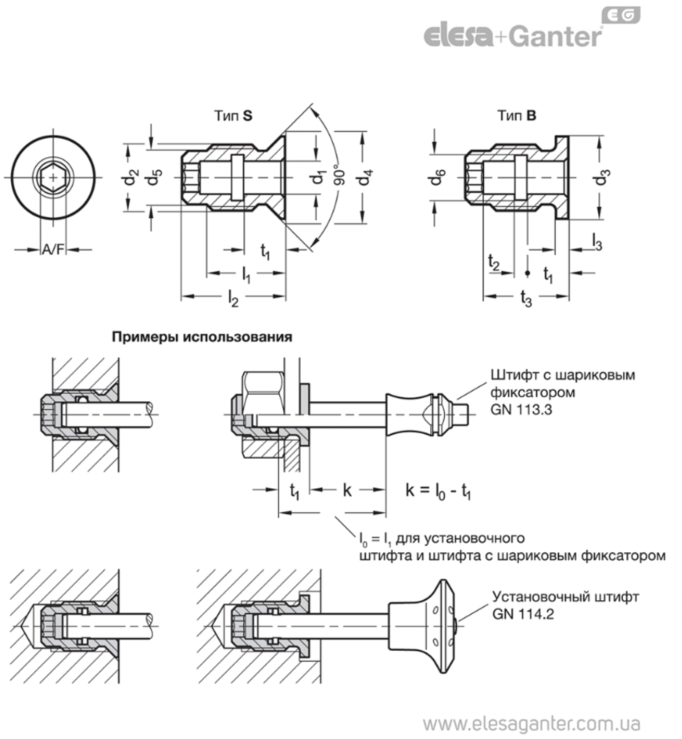

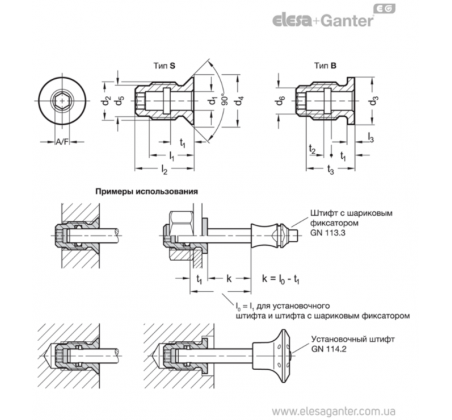

Потайні утримуючі втулки з різьбленням під штифти з висувними упорами GN 1140-S – Креслення 1

Увага! Товар з приміткою «Є в наявності» відвантажується Покупцеві терміном до 6 робочих днів. Термін поставки товару, якого немає на складі, рекомендуємо уточнити у Продавця. Продавець залишає за собою право відпускати товар у базовій кольоровій гамі, якщо інше не обговорено Покупцем.

GN 1140-S Монтажні втулки під штифтові фіксатори, що вкручуються

Артікул
Артікул	A/F	d₁	d₂	l₂	d₄	d₅	l₁ ≈	t₂	t₁	d₆	t₃	В наявності	Ціна
GN 1140-10-M20-S-NI	8	10 +0.15/+0.05	M 20	28	27	16.4	21.5	4	10	13.4	22	Під замовлення	1191 грн	Детальніше
GN 1140-10-M20-S-NI Характеристики: A/F 8 d₁ 10 +0.15/+0.05 d₂ M 20 l₂ 28 d₄ 27 d₅ 16.4 l₁ ≈ 21.5 t₂ 4 t₁ 10 d₆ 13.4 t₃ 22 1191 грн Під замовлення До кошику
GN 1140-12-M24-S-NI	10	12 +0.15/+0.05	M 24	39	32	19.6	29.5	5	20	15.4	33.5	Під замовлення	1415 грн	Детальніше
GN 1140-12-M24-S-NI Характеристики: A/F 10 d₁ 12 +0.15/+0.05 d₂ M 24 l₂ 39 d₄ 32 d₅ 19.6 l₁ ≈ 29.5 t₂ 5 t₁ 20 d₆ 15.4 t₃ 33.5 1415 грн Під замовлення До кошику
GN 1140-16-M30-S-NI	10	16 +0.15/+0.05	M 30	43	38	25	33.5	7	20	20.3	36.5	Під замовлення	1742 грн	Детальніше
GN 1140-16-M30-S-NI Характеристики: A/F 10 d₁ 16 +0.15/+0.05 d₂ M 30 l₂ 43 d₄ 38 d₅ 25 l₁ ≈ 33.5 t₂ 7 t₁ 20 d₆ 20.3 t₃ 36.5 1742 грн Під замовлення До кошику
GN 1140-5-M12-S-NI	4	5 +0.10/+0.02	M 12	21	18	9.4	16.5	1.5	10	6.5	17.5	Під замовлення	684 грн	Детальніше
GN 1140-5-M12-S-NI Характеристики: A/F 4 d₁ 5 +0.10/+0.02 d₂ M 12 l₂ 21 d₄ 18 d₅ 9.4 l₁ ≈ 16.5 t₂ 1.5 t₁ 10 d₆ 6.5 t₃ 17.5 684 грн Під замовлення До кошику
GN 1140-6-M14-S-NI	5	6 +0.10/+0.02	M 14	23	20	11.4	17.5	2.5	10	8.2	18.5	Під замовлення	697 грн	Детальніше
GN 1140-6-M14-S-NI Характеристики: A/F 5 d₁ 6 +0.10/+0.02 d₂ M 14 l₂ 23 d₄ 20 d₅ 11.4 l₁ ≈ 17.5 t₂ 2.5 t₁ 10 d₆ 8.2 t₃ 18.5 697 грн Під замовлення До кошику
GN 1140-8-M16-S-NI	6	8 +0.10/+0.02	M 16	25	22	13	19.5	3	10	11.1	20.5	Під замовлення	815 грн	Детальніше
GN 1140-8-M16-S-NI Характеристики: A/F 6 d₁ 8 +0.10/+0.02 d₂ M 16 l₂ 25 d₄ 22 d₅ 13 l₁ ≈ 19.5 t₂ 3 t₁ 10 d₆ 11.1 t₃ 20.5 815 грн Під замовлення До кошику

Характеристики

Типи

Тип S: з потайною головкою

Нержавіюча сталь AISI 303 NI

особливості та сфери застосування

Утримуючі втулки GN 1140 призначені для штифтів з кульковими фіксаторами, таких як GN 114.2. Вони використовуються для випадків, коли наявна товщина стінки менша, або для монтажу в глухий отвір. Крім того, вони забезпечують посилення, коли штифт або штифт з кульковим фіксатором використовується з м'якими, делікатними матеріалами.

Тип B встановлює певну глибину вкручування завдяки кільцевому виступу. Тип S з потайною головкою дозволяє відцентрований, утоплений монтаж у створеному отворі.

Утримуючі втулки підходять для наступних настановних штифтів або штифтів з кульковими фіксаторами: GN 113.3, GN 113.4, GN 113.5, GN 113.6, GN 113.7, GN 113.8, GN 113.1, GN 113.1. .12, GN 113.30, GN 114.2, GN 114.3, GN 114.6, GN 124.2, GN 124.3, GN 214.2, GN 214.3, GN 214.6.

Найменування продукції

Телефон

Електронна адреса

Повідомлення

GN 1140.pdf
