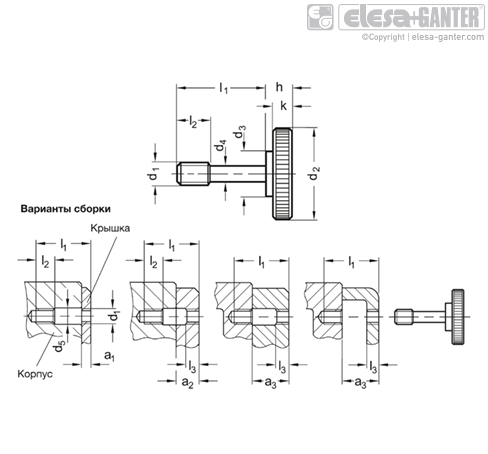

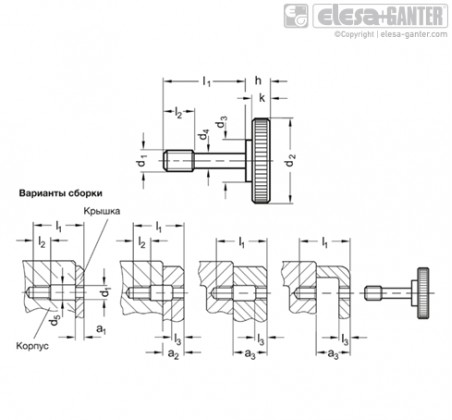

Описание | a 1 | a 2 | a 3 | d 1 | d 2 | k | l 1 | d 3 | l 2 | d 402 | d 5 | l 3 | h | Вес | Наличие | Цена | |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
GN 653.2-M4-15-ST | 2-4 | 4-8 | 8-10 | M4 | 16 | 3.5 | 15 | 8 | 5 | 3.2 | 4.5 | 2 | 5.5 | 7 | Есть |
59
|
Подробнее
|
GN 653.2-M4-17-ST | 4-6 | 6-10 | 10-12 | M4 | 16 | 3.5 | 17 | 8 | 5 | 3.2 | 4.5 | 2 | 5.5 | 7 |
|
59
|
Подробнее
|
GN 653.2-M4-19-ST | 6-8 | 8-12 | 12-14 | M4 | 16 | 3.5 | 19 | 8 | 5 | 3.2 | 4.5 | 2 | 5.5 | 7 |
|
60
|
Подробнее
|
GN 653.2-M4-21-ST | 8-10 | 10-14 | 14-16 | M4 | 16 | 3.5 | 21 | 8 | 5 | 3.2 | 4.5 | 2 | 5.5 | 9 |
|
62
|
Подробнее
|
GN 653.2-M5-18-ST | 2.5-4 | 4-10.5 | 10.5-12 | M5 | 20 | 4 | 18 | 10 | 6 | 4 | 5.5 | 2.5 | 6.5 | 13 | Есть |
90
|
Подробнее
|
GN 653.2-M5-20-ST | 4-6 | 6-12 | 12-14 | M5 | 20 | 4 | 20 | 10 | 6 | 4 | 5.5 | 2.5 | 6.5 | 13 |
|
80
|
Подробнее
|
GN 653.2-M5-22-ST | 6-8 | 8-14 | 14-16 | M5 | 20 | 4 | 22 | 10 | 6 | 4 | 5.5 | 2.5 | 6.5 | 13 |
|
81
|
Подробнее
|
GN 653.2-M5-26-ST | 8-12 | 12-16 | 16-18 | M5 | 20 | 4 | 26 | 10 | 6 | 4 | 5.5 | 2.5 | 6.5 | 14 |
|
84
|
Подробнее
|
GN 653.2-M6-24-ST | 3-6 | 6-13 | 13-16 | M6 | 24 | 5 | 24 | 12 | 8 | 4.8 | 6.5 | 3 | 8 | 23 | Есть |
110
|
Подробнее
|
GN 653.2-M6-26-ST | 6-8 | 8-16 | 16-18 | M6 | 24 | 5 | 26 | 12 | 8 | 4.8 | 6.5 | 3 | 8 | 24 | Есть |
110
|
Подробнее
|
GN 653.2-M6-30-ST | 8-12 | 12-18 | 18-22 | M6 | 24 | 5 | 30 | 12 | 8 | 4.8 | 6.5 | 3 | 8 | 30 | Есть |
112
|
Подробнее
|
GN 653.2-M6-34-ST | 12-16 | 16-22 | 22-26 | M6 | 24 | 5 | 34 | 12 | 8 | 4.8 | 6.5 | 3 | 8 | 32 | Есть |
115
|
Подробнее
|
GN 653.2-M8-30-ST | 4-8 | 8-16 | 16-20 | M8 | 30 | 6 | 30 | 16 | 10 | 6.5 | 8.5 | 4 | 9 | 44 | Есть |
161
|
Подробнее
|
GN 653.2-M8-34-ST | 8-12 | 12-20 | 20-24 | M8 | 30 | 6 | 34 | 16 | 10 | 6.5 | 8.5 | 4 | 9 | 45 |
|
165
|
Подробнее
|
GN 653.2-M8-38-ST | 12-16 | 16-24 | 24-28 | M8 | 30 | 6 | 38 | 16 | 10 | 6.5 | 8.5 | 4 | 9 | 48 | Есть |
170
|
Подробнее
|
GN 653.2-M8-42-ST | 16-20 | 20-28 | 28-32 | M8 | 30 | 6 | 42 | 16 | 10 | 6.5 | 8.5 | 4 | 9 | 50 |
|
176
|
Подробнее
|
В магазине ELESA+GANTER можно купить уникальные винтовые ручки, предназначенные для надежной фиксации изделий и поверхностей.
Винт верстачный DIN 6306 с подвижным штифтом, изготовлен из высококачественной закаленной стали с высоким классом прочности и предназначен для соединения деталей и плоскостей с большим усилием прижима. Высокопрочная сталь позволяет использовать эту винтовую ручку на металлообрабатывающих станках и центрах. Благодаря торцевой форме наконечника винта данной винтовой ручки можно обойтись без использования накладок при прижиме. Подпружиненный штифт винтовой ручки DIN 6306 обеспечивает его удержание вне зависимости от положение самой винтовой ручки, а концевые шляпки ограничивают ход, а так же фиксирует его при работе оборудования. Путем изменения положения штифта верстачного винта, за счет увеличения плеча, можно менять усилие прижима.
Для фиксации в конструкциях, где не требуется большие усилия прижима и необходимы компактные, не выступающие на значительное расстояние головки ручек, можно купить винтовые ручки с плоской головкой серийDIN464, 653.

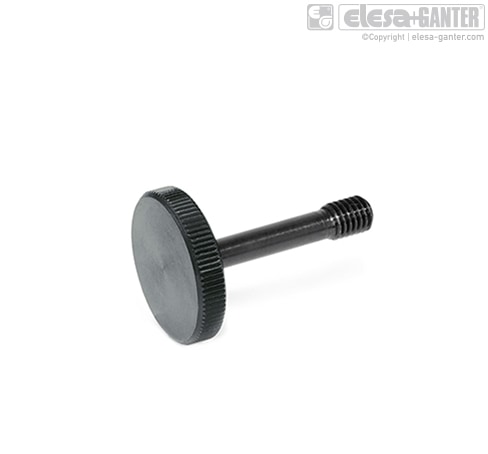

Винтовые ручки серии GN 653.2 за счет своей конструкции предотвращают их потерю при выкручивании.
Для конструкций, де нужно большее усилие прижима можно использовать винтовые ручки серий GN 835, 433, 431.
Для использования на устройствах и конструкциях, где возможно попадание смазки, или влаги и возможно проскальзывание при использовании, рекомендуем купить ручки с накаткой. За счет ребристой поверхности такие ручки делают захват более надежным и предохраняют от проскальзывания при их использовании.
Следует учитывать, что использование ручек с накаткой затрудняет чистку их поверхности. Не рекомендуется ставить ручки с накаткой на оборудовании и устройствах с общим доступом, требующих частой дезинфекции и уборки.
