Как на практике сконструирована аварийная разблокировка радиационно-защитных 12-ти тонных дверей, которая применяется польскими инженерами и которую можно воплотить при строительстве убежищ

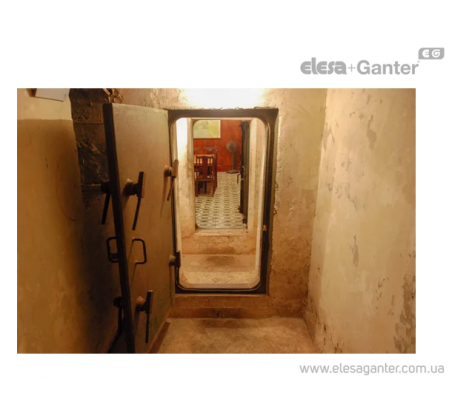

После полномасштабного вторжения в Украину и продолжающегося более четырёх лет террора против городов, о котором каждый житель нашей страны знает не понаслышке, остро стоит вопрос строительства новых и реконструкция уже имеющихся убежищ и подземных укрытий.

Учитывая остроту этой темы, хотим рассмотреть только один аспект их строительства, а именно возможность разблокировки и аварийного открытия заблокированных бронированных дверей.

Предлагаем рассмотреть опыт решения этого вопроса на примере уже имеющегося решения, воплощенного польскими партнерами, при оборудовании рентгеновских кабинетов.

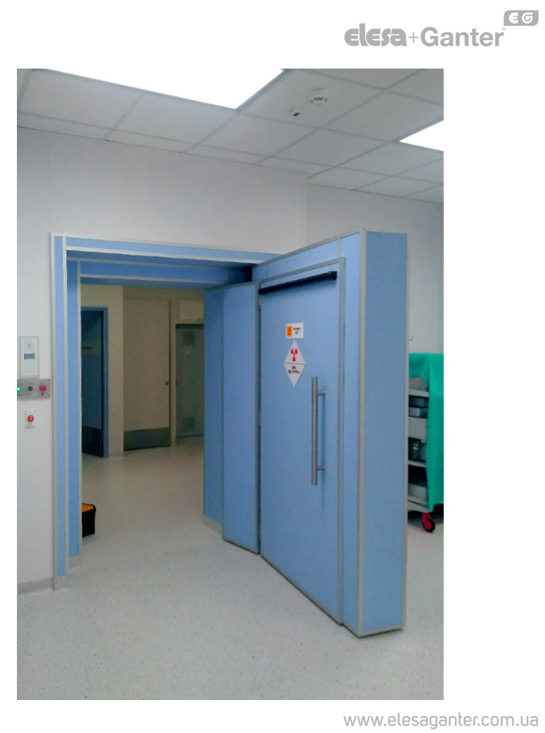

Для защиты пациентов и персонала, в таких кабинетах используют радиационно-защитные двери, которые выполнены из стальной рамы и металлической обшивки, в середине заполненой свинцовыми пластинами (рис.1).

Рис.1

Благодаря такой конструкции, дверь имеет значительный (12 тонн) вес.

Устройство открыти/закрытия бронидвери

Закрытие и открытие таких дверей осуществляется планетарным редуктором с сервомотором, который соединен с нижней петлей и рамой. При этом, открытие/закрытие происходит за менее чем 10 секунд.

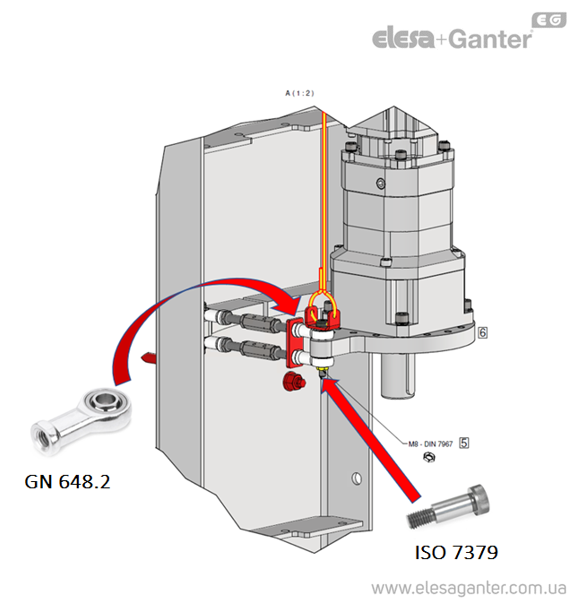

Двигатель и рычаг передачи крутящего момента от редуктора к двери крепятся к раме с помощью двух стержней, на конце которых установлены поворотные шарниры GN 648.2. Сами же шарниры соединены с рычагом с помощью Т-образного стального болта ISO 7379 (рис.2). От выпадения этот болт фиксируется гайкой из мягкого материала

Рис.2

Дополнительным заданием, с которым приходится столкнуться при использовании такого решения как описано выше, является возможность аварийного открытия 12-ти тонных дверей в случае пропажи питания, поломки или повреждения механического привода.

Устройство и принцип действия механизма авраийного открытия

Польские конструктора решили эту проблему используя раздвижной механизм GN 291 от ELESA+GANTER.

На механизм устанавливается маховик GN 9234-R и разъемы GN 146. При использовании в обьектах укрытиях, мы бы заменили такой маховик на стальной, типа GN 228.

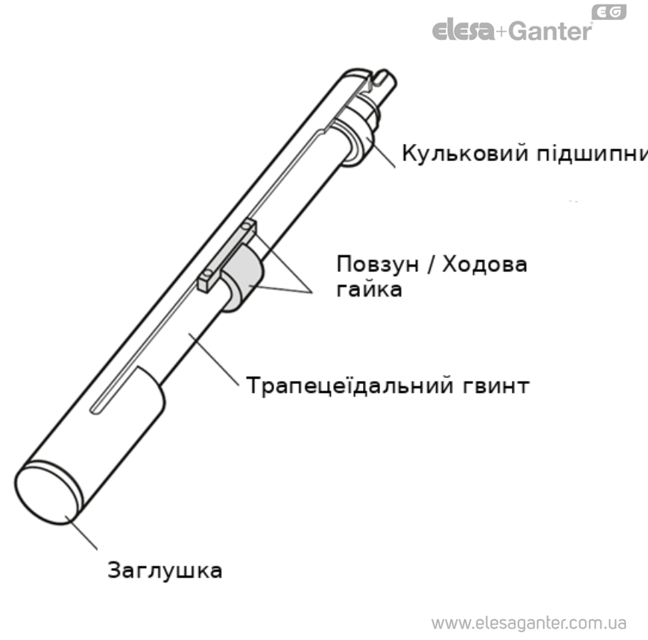

Механизм передвижения GN 291 состоят из винта с трапецевидной резьбой и гайки. Винт размещается в середине профиля и с обоих сторон крепится через шариковые подшипники. (рис.3)

На гайку установлена пластина, которая перемещается вдоль оси в пазу, вырезанному в профиле корпуса. (рис.4)

Рис.3

Эта пластина позволяет прикрепить раздвижной элемент с помощью стандартного соединителя. Одновременно она же и защищает гайку от вращения.

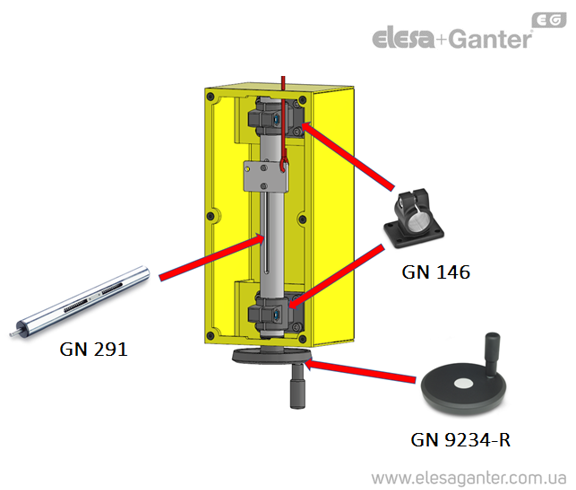

В готовом и проверенном на практике решении используют раздвижной механизм и штурвал, которые монтрируются в сервисной коробке с помощью двух держателей GN 146. (рис.4)

Рис.4

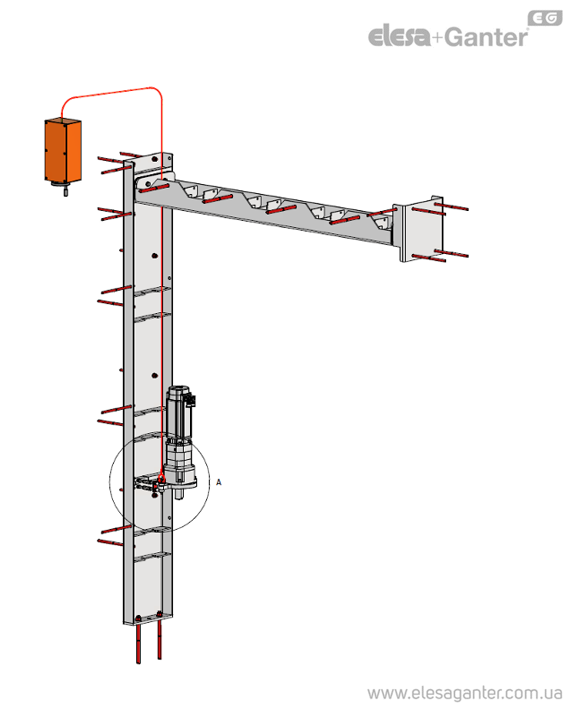

К пластине механического актуатора крепится стальной трос.

Другой конец тросика крепится к Т-образному болту ISO 7379 через специальное прочное П – образное крепление (рис.2).

Вращая маховик, за счет втягивания троса (рис.5), можно разорвать резьбовое соединение, если предварительно установить алюминиевую гайку, или гайку с мягкого металла. Т.к. гайка не несет нагрузки, а используется только для фиксации, можно использовать пластиковые гайки типа NTI и NTS (при условии хорошей термоизоляции узла крепления).

Рис.5

Вытянувши Т-образній болт, освобождается соединение между дверной стальной рамы и рычагом передачи крутящего момента от редуктора. Тогда можно открыть дверь вручную, с помощью лома, или с помощью домкрата (в зависимости от веса двери и степени повреждений).

Рис.6

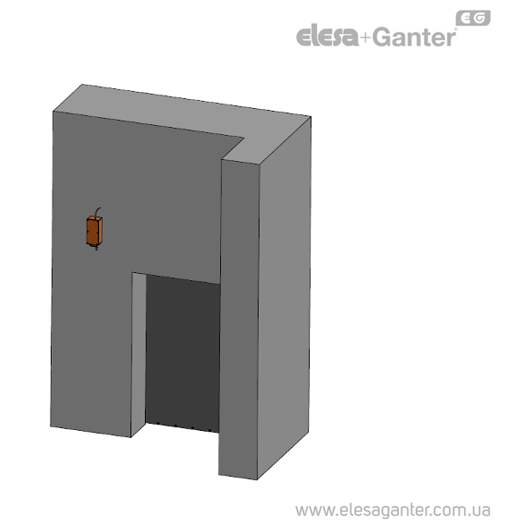

Сервисная коробка вместе с деблокирующим механизмом монтируется на стене с боку входа (рис.6). При использовании дублирующего механизма, их можно разместить как со стороны входа, так и со стороны выхода, внутри помещения.

Такое решение может решить проблему при пропаже питания, а так же помочь с деблокированием входа в случае повреждения убежища от взрыва.

Так же, такой механизм можно применить для вытягивания стержня крепления половинок дверных петель. За счет рассоединения петель тяжелую бронированную дверь можно просто вытолкнуть из коробки.

Надеемся, что такие готовые решения помогут сберечь жизни.
