Шпингалеты торцевые с фланцевым крепление с кольцевым зацеплением GN 724.5-ST-SW

Печать

GN 724.5-ST-ZB

Шпингалеты фланцевым креплением с кольцевым зацеплением для дистанционного привода

Оцинкованная сталь, с голубой пассивацией, различная ориентация фаски штифта

GN 724.5-ST-SW

Шпингалеты торцевые с фланцевым крепление с кольцевым зацеплением

Оцинкованная сталь, с порошковым покрытием, различная ориентация фаски штифта

GN 724.5-NI

Шпингалеты торцевые с фланцевым крепление с кольцевым зацеплением

Нержавеющая сталь, различная ориентация зацепа, кольцо для тросика управления

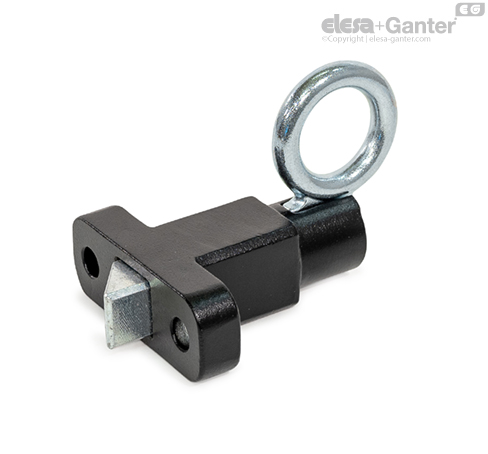

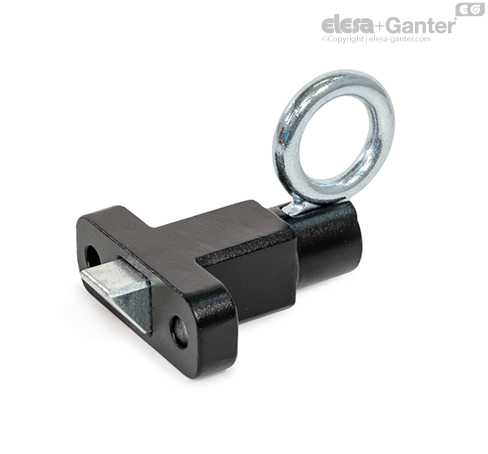

Шпингалеты торцевые с фланцевым крепление с кольцевым зацеплением GN 724.5-ST-SW – фото 1

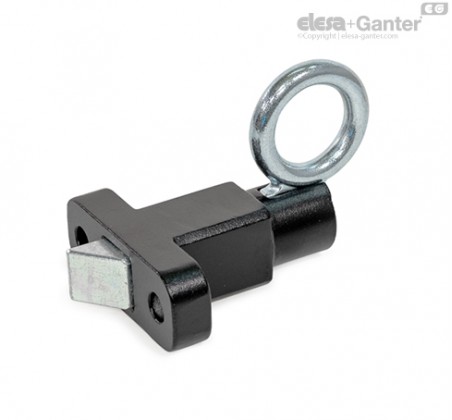

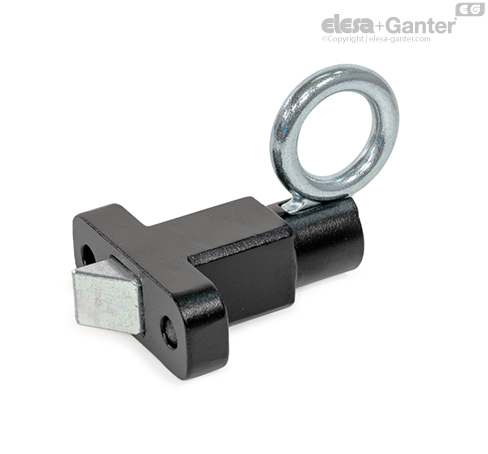

Шпингалеты торцевые с фланцевым крепление с кольцевым зацеплением GN 724.5-ST-SW – фото 2

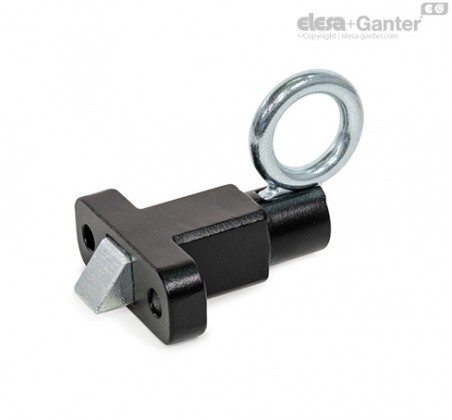

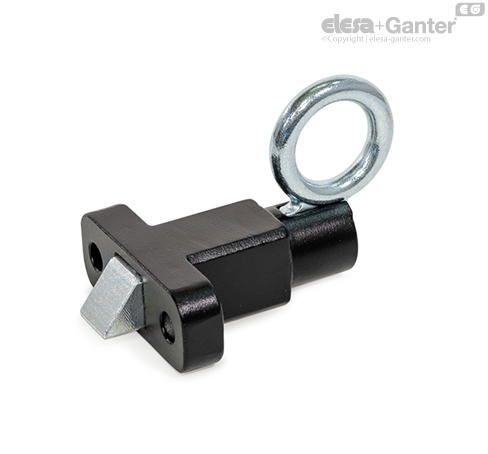

Шпингалеты торцевые с фланцевым крепление с кольцевым зацеплением GN 724.5-ST-SW – фото 3

Шпингалеты торцевые с фланцевым крепление с кольцевым зацеплением GN 724.5-ST-SW – фото 4

Шпингалеты торцевые с фланцевым крепление с кольцевым зацеплением GN 724.5-ST-SW – Чертеж 1

Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.

GN 724.5-ST-SW Оцинкованная сталь, с порошковым покрытием, различная ориентация фаски штифта

Артикул
Артикул	d₃ +₀.₂	A/F	d₁	d₂	a	h₂	l₂	s	l₁ ≈	l₃	l₄	b	m	h₁	l₆	l₅	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	Наличие	Цена
GN 724.5-13-20-C1-SW	6.1	10	34	6	6.5	1.5	10	20	68	35	1	13	34	7.5	48	41.5	14	35	Есть	1 199 грн	Подробнее
GN 724.5-13-20-C1-SW Характеристики: d₃ +₀.₂ 6.1 A/F 10 d₁ 34 d₂ 6 a 6.5 h₂ 1.5 l₂ 10 s 20 l₁ ≈ 68 l₃ 35 l₄ 1 b 13 m 34 h₁ 7.5 l₆ 48 l₅ 41.5 Пружинная нагрузкав Н≈ начальная 14 Пружинная нагрузкав Н≈ конечная 35 1 199 грн Есть В корзину
GN 724.5-13-20-C2-SW	6.1	10	34	6	6.5	1.5	10	20	68	35	1	13	34	7.5	48	41.5	14	35	Под заказ	1 199 грн	Подробнее
GN 724.5-13-20-C2-SW Характеристики: d₃ +₀.₂ 6.1 A/F 10 d₁ 34 d₂ 6 a 6.5 h₂ 1.5 l₂ 10 s 20 l₁ ≈ 68 l₃ 35 l₄ 1 b 13 m 34 h₁ 7.5 l₆ 48 l₅ 41.5 Пружинная нагрузкав Н≈ начальная 14 Пружинная нагрузкав Н≈ конечная 35 1 199 грн Под заказ В корзину
GN 724.5-13-20-C3-SW	6.1	10	34	6	6.5	1.5	10	20	68	35	1	13	34	7.5	48	41.5	14	35	Под заказ	1 199 грн	Подробнее
GN 724.5-13-20-C3-SW Характеристики: d₃ +₀.₂ 6.1 A/F 10 d₁ 34 d₂ 6 a 6.5 h₂ 1.5 l₂ 10 s 20 l₁ ≈ 68 l₃ 35 l₄ 1 b 13 m 34 h₁ 7.5 l₆ 48 l₅ 41.5 Пружинная нагрузкав Н≈ начальная 14 Пружинная нагрузкав Н≈ конечная 35 1 199 грн Под заказ В корзину
GN 724.5-13-20-C4-SW	6.1	10	34	6	6.5	1.5	10	20	68	35	1	13	34	7.5	48	41.5	14	35	Под заказ	1 199 грн	Подробнее
GN 724.5-13-20-C4-SW Характеристики: d₃ +₀.₂ 6.1 A/F 10 d₁ 34 d₂ 6 a 6.5 h₂ 1.5 l₂ 10 s 20 l₁ ≈ 68 l₃ 35 l₄ 1 b 13 m 34 h₁ 7.5 l₆ 48 l₅ 41.5 Пружинная нагрузкав Н≈ начальная 14 Пружинная нагрузкав Н≈ конечная 35 1 199 грн Под заказ В корзину
GN 724.5-20-30-C1-SW	10.1	17	48	9	10	5	15	30	102	54	1.5	20	55	15	80	60	22	70	Есть	2 649 грн	Подробнее
GN 724.5-20-30-C1-SW Характеристики: d₃ +₀.₂ 10.1 A/F 17 d₁ 48 d₂ 9 a 10 h₂ 5 l₂ 15 s 30 l₁ ≈ 102 l₃ 54 l₄ 1.5 b 20 m 55 h₁ 15 l₆ 80 l₅ 60 Пружинная нагрузкав Н≈ начальная 22 Пружинная нагрузкав Н≈ конечная 70 2 649 грн Есть В корзину
GN 724.5-20-30-C2-SW	10.1	17	48	9	10	5	15	30	102	54	1.5	20	55	15	80	60	22	70	Под заказ	2 649 грн	Подробнее
GN 724.5-20-30-C2-SW Характеристики: d₃ +₀.₂ 10.1 A/F 17 d₁ 48 d₂ 9 a 10 h₂ 5 l₂ 15 s 30 l₁ ≈ 102 l₃ 54 l₄ 1.5 b 20 m 55 h₁ 15 l₆ 80 l₅ 60 Пружинная нагрузкав Н≈ начальная 22 Пружинная нагрузкав Н≈ конечная 70 2 649 грн Под заказ В корзину
GN 724.5-20-30-C3-SW	10.1	17	48	9	10	5	15	30	102	54	1.5	20	55	15	80	60	22	70	Под заказ	2 649 грн	Подробнее
GN 724.5-20-30-C3-SW Характеристики: d₃ +₀.₂ 10.1 A/F 17 d₁ 48 d₂ 9 a 10 h₂ 5 l₂ 15 s 30 l₁ ≈ 102 l₃ 54 l₄ 1.5 b 20 m 55 h₁ 15 l₆ 80 l₅ 60 Пружинная нагрузкав Н≈ начальная 22 Пружинная нагрузкав Н≈ конечная 70 2 649 грн Под заказ В корзину
GN 724.5-20-30-C4-SW	10.1	17	48	9	10	5	15	30	102	54	1.5	20	55	15	80	60	22	70	Под заказ	2 649 грн	Подробнее
GN 724.5-20-30-C4-SW Характеристики: d₃ +₀.₂ 10.1 A/F 17 d₁ 48 d₂ 9 a 10 h₂ 5 l₂ 15 s 30 l₁ ≈ 102 l₃ 54 l₄ 1.5 b 20 m 55 h₁ 15 l₆ 80 l₅ 60 Пружинная нагрузкав Н≈ начальная 22 Пружинная нагрузкав Н≈ конечная 70 2 649 грн Под заказ В корзину

Характеристики

Типы

Тип C1: фаска вверху

Тип C2: фаска внизу

Тип C3: фаска справа

Тип C4: фаска слева

Направляющий корпус

Прецизионное литьё из стали

Оцинкованный и с пластиковым покрытием

черный цвет, RAL 9005, текстурированная отделка SW

Вытяжное кольцо

Прецизионное литьё из стали

Оцинкованный, с голубой пассивацией (для ZB и SW)

Штифт фиксатора

Сталь, закаленная

Оцинкованный, с голубой пассивацией (для ZB и SW)

Пружина сжатия

Нержавеющая сталь AISI 316Ti

особенности и сферы применения

Стопорные фиксаторы GN 724.5 имеют штифт с квадратным поперечным сечением, стопорную поверхность с одной стороны и фаску с другой. Когда предмет, подлежащий фиксации, перемещается к фаске, штифт фиксатора отодвигается назад в направляющую, позволяя канавкам и кромкам пройти над штифтом. Штифт фиксатора задействуется автоматически в направлении стопорной поверхности.

Зажим можно разжать, потянув вытяжное кольцо вручную или с помощью троса или вытяжной стержень с помощью молотка. Типы с фиксацией в отжатом положении используются в тех случаях, когда штифт фиксатора временно не должен выступать. Для этого вытяжное кольцо поворачивается боком после установки штифта фиксатора во втянутое положение. Кольцо удерживается в данном положении при помощи углубления задвижки в верхней части направляющей.

Допуски по размерам между штифтом и направляющей выбираются таким образом, чтобы эксплуатационная надёжность обеспечивалась даже в случае примерного определения применения или загрязнения.

Доступно несколько вариантов крепления. Шестигранные монтажные отверстия позволяют использовать винты с головкой под торцевой ключ DIN 912 и винты с шестигранной головкой или гайки согласно DIN 931 или DIN 934.

Наименование продукции

Телефон

Электронный адрес

Сообщение

GN 724.5.pdf

Оставьте отзыв о товаре!

Типы:

Тип C1: фаска вверху
Тип C2: фаска внизу
Тип C3: фаска справа
Тип C4: фаска слева

Аксессуары по отдельному заказу

Обратки для шпингалет и фиксаторов со скошенным штифтом GN 724.10
