Вибродемпфирующие безлюфтовые прецизионные муфты для высокодинамических (до 33000 об/мин) приводов, энкодеров позиционеров GN 2248

Печать

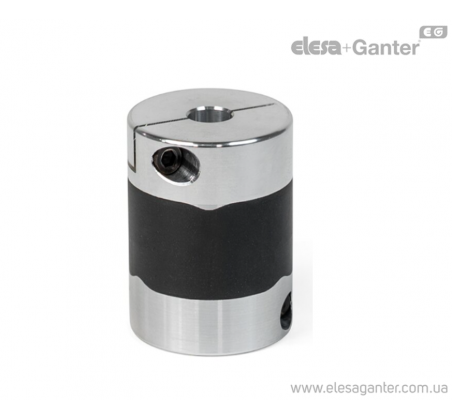

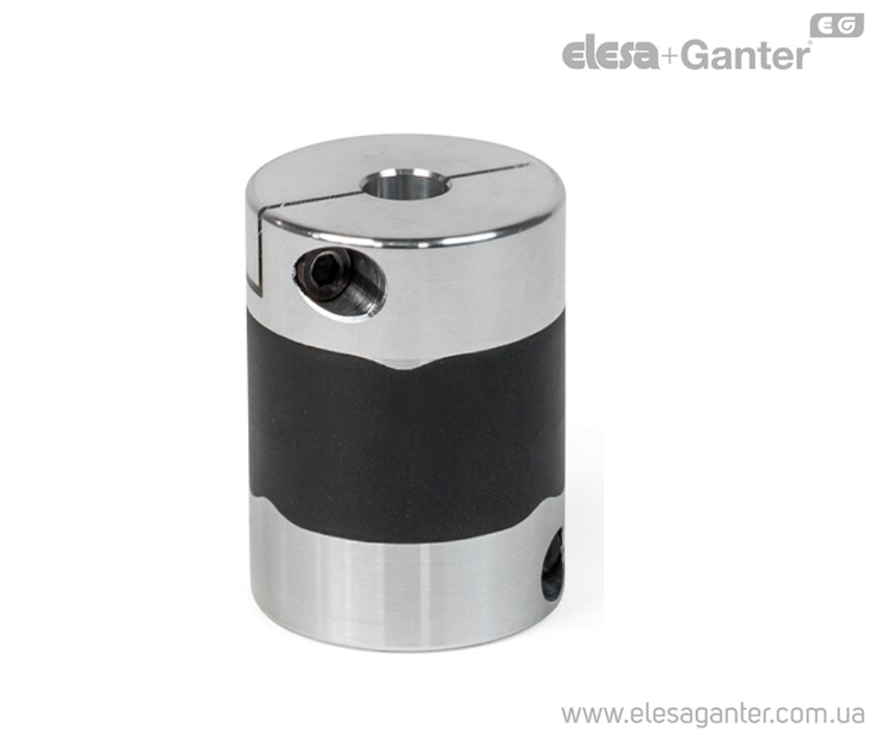

Вибродемпфирующие безлюфтовые прецизионные муфты для высокодинамических (до 33000 об/мин) приводов, энкодеров позиционеров GN 2248 – фото 1

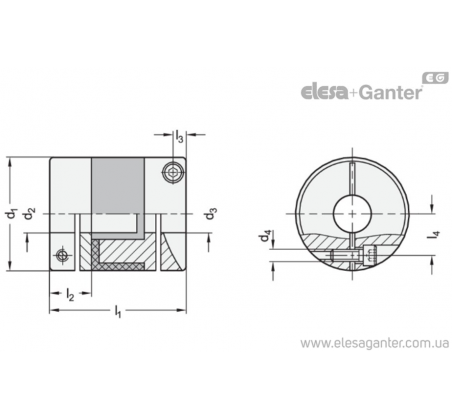

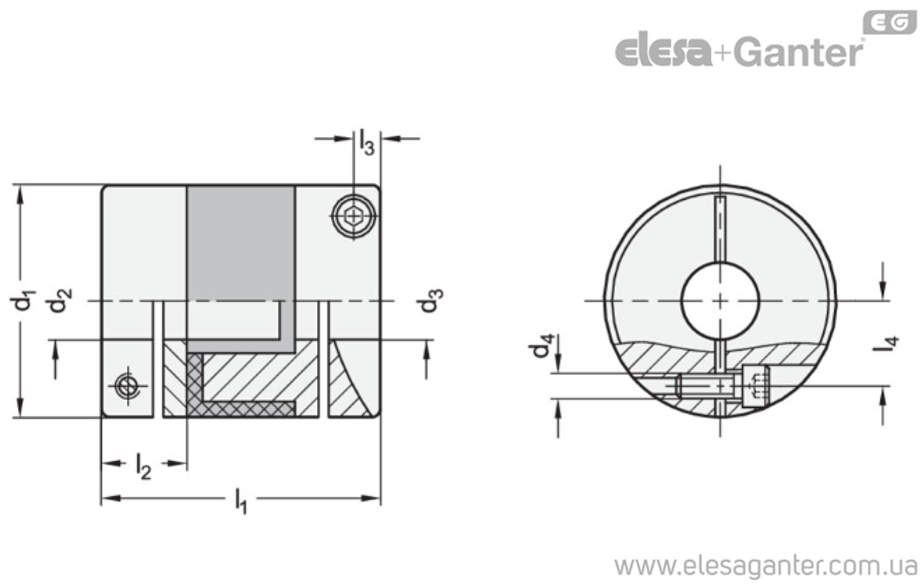

Вибродемпфирующие безлюфтовые прецизионные муфты для высокодинамических (до 33000 об/мин) приводов, энкодеров позиционеров GN 2248 – Чертеж 1
Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.
GN 2248 Обжимные, алюминий, вулканизированный виброгасящий каучук, со стыковочной втулкой
Артикул d2 - d3 H8 рек. допуск вала h7 F инерции в кг·м2 l2 Макс. глубина посадки вала Макс. V вращ (мин-1) Макс. усилие при удалении вала боковое B mm Макс. усилие при удалении вала осевое в мм Макс. усилие при удалении вала угловое в ˚ Номинальный крутящий момент в Н·м Стат крут жёст в Н·м/рад d1 Момент затяжкивинтав Н·м ≈ l1 d4 l3 l4 Наличие Цена
GN 2248-15-B4-4-AL-H 4-4 2.3 x 10-7 6.5 42000 0.15 ± 0.2 1.5 1.1 43 15 0.25 23 M 1.6 2.15 5 Есть
1 520 грн
Подробнее
GN 2248-15-B4-5-AL-H 4-5 2.3 x 10-7 6.5 42000 0.15 ± 0.2 1.5 1.1 43 15 0.25 23 M 1.6 2.15 5 Есть
1 520 грн
Подробнее
GN 2248-15-B5-5-AL-H 5-5 2.3 x 10-7 6.5 42000 0.15 ± 0.2 1.5 1.1 43 15 0.25 23 M 1.6 2.15 5 Есть
1 520 грн
Подробнее
GN 2248-19-B5-5-AL-H 5-5 6.9 x 10-7 7.7 33000 0.15 ± 0.2 1.5 2.1 88 19 0.5 26 M 2 2.65 6.5 Есть
1 583 грн
Подробнее
GN 2248-19-B5-6-AL-H 5-6 6.9 x 10-7 7.7 33000 0.15 ± 0.2 1.5 2.1 88 19 0.5 26 M 2 2.65 6.5 Есть
1 583 грн
Подробнее
GN 2248-19-B5-8-AL-H 5-8 6.9 x 10-7 7.7 33000 0.15 ± 0.2 1.5 2.1 88 19 0.5 26 M 2 2.65 6.5 Есть
1 583 грн
Подробнее
GN 2248-19-B6-6-AL-H 6-6 6.9 x 10-7 7.7 33000 0.15 ± 0.2 1.5 2.1 88 19 0.5 26 M 2 2.65 6.5 Есть
1 583 грн
Подробнее
GN 2248-19-B6-8-AL-H 6-8 6.9 x 10-7 7.7 33000 0.15 ± 0.2 1.5 2.1 88 19 0.5 26 M 2 2.65 6.5 Есть
1 583 грн
Подробнее
GN 2248-19-B8-8-AL-H 8-8 6.9 x 10-7 7.7 33000 0.15 ± 0.2 1.5 2.1 88 19 0.5 26 M 2 2.65 6.5 Есть
1 583 грн
Подробнее
GN 2248-25-B10-10-AL-H 10-10 2.5 x 10-6 9.5 25000 0.15 ± 0.2 1.5 4 140 25 1 32 M 2.5 3.25 9 Есть
1 819 грн
Подробнее
GN 2248-25-B6-10-AL-H 6-10 2.5 x 10-6 9.5 25000 0.15 ± 0.2 1.5 4 140 25 1 32 M 2.5 3.25 9 Есть
1 819 грн
Подробнее
GN 2248-25-B6-6-AL-H 6-6 2.5 x 10-6 9.5 25000 0.15 ± 0.2 1.5 4 140 25 1 32 M 2.5 3.25 9 Есть
1 819 грн
Подробнее
GN 2248-25-B6-8-AL-H 6-8 2.5 x 10-6 9.5 25000 0.15 ± 0.2 1.5 4 140 25 1 32 M 2.5 3.25 9 Есть
1 819 грн
Подробнее
GN 2248-25-B8-10-AL-H 8-10 2.5 x 10-6 9.5 25000 0.15 ± 0.2 1.5 4 140 25 1 32 M 2.5 3.25 9 Есть
1 819 грн
Подробнее
GN 2248-25-B8-8-AL-H 8-8 2.5 x 10-6 9.5 25000 0.15 ± 0.2 1.5 4 140 25 1 32 M 2.5 3.25 9 Есть
1 819 грн
Подробнее
GN 2248-30-B10-10-AL-H 10-10 6 x 10-6 11 21000 0.2 ± 0.3 1.5 6.3 220 30 1.5 36 M 3 4 11 Есть
1 987 грн
Подробнее
GN 2248-30-B10-12-AL-H 10-12 6 x 10-6 11 21000 0.2 ± 0.3 1.5 6.3 220 30 1.5 36 M 3 4 11 Есть
1 987 грн
Подробнее
GN 2248-30-B12-12-AL-H 12-12 6 x 10-6 11 21000 0.2 ± 0.3 1.5 6.3 220 30 1.5 36 M 3 4 11 Есть
1 987 грн
Подробнее
GN 2248-30-B8-10-AL-H 8-10 6 x 10-6 11 21000 0.2 ± 0.3 1.5 6.3 220 30 1.5 36 M 3 4 11 Есть
1 987 грн
Подробнее
GN 2248-30-B8-12-AL-H 8-12 6 x 10-6 11 21000 0.2 ± 0.3 1.5 6.3 220 30 1.5 36 M 3 4 11 Есть
1 987 грн
Подробнее
GN 2248-30-B8-8-AL-H 8-8 6 x 10-6 11 21000 0.2 ± 0.3 1.5 6.3 220 30 1.5 36 M 3 4 11 Есть
1 987 грн
Подробнее
GN 2248-39-B12-12-AL-H 12-12 2.3 x 10-5 15.5 16000 0.2 ± 0.3 1.5 13.5 520 39 2.5 48 M 4 4.5 14.5 Есть
2 343 грн
Подробнее
GN 2248-39-B12-14-AL-H 12-14 2.3 x 10-5 15.5 16000 0.2 ± 0.3 1.5 13.5 520 39 2.5 48 M 4 4.5 14.5 Есть
2 343 грн
Подробнее
GN 2248-39-B12-16-AL-H 12-16 2.3 x 10-5 15.5 16000 0.2 ± 0.3 1.5 13.5 520 39 2.5 48 M 4 4.5 14.5 Есть
2 343 грн
Подробнее
GN 2248-39-B14-14-AL-H 14-14 2.3 x 10-5 15.5 16000 0.2 ± 0.3 1.5 13.5 520 39 2.5 48 M 4 4.5 14.5 Есть
2 343 грн
Подробнее
GN 2248-39-B14-16-AL-H 14-16 2.3 x 10-5 15.5 16000 0.2 ± 0.3 1.5 13.5 520 39 2.5 48 M 4 4.5 14.5 Есть
2 343 грн
Подробнее
GN 2248-39-B16-16-AL-H 16-16 2.3 x 10-5 15.5 16000 0.2 ± 0.3 1.5 13.5 520 39 2.5 48 M 4 4.5 14.5 Есть
2 343 грн
Подробнее
GN 2248-56-B20-20-AL-H 20-20 1.2 x 10-4 19.5 11000 0.2 ± 0.3 1.5 35 1500 56 7 60 M 5 5.5 20 Есть
3 530 грн
Подробнее
GN 2248-56-B20-25-AL-H 20-25 1.2 x 10-4 19.5 11000 0.2 ± 0.3 1.5 35 1500 56 7 60 M 5 5.5 20 Есть
3 530 грн
Подробнее
GN 2248-56-B25-25-AL-H 25-25 1.2 x 10-4 19.5 11000 0.2 ± 0.3 1.5 35 1500 56 7 60 M 5 5.5 20 Есть
3 530 грн
Подробнее
характеристики

Код отверстия

  • Вариант исполнения B: без шпоночного паза

Втулка

Алюминий AL

Элемент из эластомера

Гидрированный бутадиен-нитрильный каучук H

(HNBR)

  • Чёрный цвет
  • Твёрдость по Шору A 75 ±5

Рабочая температура от -20 °C до +80 °C

Винты с головкой под торцевой ключ ISO 4762

Сталь, чернение

Особенности и области применения

Высокоточные муфты GN 2248 передают угловые положения и крутящие моменты с высокой точностью и нулевым зазором. Элемент из эластомера скрепляет стыковочные втулки между собой, компенсируя смещения валов и допуски на биение. Стыковочные втулки обеспечивают простоту установки.

Высокоточные муфты GN 2248 в основном используются в тех областях применения, где требуется точная передача положения и движения, например, в приводной технике на испытательных стендах или в аналогичных областях.
