Замки натяжные с крюком блокируемый GN 761.1-ST

Печать

GN 761.1-ST

Замки натяжные с крюком блокируемый

Оцинкованная сталь, крючок Т-образный/петля.

GN 761.1-NI

Замки натяжные с крюком блокируемые

Нержавеющая сталь, петля/Т-образный крючок

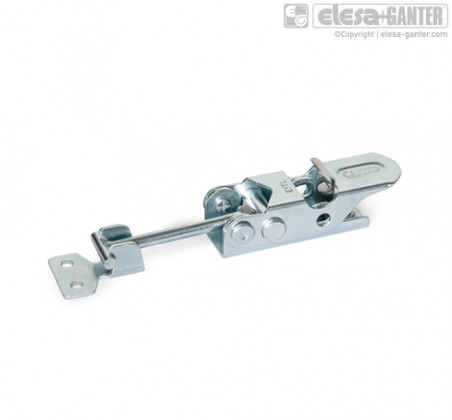

Замки натяжные с крюком блокируемый GN 761.1-ST – фото 1

Замки натяжные с крюком блокируемый GN 761.1-ST – Чертеж 1

Замки натяжные с крюком блокируемый GN 761.1-ST – Чертеж 2

Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.

GN 761.1-ST Оцинкованная сталь, крючок Т-образный/петля.

Артикул
Артикул	b₁	Размер	FH в Н	b₂	b₃	d₁	b₄	d₂	l₁	a	d₃	h₂	m₁	s	l₃ min	l₄	m₂	h₃	h₁	l₆	l₂ min	l₅	m₃	w₁ Ход	r ≈ Для w₂ = ₀	w₂ Рег обл	Наличие	Цена
GN 761.1-100-G-ST	52.5	100	1000	21.5	24	5	29	M 5	117.5	8.3	4.2	13.3	20	1.5	34.5	6.5	13	25	18	20	22	5.5	17.5	12	51	7	Под заказ	683 грн	Подробнее
GN 761.1-100-G-ST Характеристики: b₁ 52.5 Размер 100 FH в Н 1000 b₂ 21.5 b₃ 24 d₁ 5 b₄ 29 d₂ M 5 l₁ 117.5 a 8.3 d₃ 4.2 h₂ 13.3 m₁ 20 s 1.5 l₃ min 34.5 l₄ 6.5 m₂ 13 h₃ 25 h₁ 18 l₆ 20 l₂ min 22 l₅ 5.5 m₃ 17.5 w₁ Ход 12 r ≈ Для w₂ = ₀ 51 w₂ Рег обл 7 683 грн Под заказ В корзину
GN 761.1-100-T-ST	52.5	100	1000	21.5	24	5	29	M 5	117.5	8.3	4.2	13.3	20	1.5	34.5	6.5	13	25	18	20	22	5.5	17.5	12	51	7	Есть	756 грн	Подробнее
GN 761.1-100-T-ST Характеристики: b₁ 52.5 Размер 100 FH в Н 1000 b₂ 21.5 b₃ 24 d₁ 5 b₄ 29 d₂ M 5 l₁ 117.5 a 8.3 d₃ 4.2 h₂ 13.3 m₁ 20 s 1.5 l₃ min 34.5 l₄ 6.5 m₂ 13 h₃ 25 h₁ 18 l₆ 20 l₂ min 22 l₅ 5.5 m₃ 17.5 w₁ Ход 12 r ≈ Для w₂ = ₀ 51 w₂ Рег обл 7 756 грн Есть В корзину
GN 761.1-200-G-ST	65	200	2000	27.5	32	6	42	M 6	155.5	10	5.2	16.4	24.5	2	44	8	15	33	25	25	28	10	24	14	64	11	Есть	847 грн	Подробнее
GN 761.1-200-G-ST Характеристики: b₁ 65 Размер 200 FH в Н 2000 b₂ 27.5 b₃ 32 d₁ 6 b₄ 42 d₂ M 6 l₁ 155.5 a 10 d₃ 5.2 h₂ 16.4 m₁ 24.5 s 2 l₃ min 44 l₄ 8 m₂ 15 h₃ 33 h₁ 25 l₆ 25 l₂ min 28 l₅ 10 m₃ 24 w₁ Ход 14 r ≈ Для w₂ = ₀ 64 w₂ Рег обл 11 847 грн Есть В корзину
GN 761.1-200-T-ST	65	200	2000	27.5	32	6	42	M 6	155.5	10	5.2	16.4	24.5	2	44	8	15	33	25	25	28	10	24	14	64	11	Есть	876 грн	Подробнее
GN 761.1-200-T-ST Характеристики: b₁ 65 Размер 200 FH в Н 2000 b₂ 27.5 b₃ 32 d₁ 6 b₄ 42 d₂ M 6 l₁ 155.5 a 10 d₃ 5.2 h₂ 16.4 m₁ 24.5 s 2 l₃ min 44 l₄ 8 m₂ 15 h₃ 33 h₁ 25 l₆ 25 l₂ min 28 l₅ 10 m₃ 24 w₁ Ход 14 r ≈ Для w₂ = ₀ 64 w₂ Рег обл 11 876 грн Есть В корзину
GN 761.1-300-G-ST	81.5	300	3000	31.5	38	8	52	M 8	189.5	12.7	6.2	20.7	30	2.5	54	11	20	41.5	32	30	33	12.5	29.5	18	79.5	12.5	Есть	1 001 грн	Подробнее
GN 761.1-300-G-ST Характеристики: b₁ 81.5 Размер 300 FH в Н 3000 b₂ 31.5 b₃ 38 d₁ 8 b₄ 52 d₂ M 8 l₁ 189.5 a 12.7 d₃ 6.2 h₂ 20.7 m₁ 30 s 2.5 l₃ min 54 l₄ 11 m₂ 20 h₃ 41.5 h₁ 32 l₆ 30 l₂ min 33 l₅ 12.5 m₃ 29.5 w₁ Ход 18 r ≈ Для w₂ = ₀ 79.5 w₂ Рег обл 12.5 1 001 грн Есть В корзину
GN 761.1-300-T-ST	81.5	300	3000	31.5	38	8	52	M 8	189.5	12.7	6.2	20.7	30	2.5	54	11	20	41.5	32	30	33	12.5	29.5	18	79.5	12.5	Есть	1 344 грн	Подробнее
GN 761.1-300-T-ST Характеристики: b₁ 81.5 Размер 300 FH в Н 3000 b₂ 31.5 b₃ 38 d₁ 8 b₄ 52 d₂ M 8 l₁ 189.5 a 12.7 d₃ 6.2 h₂ 20.7 m₁ 30 s 2.5 l₃ min 54 l₄ 11 m₂ 20 h₃ 41.5 h₁ 32 l₆ 30 l₂ min 33 l₅ 12.5 m₃ 29.5 w₁ Ход 18 r ≈ Для w₂ = ₀ 79.5 w₂ Рег обл 12.5 1 344 грн Есть В корзину

Характеристики

Типы

Тип G: Замок-защёлка с петлёй, с захватом

Тип T: Замок-защёлка с Т-образной головкой, с захватом

Вариант исполнения из стали ST

Оцинкованная сталь, с голубой пассивацией

особенности и сферы применения

Защёлки GN 761.1 предназначены для быстрого закрывания и фиксации крышек, крышек контейнеров и ящиков.

При перемещении рычага в закрытое положение эксцентрическая конфигурация стержня штока вызывает перемещение замка-защёлки к захвату. В конце движения рычага стержень штока выходит за пределы эксцентрикового упорного центра, тем самым автоматически удерживая защёлку в закрытом положении.

Для защёлок GN 761.1 со стопорным механизмом, когда рычаг находится в закрытом положении, предохранительный крючок плотно защёлкивается в корпусе основания. Это предотвращает случайное или вызванное вибрацией высвобождение из защёлкнутого положения. Для открытия защёлки предохранительный крючок можно отжать одной рукой.

Замок-защёлку можно отрегулировать в диапазоне регулировки w₂. Захват входит в комплектацию.

Наименование продукции

Телефон

Электронный адрес

Сообщение

GN_761.1.pdf

Оставьте отзыв о товаре!

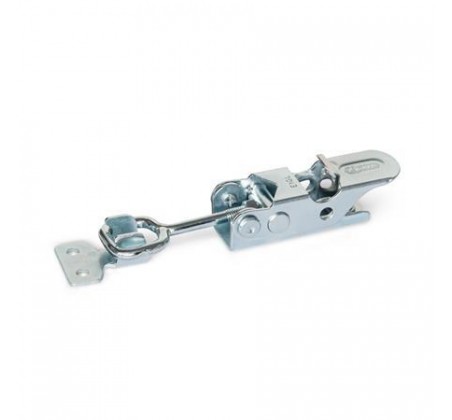

Тип G: Замок-защёлка с петлёй, с захватом
Тип T: Замок-защёлка с Т-образной головкой, с захватом
