Фланцевые опорные монтажные пластины для быстроразъемных соединений GN 1050 GN 1050.2-F

Печать
GN 1050.2-F
Фланцевые опорные монтажные пластины для быстроразъемных соединений GN 1050
Сталь оцинкованная, фиксированный подпятник
GN 1050.2-F
GN 1050.2-L
Фланцевые опорные монтажные пластины для быстроразъемных соединений GN 1050
Сталь оцинкованная, плавающий поворотный подпятник
GN 1050.2-L

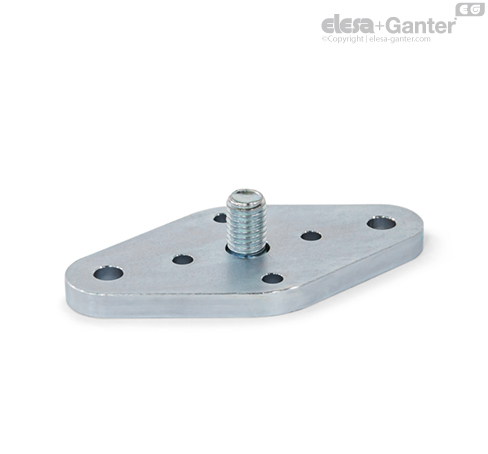

Фланцевые опорные монтажные пластины для быстроразъемных соединений GN 1050 GN 1050.2-F – фото 1

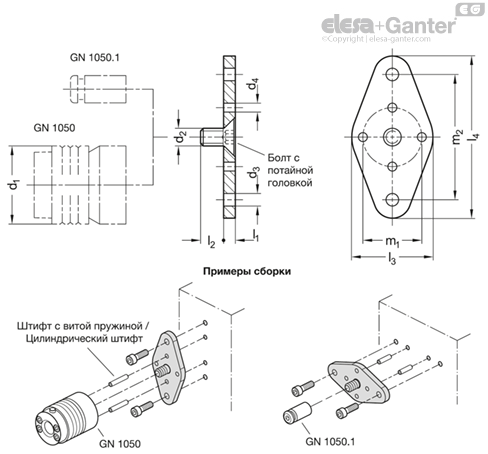

Фланцевые опорные монтажные пластины для быстроразъемных соединений GN 1050 GN 1050.2-F – Чертеж 1
Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.
GN 1050.2-F Сталь оцинкованная, фиксированный подпятник
Артикул Ном. разм. GN 1050 d1 d2 l1 d3 l2 m1 d4 l3 l4 m2 Наличие Цена
GN 1050.2-2-F-ST-ZB 2 53 M 12 10 8.5 15 40 6.05 55 110 85 Есть
1 569 грн
Подробнее
Характеристики

Обозначение

  • F: неподвижная опорная часть

Сталь ST

оцинкованный, с голубой пассивацией ZB

Винт с потайной головкой ISO 10642

Сталь, класс прочности 8.8

Оцинкованный, синий пассивированный

особенности и сферы применения

Фланцы GN 1050.2 доступны в качестве принадлежностей для крепления быстрозажимных соединений GN 1050 и шпильки GN 1050.1 для расширения вариантов соединения обоих крепежных элементов.

Они используются в случаях, когда стандартные методы крепления соединений или шпилек с использованием центральной внутренней резьбы или резьбовой шпильки невозможно или не оптимально в силу особенностей окружающей среды. Это может произойти с алюминиевыми профильными системами или деталями со сдвоенными стенками, у которых недостаточно прочности для приложенной нагрузки.

Как фланец, так и соединение могут быть позиционированы путем вставки пружинных штифтов или цилиндрических штифтов в отверстия d3 с целью исключить непреднамеренное скручивание. Для кодировки L (плавающий подшипник) штифтовые отверстия спроектированы таким образом, чтобы исключить радиальное смещение соединения.
