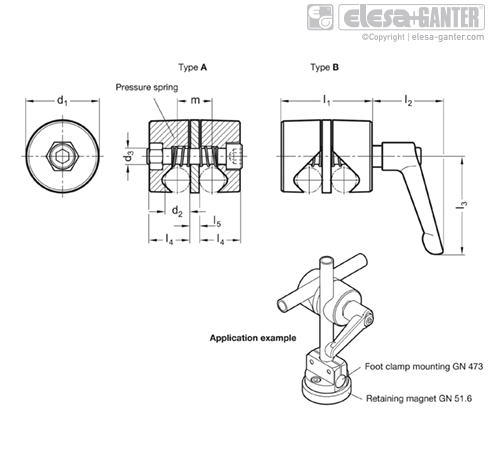

| Артикул | d1 | d2 | l1 | d3 | l2 | l3 | l4 | m | l5 | Наличие | Цена | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 490-28-8-A-MT | 28 | 8 | 33 | M 6 | - | - | 14 | 13 | 5 | Есть |
607
|
|||
| GN 490-28-8-A-SW | 28 | 8 | 33 | M 6 | - | - | 14 | 13 | 5 |
|
917
|
|||
| GN 490-28-8-B-MT | 28 | 8 | 33 | M 6 | 35 | 45 | 14 | 13 | 5 |
|
927
|
|||
| GN 490-28-8-B-SW | 28 | 8 | 33 | M 6 | 35 | 45 | 14 | 13 | 5 |
|
1 199
|
|||
| GN 490-32-10-A-MT | 32 | 10 | 45 | M 8 | - | - | 20 | 15 | 5 | Есть |
719
|
|||
| GN 490-32-10-A-SW | 32 | 10 | 45 | M 8 | - | - | 20 | 15 | 5 |
|
1 048
|
|||
| GN 490-32-10-B-MT | 32 | 10 | 45 | M 8 | 45 | 63 | 20 | 15 | 5 |
|
1 158
|
|||
| GN 490-32-10-B-SW | 32 | 10 | 45 | M 8 | 45 | 63 | 20 | 15 | 5 | Есть |
1 417
|
|||
| GN 490-36-12-A-MT | 36 | 12 | 47 | M 8 | - | - | 21 | 17 | 5 | Есть |
833
|
|||
| GN 490-36-12-A-SW | 36 | 12 | 47 | M 8 | - | - | 21 | 17 | 5 | Есть |
1 187
|
|||
| GN 490-36-12-B-MT | 36 | 12 | 47 | M 8 | 45 | 63 | 21 | 17 | 5 | Есть |
1 242
|
|||
| GN 490-36-12-B-SW | 36 | 12 | 47 | M 8 | 45 | 63 | 21 | 17 | 5 | Есть |
1 524
|
|||
| GN 490-46-16-A-MT | 46 | 16 | 57 | M 10 | - | - | 25.5 | 22 | 6 | Есть |
1 091
|
|||
| GN 490-46-16-A-SW | 46 | 16 | 57 | M 10 | - | - | 25.5 | 22 | 6 | Есть |
1 522
|
|||
| GN 490-46-16-B-MT | 46 | 16 | 57 | M 10 | 55 | 78 | 25.5 | 22 | 6 | Есть |
1 681
|
|||
| GN 490-46-16-B-SW | 46 | 16 | 57 | M 10 | 55 | 78 | 25.5 | 22 | 6 | Есть |
2 018
|
Алюминий
ровная матовая отделка MT
с пластиковым покрытием
черный цвет RAL 9005, текстурированная отделка SW
Винт с головкой под торцевой ключ DIN 912
Шестигранные гайки DIN 985
Нержавеющая сталь AISI 304
Регулируемый зажимной рычаг GN 300.1
Цинк, литьё под давлением
с пластиковым покрытием
серебряный цвет RAL 9006, текстурированная отделка
Вставки / распорные втулки
Нержавеющая сталь AISI 303

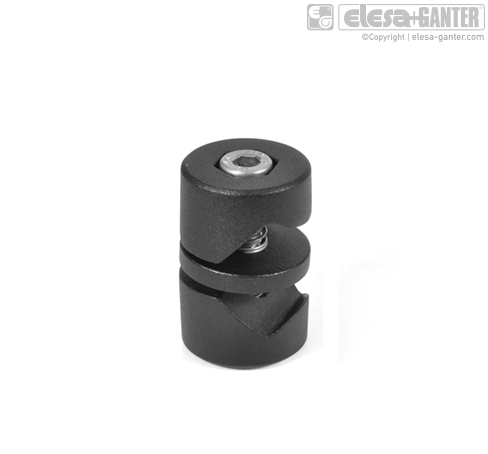

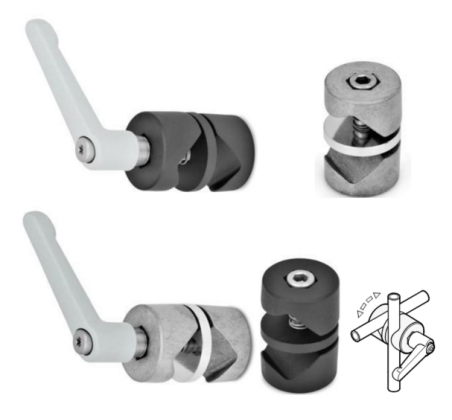

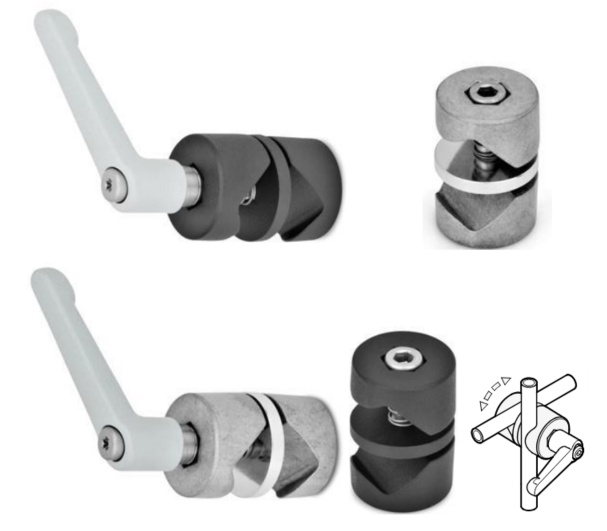

Вращающиеся двусторонние установочные зажимы GN 490 зажимают стержни или трубки через призму, позволяя образовывать больший допуск Ø. Нажимная пружина облегчает зажим и отпускание.
