Демпфер вибраций проволочного троса AVC-4

Печать
AVC-4
Демпфер вибраций проволочного троса
Четыре петли, нержавеющая сталь AISI 316
AVC-4
AVC-6
Демпфер вибраций проволочного троса
Шесть петель, нержавеющая сталь ALSI 316
AVC-6
AVC-8
Демпфер вибраций проволочного троса
Шесть петель, нержавеющая сталь ALSI 316
AVC-8
AVC-10
Демпфер вибраций проволочного троса
Десять петель, нержавеющая сталь ALSI 316
AVC-10

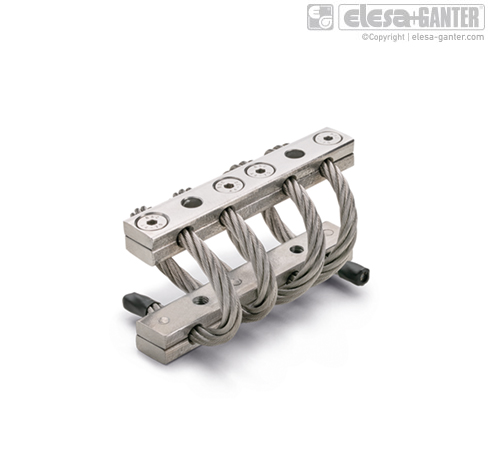

Демпфер вибраций проволочного троса AVC-4 – фото 1

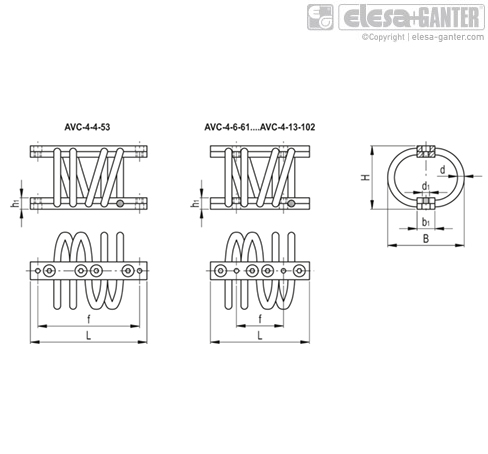

Демпфер вибраций проволочного троса AVC-4 – Чертеж 1
Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.
AVC-4 Четыре петли, нержавеющая сталь AISI 316
Артикул b1 d L B d1 H h1 f Наличие Цена
AVC-4-10-108 25 10 155 108 ±4 M8 89 ±4 16 83 Есть
12 771 грн
Подробнее
AVC-4-10-80 25 10 155 80 ±4 M8 68 ±4 16 83 Есть
12 682 грн
Подробнее
AVC-4-13-102 25 13 155 101 ±4 M8 80 ±4 20 83 Под заказ Под заказ
14 526 грн
Подробнее
AVC-4-4-53 15 4 71 53 ±3 M6 45 ±3 8 61 Есть
6 748 грн
Подробнее
AVC-4-6-61 15 6 91 61 ±3 M6 51 ±3 12 46 Есть
8 112 грн
Подробнее
AVC-4-6-93 15 6 91 90 ±4 M6 65 ±4 12 46 Есть
8 112 грн
Подробнее
AVC-4-7-110 15 7 91 110 ±4 M6 79 ±4 12 46 Есть
8 460 грн
Подробнее
характеристики

Кабель, планки и винты

Нержавеющая сталь AISI 316.

Стандартные исполнения

Сквозные отверстия с резьбой

  • AVC-4: Кабель образует четыре петли.

Специальные исполнения доступны по запросу

  • Демпферы вибраций проволочного троса с алюминиевыми планками с пассивацией хромом
Особенности и области применения

Демпферы вибраций проволочного троса AVC состоят из двух пар планок, соединённых вместе кабелем со спиральной (петлевой) намоткой.

Они обычно используются для устранения вибраций и амортизации ударов в случаях, когда требуется устойчивость к натяжению, сжатию и усилию сдвига.

Вибрации могут вызвать:

  • возникновению неисправностей и сокращению срока службы оборудования и прилегающих к нему компонентов;
  • ущербу для здоровья;
  • возникновению шумов.

Особенности:

  • Высокое статическое отклонение, низкая резонансная частота и высокая виброизоляция.
  • Высокий коэффициент затухания, также подходит для неустойчивых машин.
  • Подходит для использования при сжатии, натяжении и сдвиге.
  • Подходит для областей применения, где могут наблюдаться удары.
  • Конструкция, полностью выполненная из нержавеющей стали, устойчивая к пламени, высокой температуре и коррозии.

Данные устройства особенно подходят для использования с системами ОВКВ, насосами, установками очистки и опреснения, приборными панелями, в железнодорожной, военно-морской и военной отрасли. Несколько примеров применения показаны на рис. 1.


Описание Прочность на сжатие Осевая удерживающая сила Сопротивление сдвигу
Мин. нагрузка
[Н]		 Макс. нагрузка
[Н]		 Мин. отклонение
[мм]		 Макс. отклонение
[мм]		 Мин. нагрузка
[Н]		 Макс. нагрузка
[Н]		 Мин. отклонение
[мм]		 Макс. отклонение
[мм]		 Мин. нагрузка
[Н]		 Макс. нагрузка
[Н]		 Мин. отклонение
[мм]		 Макс. отклонение
[мм]
AVC-4-4-53 50 110 2 5 50 110 1 3 20 40 5 10
AVC-4-6-61 200 300 2 4 200 300 2 3 70 150 3 7
AVC-4-6-93 70 140 2 7 70 140 3 6 30 70 5 13
AVC-4-7-110 80 180 2 9 80 180 2 8 30 90 5 17
AVC-4-10-80 850 1500 2 5 850 1500 1 3 400 900 4 11
AVC-4-10-108 300 630 2 7 300 630 2 6 150 300 5 14
AVC-4-13-102 1000 2500 2 8 1000 2500 2 5 500 1000 5 13
AVC-6-7-82 200 450 2 6 200 450 2 5 100 230 3 11
AVC-6-8-67 600 1000 2 4 600 1000 2 3 300 600 3 8
AVC-6-10-80 1500 2500 2 5 1500 2500 1 3 750 1400 5 11
AVC-6-13-135 850 1500 4 11 850 1500 4 11 300 800 6 21
AVC-8-13-120 1500 3000 4 11 1500 3000 3 7 600 1500 7 19

Минимальная нагрузка — величина, ниже которой демпфер вибраций не способен устранять вибрации из-за слишком большой жёсткости.

Максимальная нагрузка — величина, выше которой может возникнуть какая-либо неисправность, которая негативно скажется на работе демпфера вибраций.

Минимальное отклонение — сжатие вибродемпфирующей опоры, соответствующее минимальной нагрузке.

Максимальное отклонение — сжатие вибродемпфирующей опоры, соответствующее максимальной нагрузке.

Инструкция по подбору и расчету
