Фиксаторы стопорные с выдвинутым стержнем, штифты под различные задачи GN 81700-NI-BK

Печать

GN 81700-ST-B

Штифты стопорные, нормально выдвинутый стержень, различные наконечники

Сталь чернение, без фиксации в отжатом положении, без контргайки

GN 81700-ST-BK

Штифты стопорные, нормально выдвинутый стержень, различные наконечники

Сталь чернение, без фиксации в отжатом положении, с контргайкой

GN 81700-ST-C

Штифты стопорные

Штифты стопорные. Сталь, с фиксацией в отжатом положении, без контргайки

GN 81700-ST-CK

Штифты стопорные, нормально выдвинутый стержень, различные наконечники

Сталь чернение, фиксируемые в отжатом положении, с контргайкой

GN 81700-NI-B

Фиксаторы стопорные, нормально выдвинутый стержень, штифты под различные задачи

Нержавеющая сталь, без фиксации в отжатом положении, без контргайки

GN 81700-NI-BK

Фиксаторы стопорные с выдвинутым стержнем, штифты под различные задачи

Нержавеющая сталь, без фиксации в отжатом положении, с контргайкой

GN 81700-NI-C

Фиксаторы стопорные с выдвинутым стержнем, штифты под различные задачи

Нержавеющая сталь, возможна фиксация в отжатом положении, без контргайки

GN 81700-NI-CK

Фиксаторы стопорные с выдвинутым стержнем, штифты под специальные задачи

Нержавеющая сталь, возможна фиксация в отжатом положении, с контргайкой

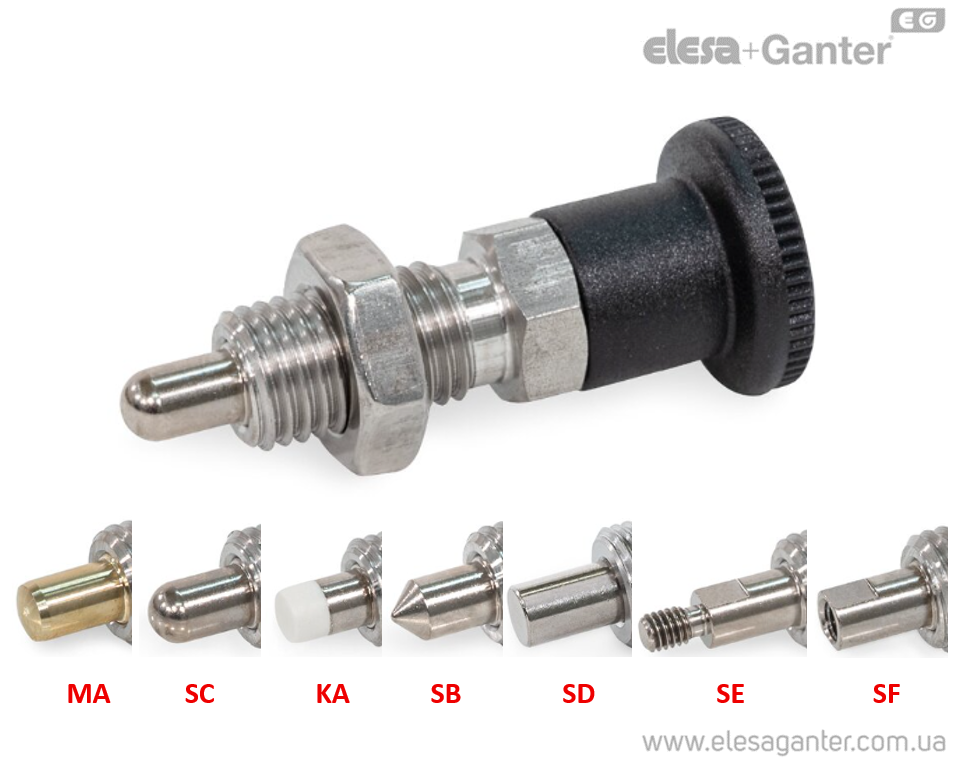

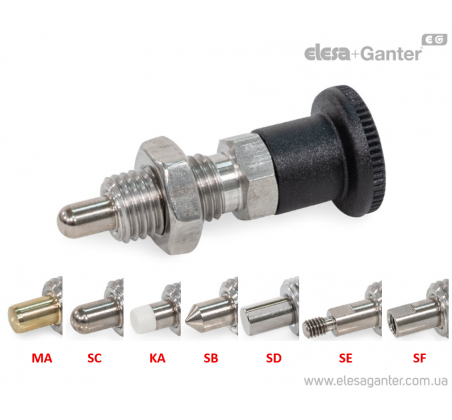

Фиксаторы стопорные с выдвинутым стержнем, штифты под различные задачи GN 81700-NI-BK – фото 1

Фиксаторы стопорные с выдвинутым стержнем, штифты под различные задачи GN 81700-NI-BK – Чертеж 1

Фиксаторы стопорные с выдвинутым стержнем, штифты под различные задачи GN 81700-NI-BK – Чертеж 2

Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.

GN 81700-NI-BK Нержавеющая сталь, без фиксации в отжатом положении, с контргайкой

Артикул
Артикул	d1 Штифт -0.02/-0.05 Отверстие H7	t мин.	d₂	k	l₁	d₃	l₂	A/F ₁	d₄	d₅	l₃	l₄	A/F ₂	l₅	Пружинная нагрузкав Н≈ начальная	Пружинная нагрузкав Н≈ конечная	Наличие	Цена
GN 81700-10-12-BK-KA-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Под заказ	933 грн	Подробнее
GN 81700-10-12-BK-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 933 грн Под заказ В корзину
GN 81700-10-12-BK-MA-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Есть	796 грн	Подробнее
GN 81700-10-12-BK-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 796 грн Есть В корзину
GN 81700-10-12-BK-SB-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Есть	770 грн	Подробнее
GN 81700-10-12-BK-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 770 грн Есть В корзину
GN 81700-10-12-BK-SC-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Есть	778 грн	Подробнее
GN 81700-10-12-BK-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 778 грн Есть В корзину
GN 81700-10-12-BK-SD-NI	10	-	M 16 x 1.5	24	12	28	58	17	-	-	26	8	-	-	9.5	38	Есть	770 грн	Подробнее
GN 81700-10-12-BK-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 770 грн Есть В корзину
GN 81700-10-12-BK-SE-NI	10	-	M 16 x 1.5	24	12	28	58	17	M 6	-	26	8	8	9	9.5	38	Под заказ	826 грн	Подробнее
GN 81700-10-12-BK-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 10 t мин. - d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 6 d₅ - l₃ 26 l₄ 8 A/F ₂ 8 l₅ 9 Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 826 грн Под заказ В корзину
GN 81700-10-12-BK-SF-NI	10	12	M 16 x 1.5	24	12	28	58	17	-	M 6	26	8	8	-	9.5	38	Есть	735 грн	Подробнее
GN 81700-10-12-BK-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 10 t мин. 12 d₂ M 16 x 1.5 k 24 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 6 l₃ 26 l₄ 8 A/F ₂ 8 l₅ - Пружинная нагрузкав Н≈ начальная 9.5 Пружинная нагрузкав Н≈ конечная 38 735 грн Есть В корзину
GN 81700-5-8-BK-KA-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Под заказ	723 грн	Подробнее
GN 81700-5-8-BK-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 723 грн Под заказ В корзину
GN 81700-5-8-BK-MA-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Под заказ	468 грн	Подробнее
GN 81700-5-8-BK-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 468 грн Под заказ В корзину
GN 81700-5-8-BK-SB-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Есть	485 грн	Подробнее
GN 81700-5-8-BK-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 485 грн Есть В корзину
GN 81700-5-8-BK-SC-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Под заказ	479 грн	Подробнее
GN 81700-5-8-BK-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 479 грн Под заказ В корзину
GN 81700-5-8-BK-SD-NI	5	-	M 10 x 1	16	8	19	40	12	-	-	18	6	-	-	5	18	Под заказ	477 грн	Подробнее
GN 81700-5-8-BK-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ - l₃ 18 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 477 грн Под заказ В корзину
GN 81700-5-8-BK-SE-NI	5	-	M 10 x 1	16	8	19	40	12	M 3	-	18	6	4	4.5	5	18	Под заказ	494 грн	Подробнее
GN 81700-5-8-BK-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 5 t мин. - d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ M 3 d₅ - l₃ 18 l₄ 6 A/F ₂ 4 l₅ 4.5 Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 494 грн Под заказ В корзину
GN 81700-5-8-BK-SF-NI	5	6	M 10 x 1	16	8	19	40	12	-	M 3	18	6	4	-	5	18	Под заказ	455 грн	Подробнее
GN 81700-5-8-BK-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 5 t мин. 6 d₂ M 10 x 1 k 16 l₁ 8 d₃ 19 l₂ 40 A/F ₁ 12 d₄ - d₅ M 3 l₃ 18 l₄ 6 A/F ₂ 4 l₅ - Пружинная нагрузкав Н≈ начальная 5 Пружинная нагрузкав Н≈ конечная 18 455 грн Под заказ В корзину
GN 81700-6-9-BK-KA-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Под заказ	789 грн	Подробнее
GN 81700-6-9-BK-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 789 грн Под заказ В корзину
GN 81700-6-9-BK-MA-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Под заказ	579 грн	Подробнее
GN 81700-6-9-BK-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 579 грн Под заказ В корзину
GN 81700-6-9-BK-SB-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Под заказ	572 грн	Подробнее
GN 81700-6-9-BK-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 572 грн Под заказ В корзину
GN 81700-6-9-BK-SC-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Под заказ	572 грн	Подробнее
GN 81700-6-9-BK-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 572 грн Под заказ В корзину
GN 81700-6-9-BK-SD-NI	6	-	M 12 x 1.5	20	9	23	48	47	-	-	22	6	-	-	6	25	Под заказ	571 грн	Подробнее
GN 81700-6-9-BK-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ - l₃ 22 l₄ 6 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 571 грн Под заказ В корзину
GN 81700-6-9-BK-SE-NI	6	-	M 12 x 1.5	20	9	23	48	47	M 4	-	22	6	5	6	6	25	Под заказ	623 грн	Подробнее
GN 81700-6-9-BK-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 6 t мин. - d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ M 4 d₅ - l₃ 22 l₄ 6 A/F ₂ 5 l₅ 6 Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 623 грн Под заказ В корзину
GN 81700-6-9-BK-SF-NI	6	8	M 12 x 1.5	20	9	23	48	47	-	M 4	22	6	5	-	6	25	Под заказ	547 грн	Подробнее
GN 81700-6-9-BK-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 6 t мин. 8 d₂ M 12 x 1.5 k 20 l₁ 9 d₃ 23 l₂ 48 A/F ₁ 47 d₄ - d₅ M 4 l₃ 22 l₄ 6 A/F ₂ 5 l₅ - Пружинная нагрузкав Н≈ начальная 6 Пружинная нагрузкав Н≈ конечная 25 547 грн Под заказ В корзину
GN 81700-8-12-BK-KA-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Под заказ	921 грн	Подробнее
GN 81700-8-12-BK-KA-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 921 грн Под заказ В корзину
GN 81700-8-12-BK-MA-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Под заказ	759 грн	Подробнее
GN 81700-8-12-BK-MA-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 759 грн Под заказ В корзину
GN 81700-8-12-BK-SB-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Под заказ	731 грн	Подробнее
GN 81700-8-12-BK-SB-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 731 грн Под заказ В корзину
GN 81700-8-12-BK-SC-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Под заказ	742 грн	Подробнее
GN 81700-8-12-BK-SC-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 742 грн Под заказ В корзину
GN 81700-8-12-BK-SD-NI	8	-	M 16 x 1.5	20	12	28	58	17	-	-	26	8	-	-	8.5	28	Под заказ	732 грн	Подробнее
GN 81700-8-12-BK-SD-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ - l₃ 26 l₄ 8 A/F ₂ - l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 732 грн Под заказ В корзину
GN 81700-8-12-BK-SE-NI	8	-	M 16 x 1.5	20	12	28	58	17	M 5	-	26	8	7	7.5	8.5	28	Под заказ	900 грн	Подробнее
GN 81700-8-12-BK-SE-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 8 t мин. - d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ M 5 d₅ - l₃ 26 l₄ 8 A/F ₂ 7 l₅ 7.5 Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 900 грн Под заказ В корзину
GN 81700-8-12-BK-SF-NI	8	10	M 16 x 1.5	20	12	28	58	17	-	M 5	26	8	7	-	8.5	28	Под заказ	695 грн	Подробнее
GN 81700-8-12-BK-SF-NI Характеристики: d1 Штифт -0.02/-0.05 Отверстие H7 8 t мин. 10 d₂ M 16 x 1.5 k 20 l₁ 12 d₃ 28 l₂ 58 A/F ₁ 17 d₄ - d₅ M 5 l₃ 26 l₄ 8 A/F ₂ 7 l₅ - Пружинная нагрузкав Н≈ начальная 8.5 Пружинная нагрузкав Н≈ конечная 28 695 грн Под заказ В корзину

характеристики

Типы

Тип BK: без фиксации в отжатом положении, с контргайкой

Типы стопорных штифтов

Тип KA: закругленный наконечник, с пластиковым покрытием
Тип MA: закругленный наконечник, латунь
Тип SB: конический наконечник
Тип SC: сферический наконечник
Тип SD: плоский наконечник
Тип SE: с наружной резьбой
Тип SF: с внутренней резьбой

Направляющий корпус

Нержавеющая сталь AISI 303 NI

Штифт фиксатора

Нержавеющая сталь AISI 303, химически никелированная для NI

Покрытие для типа KA

Пластик, полифталамид (PPA)

Армирование стекловолокном

Химически связанный со штифтом фиксатора

Белый цвет

Латунь для типа MA

Поворотная ручка

Пластик, полиамид (PA)

Чёрный цвет, матовая отделка

Нажимная пружина

Нержавеющая сталь AISI 301

Шестигранные гайки ISO 8675

Нержавеющая сталь для NI

особенности и сферы применения

Стопорные штифты GN 81700, например, блокируют регулировку высоты или поворотные рычаги на устройствах, машинах и транспортных средствах.

Штифты фиксаторов типов KA и MA имеют закругленные наконечники из пластика или латуни, которые уменьшают износ соприкасающейся поверхности и предотвращают появление следов или царапин. Конический штифт фиксатора SB облегчает позиционирование в соответствующем приёмном отверстии.

Сферический наконечник штифта фиксатора типа SC проходит над низкими кромками или канавками, обеспечивая надёжную фиксацию и предотвращая повреждение. Благодаря небольшому скосу штифт фиксатора типа SD особенно подходит для неглубоких отверстий под фиксатор, например, в деталях из листового металла.

Стопорные штифты со штифтом фиксатора типов SE или SF могут оснащаться специальными приспособлениями с применением внешней или внутренней резьбы и использоваться, например, для приведения в действие рычажных механизмов или тросовых приводов.

Независимо от выбранного типа штифта фиксатора стопорные штифты GN 81700 доступны как в отжатом положении, так и без него. Стопорные штифты в отжатом положении используются в тех случаях, когда штифт фиксатора временно не должен выступать.

Наименование продукции

Телефон

Электронный адрес

Сообщение

GN 81700.pdf

Оставьте отзыв о товаре!

Типы фиксирующих стержней:

KA: закругленный наконечник, с пластиковым покрытием
MA: закругленный наконечник, латунь
SB: конический наконечник
SC: сферический наконечник
SD: плоский наконечник
SE: с наружной резьбой
SF: с внутренней резьбой

Принадлежности по отдельному заказу

DIN 172 Направляющие втулки (с кольцевым выступом)
DIN 179 Направляющие втулки (без кольцевого выступа)
GN 609.5 Распорные втулки
ISO 8675 Тонкие шестигранные гайки
DIN 7979 Установочные штифты

Эти изделия так же могут вас заинтересовать

GN 817.1

Фланцевые штифты стопорные (фиксаторы)

Цинк пластиковое покрытие, плунжер нержавеющая сталь, отключаемые/неотключаемые, ручки полиамид красные/черные
