Сборочные комплекты для крыльев петель GN 2291 GN 2290
Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.

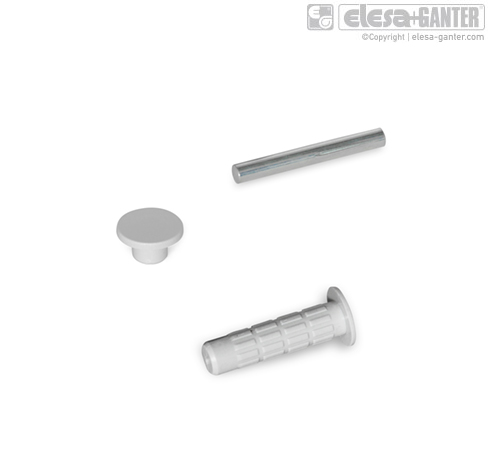

GN 2290 Втулка подшипника/крышка технополимер, конусный штифт оцинковка
Характеристики

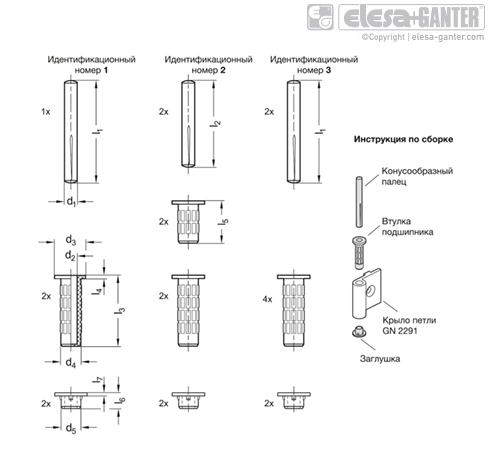

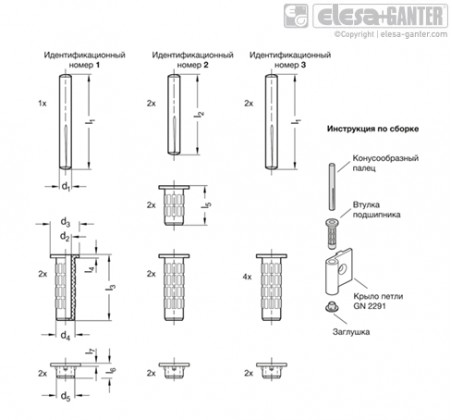

Идентификационный номер
- № 1: для двухкомпонентных петель
- № 2: для трёхкомпонентных петель, с коротким средним крылом
- № 3: для трёхкомпонентных петель, с удлинённым средним крылом
Втулка подшипника / крышка
Пластик, технополимер (полиамид PA)
серый, RAL 7035 GR
Конусообразный палец ISO 8741
Оцинкованная сталь, голубая пассивация
особенности и сферы применения
Комплекты болтов GN 2290 разработаны в качестве вспомогательных принадлежностей для GN 2291 крыльев петель для монтажа отдельных вариантов исполнения петель.
Комплекты болтов с идентификационным номером 1 предназначены для петель с двумя крыльями, комплекты болтов с идентификационными номерами 2 и 3 предназначены для петель с тремя крыльями. Комплекты болтов с идентификационным номером 2 используются исключительно для коротких средних крыльев длиной 40 мм. Комплекты болтов с идентификационным номером 3 должны использоваться для более длинных средних крыльев.
инструкция по сборке
левосторонние / правосторонние петли
Правосторонние или левосторонние петли можно создать путём задания направления, в котором втулки подшипников вставляются в крыло петли.
Монтаж на дверных рамах
Для монтажа съёмной двери требуется прикрепить два шарнира одинакового типа к раме двери.
Если не предполагается, что дверь будет съёмной, она должна быть установлена как минимум с одной правосторонней петлей и как минимум с одной левосторонней петлей.
Монтаж
1. Расположите втулку подшипника в требуемом направлении монтажа на крыле петли. Затем вставьте винт с хомутом, например винт со сферической головкой ISO 7380, во втулку подшипника для защиты манжеты втулки подшипника от повреждения в процессе установки.
2. Установите втулку подшипника, пока не останется примерно 1 мм между манжетой втулки подшипника и крылом петли.
3. Удалите заусенцы на втулке подшипника при помощи ножа.
4. Установите втулку подшипника до упора.
5. Снимите винт.
6. Установите конусообразный палец во втулку подшипника.
7. Установите колпачок с противоположной стороны крыла петли.
Вставьте другие втулки подшипника по точкам 1–5.
Оставьте отзыв о товаре!
- № 1: для двухкомпонентных петель
- № 2: для трёхкомпонентных петель, с коротким средним крылом
- № 3: для трёхкомпонентных петель, с удлинённым средним крылом
