Крылья для сборки петель для алюминиевых профилей / элементов панели GN 2291

Печать

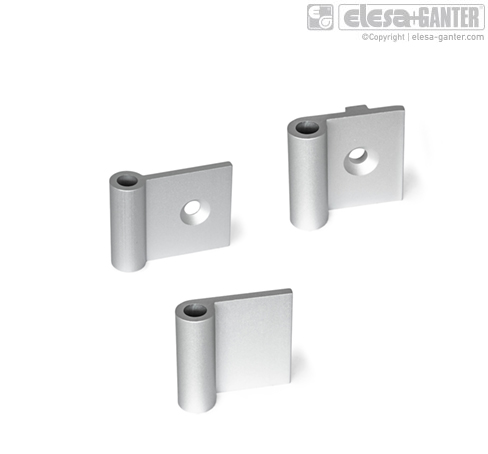

Крылья для сборки петель для алюминиевых профилей / элементов панели GN 2291 – фото 1

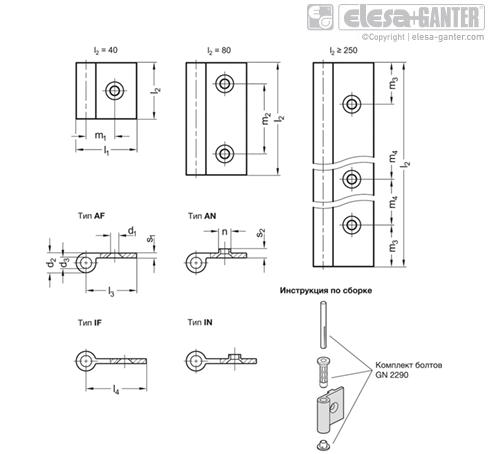

Крылья для сборки петель для алюминиевых профилей / элементов панели GN 2291 – Чертеж 1
Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.
GN 2291 Алюминий, наружное/внутренне/с направляющим пазом/без
Артикул s1 d1 s2 d2 l1 d3 l2 m1 l3 l4 m2 m3 m4 n -0.3 Наличие Цена
GN 2291-43-250-AF-A-EL 3.5 - - 14 43 8 250 20.4 36 - - 50 150 - Под заказ Под заказ
698 грн
Подробнее
GN 2291-43-250-AF-C-EL 3.5 6.6 - 14 43 8 250 20.4 36 - - 50 150 - Под заказ Под заказ
883 грн
Подробнее
GN 2291-43-40-AF-A-EL 3.5 - - 14 43 8 40 20.4 36 - - - - - Есть
325 грн
Подробнее
GN 2291-43-40-AF-C-EL 3.5 6.6 - 14 43 8 40 20.4 36 - - - - - Есть
427 грн
Подробнее
GN 2291-43-40-AN-A-EL 3.5 - 6.5 14 43 8 40 20.4 36 - - - - 8 Под заказ Под заказ
302 грн
Подробнее
GN 2291-43-40-AN-C-EL 3.5 6.6 6.5 14 43 8 40 20.4 36 - - - - 8 Под заказ Под заказ
378 грн
Подробнее
GN 2291-43-400-AF-A-EL 3.5 - - 14 43 8 400 20.4 36 - - 50 150 - Под заказ Под заказ
1 062 грн
Подробнее
GN 2291-43-400-AF-C-EL 3.5 6.6 - 14 43 8 400 20.4 36 - - 50 150 - Под заказ Под заказ
1 416 грн
Подробнее
GN 2291-43-80-AF-A-EL 3.5 - - 14 43 8 80 20.4 36 - 50 - - - Под заказ Под заказ
444 грн
Подробнее
GN 2291-43-80-AF-C-EL 3.5 6.6 - 14 43 8 80 20.4 36 - 50 - - - Под заказ Под заказ
612 грн
Подробнее
GN 2291-43-80-AN-A-EL 3.5 - 6.5 14 43 8 80 20.4 36 - 50 - - 8 Под заказ Под заказ
479 грн
Подробнее
GN 2291-43-80-AN-C-EL 3.5 6.6 6.5 14 43 8 80 20.4 36 - 50 - - 8 Под заказ Под заказ
572 грн
Подробнее
GN 2291-50-250-IF-A-EL 3.5 - - 14 50 8 250 27.5 - 43 - 50 150 - Под заказ Под заказ
916 грн
Подробнее
GN 2291-50-250-IF-C-EL 3.5 6.6 - 14 50 8 250 27.5 - 43 - 50 150 - Под заказ Под заказ
1 169 грн
Подробнее
GN 2291-50-40-IF-A-EL 3.5 - - 14 50 8 40 27.5 - 43 - - - - Под заказ Под заказ
340 грн
Подробнее
GN 2291-50-40-IF-C-EL 3.5 6.6 - 14 50 8 40 27.5 - 43 - - - - Есть
429 грн
Подробнее
GN 2291-50-40-IN-A-EL 3.5 - 6.5 14 50 8 40 27.5 - 43 - - - 8 Под заказ Под заказ
303 грн
Подробнее
GN 2291-50-40-IN-C-EL 3.5 6.6 6.5 14 50 8 40 27.5 - 43 - - - 8 Есть
390 грн
Подробнее
GN 2291-50-400-IF-A-EL 3.5 - - 14 50 8 400 27.5 - 43 - 50 150 - Под заказ Под заказ
1 320 грн
Подробнее
GN 2291-50-400-IF-C-EL 3.5 6.6 - 14 50 8 400 27.5 - 43 - 50 150 - Под заказ Под заказ
1 714 грн
Подробнее
GN 2291-50-80-IF-A-EL 3.5 - - 14 50 8 80 27.5 - 43 50 - - - Под заказ Под заказ
469 грн
Подробнее
GN 2291-50-80-IF-C-EL 3.5 6.6 - 14 50 8 80 27.5 - 43 50 - - - Под заказ Под заказ
639 грн
Подробнее
GN 2291-50-80-IN-A-EL 3.5 - 6.5 14 50 8 80 27.5 - 43 50 - - 8 Под заказ Под заказ
481 грн
Подробнее
GN 2291-50-80-IN-C-EL 3.5 6.6 6.5 14 50 8 80 27.5 - 43 50 - - 8 Под заказ Под заказ
580 грн
Подробнее
Характеристики

Типы

  • Тип AF: наружное крыло петли
  • Тип AN: наружное крыло петли, с направляющим шагом
  • Тип IF: внутреннее крыло петли
  • Тип IN: внутреннее крыло петли, с направляющим шагом

Идентификационный номер

  • № A: без отверстий
  • № C: с раззенкованными отверстиями

Aлюминий EL

анодированные, естественный цвет

Аксессуары по отдельному запросу

Комплекты болтов GN 2290





Информация по установке

левосторонние / правосторонние петли

Правосторонние или левосторонние петли можно создать путём задания направления, в котором втулки подшипников вставляются в крыло петли.



Монтаж на дверных рамах

Для монтажа съёмной двери требуется прикрепить два шарнира одинакового типа к раме двери.

Если не предполагается, что дверь будет съёмной, она должна быть установлена как минимум с одной правосторонней петлей и как минимум с одной левосторонней петлей.



Монтаж

1. Расположите втулку подшипника в требуемом направлении монтажа на крыле петли. Затем вставьте винт с хомутом, например винт со сферической головкой ISO 7380, во втулку подшипника для защиты манжеты втулки подшипника от повреждения в процессе установки.

2. Установите втулку подшипника, пока не останется примерно 1 мм между манжетой втулки подшипника и крылом петли.

3. Удалите заусенцы на втулке подшипника при помощи ножа.

4. Установите втулку подшипника до упора.

5. Снимите винт.

6. Установите конусообразный палец во втулку подшипника.

7. Установите колпачок с противоположной стороны крыла петли.

Вставьте другие втулки подшипника по точкам 1–5.


особенности и сферы применения

Крылья петли GN 2291 могут сочетаться с GN 2290 комплекты болтов в отдельных вариантах исполнения петель.

Применительно к длине крыла петли l2 ≥ 250 мм индивидуальные значения длины могут быть реализованы посредством укорачивания крыла петли с учётом большего расстояния между отверстиями.

Наименование продукции
Телефон
Электронный адрес
Сообщение
Оставьте отзыв о товаре!
  • Тип AF: наружное крыло петли
  • Тип AN: наружное крыло петли, с центрирующим выступом
  • Тип IF: внутреннее крыло петли
  • Тип IN: внутреннее крыло петли, с центрирующим выступом
  • № A: без отверстий
  • № C: с раззенкованными отверстиями
