Блокируемые горизонтальные шарнирные зажимы GN 820.3-NI

Печать

GN 820.3

Шарнирные зажимы горизонтальные блокируемые

Оцинкованная сталь, вилка/швеллер/рычаг под прихват/удлиненная вилка/удлиненная вилка с мягким прихватом

GN 820.3-NI

Блокируемые горизонтальные шарнирные зажимы

Нержавеющая сталь, вилка/вилка с мягким прижимом/рычаг под приварку

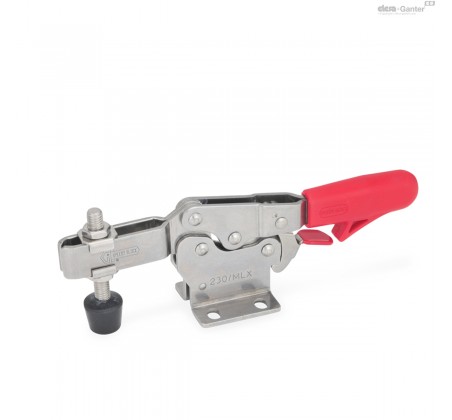

Блокируемые горизонтальные шарнирные зажимы GN 820.3-NI – фото 1

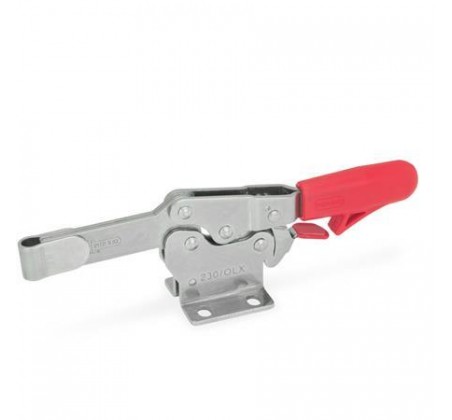

Блокируемые горизонтальные шарнирные зажимы GN 820.3-NI – фото 2

Блокируемые горизонтальные шарнирные зажимы GN 820.3-NI – фото 3

Блокируемые горизонтальные шарнирные зажимы GN 820.3-NI – Чертеж 1

Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.

GN 820.3-NI Нержавеющая сталь, вилка/вилка с мягким прижимом/рычаг под приварку

Артикул
Артикул	b₁	Размер	FH в Н	Fh в Н	a ≈	w	b₂	s₁	b₃	d₁	h₁ ≈	s₂	d₂	h₂	m₁	l₁ ≈	l₂ ≈	m₂	h₃	l₃ ≈	r	h₄	h₅ max	l₄ max	l₅	m₃	Наличие	Цена
GN 820.3-130-ML-NI	36	130	1000	1000	32	17.5	40	2.5	6.3	M 6	51	5	5.6	30.5	26	172	92	22.4	16	53	62	25.5	14	64	55	28.4	Есть	4 068 грн	Подробнее
GN 820.3-130-ML-NI Характеристики: b₁ 36 Размер 130 FH в Н 1000 Fh в Н 1000 a ≈ 32 w 17.5 b₂ 40 s₁ 2.5 b₃ 6.3 d<sub>1</sub> M 6 h₁ ≈ 51 s₂ 5 d₂ 5.6 h₂ 30.5 m₁ 26 l₁ ≈ 172 l₂ ≈ 92 m₂ 22.4 h₃ 16 l₃ ≈ 53 r 62 h₄ 25.5 h₅ max 14 l₄ max 64 l₅ 55 m₃ 28.4 4 068 грн Есть В корзину
GN 820.3-130-MLC-NI	36	130	1000	1000	32	17.5	40	2.5	6.3	M 6	51	5	5.6	30.5	26	172	92	22.4	16	53	62	25.5	14	64	55	28.4	Есть	4 208 грн	Подробнее
GN 820.3-130-MLC-NI Характеристики: b₁ 36 Размер 130 FH в Н 1000 Fh в Н 1000 a ≈ 32 w 17.5 b₂ 40 s₁ 2.5 b₃ 6.3 d<sub>1</sub> M 6 h₁ ≈ 51 s₂ 5 d₂ 5.6 h₂ 30.5 m₁ 26 l₁ ≈ 172 l₂ ≈ 92 m₂ 22.4 h₃ 16 l₃ ≈ 53 r 62 h₄ 25.5 h₅ max 14 l₄ max 64 l₅ 55 m₃ 28.4 4 208 грн Есть В корзину
GN 820.3-130-OL-NI	36	130	1000	1000	32	17.5	40	2.5	6.3	M 6	51	5	5.6	30.5	26	172	92	22.4	16	53	62	25.5	14	64	55	28.4	Есть	4 249 грн	Подробнее
GN 820.3-130-OL-NI Характеристики: b₁ 36 Размер 130 FH в Н 1000 Fh в Н 1000 a ≈ 32 w 17.5 b₂ 40 s₁ 2.5 b₃ 6.3 d<sub>1</sub> M 6 h₁ ≈ 51 s₂ 5 d₂ 5.6 h₂ 30.5 m₁ 26 l₁ ≈ 172 l₂ ≈ 92 m₂ 22.4 h₃ 16 l₃ ≈ 53 r 62 h₄ 25.5 h₅ max 14 l₄ max 64 l₅ 55 m₃ 28.4 4 249 грн Есть В корзину
GN 820.3-230-ML-NI	44	230	1700	1700	37	20	44	3	8.5	M 8	61.5	6	6.6	36.5	26	196	109	26	18	63.5	72	30	12.5	78	68	31.5	Есть	5 059 грн	Подробнее
GN 820.3-230-ML-NI Характеристики: b₁ 44 Размер 230 FH в Н 1700 Fh в Н 1700 a ≈ 37 w 20 b₂ 44 s₁ 3 b₃ 8.5 d<sub>1</sub> M 8 h₁ ≈ 61.5 s₂ 6 d₂ 6.6 h₂ 36.5 m₁ 26 l₁ ≈ 196 l₂ ≈ 109 m₂ 26 h₃ 18 l₃ ≈ 63.5 r 72 h₄ 30 h₅ max 12.5 l₄ max 78 l₅ 68 m₃ 31.5 5 059 грн Есть В корзину
GN 820.3-230-MLC-NI	44	230	1700	1700	37	20	44	3	8.5	M 8	61.5	6	6.6	36.5	26	196	109	26	18	63.5	72	30	12.5	78	68	31.5	Есть	5 269 грн	Подробнее
GN 820.3-230-MLC-NI Характеристики: b₁ 44 Размер 230 FH в Н 1700 Fh в Н 1700 a ≈ 37 w 20 b₂ 44 s₁ 3 b₃ 8.5 d<sub>1</sub> M 8 h₁ ≈ 61.5 s₂ 6 d₂ 6.6 h₂ 36.5 m₁ 26 l₁ ≈ 196 l₂ ≈ 109 m₂ 26 h₃ 18 l₃ ≈ 63.5 r 72 h₄ 30 h₅ max 12.5 l₄ max 78 l₅ 68 m₃ 31.5 5 269 грн Есть В корзину
GN 820.3-230-OL-NI	44	230	1700	1700	37	20	44	3	8.5	M 8	61.5	6	6.6	36.5	26	196	109	26	18	63.5	72	30	12.5	78	68	31.5	Есть	5 320 грн	Подробнее
GN 820.3-230-OL-NI Характеристики: b₁ 44 Размер 230 FH в Н 1700 Fh в Н 1700 a ≈ 37 w 20 b₂ 44 s₁ 3 b₃ 8.5 d<sub>1</sub> M 8 h₁ ≈ 61.5 s₂ 6 d₂ 6.6 h₂ 36.5 m₁ 26 l₁ ≈ 196 l₂ ≈ 109 m₂ 26 h₃ 18 l₃ ≈ 63.5 r 72 h₄ 30 h₅ max 12.5 l₄ max 78 l₅ 68 m₃ 31.5 5 320 грн Есть В корзину
GN 820.3-75-ML-NI	28	75	900	900	20	15	26	2	5.3	M 5	37	4	4.5	20	13.5	118	67	16	11	40	43	19	5	49.5	45	19	Есть	3 576 грн	Подробнее
GN 820.3-75-ML-NI Характеристики: b₁ 28 Размер 75 FH в Н 900 Fh в Н 900 a ≈ 20 w 15 b₂ 26 s₁ 2 b₃ 5.3 d<sub>1</sub> M 5 h₁ ≈ 37 s₂ 4 d₂ 4.5 h₂ 20 m₁ 13.5 l₁ ≈ 118 l₂ ≈ 67 m₂ 16 h₃ 11 l₃ ≈ 40 r 43 h₄ 19 h₅ max 5 l₄ max 49.5 l₅ 45 m₃ 19 3 576 грн Есть В корзину
GN 820.3-75-MLC-NI	28	75	900	900	20	15	26	2	5.3	M 5	37	4	4.5	20	13.5	118	67	16	11	40	43	19	5	49.5	45	19	Есть	3 695 грн	Подробнее
GN 820.3-75-MLC-NI Характеристики: b₁ 28 Размер 75 FH в Н 900 Fh в Н 900 a ≈ 20 w 15 b₂ 26 s₁ 2 b₃ 5.3 d<sub>1</sub> M 5 h₁ ≈ 37 s₂ 4 d₂ 4.5 h₂ 20 m₁ 13.5 l₁ ≈ 118 l₂ ≈ 67 m₂ 16 h₃ 11 l₃ ≈ 40 r 43 h₄ 19 h₅ max 5 l₄ max 49.5 l₅ 45 m₃ 19 3 695 грн Есть В корзину
GN 820.3-75-OL-NI	28	75	900	900	20	15	26	2	5.3	M 5	37	4	4.5	20	13.5	118	67	16	11	40	43	19	5	49.5	45	19	Есть	3 873 грн	Подробнее
GN 820.3-75-OL-NI Характеристики: b₁ 28 Размер 75 FH в Н 900 Fh в Н 900 a ≈ 20 w 15 b₂ 26 s₁ 2 b₃ 5.3 d<sub>1</sub> M 5 h₁ ≈ 37 s₂ 4 d₂ 4.5 h₂ 20 m₁ 13.5 l₁ ≈ 118 l₂ ≈ 67 m₂ 16 h₃ 11 l₃ ≈ 40 r 43 h₄ 19 h₅ max 5 l₄ max 49.5 l₅ 45 m₃ 19 3 873 грн Есть В корзину

Характеристики

Типы

Тип ML: прихват-вилка с двумя фланцевыми шайбами

Тип МLC: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом

Тип OL: Цельный прихват с зажимом

Вариант исполнения из нержавеющей стали NI

Нержавеющая сталь AISI 304

Все подвижные части

смазаны специальной смазкой

Рукоятка

Твёрдый маслостойкий пластик, цвет красный

Узел шпинделя GN 708.1, Тип A

Нержавеющая сталь AISI 304

Твёрдость по Шору наконечника 85

Аксессуары по отдельному заказу

Держатели для зажимных болтов

Нажимные винты

Рукоятки для нажимных винтов GN 801 (для типов ML и UL)

Рукоятки для нажимных винтов GN 809 (для типа OL)

Удлинения прихвата GN 809.1 (для типа OL)

Удлинения прихвата GN 801.1 (для типов ML и UL)

Удлинения прихвата GN 801.2 (для типов ML и UL)

особенности и сферы применения

Горизонтальные шарнирные зажимы GN 820.3 оснащены предохранительной функцией: в закрытом положении зажим блокируется подпружиненным крючком-предохранителем, который предотвращает случайное открытие зажима вследствие вибраций или случайного нажатия. Для открытия зажима нужно потянуть рукоятку вверх, чтобы высвободить крючок-предохранитель из его паза. Все действия выполняются одной рукой.

Они работают по правилу изгиба: рычаг и прижимная планка перемещаются в противоположных направлениях. Для зажима им необходимо меньше пространства.

Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип ML) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, в комплектацию типа MLС также входит нажимной винт с неопреновым наконечником.

Шарнирно-рычажные фиксаторы типа ОL можно использовать, либо приварив прихват, на котором затем можно разместить зависящий от области применения прижимной крепежный элемент, либо с помощью планки в сочетании с GN 809 рукоятки для нажимных винтов для фиксации заготовки.

Шарнирно-рычажные фиксаторы в швеллерном варианте исполнения с двумя фланцевыми шайбами (тип UL) могут при необходимости дополнительно оснащаться специальным нажимным винтом. Помимо этого, комплектацию типа ULС также входит нажимной винт с неопреновым наконечником.

Общая информация о шарнирных зажимах

Наименование продукции

Телефон

Электронный адрес

Сообщение

GN 820.3.pdf

Оставьте отзыв о товаре!

Тип ML: прихват-вилка с двумя фланцевыми шайбами

Тип МLC: швеллерный вариант с двумя фланцевыми шайбами и GN 708.1 шпиндельным узлом

Тип OL: Цельный прихват с зажимом

Эти изделия так же могут вас заинтересовать

GN 820.6

Компактные быстродействующие зажимы с блокировкой /без укороченной ручкой для узких мест, усилие до 240 кг

Оцинкованная/нержавеющая сталь
