Шарнирно-рычажные быстродействующие зажимы F до 1700 Н с блокируемым горизонтальным рычагом управления, боковой монтаж GN 820.5-ST

Печать

GN 820.5-ST

Шарнирно-рычажные быстродействующие зажимы F до 1700 Н с блокируемым горизонтальным рычагом управления, боковой монтаж

Оцинкованная сталь, нажимным винтом/без

GN 820.5-NI

Нержавеющая сталь, нажимным винтом/без

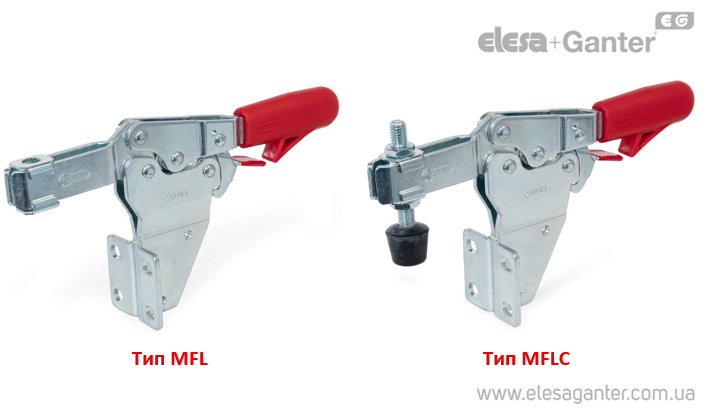

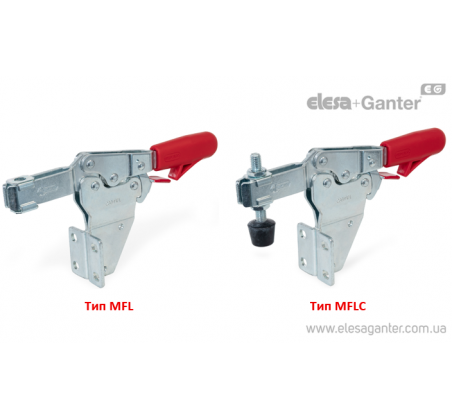

Шарнирно-рычажные быстродействующие зажимы F до 1700 Н с блокируемым горизонтальным рычагом управления, боковой монтаж GN 820.5-ST – фото 1

Шарнирно-рычажные быстродействующие зажимы F до 1700 Н с блокируемым горизонтальным рычагом управления, боковой монтаж GN 820.5-ST – Чертеж 1

Шарнирно-рычажные быстродействующие зажимы F до 1700 Н с блокируемым горизонтальным рычагом управления, боковой монтаж GN 820.5-ST – Чертеж 2

Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.

GN 820.5-ST Оцинкованная сталь, нажимным винтом/без

Артикул
Артикул	FH усилие прижатия в Н	h5 макс.	w Регулируемая область	b₁	Размер	a ≈	b₂	b₃	d₁	d₂	l₁	h₂	l₂	m₁	s	l₃	m₂	h₃	r	h₄	h₁	m₃	Наличие	Цена
GN 820.5-130-MFL-ST	1000	-	-	39	130	32	35	6.5	M 6	5.5	170	57.5	45	26	2.5	-	22	16	61	-	85	6.5	Есть	1 879 грн	Подробнее
GN 820.5-130-MFL-ST Характеристики: FH усилие прижатия в Н 1000 h5 макс. - w Регулируемая область - b₁ 39 Размер 130 a ≈ 32 b₂ 35 b₃ 6.5 d<sub>1</sub> M 6 d₂ 5.5 l₁ 170 h₂ 57.5 l₂ 45 m₁ 26 s 2.5 l₃ - m₂ 22 h₃ 16 r 61 h₄ - h₁ 85 m₃ 6.5 1 879 грн Есть В корзину
GN 820.5-130-MFLC-ST	1000	47.5	17.5	39	130	32	35	6.5	M 6	5.5	170	57.5	45	26	2.5	55	22	16	61	25.5	85	6.5	Есть	1 979 грн	Подробнее
GN 820.5-130-MFLC-ST Характеристики: FH усилие прижатия в Н 1000 h5 макс. 47.5 w Регулируемая область 17.5 b₁ 39 Размер 130 a ≈ 32 b₂ 35 b₃ 6.5 d<sub>1</sub> M 6 d₂ 5.5 l₁ 170 h₂ 57.5 l₂ 45 m₁ 26 s 2.5 l₃ 55 m₂ 22 h₃ 16 r 61 h₄ 25.5 h₁ 85 m₃ 6.5 1 979 грн Есть В корзину
GN 820.5-230-MFL-ST	1700	-	-	43	230	37	40	8.5	M 8	6.5	196	69	52	28.5	3	-	24	18	70	-	102	8	Есть	2 327 грн	Подробнее
GN 820.5-230-MFL-ST Характеристики: FH усилие прижатия в Н 1700 h5 макс. - w Регулируемая область - b₁ 43 Размер 230 a ≈ 37 b₂ 40 b₃ 8.5 d<sub>1</sub> M 8 d₂ 6.5 l₁ 196 h₂ 69 l₂ 52 m₁ 28.5 s 3 l₃ - m₂ 24 h₃ 18 r 70 h₄ - h₁ 102 m₃ 8 2 327 грн Есть В корзину
GN 820.5-230-MFLC-ST	1700	53	20	43	230	37	40	8.5	M 8	6.5	196	69	52	28.5	3	68	24	18	70	30	102	8	Есть	2 448 грн	Подробнее
GN 820.5-230-MFLC-ST Характеристики: FH усилие прижатия в Н 1700 h5 макс. 53 w Регулируемая область 20 b₁ 43 Размер 230 a ≈ 37 b₂ 40 b₃ 8.5 d<sub>1</sub> M 8 d₂ 6.5 l₁ 196 h₂ 69 l₂ 52 m₁ 28.5 s 3 l₃ 68 m₂ 24 h₃ 18 r 70 h₄ 30 h₁ 102 m₃ 8 2 448 грн Есть В корзину
GN 820.5-75-MFL-ST	900	-	-	30	75	20	25.5	5.3	M 5	4.5	118	39	30	18	2	-	13.5	11	42.5	-	62	6	Есть	1 701 грн	Подробнее
GN 820.5-75-MFL-ST Характеристики: FH усилие прижатия в Н 900 h5 макс. - w Регулируемая область - b₁ 30 Размер 75 a ≈ 20 b₂ 25.5 b₃ 5.3 d<sub>1</sub> M 5 d₂ 4.5 l₁ 118 h₂ 39 l₂ 30 m₁ 18 s 2 l₃ - m₂ 13.5 h₃ 11 r 42.5 h₄ - h₁ 62 m₃ 6 1 701 грн Есть В корзину
GN 820.5-75-MFLC-ST	900	30	17	30	75	20	25.5	5.3	M 5	4.5	118	39	30	18	2	45	13.5	11	42.5	19	62	6	Есть	1 779 грн	Подробнее
GN 820.5-75-MFLC-ST Характеристики: FH усилие прижатия в Н 900 h5 макс. 30 w Регулируемая область 17 b₁ 30 Размер 75 a ≈ 20 b₂ 25.5 b₃ 5.3 d<sub>1</sub> M 5 d₂ 4.5 l₁ 118 h₂ 39 l₂ 30 m₁ 18 s 2 l₃ 45 m₂ 13.5 h₃ 11 r 42.5 h₄ 19 h₁ 62 m₃ 6 1 779 грн Есть В корзину

характеристики

Типы

Тип MFL: вилочный прихват с двумя фланцевыми шайбами
Тип MFLC: вилочный прихват с двумя фланцевыми шайбами и нажимным винтом GN 708.1

Натяжной механизм

Сталь ST

Детали из листового металла

Сталь C10, пригодная для поверхностной закалки, оцинкованная, с голубой пассивацией

Опорный болт закалённый

Подвижные части, смазанные специальной смазкой

Ручка

Пластик

Красный цвет, маслостойкий

Фланцевые шайбы GN 898

Сталь

Оцинкованный, с голубой пассивацией для ST

Нажимной винт GN 708.1 для типа MFLC

Оцинкованная сталь, воронёная пассивированная для ST

Упорная подушка

Хлоропреновый каучук (CR)

Твёрдость по Шору по шкале А: ок. 85

Вулканизированная

Чёрный цвет

Тип A (плоская нажимная подушка)

особенности и сферы применения

Шарнирно-рычажные зажимы GN 820.5 надёжно фиксируются в зажатом положении для предотвращения случайного ослабления или ослабления, вызванного вибрациями. Для ослабления зажима замок отсоединяется одной рукой.

Принцип зажима основан на принципе рычага, при котором зажимной рычаг и прихват движутся в противоположных направлениях. Монтажная поверхность, повёрнутая на 90°, позволяет выполнить компактную установку рядом с точкой зажима. Ещё одной отличительной особенностью этих зажимов является их небольшая общая высота в зажатом положении.

В шарнирно-рычажных зажимах с вилочным прихватом типа MFL может быть предусмотрено использование специального винта через две фланцевые шайбы. В комплектацию типа MFLC дополнительно входит нажимной винт с резиновой упорной накладкой.

Наименование продукции

Телефон

Электронный адрес

Сообщение

GN 820.5.pdf

Оставьте отзыв о товаре!

По отдельному заказу нажимные элементы

GN 801 Держатели нажимных винтов (для типа MFL)
GN 801.1 Удлинения прихвата (для типа MFL)
GN 801.2 Удлинения прихвата регулируемые (для типа MFL)
