Ручки с микровыключателем и LED сигнализацией GN 422
Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.
GN 422 Цинк, пластиковое покрытие, один или два микровыключателя, кнопки с подсветкой, разъем или кабель
| Артикул | d | a | l2 | l3 | h | t | b | l1 ±0.2 | L каб. в m. | Наличие | Цена | |||
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| GN 422-ZD-T1-K-2-SR | 33 | 105.5 | 117 | 158 | M 6 | 44 | 10.2 | - | - |
Под заказ
|
5 780
|
|||
| GN 422-ZD-T1-K-2-SW | 33 | 105.5 | 117 | 158 | M 6 | 44 | 10.2 | - | - | Есть |
5 780
|
|||
| GN 422-ZD-T1-K-5-SR | 33 | 105.5 | 117 | 158 | M 6 | 44 | 10.2 | - | - |
Под заказ
|
6 334
|
|||
| GN 422-ZD-T1-K-5-SW | 33 | 105.5 | 117 | 158 | M 6 | 44 | 10.2 | - | - | Есть |
6 334
|
|||
| GN 422-ZD-T1-S-SR | M 6 | 10.2 | 158 | 105.5 | 44 | 12 | 33 | 117 | - |
Под заказ
|
7 648
|
|||
| GN 422-ZD-T1-S-SW | M 6 | 10.2 | 158 | 105.5 | 44 | 12 | 33 | 117 | - |
Под заказ
|
7 648
|
|||
| GN 422-ZD-T2-K-2-SR | 33 | 105.5 | 117 | 181.5 | M 6 | 44 | 10.2 | - | - |
Под заказ
|
10 025
|
|||
| GN 422-ZD-T2-K-2-SW | 33 | 105.5 | 117 | 181.5 | M 6 | 44 | 10.2 | - | - | Есть |
10 025
|
|||
| GN 422-ZD-T2-K-5-SR | 33 | 105.5 | 117 | 181.5 | M 6 | 44 | 10.2 | - | - |
Под заказ
|
11 168
|
|||
| GN 422-ZD-T2-K-5-SW | 33 | 105.5 | 117 | 181.5 | M 6 | 44 | 10.2 | - | - |
Под заказ
|
11 168
|
|||
| GN 422-ZD-T2-S-SR | M 6 | 10.2 | 181.5 | 105.5 | 44 | 12 | 33 | 117 | - |
Под заказ
|
13 751
|
|||
| GN 422-ZD-T2-S-SW | M 6 | 10.2 | 181.5 | 105.5 | 44 | 12 | 33 | 117 | - |
Под заказ
|
13 751
|
Характеристики
Типы
- Тип T1: с 1 кнопкой
- Тип T2: с 2 кнопками
Типы соединений
- Тип соединения K: кабель
- Тип соединения S: разъем (с 0,25 м кабелем)
Литье из цинка под давлением ZD
с пластиковым покрытием
черный цвет RAL 9005, текстурированная отделка SW
серебряный цвет RAL 9006, текстурированная отделка SR
Кнопка
Нержавеющая сталь AISI 304
Кабель (внешняя оболочка)
Полиуретан PUR
чёрный цвет
особенности и сферы применения

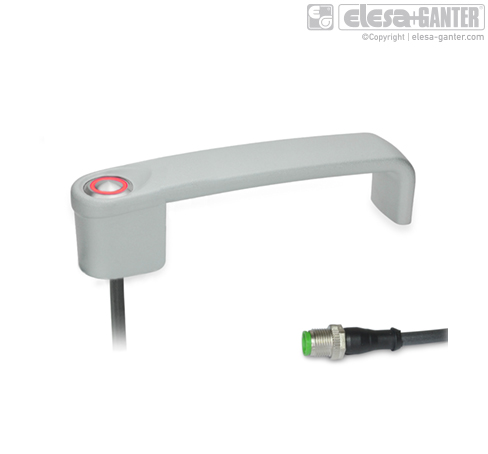

GN 422 П-образные ручки для шкафов доступны с одной или двумя кнопками. Каждая кнопка имеет переключатель и встроенное светодиодное кольцо подсветки.
При нажатии кнопки возникает электрический импульс, например, на выключение оборудования в зависимости от подключения контактов (НЗ или НО).
Независимо от состояния кнопки (вкл. или выкл.) светодиодное кольцо горит красным или зеленым светом в зависимости от полярности 1 и 2 соединений СИД.
П-образная ручка для шкафов – это функциональное и компактное устройство, которое имеет обширную сферу применения благодаря своей универсальной конструкции.
Техническая информация
Электрические и механические характеристики
| Электрические и механические характеристики | ||
| Кнопка | - |  |
| Контакты | перекидной контакт, язычковый контакт | |
| Контактный материал | Серебряный сплав | |
| Коммутируемое напряжение | макс. 125 В (разъем) | |
| макс. 240 В (кабель) | ||
| Ток на контакте | макс. 3 A | |
| Ресурс механической части | 106 циклов переключения | |
| Ресурс электрической части | 50 000 циклов переключения (при полной нагрузке) | |
| - | - | - |
| Cсветодиодное кольцо подсветки | 24 Vdc ± 10 %/7 mA |  |
| Рабочее напряжение/ | ||
| рабочий ток | ||
| – двухцветный (красный/зеленый) | ||
| - | - | - |
| Категория использования (кнопка) | AC 15: 24 Vac/1 A/DC 13: 24 Vdc/0.7 A | в соответствии с IEC 60947-5-1 |
| AC 15: 110 Vac/1 A/DC 13: 110 Vdc/0.2 A | ||
| AC 15: 220 Vac/0.5 A/DC 13: 220 Vdc/0.1 A | ||
| - | - | |
| AC: 120 Vac/5 A/DC: 12 Vdc/1 A | в соответствии с UL 508 | |
| AC: 240 Vac/3 A | ||
| - | - | - |
| Тип соединения | - |  |
| Кабель (K) | PUR-кабель с неизолированными многожильными проводами (2 м или 5 м) | |
| или | - | |
| Штепсельный разъем (S) | 5-штыревой соединитель M12 x 1 с PUR-кабелем 0,25 м | |
| - | - | |
| - | - | Назначение выводов и кабелей |
| Степени защиты IP | IP 67 | - |
| - | - | - |
| Сертификаты, декларации о соответствии |  |
|
| Маркировка CE | ||
Монтажные отверстия
Отверстия не должны иметь неровностей во избежание повреждения кабеля.
Аксессуары
- Кабели с соединителем M12 x 1 GN 330
