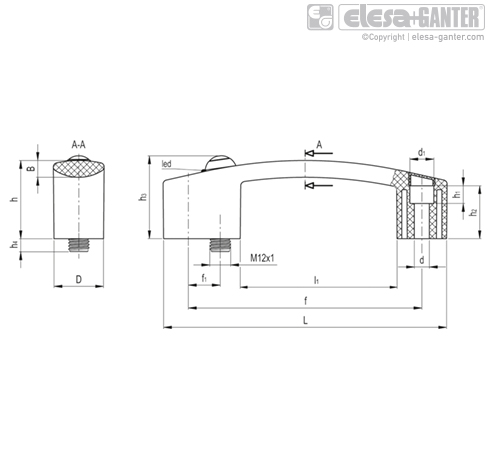

Ручки с микровыключателем и светодиодными индикаторами EBR-SW-B-C

Особенности и области применения

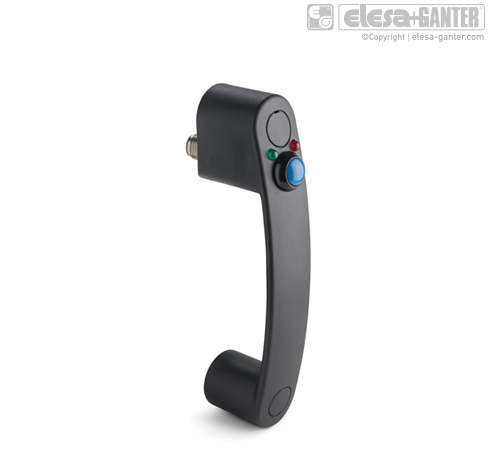

Эти ручки обычно устанавливаются на дверях или защитных ограждениях машин. При правильном электрическом соединении и работающей машине загорается красный свет, а зелёный гаснет. Оператор, нажимая на кнопку, посредством внешнего контакта запрашивает доступ к защищённой области: в этом случае загорается зелёный свет, а красный гаснет.

Ручка EBR-SW является идеальным сочетанием эргономичности, функциональности и компактности.

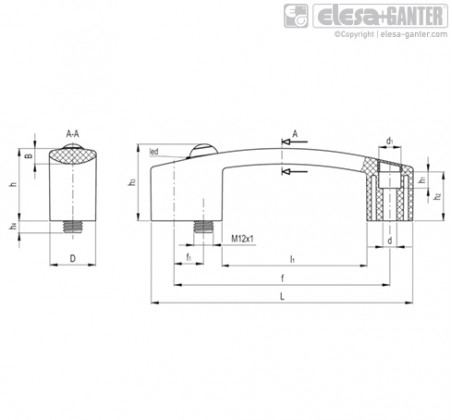

В случае использования удлинителя с угловым разъемом, направление выхода кабеля показано на рис.1.

Ручка EBR-SW может быть собрана с нейтральной ручкой EBR.

Технические данные

Напряжение при растяжении и прочность на удар: значения F1, F2, L1 и L2, указанные в таблице, были получены во время испытаний на разрыв, выполненных на соответствующем динамометрическом оборудовании при температуре окружающей среды и в условиях испытаний, показанных на рисунке.





Материал

Технополимер на основе полиамида (PA), армированный стекловолокном, серо-чёрный цвет, матовая отделка.

Микровыключатель с кнопкой

Устройство состоит из нормально разомкнутого контакта (NO) и нормально замкнутого контакта (NC).

Переключение осуществляется нажатием кнопки (однопозиционный контакт).

Светодиоды

Индикаторы красного и зелёного цвета показывают состояние микровыключателя.

Подача напряжения 24 В пост. тока.

Декоративные заглушки винтов

Технополимер, серо-чёрный цвет, матовая отделка. Поставляется в собранном виде, снимается при помощи отвёртки.

Стандартные исполнения

Сквозные отверстия для винтов с цилиндрической головкой с шестигранным углублением.

• EBR-SW-B-C: оцинкованный разъём с 8 полюсами, задний выход.
• EBR-SW-L-C: разъем из оцинкованной стали с 8 полюсами, боковой выход слева.
• EBR-SW-R-C: разъем из оцинкованной стали с 8 полюсами, боковой выход справа.
• EBR-SW-B-F2.5: 8-полюсный кабель, длина 2,5 м, задний выход.
• EBR-SW-B-F5: 8-полюсный кабель, длина 5 м, задний выход.
• EBR-SW-L-F2.5: 8-полюсный кабель, длина 2,5 м; боковой выход слева.
• EBR-SW-L-F5: 8-полюсный кабель, длина 5 м; боковой выход слева.
• EBR-SW-R-F2.5: 8-полюсный кабель, длина 2,5 м; боковой выход справа.
• EBR-SW-R-F5: 8-полюсный кабель, длина 5 м; боковой выход справа.



Аксессуары по запросу

FC-M12x1: Удлинители с 8-полюсным гнездовым осевым разъемом M12, оболочка из ПВХ черного цвета UL / CSA STYLE 2587 8 X AWG 22.

• Код 426503: КАБЕЛЬ С РАЗЪЕМОМ M12-8 ГНЕЗДОВЫХ КОНТАКОТВ 2,5 м (длина 2,5 м).
• Код 426506: КАБЕЛЬ С РАЗЪЕМОМ M12-8 ГНЕЗДОВЫХ КОНТАКОТВ 5 м (длина 5 м).
• Код 426511: КАБЕЛЬ С РАЗЪЕМОМ M12-8 ГНЕЗДОВЫХ КОНТАКОТВ 10 м (длина 10 м).
