Съемные зажимные вилки для силовых пневматических зажимов GN 8620 / GN 8621 GN 8620.1

Печать

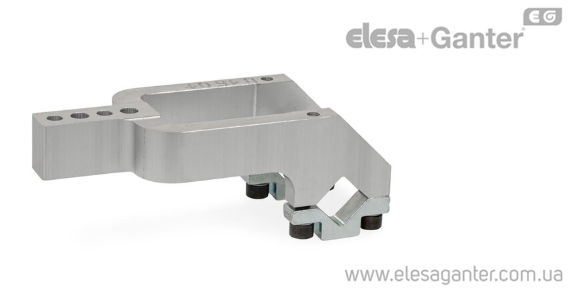

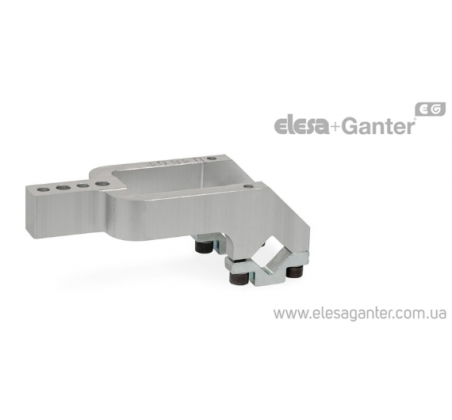

Съемные зажимные вилки для силовых пневматических зажимов GN 8620 / GN 8621 GN 8620.1 – фото 1

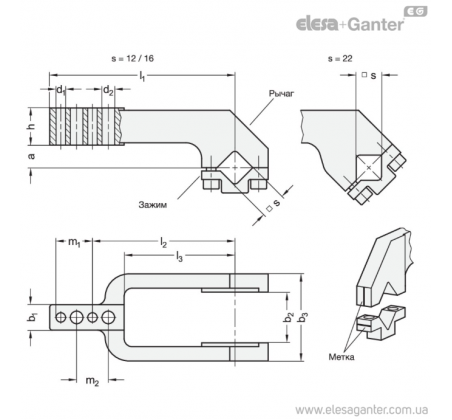

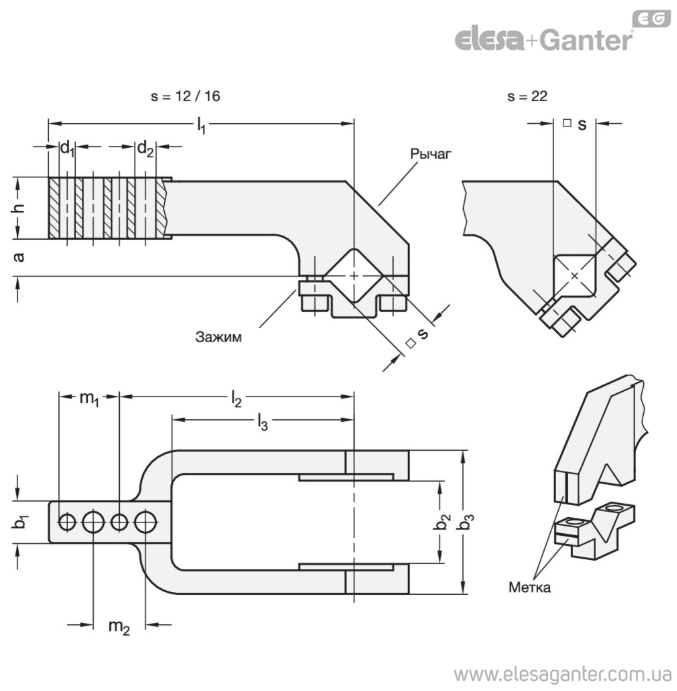

Съемные зажимные вилки для силовых пневматических зажимов GN 8620 / GN 8621 GN 8620.1 – Чертеж 1
Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.
GN 8620.1 Рычаг алюминий, зажим оцинкованная сталь
Артикул a ±0.1 смещение m1 ±0.02 m2 ±0.02 s Квадратная форма Для пневматических зажимов Размер Нажимные винты b1 d1 H7 l1 ±0.1 h ±0.1 b2 b3 d2 l3 l2 ±0.1 Момент затяжки в Н·м Наличие Цена
GN 8620.1-12-0-M-ALN 0 20 20 12 25 M5-14 12 4 93 20 36 53 6.5 48 65 5 Есть
4 900 грн
Подробнее
GN 8620.1-16-15-M-ALN 15 20 20 16 40 M6-20 16 6 117 22 34.5 55 7 70 90 10 Есть
4 907 грн
Подробнее
GN 8620.1-22-15-M-ALN 15 30 30 22 63 M8-25 20 6 144 28 54 78 9 80 105 25 Есть
6 965 грн
Подробнее
характеристики

Тип

  • Тип M: центрированный

Зажимной рычаг

Алюминий, анодированный, естественный цвет ALN

Зажим

Оцинкованная сталь с голубой пассивацией

Винты с головкой под торцевой ключ ISO 4762

Сталь, чернение

Шайбы ISO 7092

Оцинкованная сталь

особенности и сферы применения

Зажимные рычаги GN 8620.1 используются вместе с силовыми зажимами GN 8620 / GN 8621

Возможные варианты монтажа, максимальный угол поворота зажимных рычагов, а также важные указания по установке приведены в соответствующих стандартах на силовые зажимы.
