Пневматические силовые прижимы усилием до 10410 Н с дублирующим рычагом ручного управления с зажимной вилкой GN 8621-S

Пневматические силовые прижимы усилием до 10410 Н с дублирующим рычагом ручного управления с зажимной вилкой

Пневматические силовые прижимы усилием до 10410 Н с дублирующим рычагом ручного управления под индивидуальные прижимные устройства и механизмы

Р воздуха от 2 до 8 бар

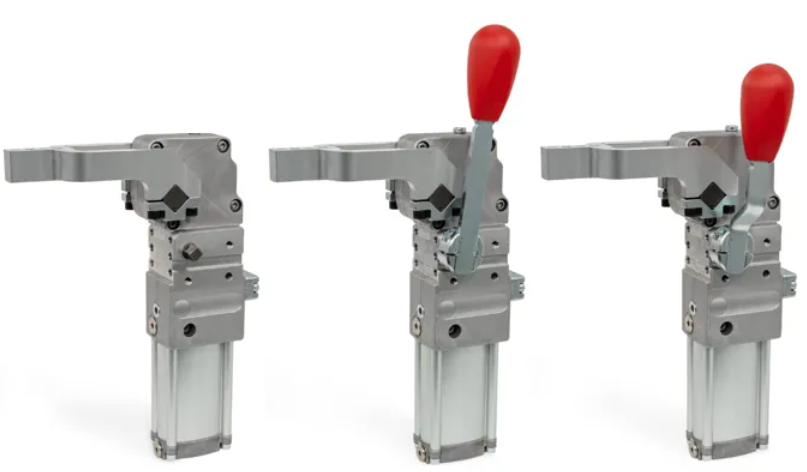

Пневматические силовые прижимы усилием до 10410 Н с дублирующим рычагом ручного управления с зажимной вилкой GN 8621-S – фото 1

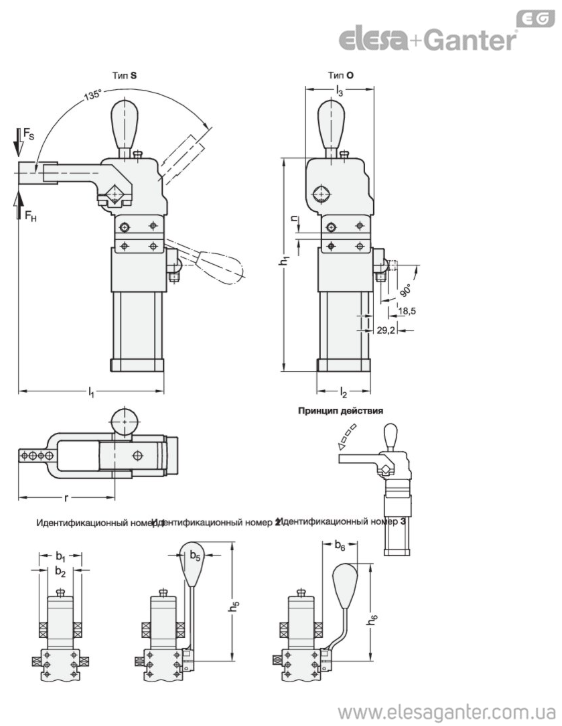

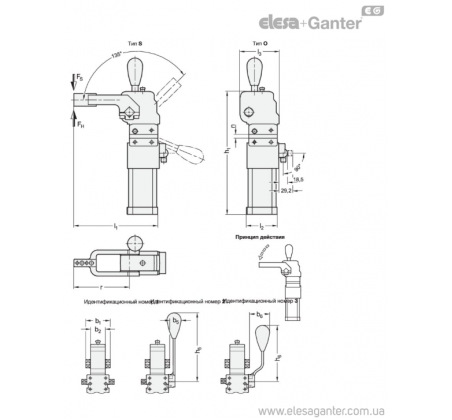

Пневматические силовые прижимы усилием до 10410 Н с дублирующим рычагом ручного управления с зажимной вилкой GN 8621-S – Чертеж 1

Пневматические силовые прижимы усилием до 10410 Н с дублирующим рычагом ручного управления с зажимной вилкой GN 8621-S – Чертеж 2

Внимание! Товар с пометкой «Есть в наличии» отгружается Покупателю в срок до 6 рабочих дней. Сроки поставки товара, которого нет на складе, рекомендуем уточнить у Продавца. Продавец оставляет за собой право отпускать товар в базовой цветовой гамме, если иное не оговорено Покупателем.

GN 8621-S Р воздуха от 2 до 8 бар

Артикул
Артикул	a ±0.05	b5 ≈	b6 ≈	FH Удерживающая способность при r в N	FS Зажимное усилие при r при 5 бар в N ≈	h1 макс.	h4 ±0.05	h6 ≈	h7 +0.1/0	l4 ±0.1	s Квадратная форма	Макс. фиксирующий момент в Н·м при 5 бар	Размер (поршня Ø)	b₁	d	n	b₂	b₃	k₁	b₄	k₂	l₁	h₂	l₂	l₃	h₃	r	h₅ ≈	k₄	b₇	k₃	Наличие	Цена
GN 8621-25-S-P-1	33.5	-	-	800	530	210	17	-	8	44	12	50	25	53	G 1/8	6 H7	34.5	46	4	34	4	132	130	43	60	28	93	-	4.5	36	4	Под заказ	66 280 грн	Подробнее
GN 8621-25-S-P-1 Характеристики: a ±0.05 33.5 b5 ≈ - b6 ≈ - FH Удерживающая способность при r в N 800 FS Зажимное усилие при r при 5 бар в N ≈ 530 h1 макс. 210 h4 ±0.05 17 h6 ≈ - h7 +0.1/0 8 l4 ±0.1 44 s Квадратная форма 12 Макс. фиксирующий момент в Н·м при 5 бар 50 Размер (поршня Ø) 25 b₁ 53 d G 1/8 n 6 H7 b₂ 34.5 b₃ 46 k₁ 4 b₄ 34 k₂ 4 l₁ 132 h₂ 130 l₂ 43 l₃ 60 h₃ 28 r 93 h₅ ≈ - k₄ 4.5 b₇ 36 k₃ 4 66 280 грн Под заказ В корзину
GN 8621-25-S-P-2	33.5	32.7	-	800	530	210	17	-	8	44	12	50	25	53	G 1/8	6 H7	34.5	46	4	34	4	132	130	43	60	28	93	162	4.5	36	4	Под заказ	72 057 грн	Подробнее
GN 8621-25-S-P-2 Характеристики: a ±0.05 33.5 b5 ≈ 32.7 b6 ≈ - FH Удерживающая способность при r в N 800 FS Зажимное усилие при r при 5 бар в N ≈ 530 h1 макс. 210 h4 ±0.05 17 h6 ≈ - h7 +0.1/0 8 l4 ±0.1 44 s Квадратная форма 12 Макс. фиксирующий момент в Н·м при 5 бар 50 Размер (поршня Ø) 25 b₁ 53 d G 1/8 n 6 H7 b₂ 34.5 b₃ 46 k₁ 4 b₄ 34 k₂ 4 l₁ 132 h₂ 130 l₂ 43 l₃ 60 h₃ 28 r 93 h₅ ≈ 162 k₄ 4.5 b₇ 36 k₃ 4 72 057 грн Под заказ В корзину
GN 8621-25-S-P-3	33.5	-	55.5	800	530	210	17	134	8	44	12	50	25	53	G 1/8	6 H7	34.5	46	4	34	4	132	130	43	60	28	93	-	4.5	36	4	Под заказ	71 696 грн	Подробнее
GN 8621-25-S-P-3 Характеристики: a ±0.05 33.5 b5 ≈ - b6 ≈ 55.5 FH Удерживающая способность при r в N 800 FS Зажимное усилие при r при 5 бар в N ≈ 530 h1 макс. 210 h4 ±0.05 17 h6 ≈ 134 h7 +0.1/0 8 l4 ±0.1 44 s Квадратная форма 12 Макс. фиксирующий момент в Н·м при 5 бар 50 Размер (поршня Ø) 25 b₁ 53 d G 1/8 n 6 H7 b₂ 34.5 b₃ 46 k₁ 4 b₄ 34 k₂ 4 l₁ 132 h₂ 130 l₂ 43 l₃ 60 h₃ 28 r 93 h₅ ≈ - k₄ 4.5 b₇ 36 k₃ 4 71 696 грн Под заказ В корзину
GN 8621-40-S-P-1	47	-	-	3240	1110	260	25	-	8	60	16	130	40	55	G 1/8	8 H7	33.5	50	4	40	4.4	176	162.5	62	83	40	117	-	3	34.5	4	Под заказ	28 376 грн	Подробнее
GN 8621-40-S-P-1 Характеристики: a ±0.05 47 b5 ≈ - b6 ≈ - FH Удерживающая способность при r в N 3240 FS Зажимное усилие при r при 5 бар в N ≈ 1110 h1 макс. 260 h4 ±0.05 25 h6 ≈ - h7 +0.1/0 8 l4 ±0.1 60 s Квадратная форма 16 Макс. фиксирующий момент в Н·м при 5 бар 130 Размер (поршня Ø) 40 b₁ 55 d G 1/8 n 8 H7 b₂ 33.5 b₃ 50 k₁ 4 b₄ 40 k₂ 4.4 l₁ 176 h₂ 162.5 l₂ 62 l₃ 83 h₃ 40 r 117 h₅ ≈ - k₄ 3 b₇ 34.5 k₃ 4 28 376 грн Под заказ В корзину
GN 8621-40-S-P-2	47	30.2	-	3240	1110	260	25	-	8	60	16	130	40	55	G 1/8	8 H7	33.5	50	4	40	4.4	176	162.5	62	83	40	117	162	3	34.5	4	Под заказ	34 152 грн	Подробнее
GN 8621-40-S-P-2 Характеристики: a ±0.05 47 b5 ≈ 30.2 b6 ≈ - FH Удерживающая способность при r в N 3240 FS Зажимное усилие при r при 5 бар в N ≈ 1110 h1 макс. 260 h4 ±0.05 25 h6 ≈ - h7 +0.1/0 8 l4 ±0.1 60 s Квадратная форма 16 Макс. фиксирующий момент в Н·м при 5 бар 130 Размер (поршня Ø) 40 b₁ 55 d G 1/8 n 8 H7 b₂ 33.5 b₃ 50 k₁ 4 b₄ 40 k₂ 4.4 l₁ 176 h₂ 162.5 l₂ 62 l₃ 83 h₃ 40 r 117 h₅ ≈ 162 k₄ 3 b₇ 34.5 k₃ 4 34 152 грн Под заказ В корзину
GN 8621-40-S-P-3	47	-	53	3240	1110	260	25	134	8	60	16	130	40	55	G 1/8	8 H7	33.5	50	4	40	4.4	176	162.5	62	83	40	117	-	3	34.5	4	Под заказ	33 790 грн	Подробнее
GN 8621-40-S-P-3 Характеристики: a ±0.05 47 b5 ≈ - b6 ≈ 53 FH Удерживающая способность при r в N 3240 FS Зажимное усилие при r при 5 бар в N ≈ 1110 h1 макс. 260 h4 ±0.05 25 h6 ≈ 134 h7 +0.1/0 8 l4 ±0.1 60 s Квадратная форма 16 Макс. фиксирующий момент в Н·м при 5 бар 130 Размер (поршня Ø) 40 b₁ 55 d G 1/8 n 8 H7 b₂ 33.5 b₃ 50 k₁ 4 b₄ 40 k₂ 4.4 l₁ 176 h₂ 162.5 l₂ 62 l₃ 83 h₃ 40 r 117 h₅ ≈ - k₄ 3 b₇ 34.5 k₃ 4 33 790 грн Под заказ В корзину
GN 8621-63-S-P-1	71.5	-	-	10410	2700	332.5	36.5	-	9	93	22	390	63	78	G 1/4	12 N9	51.5	53	7.5	46	12	229	212	106	112	55	144	-	7.5	54	7	Под заказ	43 756 грн	Подробнее
GN 8621-63-S-P-1 Характеристики: a ±0.05 71.5 b5 ≈ - b6 ≈ - FH Удерживающая способность при r в N 10410 FS Зажимное усилие при r при 5 бар в N ≈ 2700 h1 макс. 332.5 h4 ±0.05 36.5 h6 ≈ - h7 +0.1/0 9 l4 ±0.1 93 s Квадратная форма 22 Макс. фиксирующий момент в Н·м при 5 бар 390 Размер (поршня Ø) 63 b₁ 78 d G 1/4 n 12 N9 b₂ 51.5 b₃ 53 k₁ 7.5 b₄ 46 k₂ 12 l₁ 229 h₂ 212 l₂ 106 l₃ 112 h₃ 55 r 144 h₅ ≈ - k₄ 7.5 b₇ 54 k₃ 7 43 756 грн Под заказ В корзину
GN 8621-63-S-P-2	71.5	21.2	-	10410	2700	332.5	36.5	-	9	93	22	390	63	78	G 1/4	12 N9	51.5	53	7.5	46	12	229	212	106	112	55	144	201	7.5	54	7	Под заказ	49 533 грн	Подробнее
GN 8621-63-S-P-2 Характеристики: a ±0.05 71.5 b5 ≈ 21.2 b6 ≈ - FH Удерживающая способность при r в N 10410 FS Зажимное усилие при r при 5 бар в N ≈ 2700 h1 макс. 332.5 h4 ±0.05 36.5 h6 ≈ - h7 +0.1/0 9 l4 ±0.1 93 s Квадратная форма 22 Макс. фиксирующий момент в Н·м при 5 бар 390 Размер (поршня Ø) 63 b₁ 78 d G 1/4 n 12 N9 b₂ 51.5 b₃ 53 k₁ 7.5 b₄ 46 k₂ 12 l₁ 229 h₂ 212 l₂ 106 l₃ 112 h₃ 55 r 144 h₅ ≈ 201 k₄ 7.5 b₇ 54 k₃ 7 49 533 грн Под заказ В корзину
GN 8621-63-S-P-3	71.5	-	44	10410	2700	332.5	36.5	134	9	93	22	390	63	78	G 1/4	12 N9	51.5	53	7.5	46	12	229	212	106	112	55	144	-	7.5	54	7	Под заказ	49 173 грн	Подробнее
GN 8621-63-S-P-3 Характеристики: a ±0.05 71.5 b5 ≈ - b6 ≈ 44 FH Удерживающая способность при r в N 10410 FS Зажимное усилие при r при 5 бар в N ≈ 2700 h1 макс. 332.5 h4 ±0.05 36.5 h6 ≈ 134 h7 +0.1/0 9 l4 ±0.1 93 s Квадратная форма 22 Макс. фиксирующий момент в Н·м при 5 бар 390 Размер (поршня Ø) 63 b₁ 78 d G 1/4 n 12 N9 b₂ 51.5 b₃ 53 k₁ 7.5 b₄ 46 k₂ 12 l₁ 229 h₂ 212 l₂ 106 l₃ 112 h₃ 55 r 144 h₅ ≈ - k₄ 7.5 b₇ 54 k₃ 7 49 173 грн Под заказ В корзину

характеристики

Типы

Тип S: с зажимным рычагом

Выход переключателя

P: PNP

Артикул

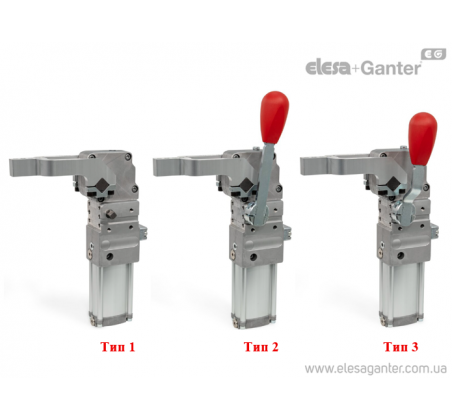

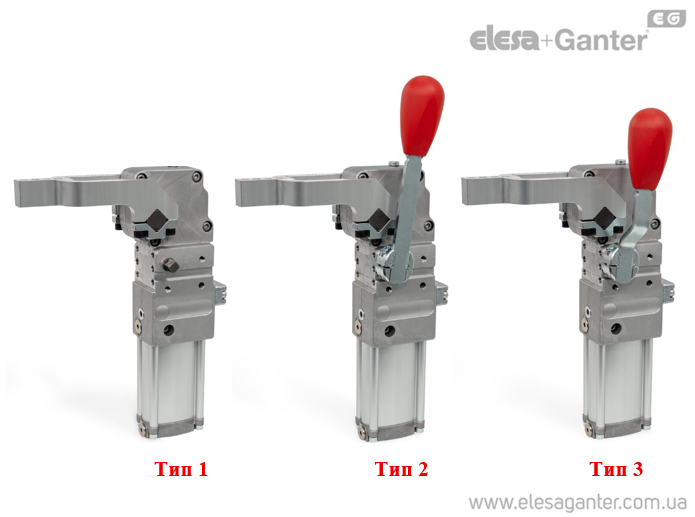

№ 1: без ручки рычажного типа
№ 2: с прямой ручкой рычажного типа
№ 3: с изогнутой ручкой рычажного типа

Корпус

Алюминий

Квадратный штифт

Азотированная сталь

Цилиндр двойного действия

Диапазон давления от 2 до 8 бар

Индуктивный датчик

Цинк, литьё под давлением

Ручка рычажного типа

Вал, оцинкованная сталь с голубой пассивацией
Ручка, пластик, красный цвет

Зажимная вилка

Алюминий, анодированный, естественный цвет

Зажим, оцинкованная сталь с голубой пассивацией

особенности и сферы применения

Силовые зажимы GN 8621 удерживают и позиционируют детали (например, панели из листового металла) в процессах автоматизированной сварки, а также захватывают и фиксируют детали в механизмах перемещения и сборки. Зажимной рычаг передаёт усилие натяжения или зажима, создаваемое пневматически или посредством ручки рычажного типа, от механизма коленчатого рычага на обрабатываемую деталь. Быстрое поворотное движение обеспечивает короткое время цикла. Пневматическое демпфирование в конечных положениях обеспечивает плавное и мягкое перемещение.

Ручка рычажного типа упрощает процессы настройки и поиска и устранения неисправностей. Её можно установить с любой из сторон, а при работе в пневматическом режиме — снять, чтобы предотвратить несчастные случаи или непреднамеренное срабатывание.

Угол раскрытия зажимного рычага можно установить или ограничить в любом положении. Конечные положения определяются датчиками, встроенными во внутренний механизм, и не требуют настройки. Весь механизм заключён в алюминиевый корпус, защищающий его от грязи и брызг воды. Длительный срок службы обеспечивается усиленным корпусом с оптимизированной массой, а также высококачественными игольчатыми подшипниками и шарнирами внутреннего механизма.

Указания по безопасности

В процессе монтажа, начальной эксплуатации и использования следует придерживаться информации, представленной в инструкции по эксплуатации. Инструкция по эксплуатации прилагается к изделию

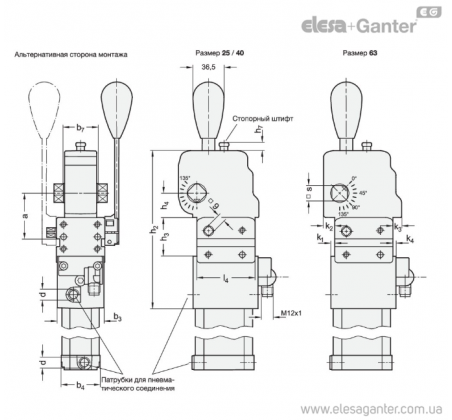

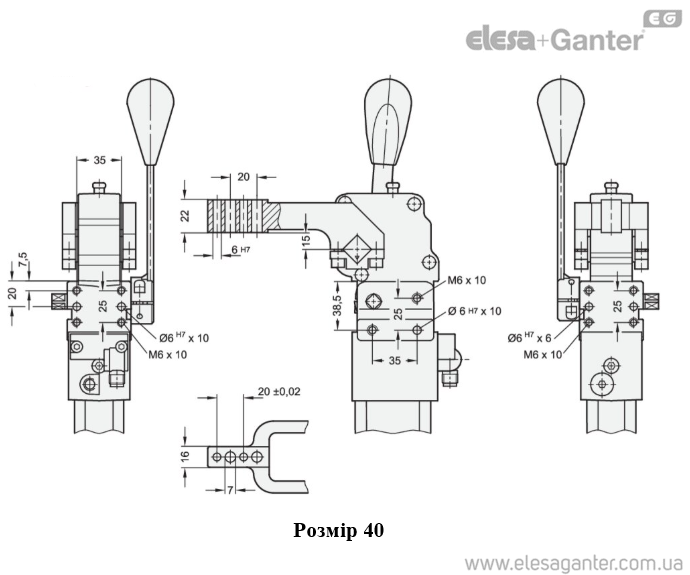

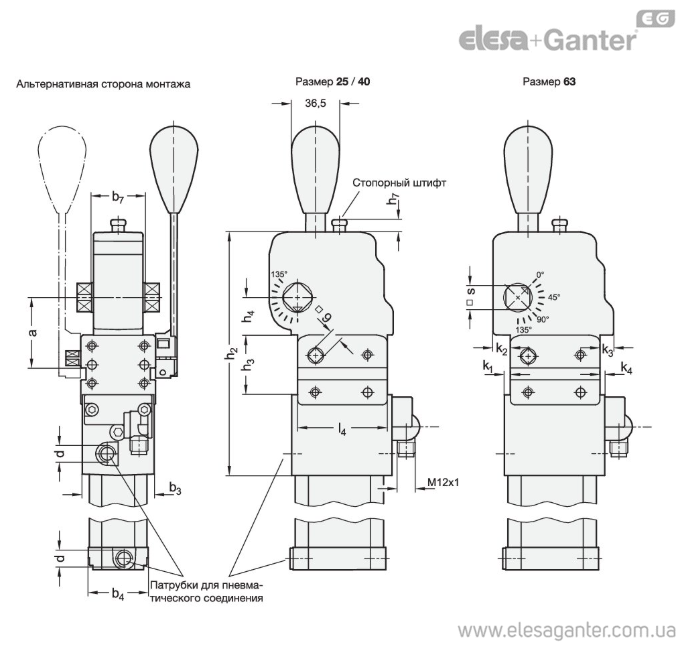

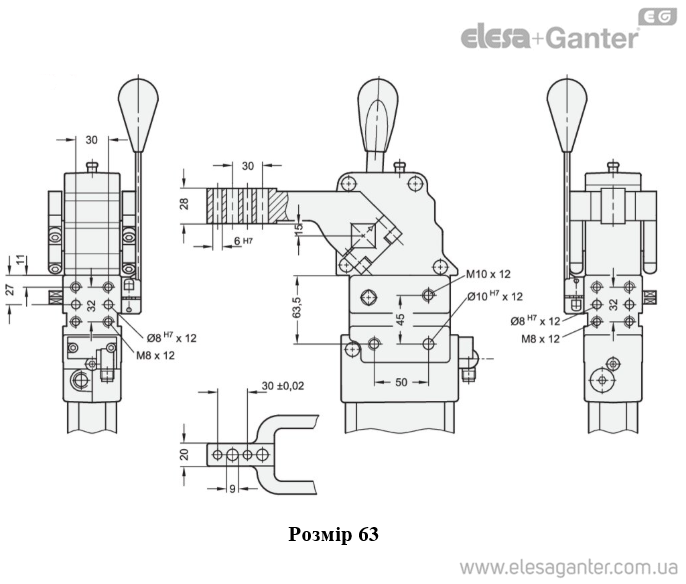

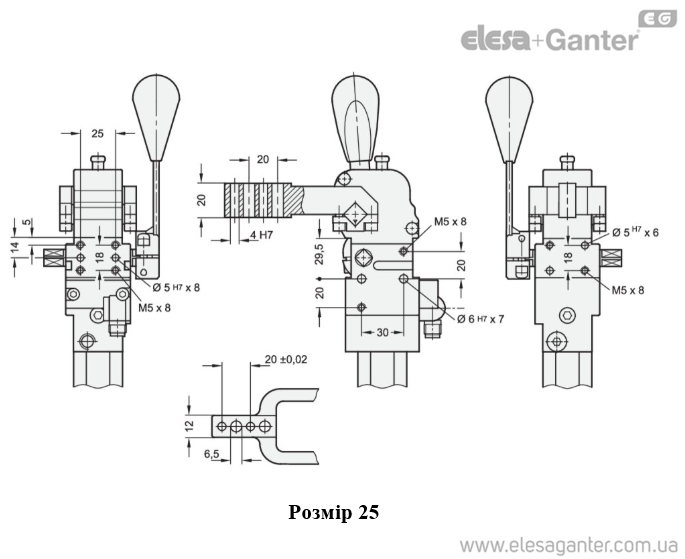

Монтажные размеры

При монтаже для крепёжных винтов и установочных штифтов необходимо использовать все отверстия, имеющиеся на соответствующей стороне. Для бокового монтажа, в качестве альтернативы фиксации с помощью установочных штифтов, в предусмотренном пазу можно использовать параллельную шпонку; это позволяет выполнять параллельную регулировку положения в сочетании с продолговатыми монтажными отверстиями на стороне установки.

Пневматические соединения расположены на передней и задней сторонах. Неиспользуемые соединения закрываются входящими в комплект заглушками.

Наименование продукции

Телефон

Электронный адрес

Сообщение

GN 8621.pdf

Оставьте отзыв о товаре!

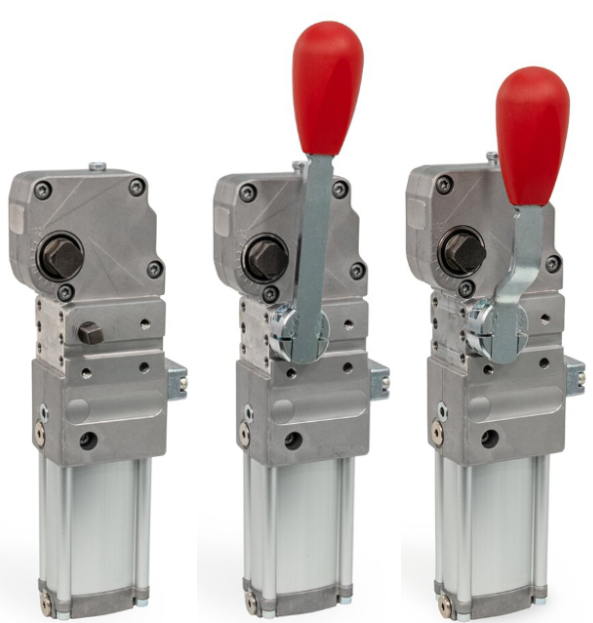

Артикул

№ 1: без ручки рычажного типа, под индивидуальніе органі управления
№ 2: с прямой ручкой рычажного типа
№ 3: с изогнутой ручкой рычажного типа, компактное исполнение

Аксессуары по отдельному заказу

Нажимные винты
DIN 6325 Установочные штифты
DIN 7979 Установочные штифты (с внутренней резьбой)
GN 330 Кабели с соединителем
GN 8620.1 - Зажимные вилки
